Уплотнение поршня 55-40-11 KDF PU/POM
Код товара: УП-00137334 · Артикул: KDF 55 40 10
Параметры изделия
- Профиль
- KDF
- ЕТО
- TTE/W
- Назначение
- Гидравлика
- Материал
- PU/POM
- Производитель
- AS ASTON SEALS SPA
- d, мм
- 40
- D, мм
- 55
- H, мм
- 10
- L, мм
- 11
Описание изделия
Уплотнение поршня 55-40-11 KDF PU/POM. Изделие относится к группе TTE/W и имеет профиль KDF.
TTE/W — модифицированное одностороннее поршневое уплотнение воротникового типа с Г-образным направляющим кольцом, совмещающее функции герметизации и восприятия радиальных нагрузок.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.

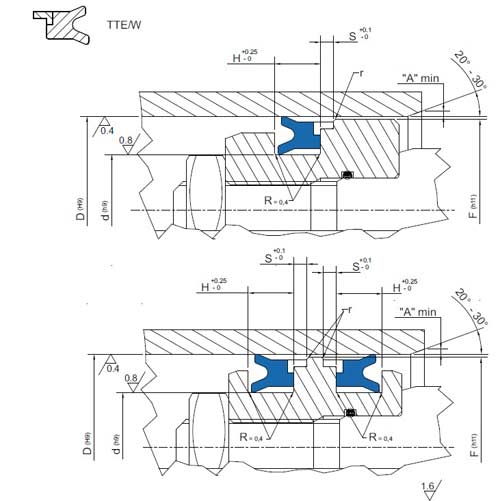

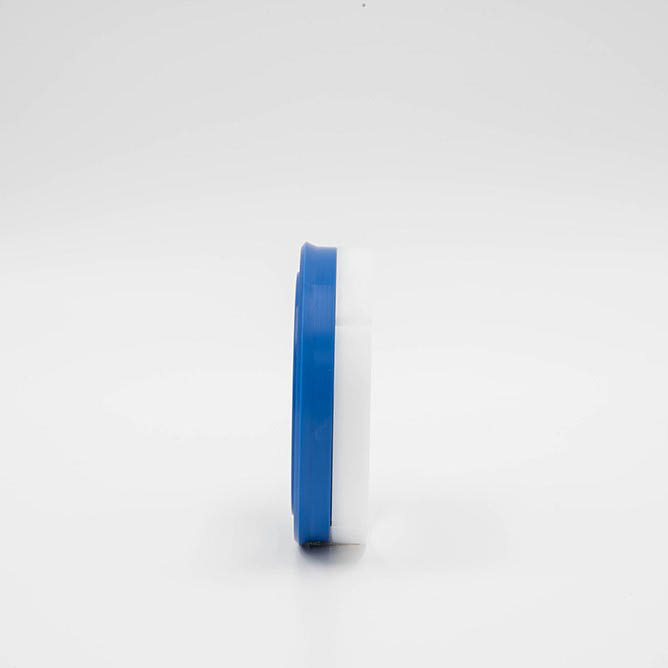

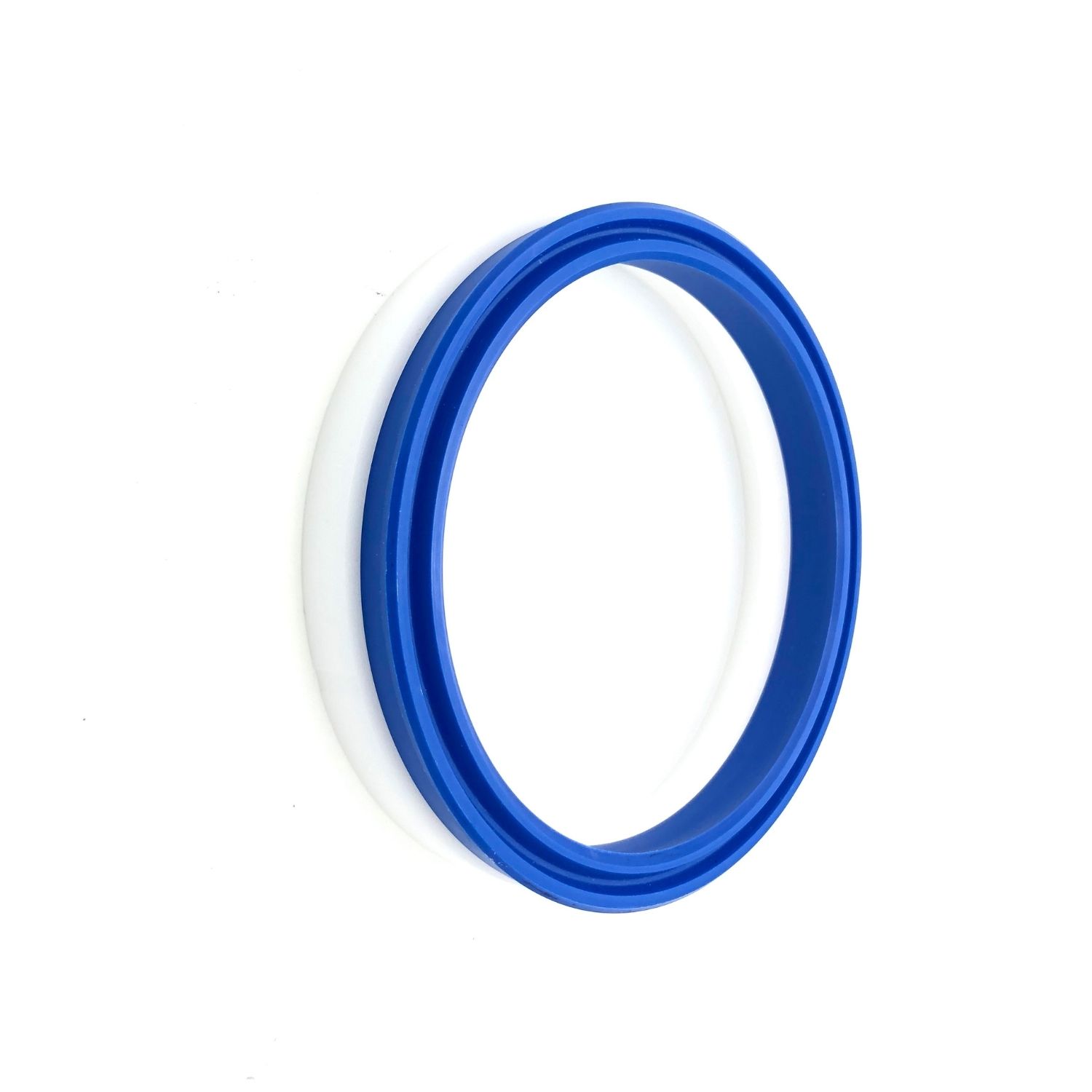

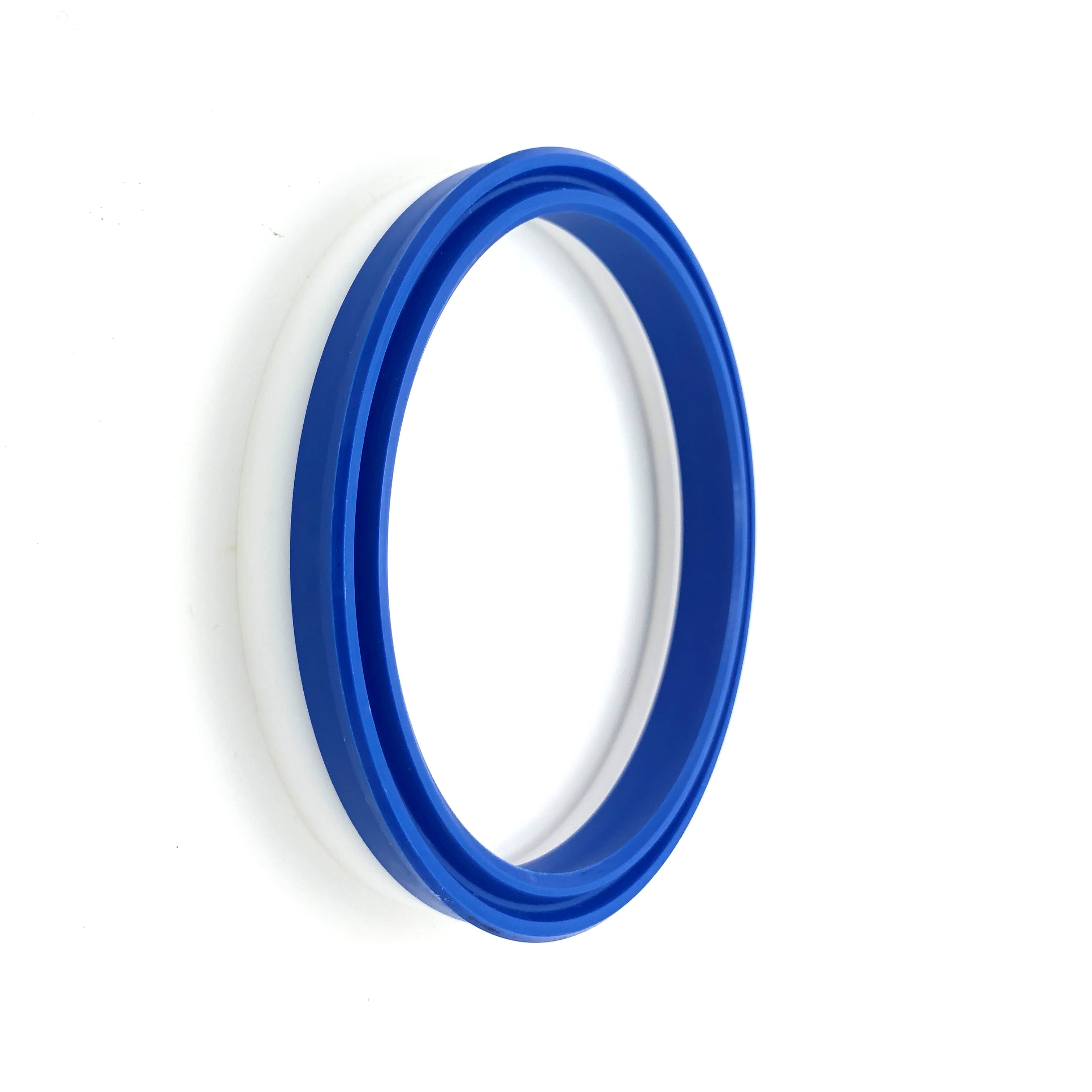

Описание поршневого уплотнения TTE/W

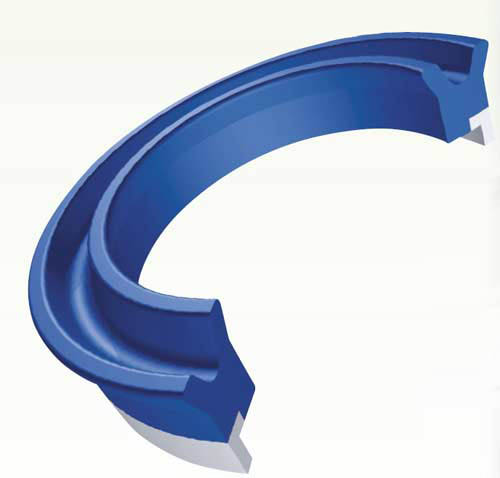

Поршневое уплотнение TTE/W разработано на базе профиля TTE и применяется в гидравлических цилиндрах одностороннего действия. Основной рабочий элемент выполнен из износостойкого полиуретана и имеет асимметричную воротниковую геометрию, обеспечивающую эффективное динамическое и статическое уплотнение.

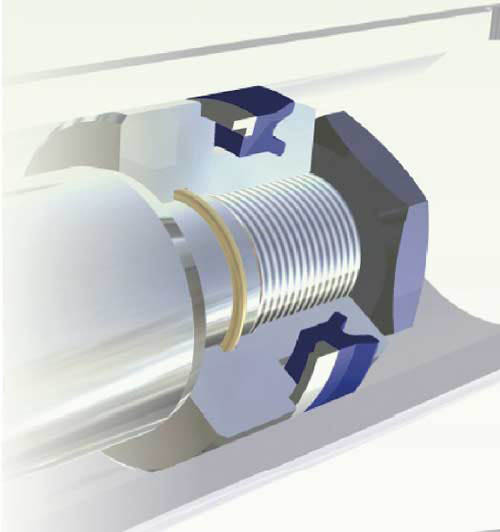

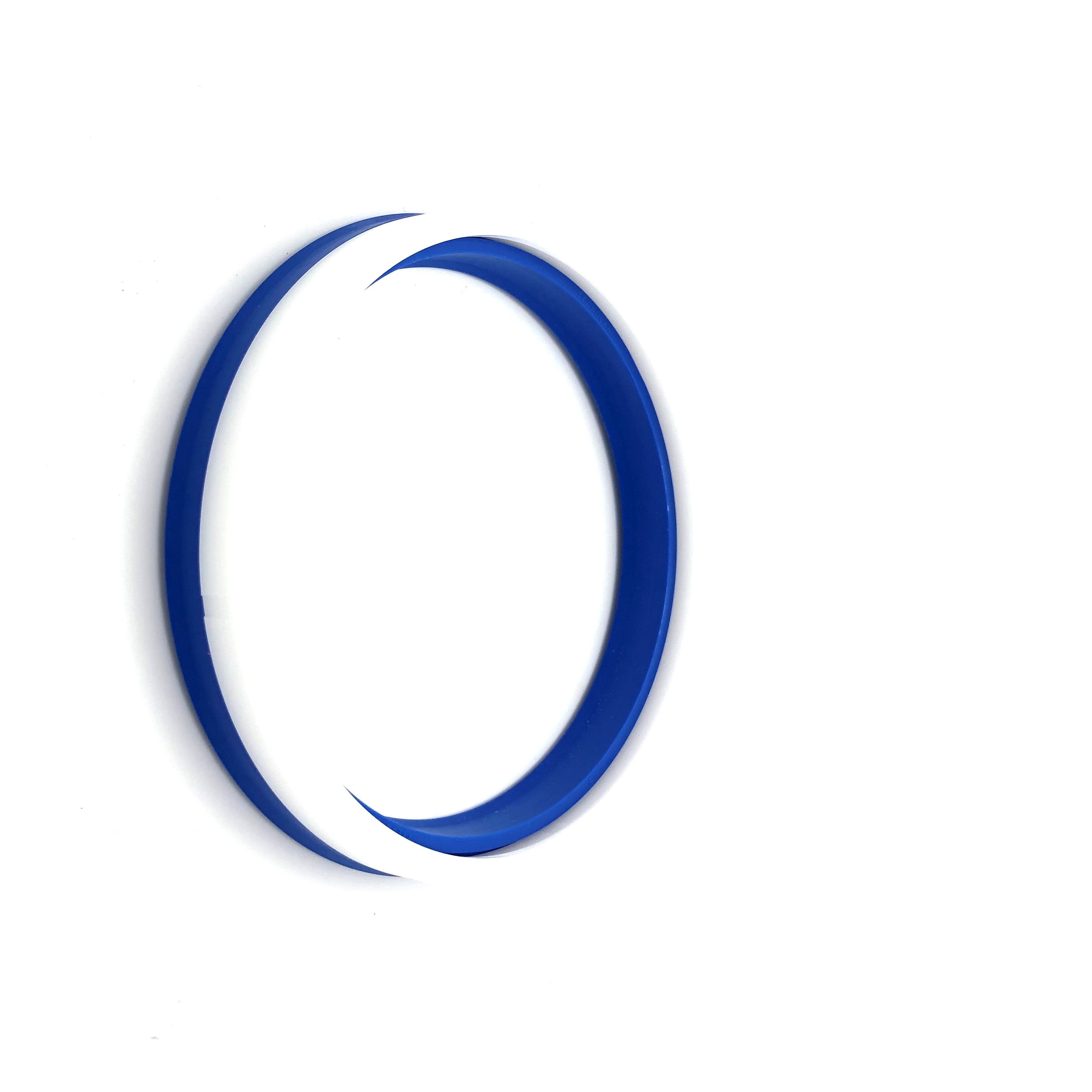

Главной особенностью TTE/W является наличие Г-образного направляющего кольца из POM. В отличие от стандартного профиля TTE, данное исполнение не только герметизирует рабочую среду, но и дополнительно воспринимает радиальные нагрузки, возникающие при работе поршня. Направляющий элемент стабилизирует положение поршня в цилиндре, снижает риск перекоса и уменьшает нагрузку на рабочие кромки уплотнения.
Такая конструкция позволяет одновременно выполнять функции уплотнения и направляющего элемента без необходимости установки отдельного направляющего кольца. Профиль TTE/W особенно эффективен в гидроцилиндрах с ограниченным монтажным пространством и повышенными боковыми нагрузками.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / POM | до 0.5 м/с | -35°C…+100°C | до 50 МПа / 500 bar | гидроцилиндры одностороннего действия, мобильная гидравлика, узлы с радиальными нагрузками |
Преимущества уплотнения TTE/W
- модифицированная версия TTE с интегрированной направляющей функцией
- Г-образное кольцо воспринимает радиальные нагрузки и стабилизирует поршень
- асимметричная геометрия обеспечивает эффективное динамическое и статическое уплотнение
- снижается риск перекоса и локального износа рабочих кромок
- полиуретановый профиль отличается высокой стойкостью к истиранию
- позволяет сократить количество элементов в уплотнительном узле
Профили и аналоги
Обозначения профилей в группе TTE/W. Для замены сопоставьте размеры, материал и исполнение.
Сходные исполнения
Совпадают размеры и материал. Конструктивную совместимость проверим при подборе.
| Эскиз | Наименование / профиль | Артикул / код | d | D | H | L | ЦенаРозница / опт? | Наличие | Количество |
|---|---|---|---|---|---|---|---|---|---|
| Уплотнение поршня 55-40-10/11 TTE/W PU/POMTTE/W · PU/POM · GUARNITEC SRL | TTE/W 055 055x040x10/11 - i.Код: УП-00128124 | 40 | 55 | 10 | 11 | 595,83 ₽Опт / шт 993,04 ₽Розница / шт | Срок уточним |
