TTE/W / Piston Seal

Поршневое уплотнение TTE/W для гидроцилиндров

TTE/W — модифицированное одностороннее поршневое уплотнение воротникового типа с Г-образным направляющим кольцом, совмещающее функции герметизации и восприятия радиальных нагрузок.

Описание поршневого уплотнения TTE/W

Поршневое уплотнение TTE/W разработано на базе профиля TTE и применяется в гидравлических цилиндрах одностороннего действия. Основной рабочий элемент выполнен из износостойкого полиуретана и имеет асимметричную воротниковую геометрию, обеспечивающую эффективное динамическое и статическое уплотнение.

Главной особенностью TTE/W является наличие Г-образного направляющего кольца из POM. В отличие от стандартного профиля TTE, данное исполнение не только герметизирует рабочую среду, но и дополнительно воспринимает радиальные нагрузки, возникающие при работе поршня. Направляющий элемент стабилизирует положение поршня в цилиндре, снижает риск перекоса и уменьшает нагрузку на рабочие кромки уплотнения.

Такая конструкция позволяет одновременно выполнять функции уплотнения и направляющего элемента без необходимости установки отдельного направляющего кольца. Профиль TTE/W особенно эффективен в гидроцилиндрах с ограниченным монтажным пространством и повышенными боковыми нагрузками.

Технические характеристики поршневого уплотнения

Технические характеристики поршневого уплотнения TTE/W
МатериалСкоростьТемператураДавлениеПрименение
PU / POMдо 0.5 м/с-35°C…+100°Cдо 50 МПа / 500 barгидроцилиндры одностороннего действия, мобильная гидравлика, узлы с радиальными нагрузками

Преимущества уплотнения TTE/W

  • модифицированная версия TTE с интегрированной направляющей функцией
  • Г-образное кольцо воспринимает радиальные нагрузки и стабилизирует поршень
  • асимметричная геометрия обеспечивает эффективное динамическое и статическое уплотнение
  • снижается риск перекоса и локального износа рабочих кромок
  • полиуретановый профиль отличается высокой стойкостью к истиранию
  • позволяет сократить количество элементов в уплотнительном узле

Аналоги и взаимозаменяемость TTE/W

TTE/W подбирается как одностороннее поршневое уплотнение с направляющим кольцом при совпадении посадочных размеров, рабочего давления и конструктивных требований гидроцилиндра. При замене необходимо учитывать профиль направляющего элемента, величину радиальных нагрузок и рабочий зазор.

TTE RSE/W KDF MPUW KD KDA OSI ODI

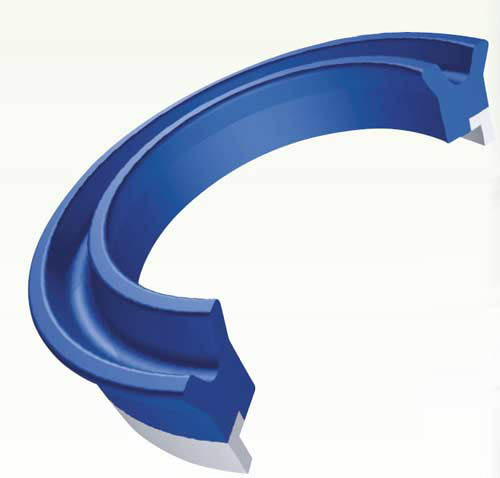

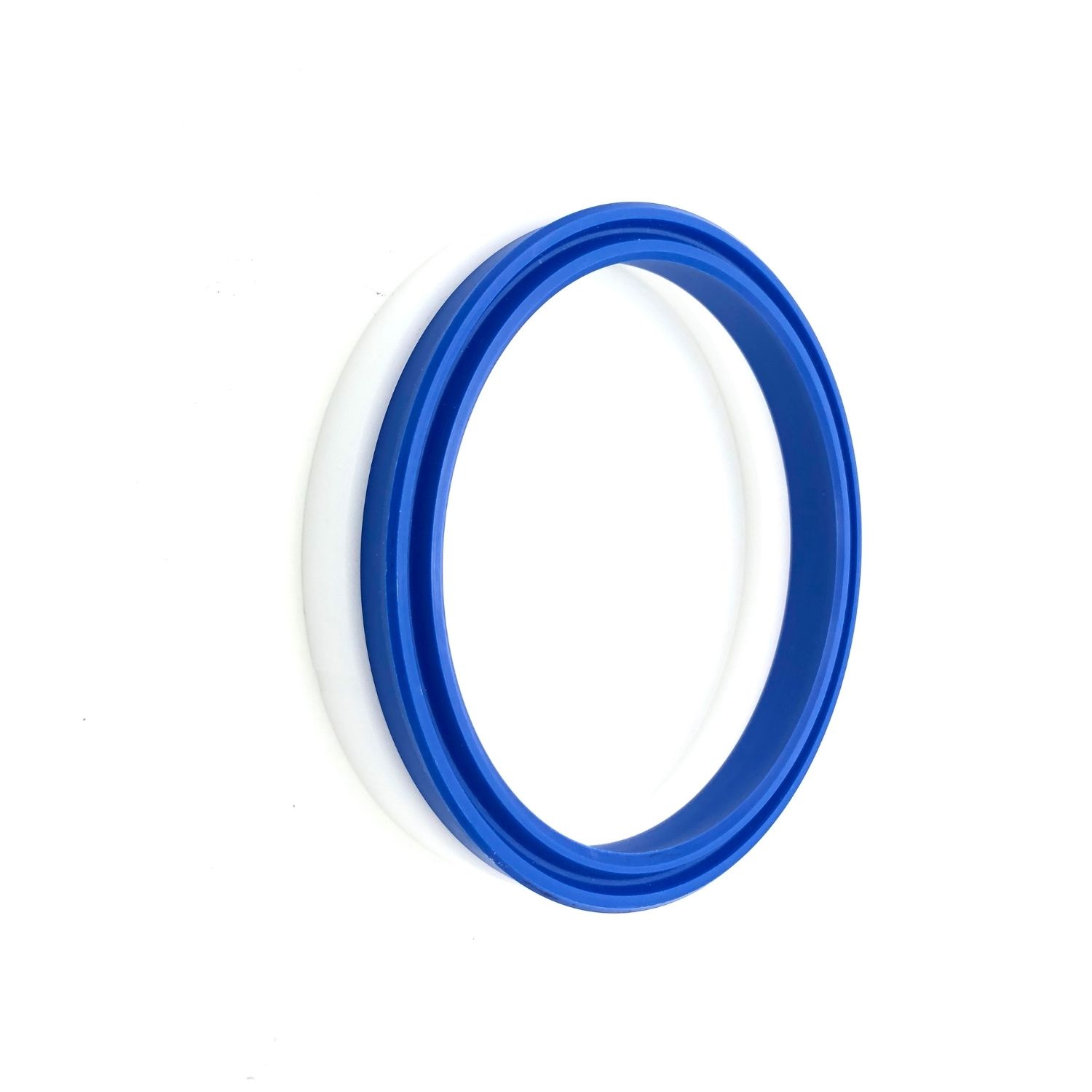

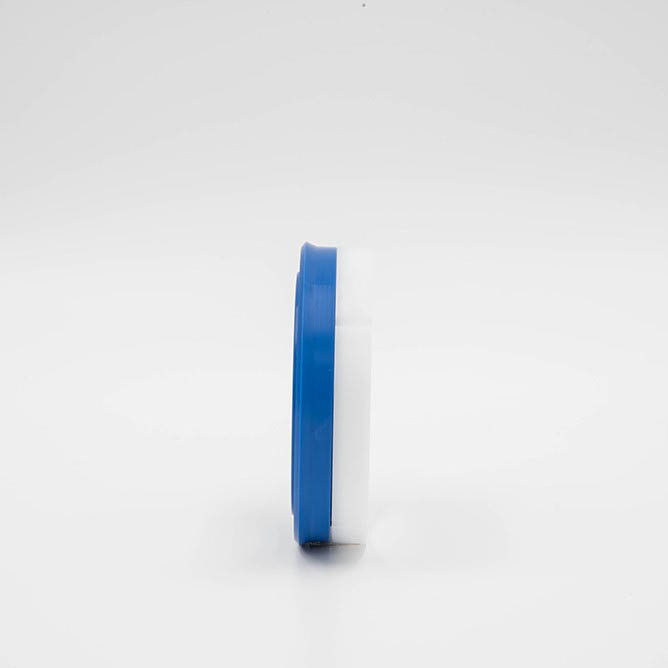

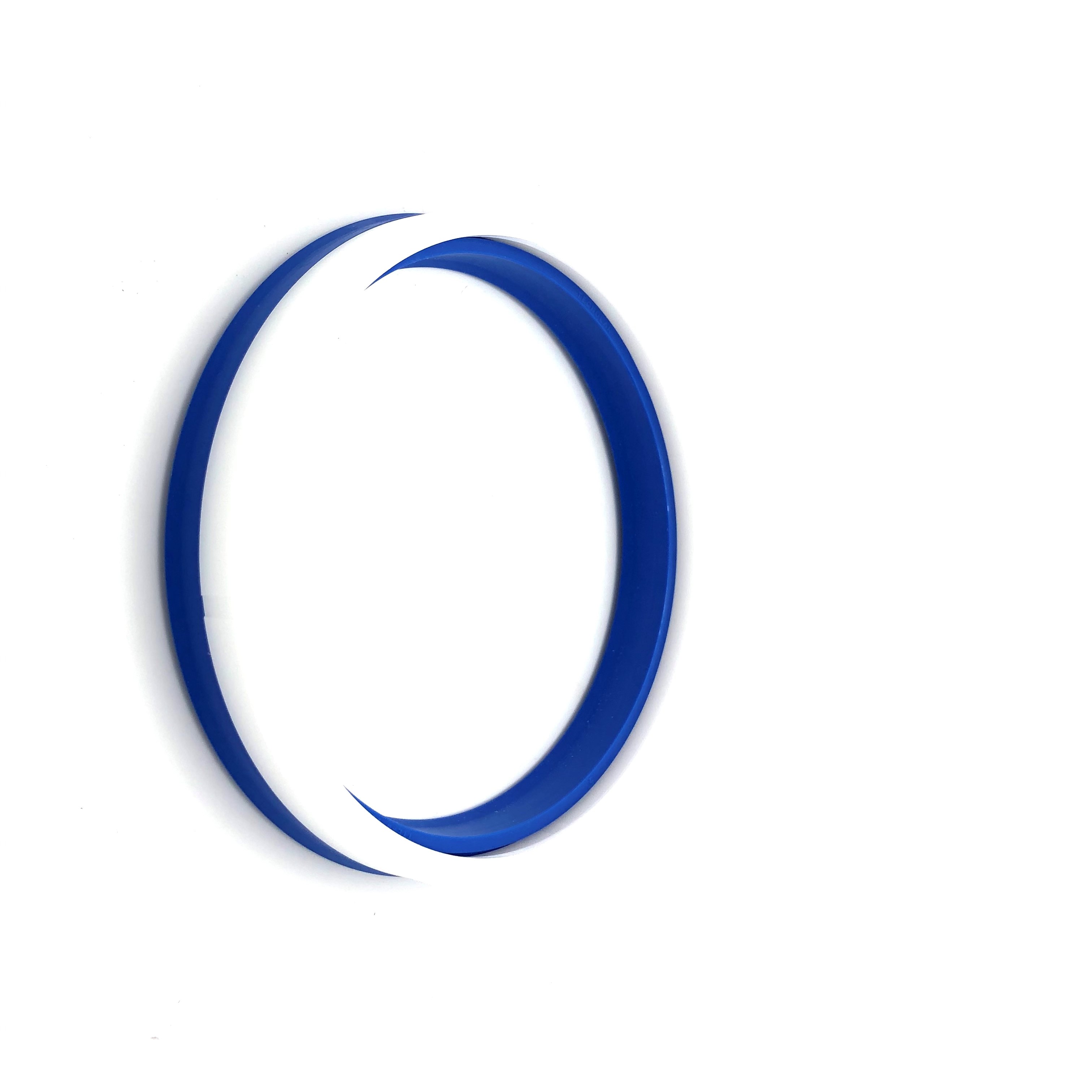

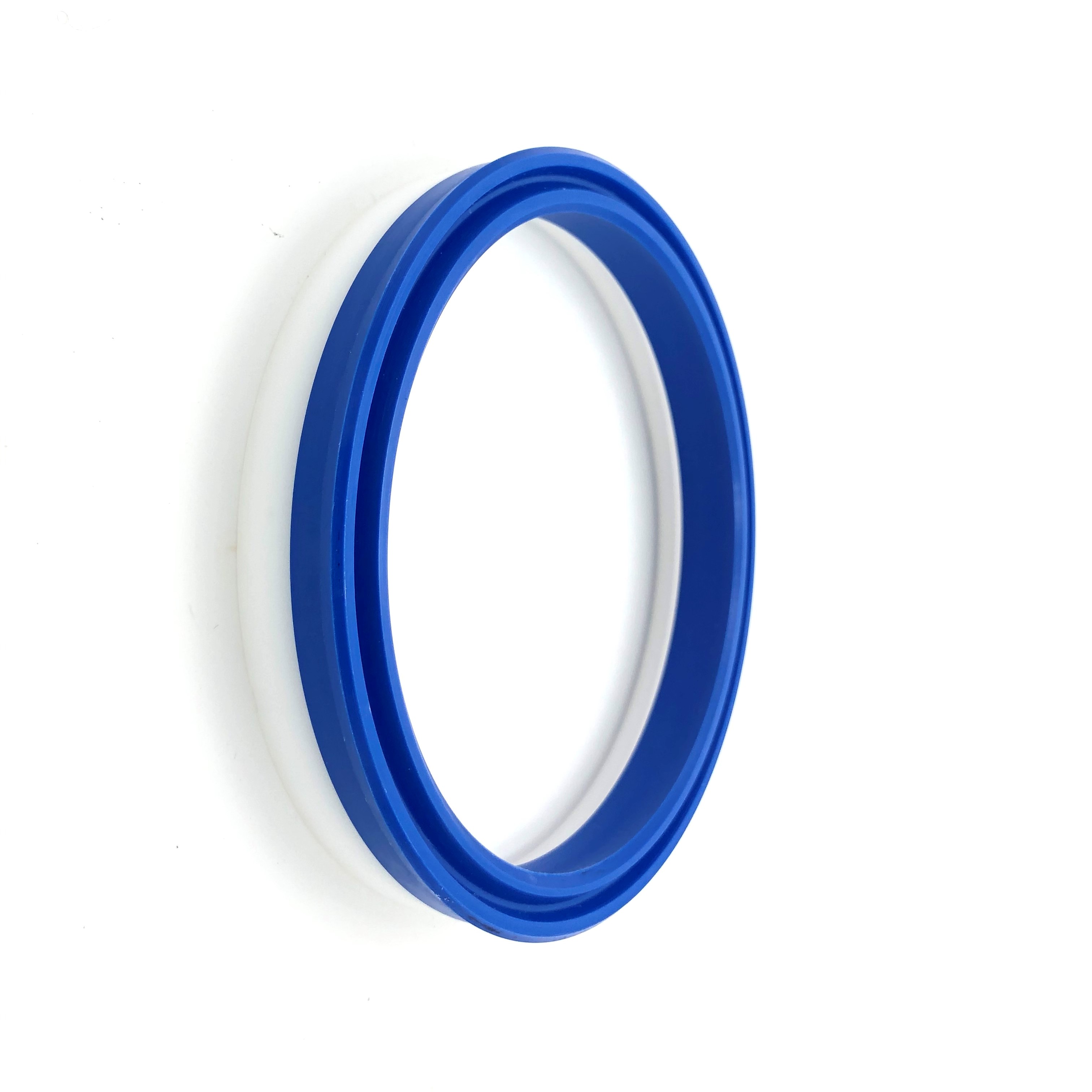

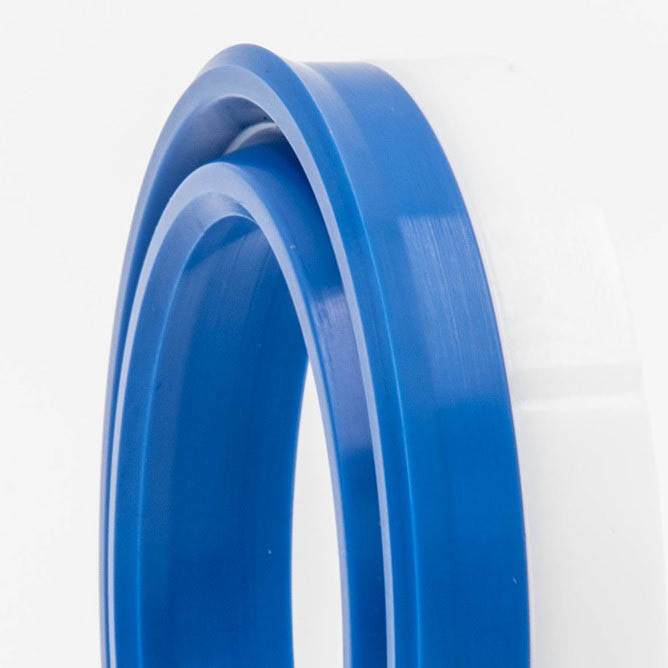

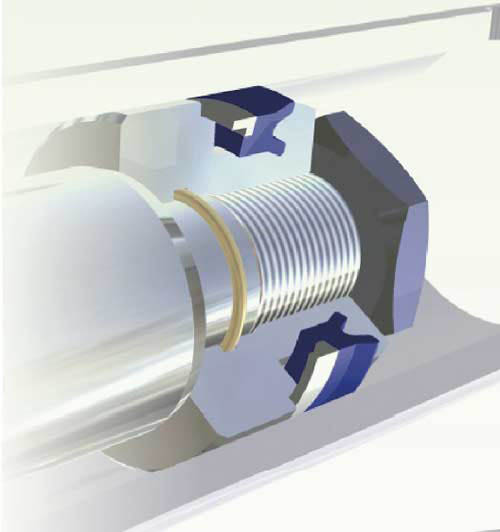

Фотографии и рендеры поршневого гидравлического уплотнения TTE-W — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.

Поршневое гидравлическое уплотнение TTE-W, фото профиля
Поршневое гидравлическое уплотнение TTE-W, форма рабочих кромок
Поршневое гидравлическое уплотнение TTE-W, форма сечения
Поршневое гидравлическое уплотнение TTE-W, посадочная геометрия профиля
Поршневое гидравлическое уплотнение TTE-W, рендер профиля
Поршневое гидравлическое уплотнение TTE-W, конструкция поршневого уплотнения
Поршневое гидравлическое уплотнение TTE-W, визуальный пример формы профиля
Поршневое гидравлическое уплотнение TTE-W, вид уплотнительной зоны

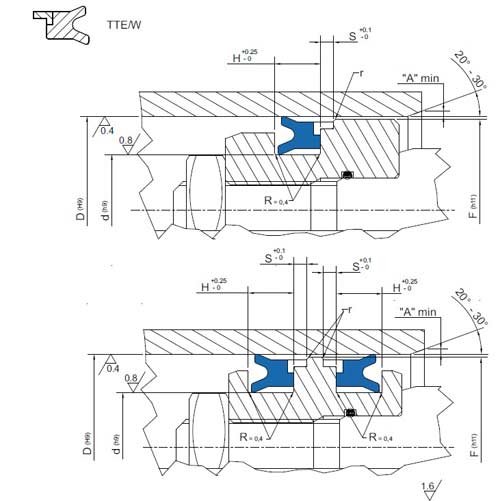

Размеры профиля TTE-W

Техническая таблица размеров

DdHFSДополнительное обозначениеПрофильПараметр 8
3220928,56,35TTE/W 200132-20-8-W32x20x9 TTE/W
32201028,56,35TTE/W 2001/132-20-9-W32x20x10 TTE/W
35221031,46,35TTE/W 200235-22-9-W35x22x10 TTE/W
40259,535,46,35TTE/W 200340-25-8,5-W40x25x9,5 TTE/W
40269,535,46,35TTE/W 200440-26-8,5-W40x26x9,5 TTE/W
4030835,46,35TTE/W 2004/240-30-7-W40x30x8 TTE/W
40309,535,46,35TTE/W 2004/140-30-8,5-W40x30x9,5 TTE/W
45301040,46,35TTE/W 200545-30-9-W45x30x10 TTE/W
45359,540,46,35TTE/W 200645-35-8,5-W45x35x9,5 TTE/W
503014,544,36,35TTE/W 200750-30-13,550x30x14,5 TTE/W
50351145,356,35TTE/W 200850-35-10-W50x35x11 TTE/W
50401145,46,35TTE/W 200950-40-10-W50x40x11 TTE/W
55401150,356,35TTE/W 201055-40-10-W55x40x11 TTE/W
604014,554.26,35TTE/W 201160-40-13,5-W160x40x14,5 TTE/W
604014,555,46,35TTE/W 201260-40-13,5-W60x40x14,5 TTE/W
60451154,26,35TTE/W 201360-45-10/W60x45x11 TTE/W
60451155,46,35TTE/W 2013/160-45-10-W160x45x11 TTE/W
63451158.46,35TTE/W 201463-45-10-W63x45x11 TTE/W
65501160,46,35TTE/W 201565-50-10-W65x50x11 TTE/W
705014,564,26,35TTE/W 201670-50-13,5-W70x50x14,5 TTE/W
80601374,156,35TTE/W 201780-60-12-W80x60x13 TTE/W
806014,574,156,35TTE/W 201880-60-13,5-W180x60x14,5 TTE/W
90701384,156,35TTE/W 201990-70-12-W90x70x13 TTE/W
907014,584,156,35TTE/W 202090-70-13,5-W190x70x14,5 TTE/W
1008014,593,156,35TTE/W 2021100-80-13,5-W100x80x14,5 TTE/W
1008014,594,156,35TTE/W 2022100-80-13,5-W1100x80x14,5 TTE/W
1109513103,16,35TTE/W 2023110-95-12-W110x95x13 TTE/W
12010014,5113,16,35TTE/W 2024120-100-13,5-W120x100x14,5 TTE/W
12010013,5114,16,35TTE/W 2024/1120-100-12,5-W1120x100x13,5 TTE/W
12010014,5113,16,35TTE/W 2024/2120-100-13,5-W2120x100x14,5 TTE/W
12510512,5119,16,35TTE/W 2024/5125-105-11,5125x105x12,5 TTE/W
13011013124,16,35TTE/W 2024/6130-110-12130x110x13 TTE/W
14012014,5134,16,35TTE/W 2024/3140-120-13,5-W140x120x14,5 TTE/W
14012013134,16,35TTE/W 2024/4140-120-12140x120x13 TTE/W
15013013,5144,16,35TTE/W 2025150-130-12,5-W150x130x13,5 TTE/W
Профиль: TTE-WСтрок: 35
