Уплотнение поршня 50-70-12,2/12,5 PAE
Код товара: УП-00087708 · Артикул: PAE 0700 0500 122 CR
Параметры изделия
- Профиль
- PAE
- ЕТО
- TTW
- Назначение
- Гидравлика
- Производитель
- ARTIC
- d, мм
- 50
- D, мм
- 70
- H, мм
- 12,2
- L, мм
- 12,5
Описание изделия

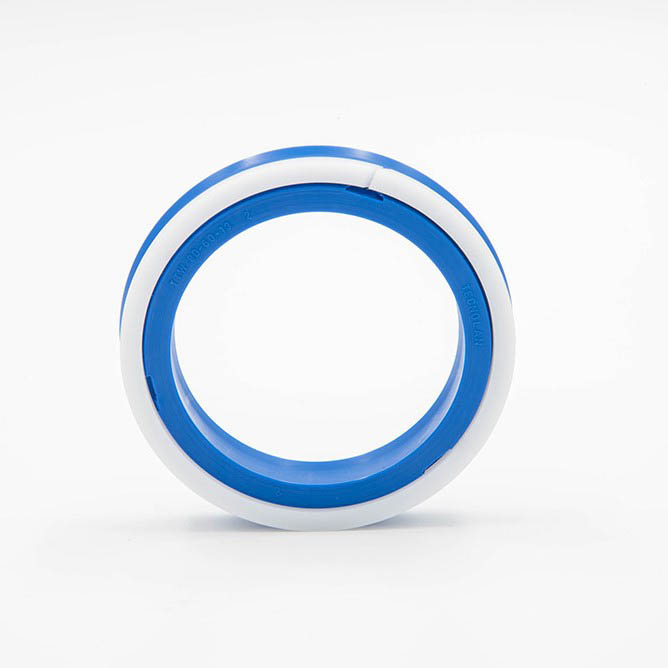

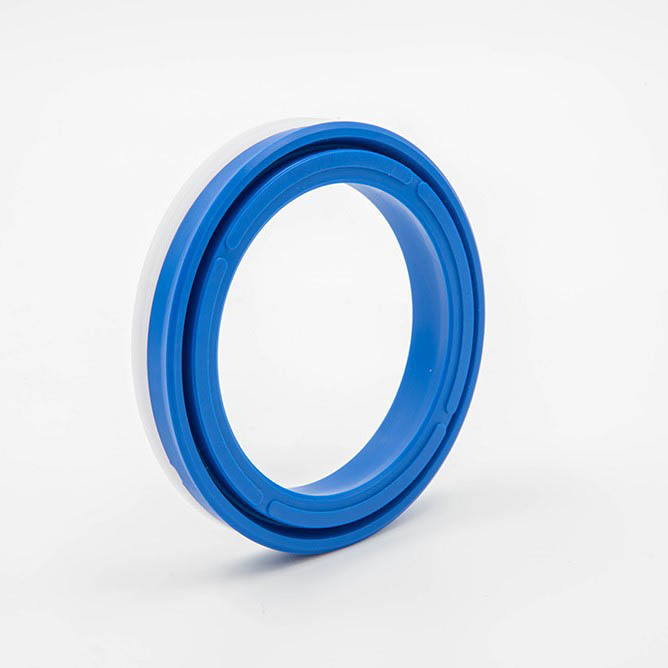

Уплотнение поршня 50-70-12,2/12,5 PAE. Изделие относится к группе TTW и имеет профиль PAE.
TTW — одностороннее поршневое уплотнение воротникового типа с антиэкструзионным и направляющим кольцом, разработанное для работы при повышенных нагрузках и давлениях.

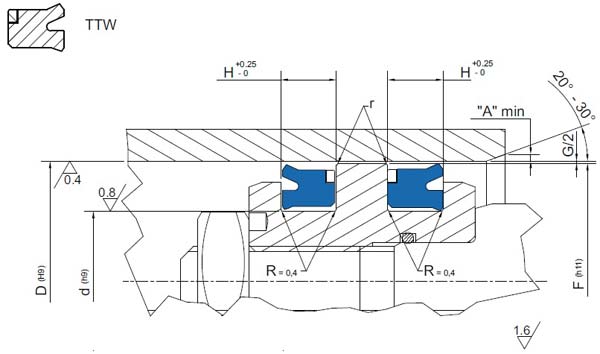

Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание поршневого уплотнения TTW

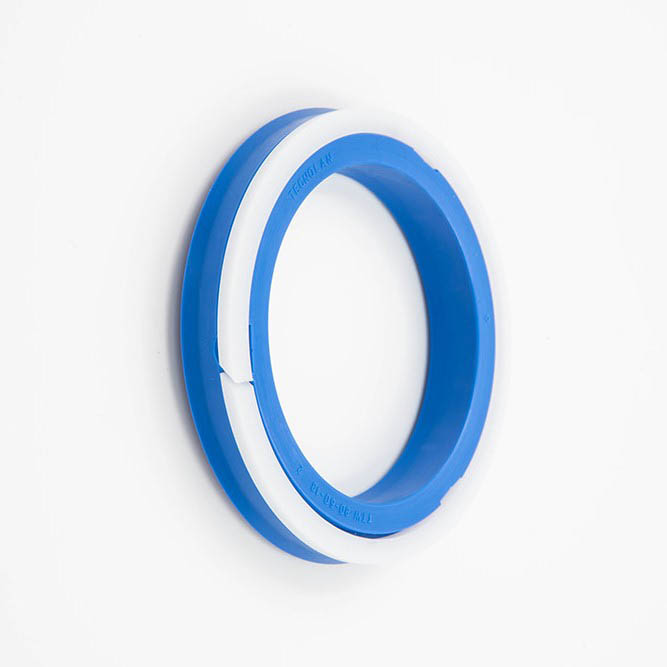

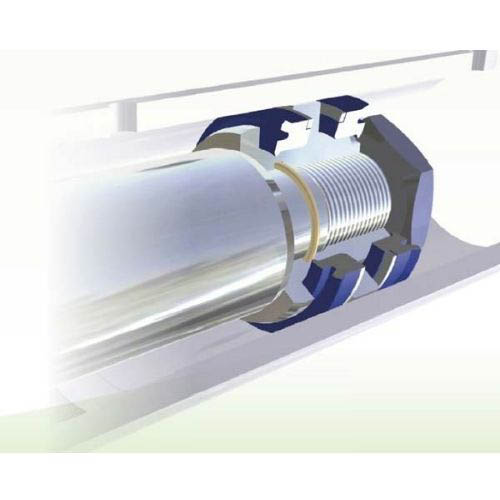

Поршневое уплотнение TTW применяется в гидравлических цилиндрах одностороннего действия и представляет собой усовершенствованную конструкцию воротникового профиля с дополнительной антиэкструзионной защитой. Уплотнение состоит из полиуретановой манжеты и жесткого направляющего элемента из POM, стабилизирующего профиль в рабочей зоне.
По своей конструкции TTW является максимально близким аналогом профиля TTE/AE, однако отличается более сбалансированной инженерной геометрией рабочих кромок и направляющей части. Такое решение обеспечивает более равномерное распределение давления по поверхности контакта и снижает локальные деформации полиуретанового элемента.
Главной особенностью TTW является наличие Г-образного направляющего кольца, которое не только предотвращает экструзию манжеты в монтажный зазор, но и дополнительно воспринимает радиальные нагрузки. Благодаря этому уплотнение одновременно выполняет функции герметизации и частичной стабилизации поршня внутри цилиндра.

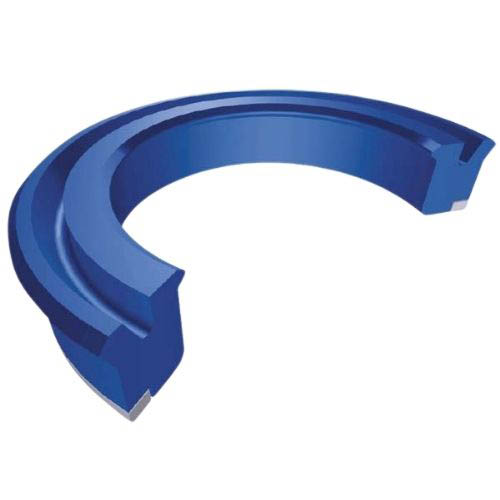

Асимметричная геометрия рабочих губок формирует выраженный динамический и статический эффект уплотнения, обеспечивая стабильную герметизацию при переменных нагрузках, вибрациях и циклической работе гидросистемы.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / POM | до 0.5 м/с | -35°C…+100°C | до 40 МПа / 400 bar | гидроцилиндры, мобильная гидравлика, строительная и промышленная техника |
Преимущества уплотнения TTW
- одностороннее воротниковое уплотнение с антиэкструзионной защитой
- конструкция близка к профилю TTE/AE, но имеет более стабильную геометрию
- Г-образное направляющее кольцо воспринимает радиальные нагрузки
- асимметричные рабочие губки усиливают динамическое и статическое уплотнение
- высокая стойкость к экструзии и износу при циклической работе
- подходит для тяжелых режимов эксплуатации и мобильной гидравлики
Профили и аналоги
Обозначения профилей в группе TTW. Для замены сопоставьте размеры, материал и исполнение.
