Поршневое уплотнение TTW для гидроцилиндров
TTW — одностороннее поршневое уплотнение воротникового типа с антиэкструзионным и направляющим кольцом, разработанное для работы при повышенных нагрузках и давлениях.
Описание поршневого уплотнения TTW

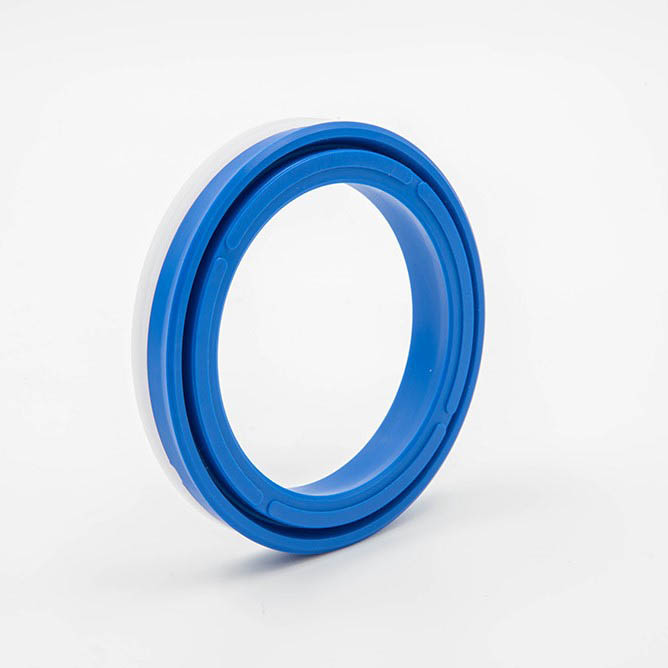

Поршневое уплотнение TTW применяется в гидравлических цилиндрах одностороннего действия и представляет собой усовершенствованную конструкцию воротникового профиля с дополнительной антиэкструзионной защитой. Уплотнение состоит из полиуретановой манжеты и жесткого направляющего элемента из POM, стабилизирующего профиль в рабочей зоне.
По своей конструкции TTW является максимально близким аналогом профиля TTE/AE, однако отличается более сбалансированной инженерной геометрией рабочих кромок и направляющей части. Такое решение обеспечивает более равномерное распределение давления по поверхности контакта и снижает локальные деформации полиуретанового элемента.

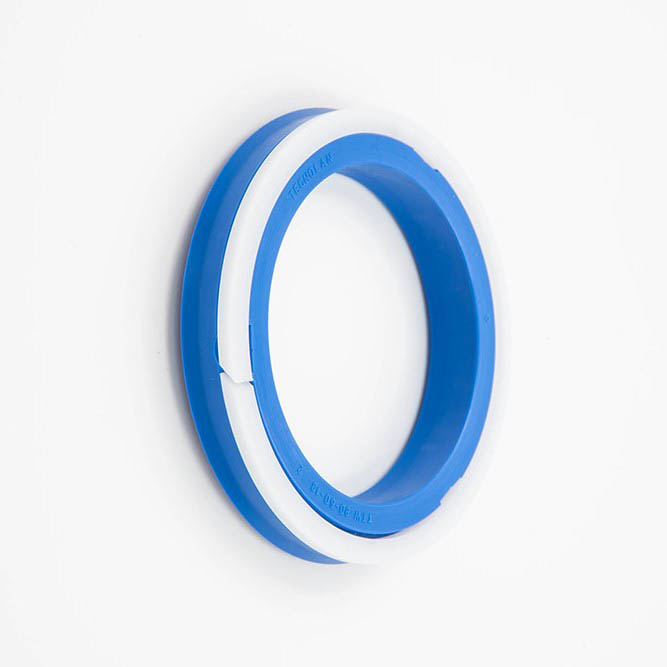

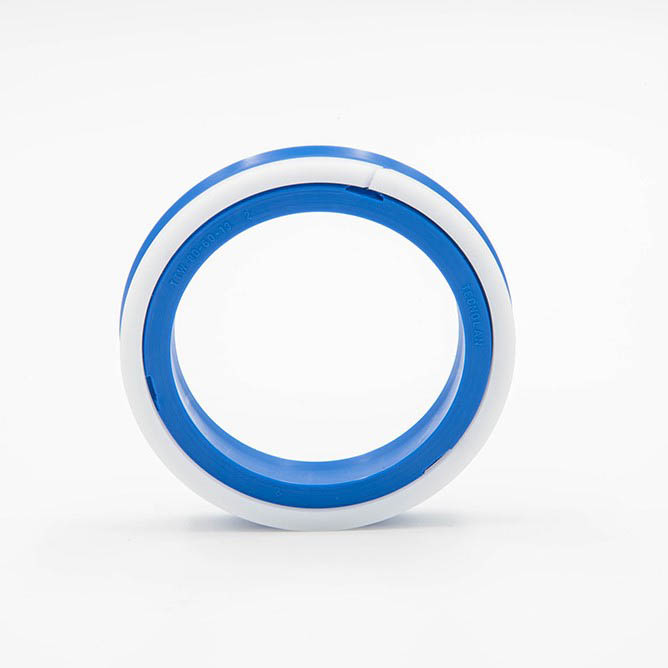

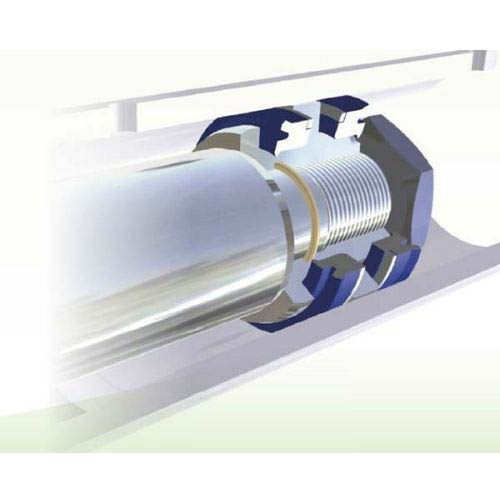

Главной особенностью TTW является наличие Г-образного направляющего кольца, которое не только предотвращает экструзию манжеты в монтажный зазор, но и дополнительно воспринимает радиальные нагрузки. Благодаря этому уплотнение одновременно выполняет функции герметизации и частичной стабилизации поршня внутри цилиндра.

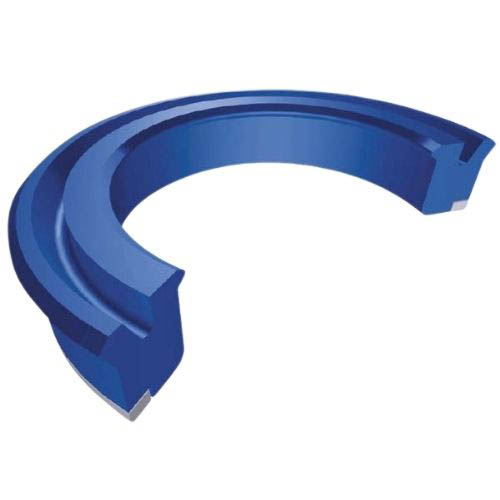

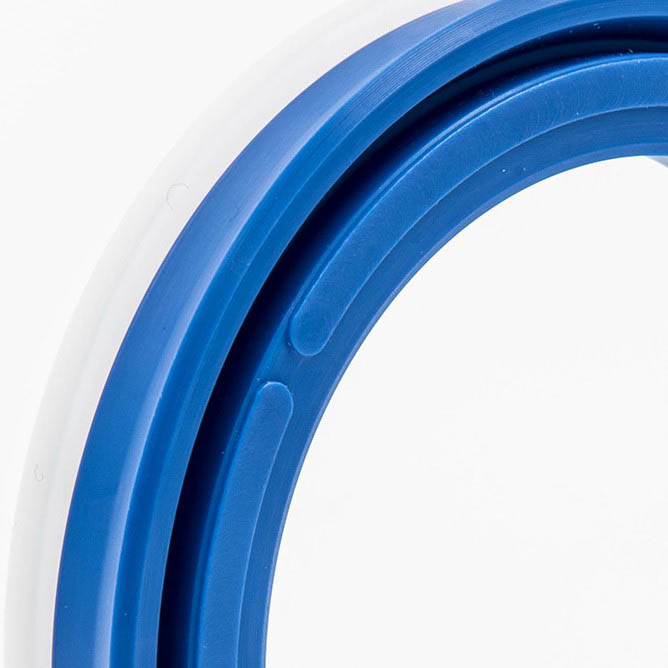

Асимметричная геометрия рабочих губок формирует выраженный динамический и статический эффект уплотнения, обеспечивая стабильную герметизацию при переменных нагрузках, вибрациях и циклической работе гидросистемы.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / POM | до 0.5 м/с | -35°C…+100°C | до 40 МПа / 400 bar | гидроцилиндры, мобильная гидравлика, строительная и промышленная техника |
Преимущества уплотнения TTW
- одностороннее воротниковое уплотнение с антиэкструзионной защитой
- конструкция близка к профилю TTE/AE, но имеет более стабильную геометрию
- Г-образное направляющее кольцо воспринимает радиальные нагрузки
- асимметричные рабочие губки усиливают динамическое и статическое уплотнение
- высокая стойкость к экструзии и износу при циклической работе
- подходит для тяжелых режимов эксплуатации и мобильной гидравлики
Аналоги и взаимозаменяемость TTW

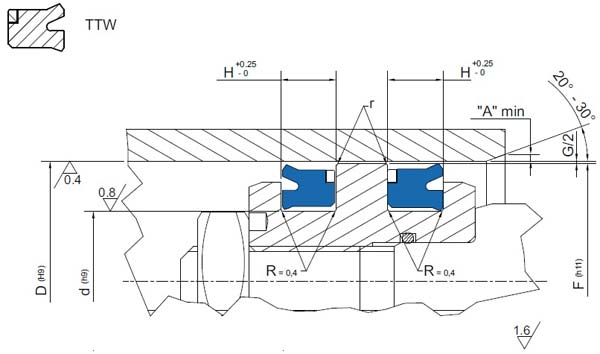

TTW подбирается как одностороннее поршневое уплотнение воротникового типа при совпадении посадочных размеров, типа направляющих элементов, давления и условий эксплуатации. При замене важно учитывать конструкцию антиэкструзионного кольца, геометрию канавки и величину радиальных нагрузок.
