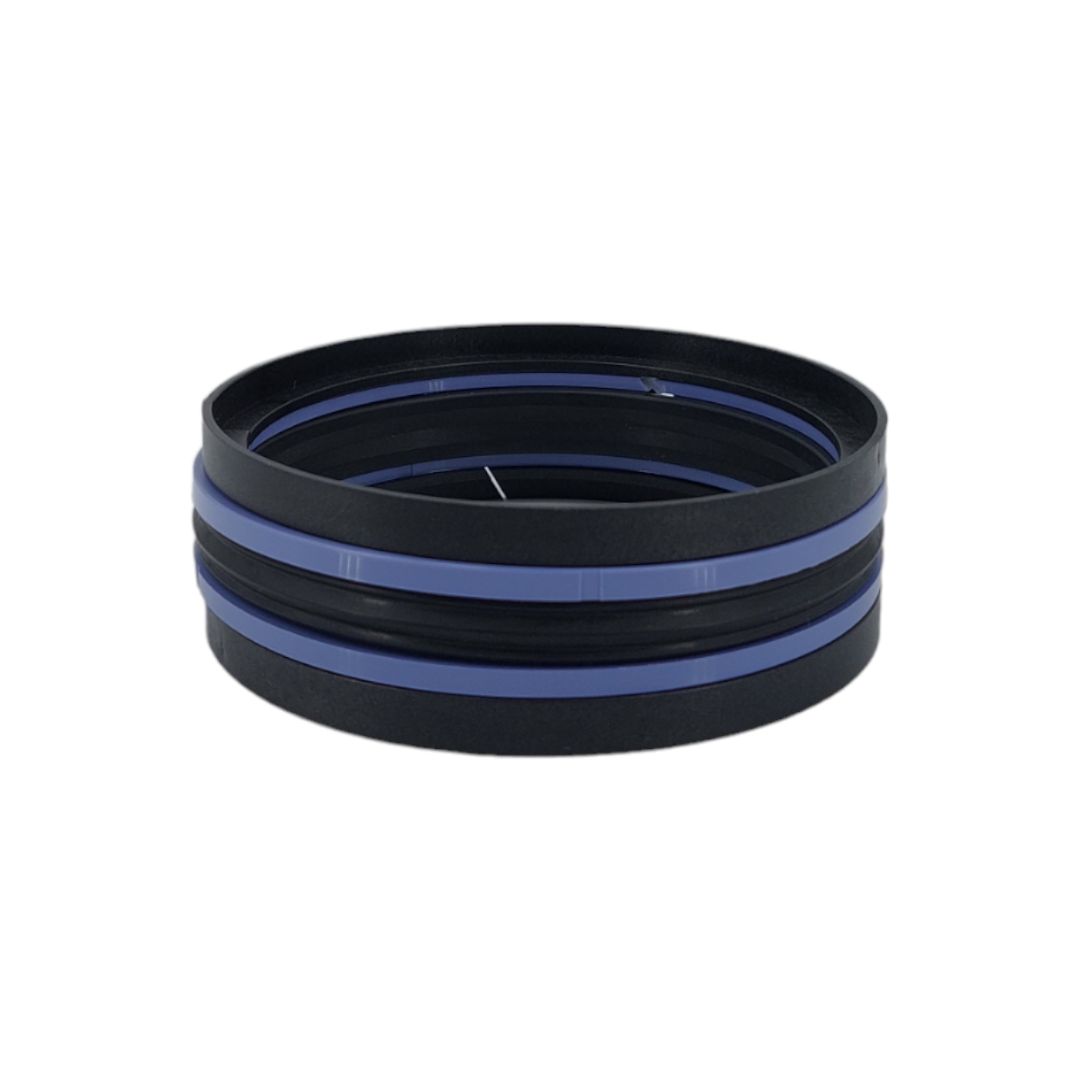

Уплотнение поршня 50-38-20,5/4,2 KDSA
Код товара: УП-00094809 · Артикул: KDSA 0500 0380 205 CX
Параметры изделия
- Профиль
- KDSA
- ЕТО
- KDSA
- Назначение
- Гидравлика
- Производитель
- ARTIC
- d, мм
- 38
- D, мм
- 50
- H, мм
- 20,5
- L, мм
- 4,2
Описание изделия
Уплотнение поршня 50-38-20,5/4,2 KDSA. Изделие относится к группе KDSA и имеет профиль KDSA.
KDSA — пятиэлементное поршневое уплотнение двойного действия, близкое по назначению к TPM, но с измененным соотношением антиэкструзионных и направляющих элементов.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание поршневого уплотнения KDSA

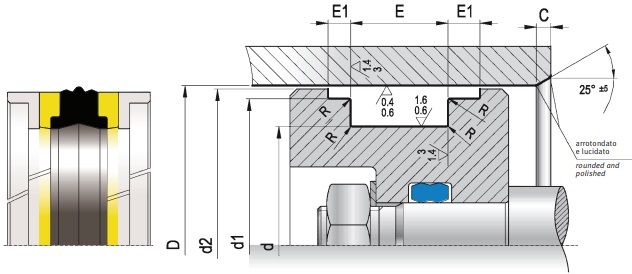

Поршневое уплотнение KDSA применяется в гидравлических цилиндрах двустороннего действия и является прямым аналогом профиля TPM по общей компоновке и посадочному назначению. Конструкция включает центральный эластомерный элемент, боковые противовыдавливающие кольца и наружные направляющие элементы, стабилизирующие положение поршня в цилиндре.
Главная особенность KDSA заключается в перераспределении рабочих зон между антиэкструзионными и направляющими кольцами. В этом профиле увеличена функциональная роль противовыдавливающих элементов относительно направляющей части, что повышает устойчивость уплотнения к экструзии при высоком давлении и увеличенных рабочих зазорах.
Такое конструктивное решение снижает риск выдавливания эластомерного элемента, улучшает стабильность герметизации при циклических нагрузках и повышает ресурс уплотнительного узла. Профиль KDSA разработан как усовершенствованное решение для надежной работы поршней в нагруженных гидросистемах.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / POM / TPE | до 0.5 м/с | -30°C…+100°C | до 40 МПа / 400 bar | гидроцилиндры двустороннего действия, повышенные давления, узлы с риском экструзии |
Преимущества уплотнения KDSA
- прямой аналог TPM для поршней гидроцилиндров двустороннего действия
- пятиэлементная конструкция объединяет герметизацию, антиэкструзионную защиту и направляющую функцию
- увеличенная роль противовыдавливающих колец повышает стойкость к экструзии
- стабильная работа при давлении до 40 МПа и циклических нагрузках
- направляющие элементы удерживают поршень в цилиндре и снижают риск перекоса
- подходит для землеройной, сельскохозяйственной, подъемной и промышленной техники
Профили и аналоги
Обозначения профилей в группе KDSA. Для замены сопоставьте размеры, материал и исполнение.
