Поршневое уплотнение KDSA для гидроцилиндров
KDSA — пятиэлементное поршневое уплотнение двойного действия, близкое по назначению к TPM, но с измененным соотношением антиэкструзионных и направляющих элементов.
Описание поршневого уплотнения KDSA
Поршневое уплотнение KDSA применяется в гидравлических цилиндрах двустороннего действия и является прямым аналогом профиля TPM по общей компоновке и посадочному назначению. Конструкция включает центральный эластомерный элемент, боковые противовыдавливающие кольца и наружные направляющие элементы, стабилизирующие положение поршня в цилиндре.
Главная особенность KDSA заключается в перераспределении рабочих зон между антиэкструзионными и направляющими кольцами. В этом профиле увеличена функциональная роль противовыдавливающих элементов относительно направляющей части, что повышает устойчивость уплотнения к экструзии при высоком давлении и увеличенных рабочих зазорах.
Такое конструктивное решение снижает риск выдавливания эластомерного элемента, улучшает стабильность герметизации при циклических нагрузках и повышает ресурс уплотнительного узла. Профиль KDSA разработан как усовершенствованное решение для надежной работы поршней в нагруженных гидросистемах.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / POM / TPE | до 0.5 м/с | -30°C…+100°C | до 40 МПа / 400 bar | гидроцилиндры двустороннего действия, повышенные давления, узлы с риском экструзии |
Преимущества уплотнения KDSA
- прямой аналог TPM для поршней гидроцилиндров двустороннего действия
- пятиэлементная конструкция объединяет герметизацию, антиэкструзионную защиту и направляющую функцию
- увеличенная роль противовыдавливающих колец повышает стойкость к экструзии
- стабильная работа при давлении до 40 МПа и циклических нагрузках
- направляющие элементы удерживают поршень в цилиндре и снижают риск перекоса
- подходит для землеройной, сельскохозяйственной, подъемной и промышленной техники
Аналоги и взаимозаменяемость KDSA
KDSA подбирается как композитное поршневое уплотнение двойного действия при совпадении посадочных размеров, материала, давления, температуры и конструктивных требований к узлу. При замене важно учитывать соотношение антиэкструзионных и направляющих элементов, рабочий зазор, состояние цилиндра и требования к ресурсу.

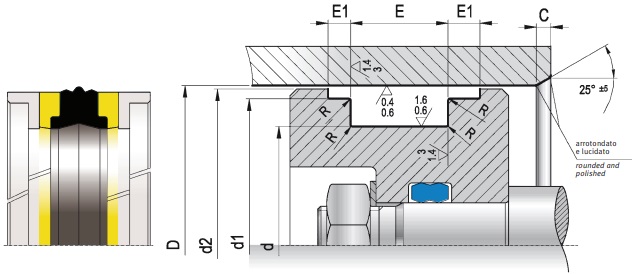

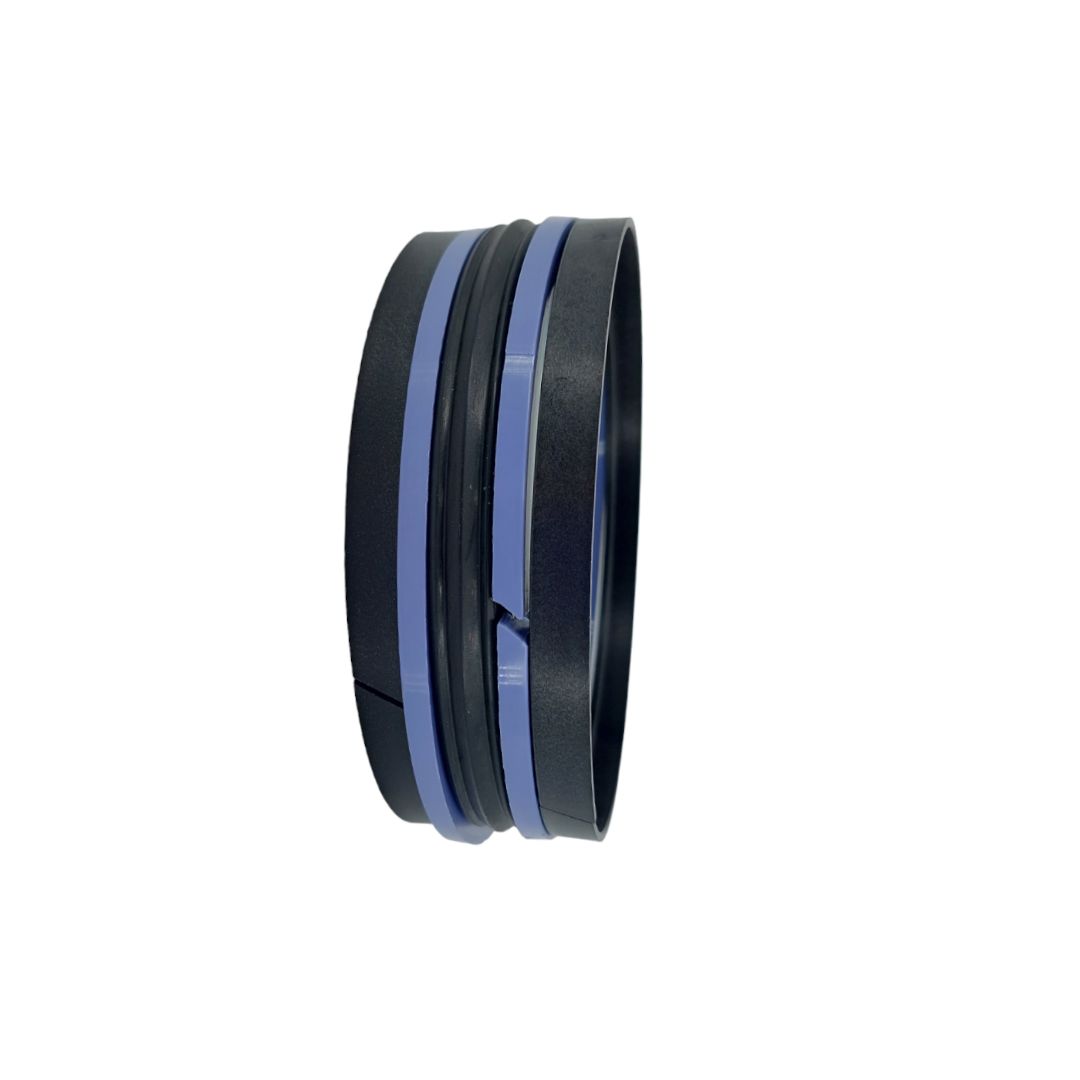

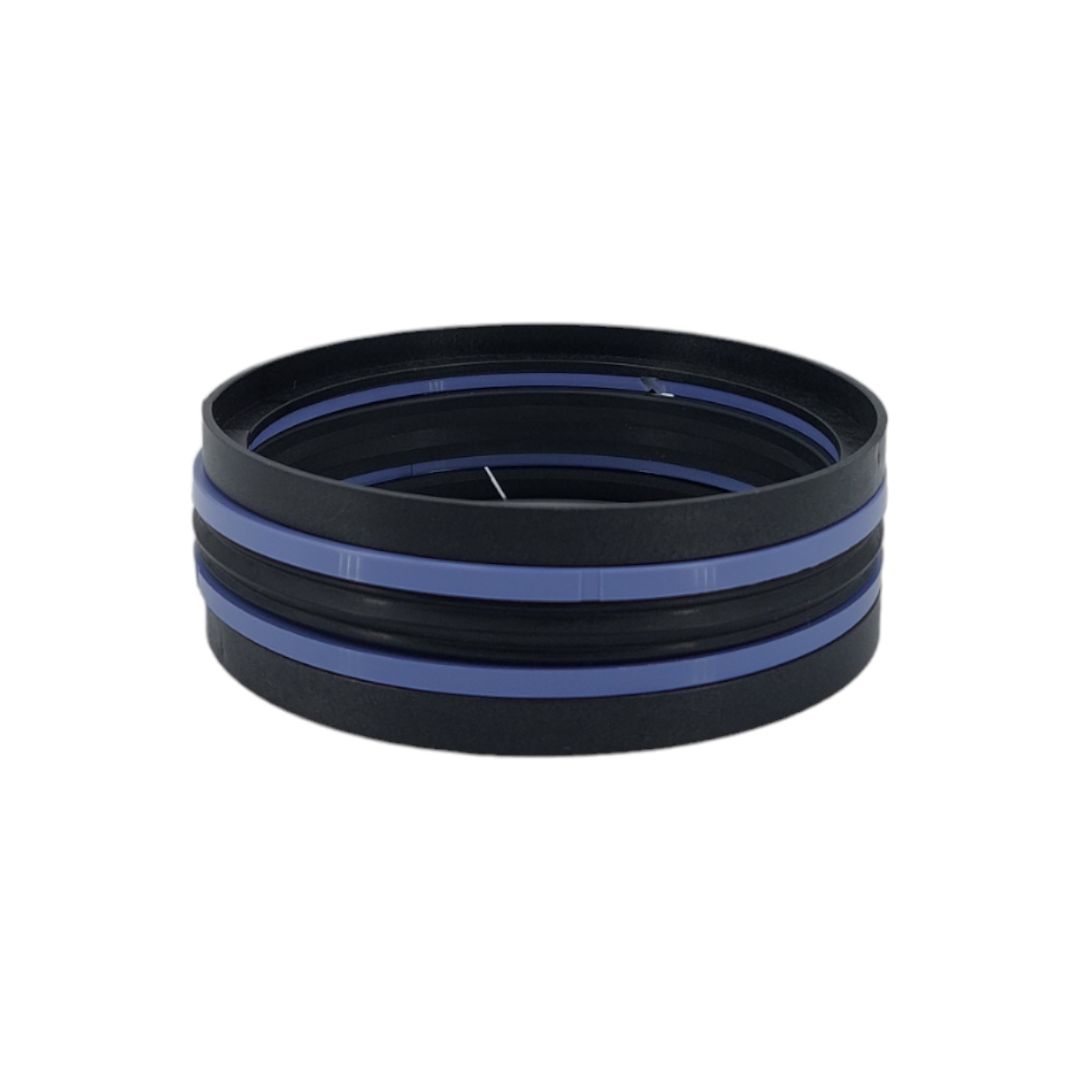

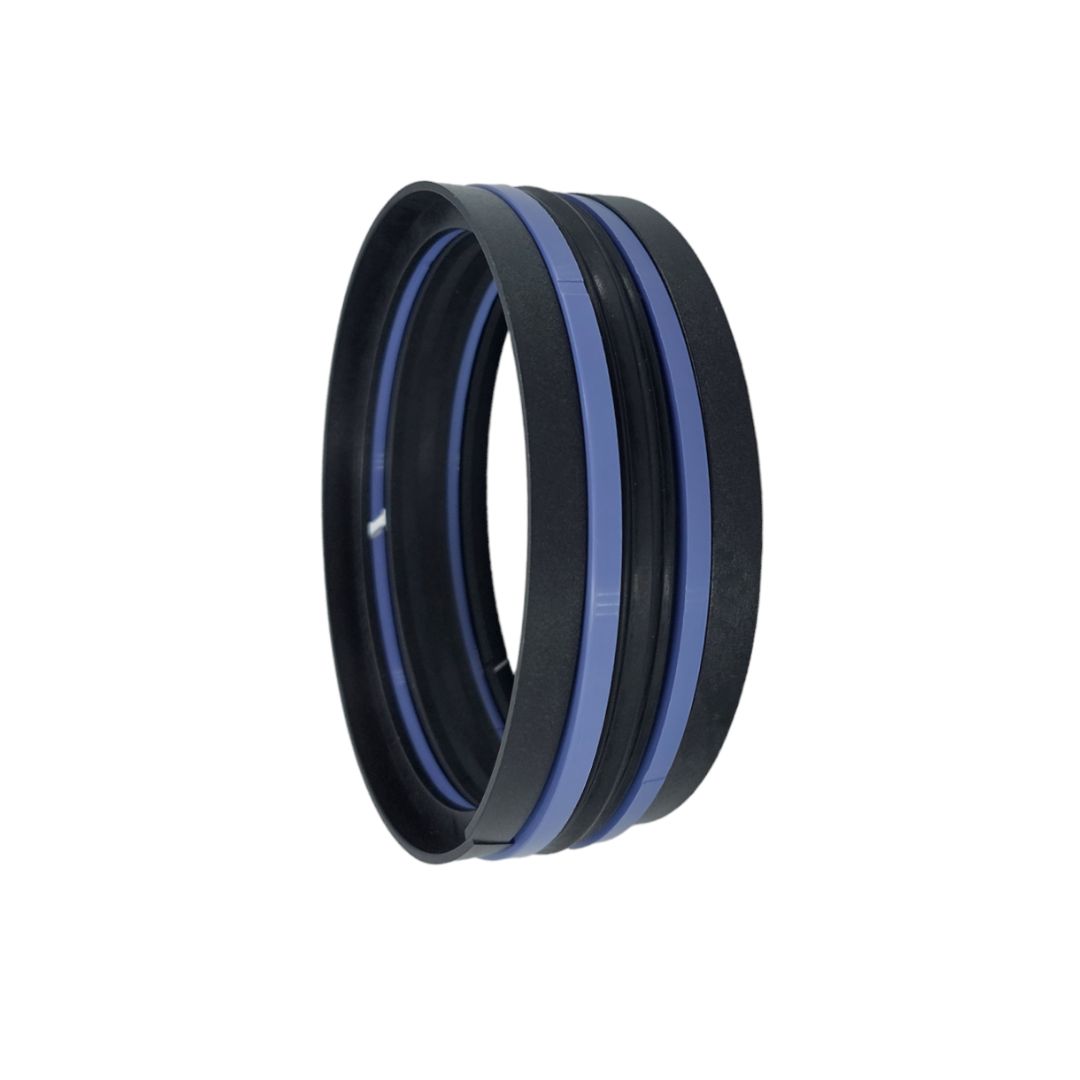

Фотографии и рендеры поршневое гидравлическое уплотнение KDSA
Фотографии и рендеры поршневого гидравлического уплотнения KDSA — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
