Уплотнение поршня 50-35-20/5 KDSP
Код товара: УП-00094890 · Артикул: KDSP 0500 0350 200 CX
Параметры изделия
- Профиль
- KDSP
- ЕТО
- TTD
- Назначение
- Гидравлика
- Производитель
- ARTIC
- d, мм
- 35
- D, мм
- 50
- H, мм
- 20
- L, мм
- 5
Описание изделия
Уплотнение поршня 50-35-20/5 KDSP. Изделие относится к группе TTD и имеет профиль KDSP.
TTD — компактное поршневое уплотнение двойного действия, разработанное как альтернатива TPM для узлов, где важны малая посадочная высота, простая установка и стабильная герметизация.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.

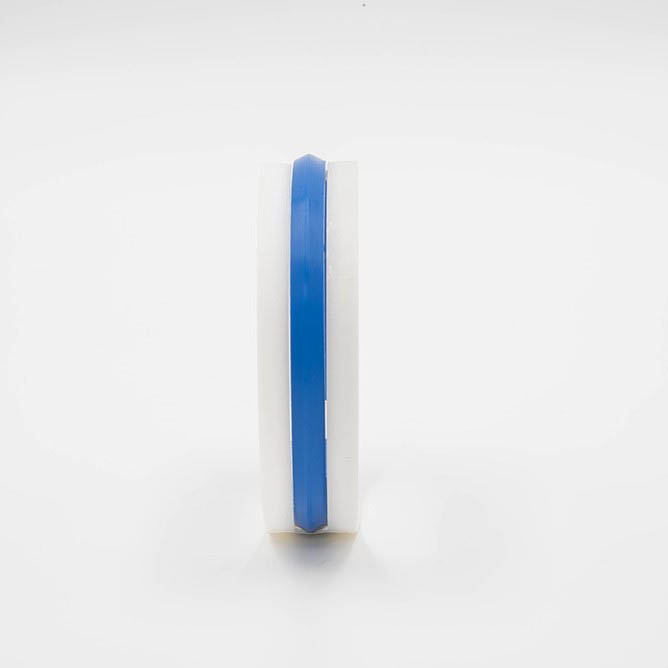

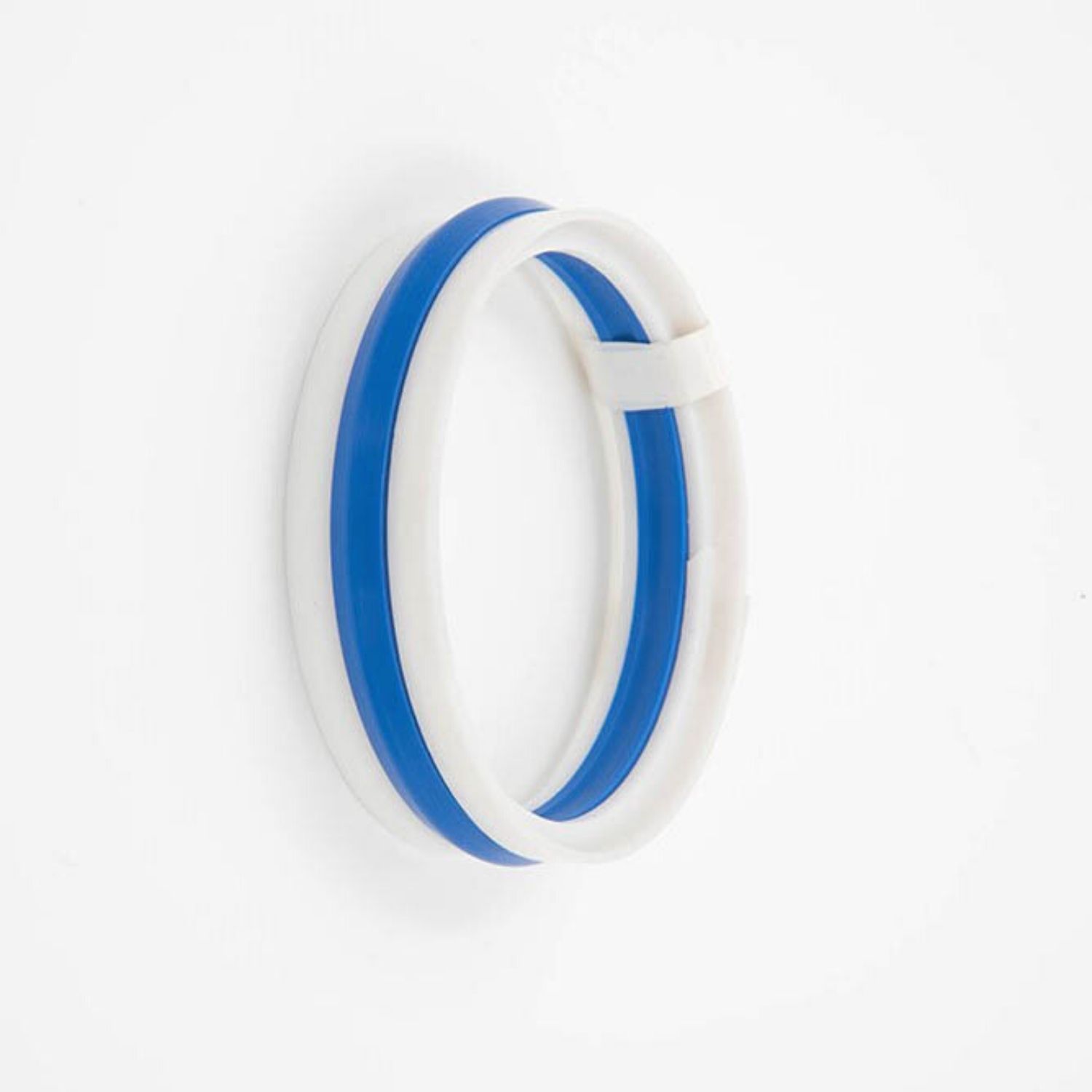

Описание поршневого уплотнения TTD

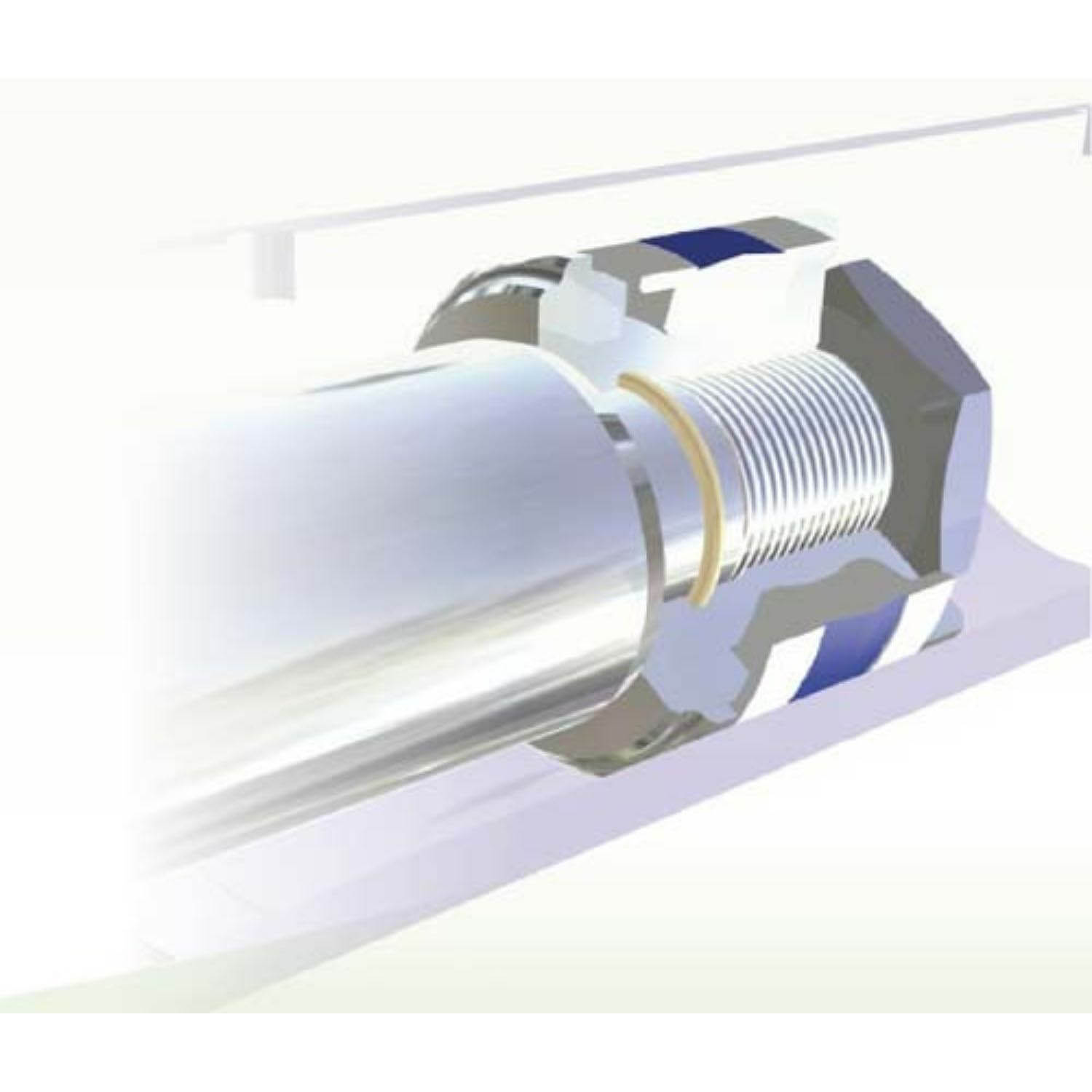

Поршневое уплотнение TTD применяется в гидравлических цилиндрах двустороннего действия и конструктивно рассчитано на работу в более компактных посадочных местах по сравнению с классическими пятиэлементными профилями типа TPM.

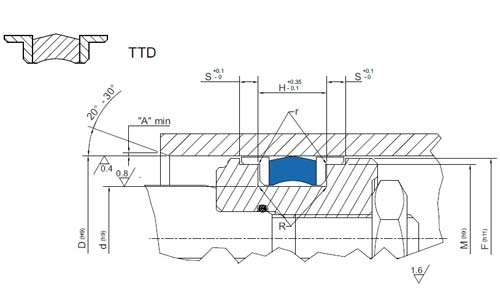

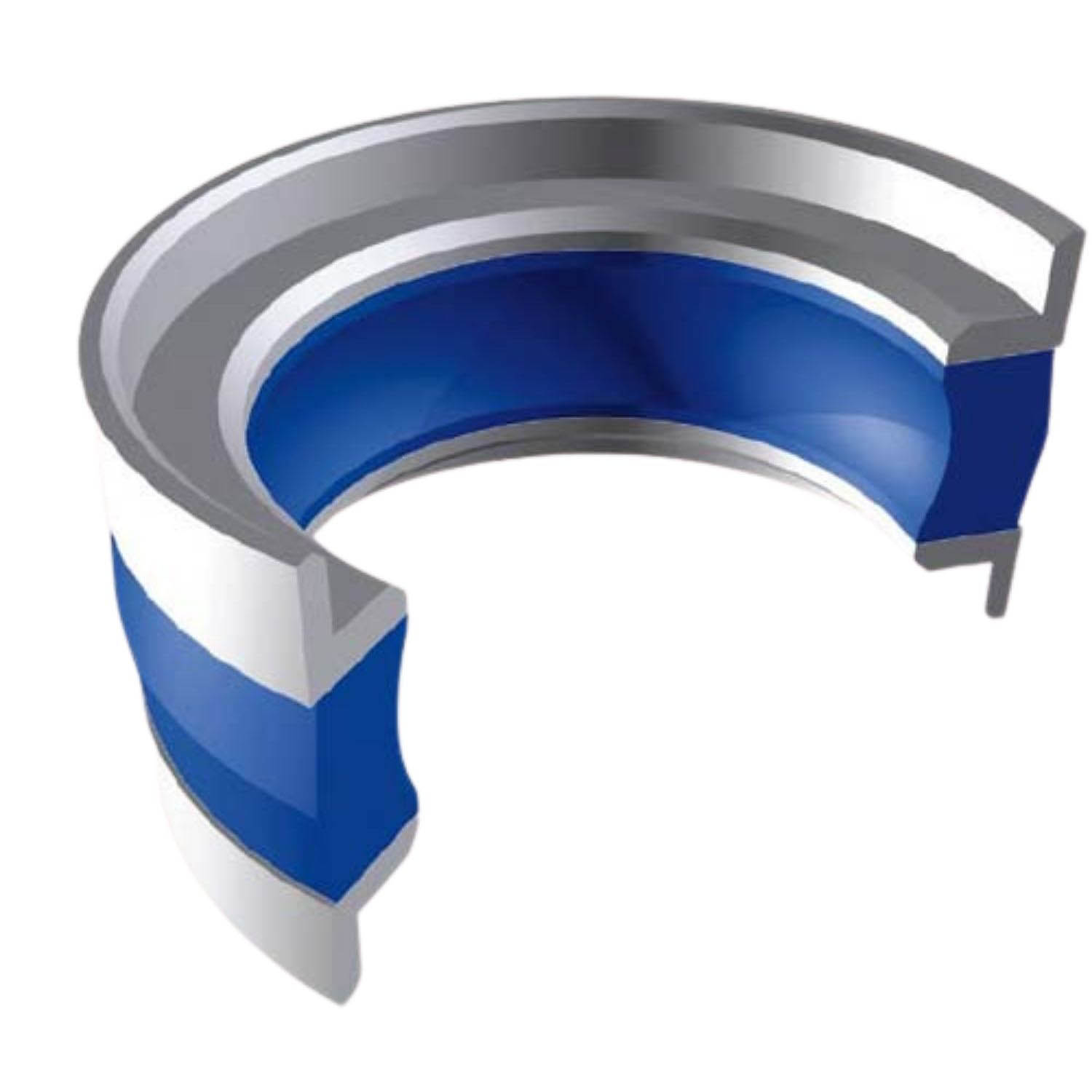

Основной уплотняющий элемент расположен между двумя Г-образными направляющими кольцами из полиамидного материала. Центральная часть имеет составную рабочую геометрию и обеспечивает герметизацию в обе стороны хода поршня, а боковые направляющие элементы стабилизируют положение поршня и воспринимают радиальные нагрузки.
Отличительная особенность TTD — более компактная конструкция при сохранении функций уплотнения, направления и защиты от экструзии. Такое исполнение удобно для стандартных и ремонтных гидроцилиндров, где необходимо получить надежный уплотнительный узел без увеличения посадочного пространства.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / POM | до 0.5 м/с | -35°C…+100°C | до 20 МПа / 200 bar | компактные гидроцилиндры двустороннего действия, стандартные посадочные места, ремонтные узлы |
Преимущества уплотнения TTD
- компактная альтернатива профилю TPM для поршней гидроцилиндров двустороннего действия
- трехэлементная конструкция с центральным уплотняющим элементом и двумя Г-образными направляющими
- малая посадочная высота по сравнению с более массивными композитными профилями
- направляющие кольца стабилизируют поршень и снижают риск перекоса
- полиуретановый элемент обеспечивает износостойкость и стабильную герметизацию
- простая установка в стандартные и ремонтные гидравлические узлы
Профили и аналоги
Обозначения профилей в группе TTD. Для замены сопоставьте размеры, материал и исполнение.
