Поршневое уплотнение TTD для гидроцилиндров
TTD — компактное поршневое уплотнение двойного действия, разработанное как альтернатива TPM для узлов, где важны малая посадочная высота, простая установка и стабильная герметизация.
Описание поршневого уплотнения TTD
Поршневое уплотнение TTD применяется в гидравлических цилиндрах двустороннего действия и конструктивно рассчитано на работу в более компактных посадочных местах по сравнению с классическими пятиэлементными профилями типа TPM.
Основной уплотняющий элемент расположен между двумя Г-образными направляющими кольцами из полиамидного материала. Центральная часть имеет составную рабочую геометрию и обеспечивает герметизацию в обе стороны хода поршня, а боковые направляющие элементы стабилизируют положение поршня и воспринимают радиальные нагрузки.
Отличительная особенность TTD — более компактная конструкция при сохранении функций уплотнения, направления и защиты от экструзии. Такое исполнение удобно для стандартных и ремонтных гидроцилиндров, где необходимо получить надежный уплотнительный узел без увеличения посадочного пространства.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / POM | до 0.5 м/с | -35°C…+100°C | до 20 МПа / 200 bar | компактные гидроцилиндры двустороннего действия, стандартные посадочные места, ремонтные узлы |
Преимущества уплотнения TTD
- компактная альтернатива профилю TPM для поршней гидроцилиндров двустороннего действия
- трехэлементная конструкция с центральным уплотняющим элементом и двумя Г-образными направляющими
- малая посадочная высота по сравнению с более массивными композитными профилями
- направляющие кольца стабилизируют поршень и снижают риск перекоса
- полиуретановый элемент обеспечивает износостойкость и стабильную герметизацию
- простая установка в стандартные и ремонтные гидравлические узлы
Аналоги и взаимозаменяемость TTD
TTD подбирается как компактное поршневое уплотнение двойного действия при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене важно учитывать меньшую посадочную высоту, конструкцию направляющих элементов, рабочий зазор и требования к ресурсу уплотнительного узла.

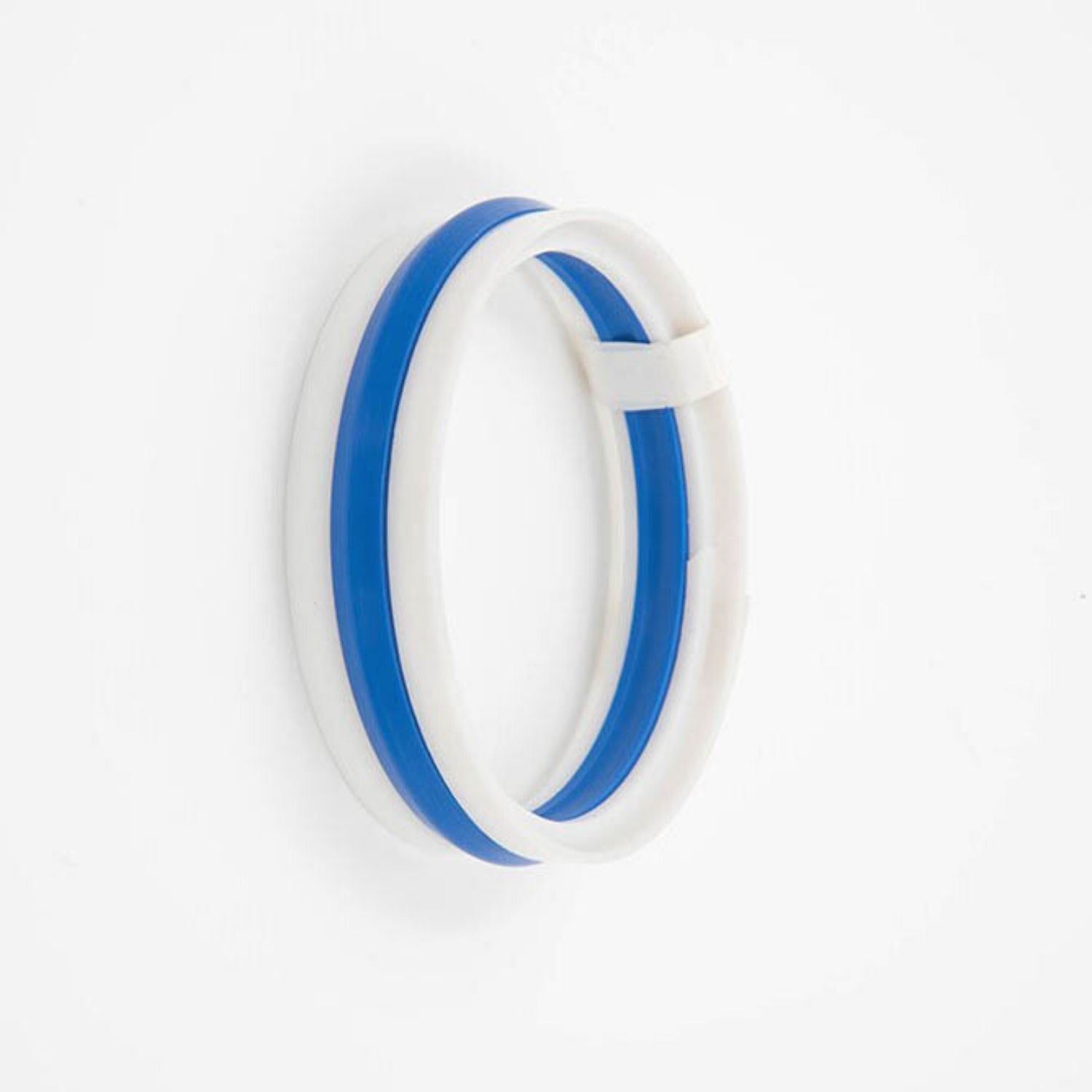

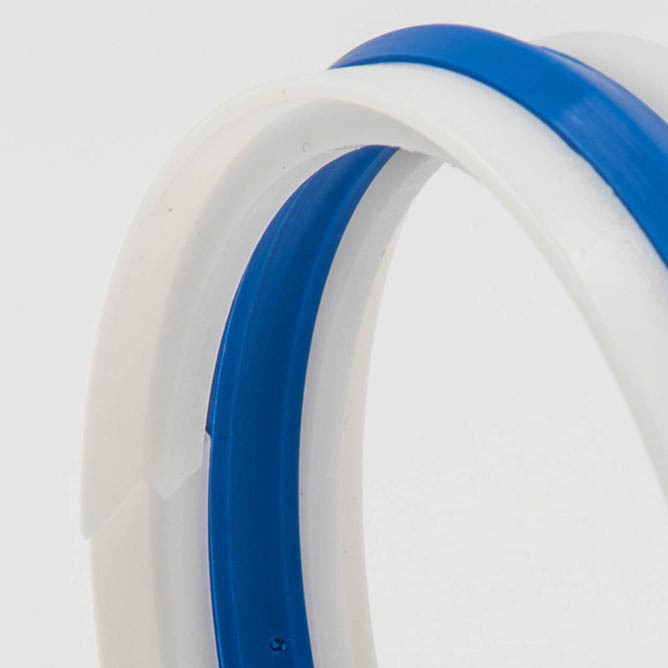

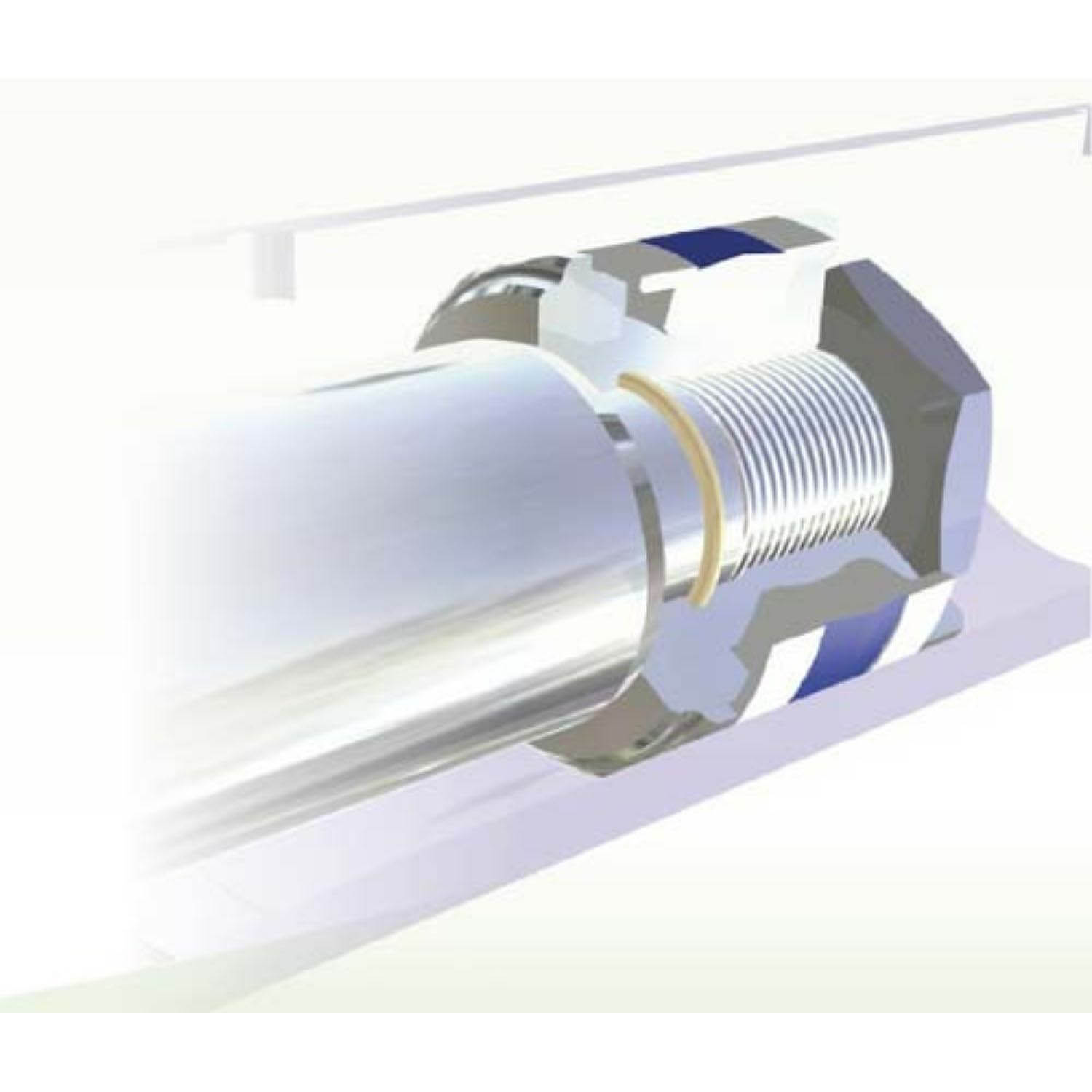

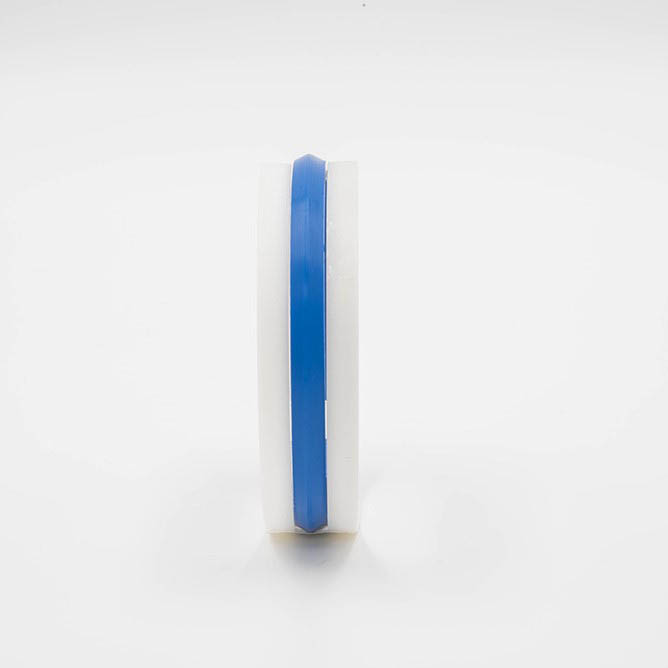

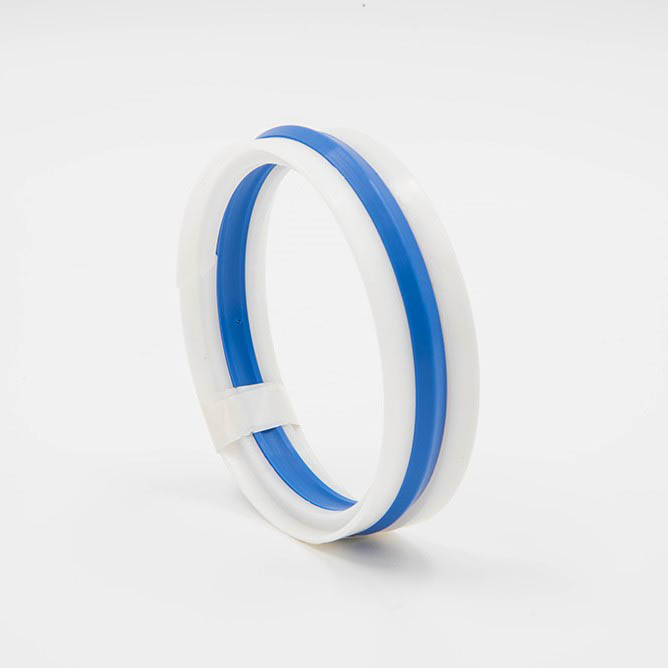

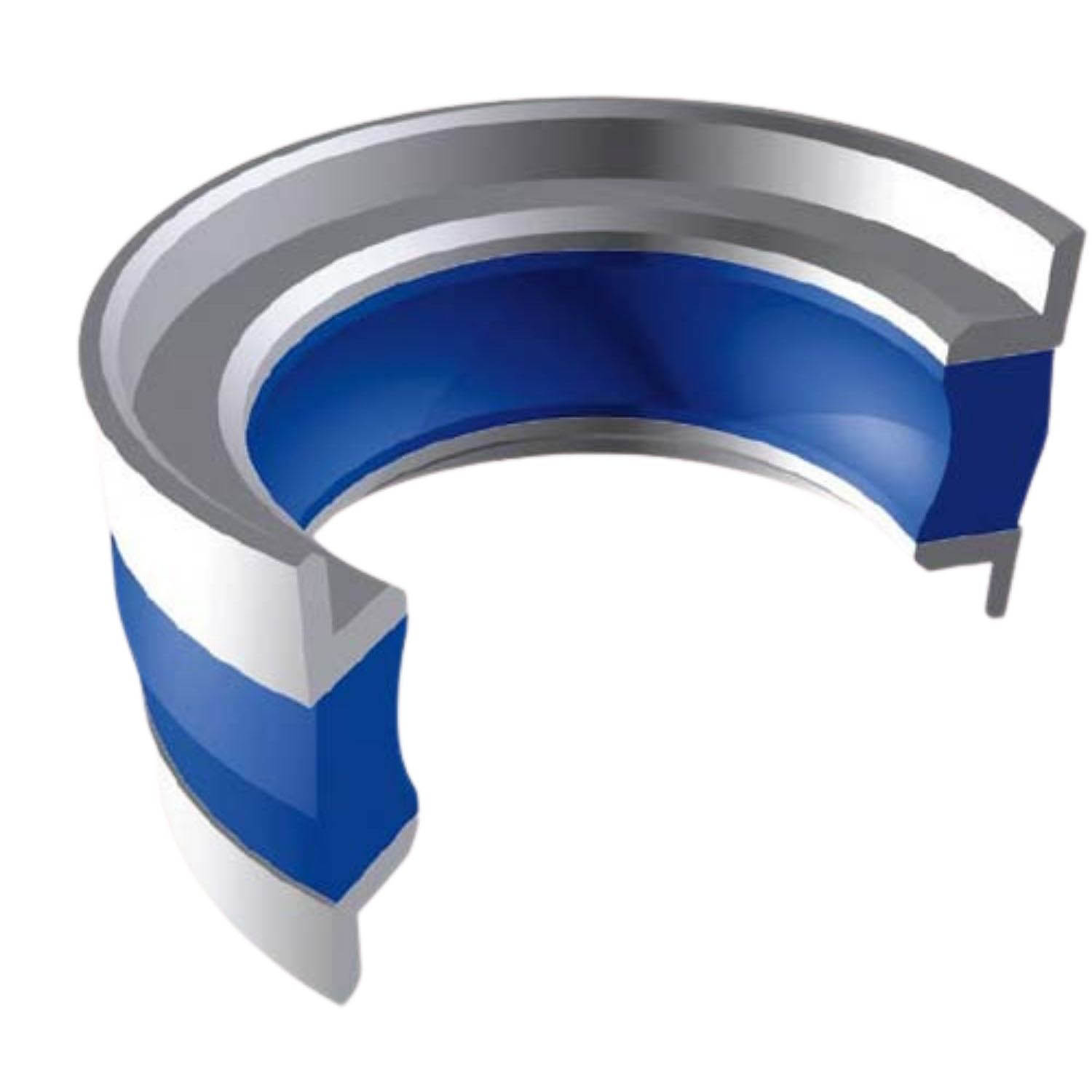

Фотографии и рендеры поршневое гидравлическое уплотнение TTD
Фотографии и рендеры поршневого гидравлического уплотнения TTD — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.

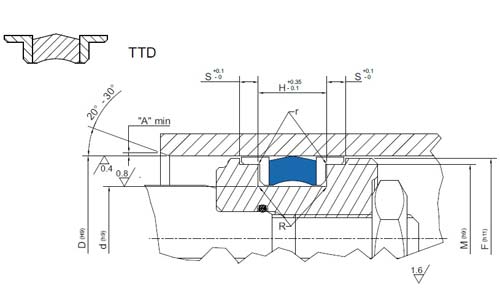

Размеры профиля TTD
Техническая таблица размеров
| D | d | F | M | H | S | Дополнительное обозначение | Артикул | Полное наименование |
|---|---|---|---|---|---|---|---|---|
| 25 | 17 | 24 | 22 | 10 | 4 | TTD 25 | 25-17-10 | 25x17x10 TTD |
| 32 | 24 | 31 | 29 | 10 | 4 | TTD 32 | 32-24-10 | 32x24x10 TTD |
| 40 | 32 | 39 | 37 | 10 | 4 | TTD 40 | 40-32-10 | 40x32x10 TTD |
| 50 | 40 | 49 | 47 | 12,5 | 4 | TTD 50 | 50-40-12,5 | 50x40x12,5 TTD |
| 60 | 50 | 59 | 57 | 12,5 | 4 | TTD 60 | 60-50-12,5 | 60x50x12,5 TTD |
| 63 | 53 | 62 | 60 | 12,5 | 4 | TTD 63 | 63-53-12,5 | 63x53x12,5 TTD |
| 70 | 60 | 69 | 67 | 12,5 | 4 | TTD 70 | 70-60-12,5 | 70x60x12,5 TTD |
| 80 | 70 | 79 | 77 | 12,5 | 4 | TTD 80 | 80-70-12,5 | 80x70x12,5 TTD |
| 90 | 80 | 88,5 | 86 | 12,5 | 5 | TTD 90 | 90-80-12,5 | 90x80x12,5 TTD |
| 100 | 90 | 98,5 | 96 | 12,5 | 5 | TTD 100 | 100-90-12,5 | 100x90x12,5 TTD |
