Уплотнение поршня 50-34-18,4 DAS
Код товара: УП-00048451 · Артикул: DAS 196133
Параметры изделия
- Профиль
- DAS
- ЕТО
- TPM
- Назначение
- Гидравлика
- Производитель
- TRELLEBORG SEALING SOLUTIONS I
- d, мм
- 34
- D, мм
- 50
- H, мм
- 18,4
Описание изделия
Уплотнение поршня 50-34-18,4 DAS. Изделие относится к группе TPM и имеет профиль DAS.

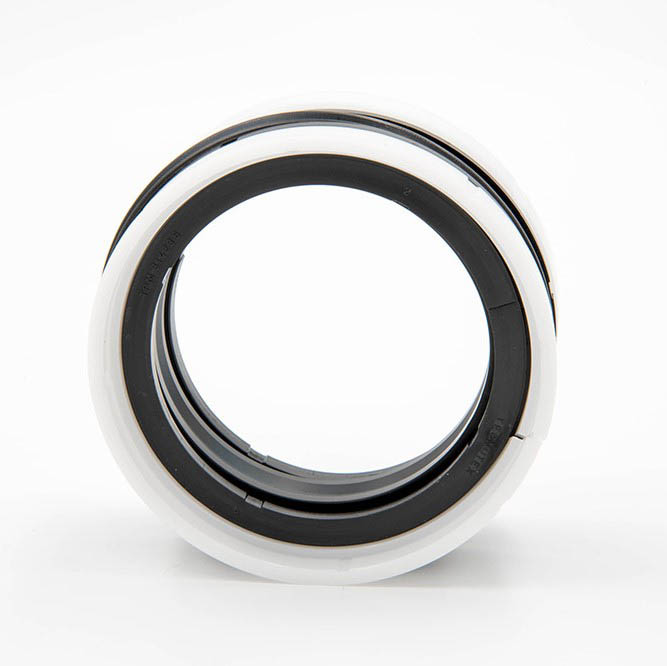

TPM — пятиэлементное поршневое уплотнение двойного действия, обеспечивающее стабильную герметизацию, защиту от экструзии и направляющую функцию в гидроцилиндрах.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание поршневого уплотнения TPM

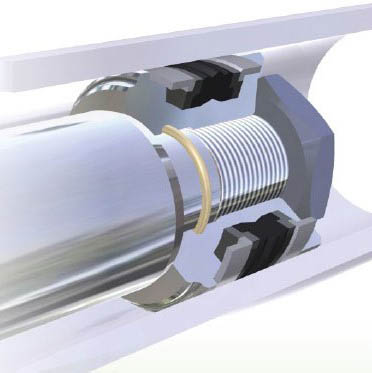

Поршневое уплотнение TPM относится к классу комбинированных решений для гидравлических цилиндров двустороннего действия. Конструкция профиля объединяет несколько функциональных элементов, позволяя реализовать герметизацию, защиту от выдавливания и стабилизацию поршня в одном посадочном узле.

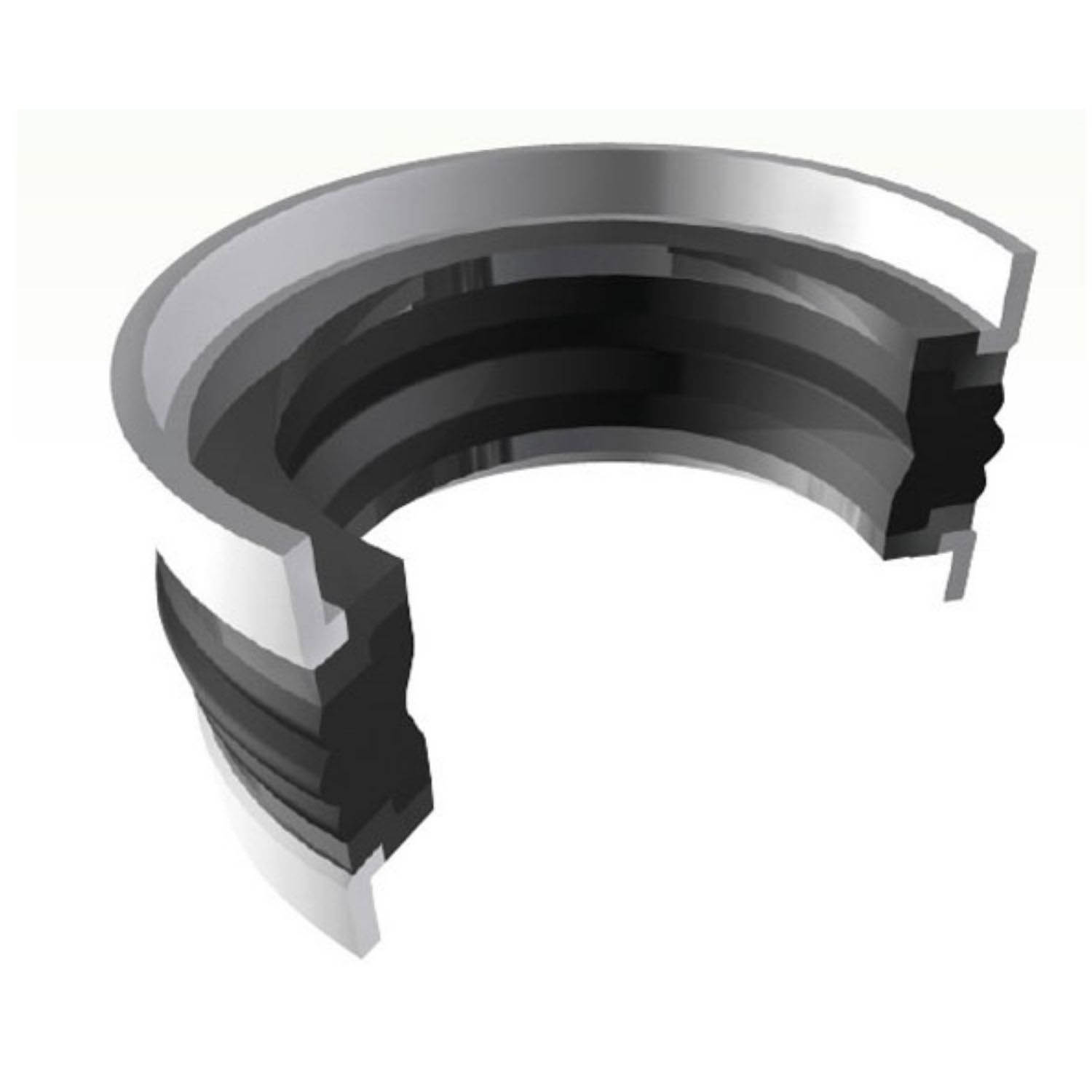

Центральный уплотняющий элемент выполнен из эластомера, как правило NBR, и имеет увеличенную ширину контакта, что обеспечивает формирование стабильной зоны уплотнения и эффективную работу при среднем и высоком давлении.

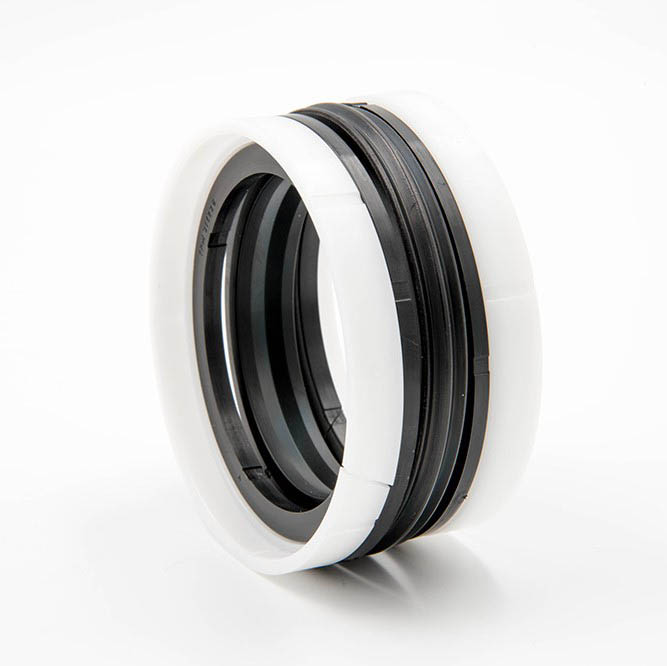

С обеих сторон установлены антиэкструзионные кольца, ограничивающие деформацию эластомера и предотвращающие его выдавливание в радиальный зазор. Внешние направляющие элементы воспринимают радиальные нагрузки, снижают перекосы и обеспечивают корректное позиционирование поршня в цилиндре.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / POM | до 0.5 м/с | -30°C…+110°C | до 35 МПа / 350 bar | поршни гидроцилиндров двустороннего действия, средние давления |
| NBR / POM / TPE | до 0.5 м/с | -30°C…+110°C | до 35 МПа / 350 bar | стандартные гидросистемы, сниженное трение |
| FKM / Bronze / TPE | до 0.5 м/с | -20°C…+200°C | до 35 МПа / 350 bar | повышенные температуры, агрессивные среды, тяжелые режимы |
| FKM / POM / TPE | до 0.5 м/с | -20°C…+200°C | до 35 МПа / 350 bar | высокотемпературные гидросистемы, химическая стойкость |
| BR / POM / TPE | до 0.5 м/с | -50°C…+100°C | до 35 МПа / 350 bar | низкотемпературные условия, мобильная техника |
Преимущества уплотнения TPM
- интеграция функций уплотнения, антиэкструзионной защиты и направляющих элементов в одном профиле
- увеличенная контактная зона центрального элемента обеспечивает стабильную герметичность
- антиэкструзионные кольца эффективно ограничивают деформацию эластомера
- направляющие элементы воспринимают радиальные нагрузки и уменьшают износ
- снижение риска перекоса и неравномерного контакта в узле поршня
- вариативность материалов под различные температурные и рабочие условия
Профили и аналоги
Обозначения профилей в группе TPM. Для замены сопоставьте размеры, материал и исполнение.
Сходные исполнения
Совпадают размеры и материал. Конструктивную совместимость проверим при подборе.
| Эскиз | Наименование / профиль | Артикул / код | d | D | H | L | ЦенаРозница / опт? | Наличие | Количество |
|---|---|---|---|---|---|---|---|---|---|
| Уплотнение поршня 50-34-18,4 TPMTPM · GUARNITEC SRL | TPM 9015-196133Код: УП-00048450 | 34 | 50 | 18,4 | — | 215,33 ₽Опт / шт 461,43 ₽Розница / шт | Срок уточним |
