TPM / Piston Seal

Поршневое уплотнение TPM для гидроцилиндров

TPM — пятиэлементное поршневое уплотнение двойного действия, обеспечивающее стабильную герметизацию, защиту от экструзии и направляющую функцию в гидроцилиндрах.

Описание поршневого уплотнения TPM

Поршневое уплотнение TPM относится к классу комбинированных решений для гидравлических цилиндров двустороннего действия. Конструкция профиля объединяет несколько функциональных элементов, позволяя реализовать герметизацию, защиту от выдавливания и стабилизацию поршня в одном посадочном узле.

Центральный уплотняющий элемент выполнен из эластомера, как правило NBR, и имеет увеличенную ширину контакта, что обеспечивает формирование стабильной зоны уплотнения и эффективную работу при среднем и высоком давлении.

С обеих сторон установлены антиэкструзионные кольца, ограничивающие деформацию эластомера и предотвращающие его выдавливание в радиальный зазор. Внешние направляющие элементы воспринимают радиальные нагрузки, снижают перекосы и обеспечивают корректное позиционирование поршня в цилиндре.

Технические характеристики поршневого уплотнения

Технические характеристики поршневого уплотнения TPM для гидроцилиндров
Материал	Скорость	Температура	Давление	Применение
NBR / POM	до 0.5 м/с	-30°C…+110°C	до 35 МПа / 350 bar	поршни гидроцилиндров двустороннего действия, средние давления
NBR / POM / TPE	до 0.5 м/с	-30°C…+110°C	до 35 МПа / 350 bar	стандартные гидросистемы, сниженное трение
FKM / Bronze / TPE	до 0.5 м/с	-20°C…+200°C	до 35 МПа / 350 bar	повышенные температуры, агрессивные среды, тяжелые режимы
FKM / POM / TPE	до 0.5 м/с	-20°C…+200°C	до 35 МПа / 350 bar	высокотемпературные гидросистемы, химическая стойкость
BR / POM / TPE	до 0.5 м/с	-50°C…+100°C	до 35 МПа / 350 bar	низкотемпературные условия, мобильная техника

Преимущества уплотнения TPM

интеграция функций уплотнения, антиэкструзионной защиты и направляющих элементов в одном профиле
увеличенная контактная зона центрального элемента обеспечивает стабильную герметичность
антиэкструзионные кольца эффективно ограничивают деформацию эластомера
направляющие элементы воспринимают радиальные нагрузки и уменьшают износ
снижение риска перекоса и неравномерного контакта в узле поршня
вариативность материалов под различные температурные и рабочие условия

Аналоги и взаимозаменяемость TPM

TPM подбирается как композитное поршневое уплотнение двойного действия при совпадении посадочных размеров, рабочих параметров и конструкции узла. При замене необходимо учитывать наличие антиэкструзионных и направляющих элементов, а также требования к трению и долговечности.

DBM DPS DAS L43 SIMK05 ZW ZX 58 K03 KK03 MHM KGD KDSA KDSB K18 LL43P SPS MPSA PSA PS-40 FPK

Фотографии и рендеры поршневое гидравлическое уплотнение TPM

Фотографии и рендеры поршневого гидравлического уплотнения TPM — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.

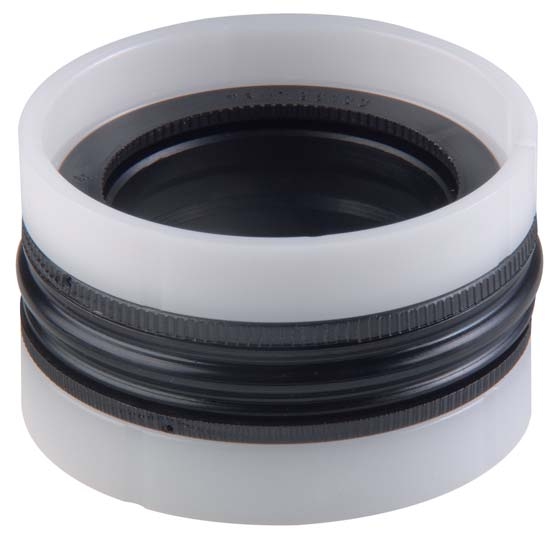

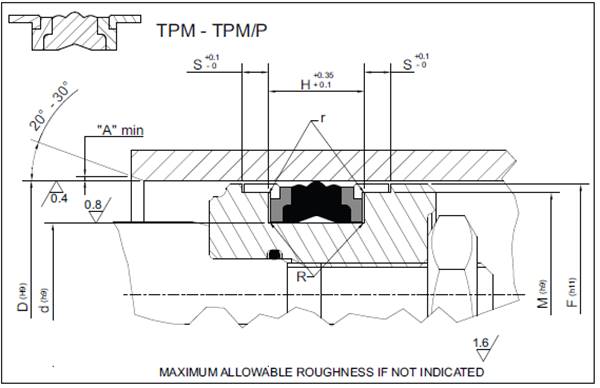

Поршневое гидравлическое уплотнение TPM, фото профиля

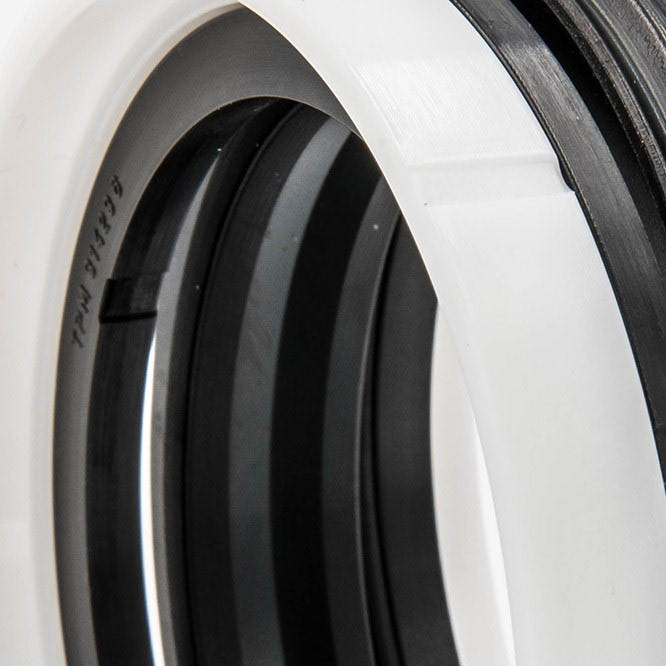

Поршневое гидравлическое уплотнение TPM, форма рабочих кромок

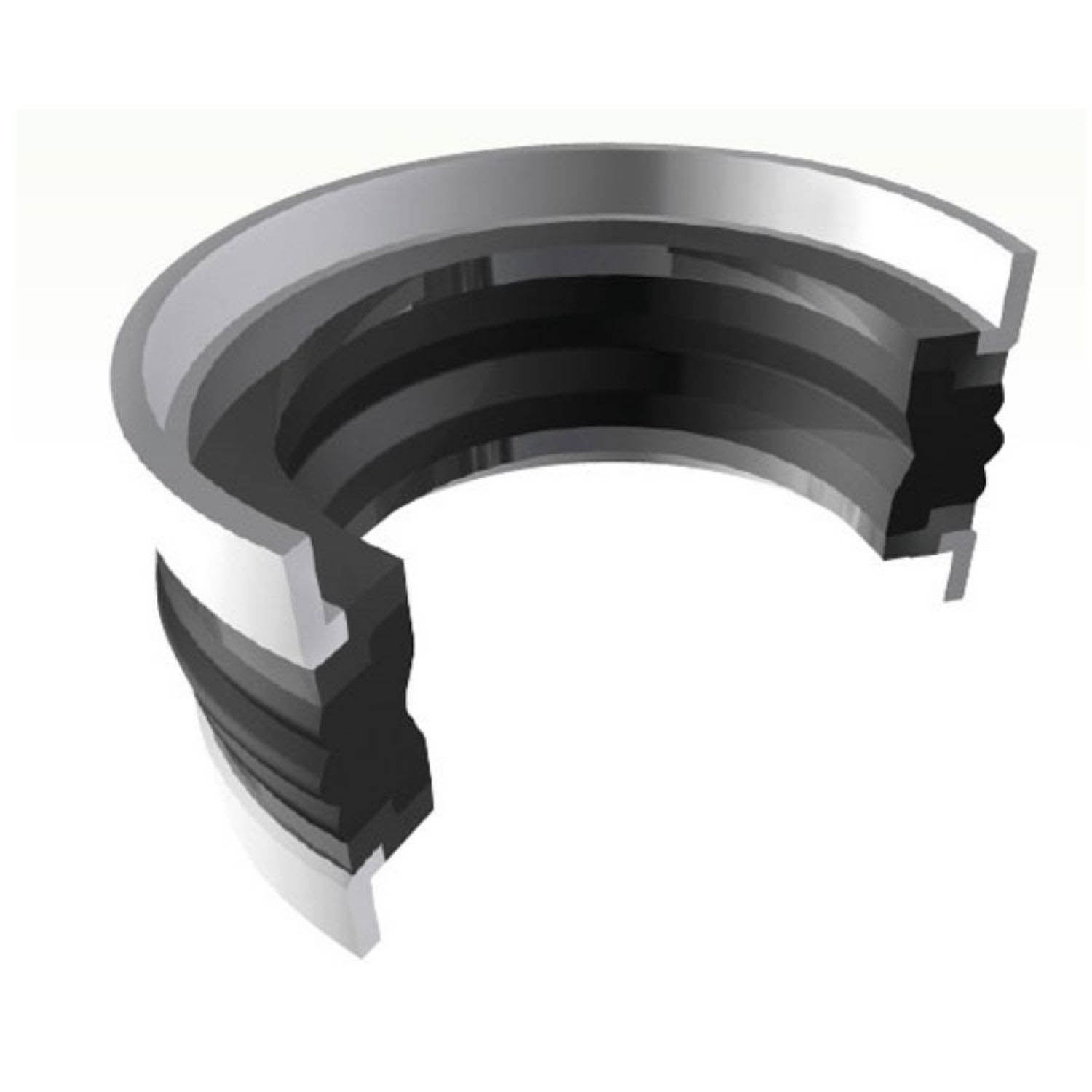

Поршневое гидравлическое уплотнение TPM, форма сечения

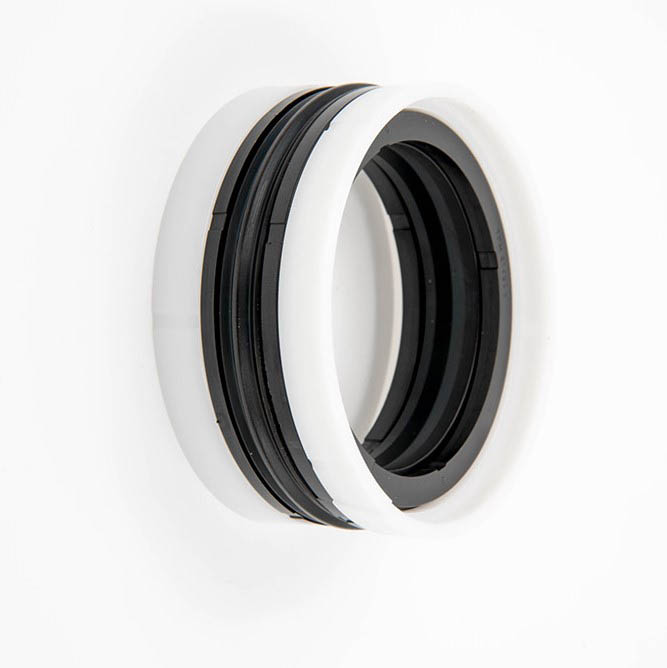

Поршневое гидравлическое уплотнение TPM, посадочная геометрия профиля

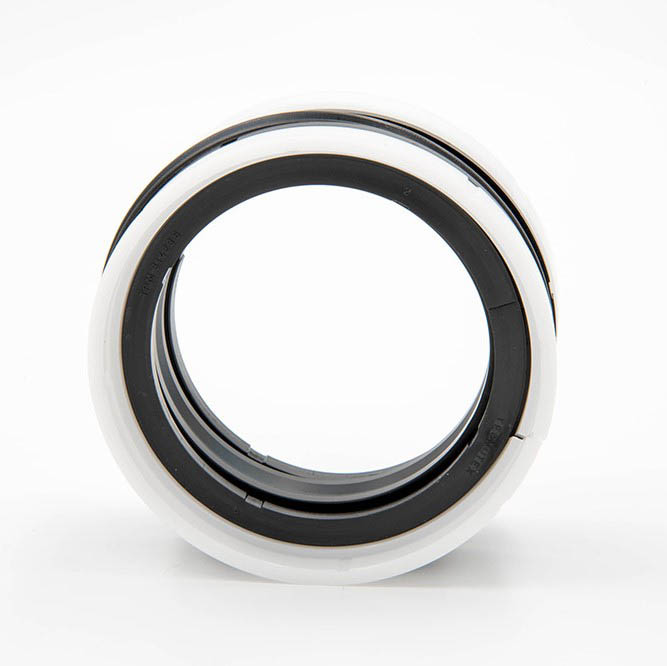

Поршневое гидравлическое уплотнение TPM, рендер профиля

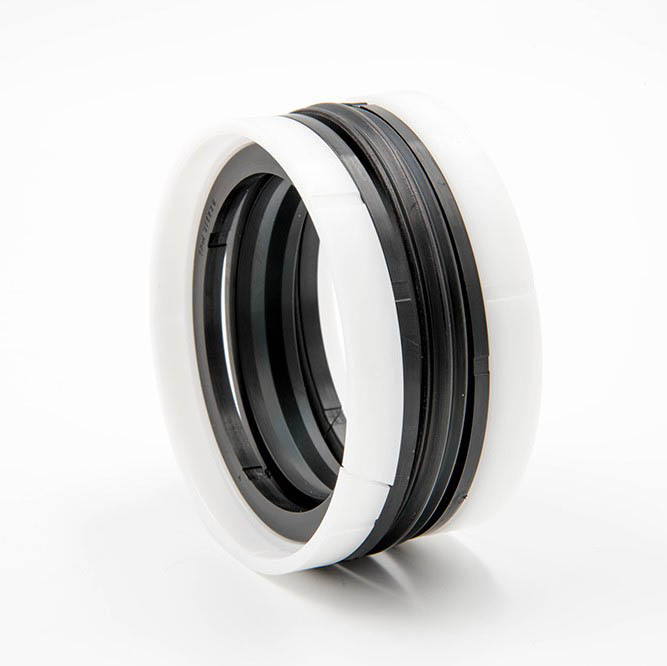

Поршневое гидравлическое уплотнение TPM, конструкция поршневого уплотнения

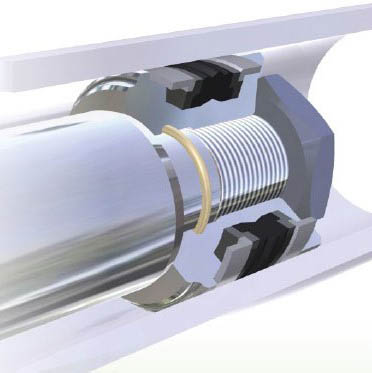

Поршневое гидравлическое уплотнение TPM, визуальный пример формы профиля

Размеры профиля TPM

Техническая таблица размеров

D	d	H	S	M	F	Дополнительное обозначение	Артикул	Полное наименование
25	15	12,5	4	22	24	TPM 9000	098059	25x15x12,5 TPM
25	15	12,4	4	21	24	TPM 9000/1	098059	25x15x12,4 TPM
25	15	16,4	6,35	21,45	23,5	TPM 9001	098059	25x15x16,4 TPM
25	17	10	4	22	24	TPM 9002	098066	25x17x10 TPM
30	17	15,4	6,35	26,5	28,5	TPM 9003	118066	30x17x15,4 TPM
32	22	12,5	4	29	31	TPM 9004	125086	32x22x12,5 TPM
32	22	16,4	6,35	28,5	30,5	TPM 9005	125086	32x22x16,4 TPM
32	24	10	4	29	31	TPM 9006	125094	32x24x10 TPM
35	25	16,4	6,35	31,4	33,5	TPM 9007	137098	35x25x16,4 TPM
40	30	16,4	6,35	35,4	38,5	TPM 9008	157118	40x30x16,4 TPM
40	30	12,5	4	37	39	TPM 9009	157118	40x30x12,5 TPM
40	30	12,5	4	36	39	TPM 9010	157118	40x30x12,5 TPM
40	32	10	4	37	39	TPM 9011	157125	40x32x10 TPM
40	24	18,4	6,35	35,4	38,7	TPM 9012	157094	40x24x18,4 TPM
45	29	18,4	6,35	40,4	43,7	TPM 9013	177114	45x29x18,4 TPM
45	35	16,4	6,35	40,4	43,5	TPM 9014	177137	45x35x16,4 TPM
50	34	18,4	6,35	45,41	48,7	TPM 9015	196133	50x34x18,4 TPM
50	35	20	5	46	48,5	TPM 9016	196137	50x35x20 TPM
50	40	12,5	4	47	49	TPM 9017	196157	50x40x12,5 TPM
50	40	11,3	4	46	49	TPM 9017/1	196157/1	50x40x11,3 TPM
55	39	18,4	6,35	50,37	53,65	TPM 9018	216153	55x39x18,4 TPM
55	45	12,5	4	52	54	TPM 9019	216177	55x45x12,5 TPM
60	44	18,4	6,35	55,39	58,65	TPM 9020	236173	60x44x18,4 TPM
60	44	19,4	6,35	55,39	58,65	TPM 9020/1	236173/1	60x44x19,4 TPM
63	47	18,4	6,35	58,39	61,63	TPM 9021	248185	63x47x18,4 TPM
63	47	19,4	6,35	58,39	61,63	TPM 9021/1	248185/1	63x47x19,4 TPM
63	48	20	5	59	61,5	TPM 9022	248188	63x48x20 TPM
63	53	12,5	4	60	62	TPM 9023	248208	63x53x12,5 TPM
65	50	18,4	6,35	60,41	63,64	TPM 9024	255196	65x50x18,4 TPM
70	50	22,4	6,35	64,18	68,34	TPM 9025	275196	70x50x22,4 TPM
70	55	20	5	66	68,5	TPM 9026	275216	70x55x20 TPM
75	55	22,4	6,35	69,18	73,32	TPM 9027	295216	75x55x22,4 TPM
80	60	22,4	6,35	74,16	78,34	TPM 9028	314236	80x60x22,4 TPM
80	60	25	6,35	75	78	TPM 9029	314236	80x60x25 TPM
80	65	20	5	76	78,5	TPM 9030	314255	80x65x20 TPM
85	65	22,4	6,35	79,16	83,34	TPM 9031	334255	85x65x22,4 TPM
85	75	20	4	81	83,34	TPM 9032	334295	85x75x20 TPM
86	65	22,4	6,35	82	84,34	TPM 9032/1	338255	86x65x22,4 TPM
90	70	22,4	6,35	84,15	88,31	TPM 9033	354275	90x70x22,4 TPM
90	70	21	6,35	84,15	88,31	TPM 9033/1	354275/1	90x70x21 TPM
90	75	20	5	86	88,5	TPM 9034	354295	90x75x20 TPM
95	75	22,4	6,35	89,15	93,31	TPM 9035	374295	95x75x22,4 TPM
100	75	22,4	6,35	93,14	98,05	TPM 9036	393295	100x75x22,4 TPM
100	80	25	6,35	95	98	TPM 9037	393314	100x80x25 TPM
100	85	20	5	96	98,5	TPM 9038	393334	100x85x20 TPM
100	86	20	5	96	98,5	TPM 9039	393338	100x86x20 TPM
105	80	22,4	6,35	98,09	103,03	TPM 9040	413314	105x80x22,4 TPM
105,8	80	22,4	6,35	99,09	104,03	TPM 9040/1	417314	105,8x80x22,4 TPM
110	85	22,4	6,35	103,1	108	TPM 9041	433334	110x85x22,4 TPM
110	85	25,4	6,35	103,1	108	TPM 9042	433334/1	110x85x25,4 TPM
110	90	25,3	6,4	104,1	108,3	TPM 9043	433354	110x90x25,3 TPM
110	95	20	5	105	108	TPM 9044	433374	110x95x20 TPM
115	90	22,4	6,35	108,1	113,02	TPM 9045	452354	115x90x22,4 TPM
120	95	22,4	6,35	113,1	118,02	TPM 9046	472374	120x95x22,4 TPM
122	95	22,4	6,35	115,1	120,02	TPM 9046/1	480374	122x95x22,4 TPM
125	100	25,4	6,35	118,08	122,96	TPM 9047	492393	125x100x25,4 TPM
125	100	32	10	119	123	TPM 9048	492393	125x100x32 TPM
125	105	25,4	6,35	119,1	123,3	TPM 9049	492413	125x105x25,4 TPM
130	105	25,4	9,52	122,6	127,5	TPM 9050	511413	130x105x25,4 TPM
125	105	25	6,35	120	123	TPM 9051	492413	125x105x25 TPM
130	105	25,3	6,35	123,1	128	TPM 9052	511413	130x105x25,3 TPM
130	110	25,4	6,35	125	128	TPM 9052/1	511433	130x110x25,4 TPM
135	110	25,4	9,52	127,6	132,5	TPM 9053	531433	135x110x25,4 TPM
135	110	25,4	6,35	128,1	133	TPM 9053/1	531433/1	135x110x25,4 TPM
140	115	25,4	9,52	132,6	137,5	TPM 9054	551452	140x115x25,4 TPM
140	115	25,4	6,35	133	138	TPM 9055	551452/1	140x115x25,4 TPM
140	120	25	6,35	135	138	TPM 9056	551472	140x120x25 TPM
145	120	25,4	9,52	137,6	142,5	TPM 9057	570472	145x120x25,4 TPM
145	120	25,4	6,35	137,6	142,5	TPM 9057/3	570472	145x120x25,4 TPM
147	122	25,4	9,52	139,6	144,5	TPM 9057/1	578480	147x122x25,4 TPM
148	123	25,4	9,52	140,6	145,5	TPM 9057/2	582484	148x123x25,4 TPM
150	125	25,4	9,52	142,6	147,5	TPM 9058	590492	150x125x25,4 TPM
150	125	25,4	6,35	143	148	TPM 9058/1	590492/1	150x125x25,4 TPM
150	130	25,4	6,35	144,1	148,3	TPM 9059	590511	150x130x25,4 TPM
155	130	25,4	9,52	147,6	152,5	TPM 9060	610511	155x130x25,4 TPM
155	130	25,4	6,35	148	153	TPM 9060/1	610511/1	155x130x25,4 TPM
160	135	25,4	9,52	152,6	157,5	TPM 9061	629531	160x135x25,4 TPM
160	135	25,4	6,35	153	157,5	TPM 9061/1	629531/1	160x135x25,4 TPM
160	135	32	10	154	157,5	TPM 9061/2	629531/2	160x135x32 TPM
160	130	32	10	154	158	TPM 9062	629511/2	160x130x32 TPM
160	140	25	6,35	155	158	TPM 9063	629551	160x140x25 TPM
160	130	25,4	9,52	152,6	157,5	TPM 9064	629511	160x130x25,4 TPM
160	130	25,4	6,35	153	157,5	TPM 9065	629511/1	160x130x25,4 TPM
165	140	25,4	9,52	157,6	162,5	TPM 9066	649551	165x140x25,4 TPM
170	140	25,4	12,7	161,72	167	TPM 9066/1	669551	170x140x25,4 TPM
170	145	25,4	12,7	161,72	167	TPM 9067	669570	170x145x25,4 TPM
175	150	25,4	12,7	166,72	172	TPM 9068	688590	175x150x25,4 TPM
180	155	25,4	12,7	171,72	177	TPM 9069	708610	180x155x25,4 TPM
180	150	35,4	6,35	172,95	177	TPM 9070	708590	180x150x35,4 TPM
180	150	36	12,5	172,95	177	TPM 9070/1	708590	180x150x36 TPM
185	160	25,4	12,7	176,72	182	TPM 9071	728629	185x160x25,4 TPM
190	165	25,4	12,7	181,72	187	TPM 9072	748649	190x165x25,4 TPM
195	170	25,4	12,7	186,72	192	TPM 9073	768669	195x170x25,4 TPM
200	170	35,4	6,35	193	198	TPM 9074	787669	200x170x35,4 TPM
200	170	36	12,5	192	197	TPM 9075	787669/1	200x170x36 TPM
200	175	25,4	12,7	191,62	197	TPM 9076	787688	200x175x25,4 TPM
210	185	25,4	12,7	201,62	207	TPM 9077	826728	210x185x25,4 TPM
220	190	35,4	6,35	212,7	217	TPM 9078	866748	220x190x35,4 TPM
220	195	25,4	12,7	211,62	217	TPM 9079	866767	220x195x25,4 TPM
225	200	25,4	12,7	216,62	222	TPM 9080	886787	225x200x25,4 TPM
230	205	25,4	12,7	221,62	227	TPM 9081	905807	230x205x25,4 TPM
240	215	25,4	12,7	231,62	237	TPM 9082	944846	240x215x25,4 TPM
250	225	25,4	12,7	241,62	247	TPM 9083	984886	250x225x25,4 TPM
250	220	35,4	6,35	242,9	247	TPM 9084	984866	250x220x35,4 TPM
250	220	36	12,5	242	247	TPM 9085	984866/1	250x220x36 TPM
254	224	35,4	12,7	246	251	TPM 9085/1	1000882	254x224x35,4 TPM
260	235	35,1	12,7	252,9	257	TPM 9086	1024925	260x235x35,1 TPM
260	235	25,4	12,7	252,9	257	TPM 9086/1	1024925/1	260x235x25,4 TPM
270	245	35,4	12,7	252,9	257	TPM 9086/2	1062965	270x245x35,4 TPM
280	250	35,4	9,52	272,9	277	TPM 9087	1102984	280x250x35,4 TPM
320	290	35,4	9,52	312,4	317	TPM 9088	12591141	320x290x35,4 TPM
320	290	36	12,7	312	317	TPM 9089	12591141/1	320x290x36 TPM
38,1	28,57	11,1	3,81	33,63	36,8	TPM/P 9600	1500-1125	38,1x28,57x11,1 TPM/P
44,45	28,57	19,05	6,35	39,87	43,12	TPM/P 9601	1750-1125	44,45x28,57x19,05 TPM/P
50,8	34,92	19,05	6,35	46,23	49,5	TPM/P 9602	2000-1375	50,8x34,92x19,05 TPM/P
50,8	41,27	11,1	3,81	46,27	49,2	TPM/P 9603	2000-1625	50,8x41,27x11,1 TPM/P
53,97	38,1	19,05	6,35	49,4	52,7	TPM/P 9604	2125-1500	53,97x38,1x19,05 TPM/P
60,33	44,45	19,05	6,35	55,73	58,98	TPM/P 9605	2375-1750	60,33x44,45x19,05 TPM/P
63,5	47,62	19,05	6,35	58,9	62,12	TPM/P 9606	2500-1875	63,5x47,62x19,05 TPM/P
63,5	50,8	14,9	6,35	58,9	62,12	TPM/P 9607	2500-2000	63,5x50,8x14,9 TPM/P
63,5	53,97	11,1	3,81	58,9	62,12	TPM/P 9608	2500-2125	63,5x53,97x11,1 TPM/P
66,67	50,8	19,05	6,35	62,1	65,27	TPM/P 9609	2625-2000	66,67x50,8x19,05 TPM/P
76,2	57,15	23,79	6,35	70,4	74,5	TPM/P 9610	3000-2250	76,2x57,15x23,79 TPM/P
88,9	69,85	23,79	6,35	83,08	87,22	TPM/P 9611	3500-2750	88,9x69,85x23,79 TPM/P
101,6	82,55	23,79	6,35	95,78	99,9	TPM/P 9612	4000-3250	101,6x82,55x23,79 TPM/P
127	101,6	32,15	6,35	120,09	124,98	TPM/P 9613	5000-4000	127x101,6x32,15 TPM/P
152,4	127	32,15	6,35	145.44	150.35	TPM/P 9614	6000-5000	152,4x127x32,15 TPM/P
177,8	152,4	32,15	6,35	170,8	175,75	TPM/P 9615	7000-6000	177,8x152,4x32,15 TPM/P

Размеры профиля TPM-E

Техническая таблица размеров

D	d	H	S	M	F	Дополнительное обозначение	Параметр 8	Параметр 9
25	15	12,5	4	22	24	TPM/E 9000	098059	25x15x12,5 TPM/E
25	15	16,4	6,35	21,45	23,5	TPM/E 9001	098059	25x15x16,4 TPM/E
25	17	10	4	22	24	TPM/E 9002	098066	25x17x10 TPM/E
30	17	15,4	6,35	26,5	28,5	TPM/E 9003	118066	30x17x15,4 TPM/E
32	22	12,5	4	29	31	TPM/E 9004	125086	32x22x12,5 TPM/E
32	22	16,4	6,35	28,5	30,5	TPM/E 9005	125086	32x22x16,4 TPM/E
32	24	10	4	29	31	TPM/E 9006	125094	32x24x10 TPM/E
35	25	16,4	6,35	31,4	33,5	TPM/E 9007	137098	35x25x16,4 TPM/E
40	30	16,4	6,35	35,4	38,5	TPM/E 9008	157118	40x30x16,4 TPM/E
40	30	12,5	4	37	39	TPM/E 9009	157118	40x30x12,5 TPM/E
40	30	12,5	4	36	39	TPM/E 9010	157118	40x30x12,5 TPM/E
40	32	10	4	37	39	TPM/E 9011	157125	40x32x10 TPM/E
40	24	18,4	6,35	35,4	38,7	TPM/E 9012	157094	40x24x18,4 TPM/E
45	29	18,4	6,35	40,4	43,7	TPM/E 9013	177114	45x29x18,4 TPM/E
45	35	16,4	6,35	40,4	43,5	TPM/E 9014	177137	45x35x16,4 TPM/E
50	34	18,4	6,35	45,41	48,7	TPM/E 9015	196133	50x34x18,4 TPM/E
50	35	20	5	46	48,5	TPM/E 9016	196137	50x35x20 TPM/E
50	40	12,5	4	47	49	TPM/E 9017	196157	50x40x12,5 TPM/E
55	39	18,4	6,35	50,37	53,65	TPM/E 9018	216153	55x39x18,4 TPM/E
55	45	12,5	4	52	54	TPM/E 9019	216177	55x45x12,5 TPM/E
60	44	18,4	TPM/E 9020	236173	—	—	—	60x44x18,4 TPM/E
63	47	18,4	6,35	58,39	61,63	TPM/E 9021	248185	63x47x18,4 TPM/E
63	48	20	TPM/E 9022	248188	—	—	—	63x48x20 TPM/E
63	53	12,5	4	60	62	TPM/E 9023	248208	63x53x12,5 TPM/E
65	50	18,4	6,35	60,41	63,64	TPM/E 9024	255196	65x50x18,4 TPM/E
70	50	22,4	6,35	64,18	68,34	TPM/E 9025	275196	70x50x22,4 TPM/E
70	55	20	5	66	68,5	TPM/E 9026	275216	70x55x20 TPM/E
75	55	22,4	6,35	69,18	73,32	TPM/E 9027	295216	75x55x22,4 TPM/E
80	60	22,4	6,35	74,16	78,34	TPM/E 9028	314236	80x60x22,4 TPM/E
80	60	25	6,35	75	78	TPM/E 9029	314236	80x60x25 TPM/E
80	65	20	5	76	78,5	TPM/E 9030	314255	80x65x20 TPM/E
85	65	22,4	6,35	79,16	83,34	TPM/E 9031	334255	85x65x22,4 TPM/E
85	75	20	4	81	83,34	TPM/E 9032	334295	85x75x20 TPM/E
90	70	22,4	6,35	84,15	88,31	TPM/E 9033	354275	90x70x22,4 TPM/E
90	75	20	5	86	88,5	TPM/E 9034	354295	90x75x20 TPM/E
95	75	22,4	6,35	89,15	93,31	TPM/E 9035	374295	95x75x22,4 TPM/E
100	75	22,4	6,35	93,14	98,05	TPM/E 9036	393295	100x75x22,4 TPM/E
100	80	25	6,35	95	98	TPM/E 9037	393314	100x80x25 TPM/E
100	85	20	5	96	98,5	TPM/E 9038	393334	100x85x20 TPM/E
100	86	20	5	96	98,5	TPM/E 9039	393338	100x86x20 TPM/E
105	80	22,4	6,35	98,09	103,03	TPM/E 9040	413314	105x80x22,4 TPM/E
110	85	22,4	6,35	103,1	108	TPM/E 9041	433334	110x85x22,4 TPM/E
110	85	25,4	6,35	103,1	108	TPM/E 9042	433334/1	110x85x25,4 TPM/E
110	90	25,3	6,4	104,1	108,3	TPM/E 9043	433354	110x90x25,3 TPM/E
110	95	20	5	105	108	TPM/E 9044	433374	110x95x20 TPM/E
115	90	22,4	6,35	108,1	113,02	TPM/E 9045	452354	115x90x22,4 TPM/E
120	95	22,4	6,35	113,1	118,02	TPM/E 9046	472374	120x95x22,4 TPM/E
125	100	25,4	6,35	118,08	122,96	TPM/E 9047	492393	125x100x25,4 TPM/E
125	100	32	10	119	123	TPM/E 9048	492393	125x100x32 TPM/E
125	105	25,4	6,35	119,1	123,3	TPM/E 9049	492413	125x105x25,4 TPM/E
130	105	25,4	9,52	122,6	127,5	TPM/E 9050	511413	130x105x25,4 TPM/E
125	105	25	6,35	120	123	TPM/E 9051	492413	125x105x25 TPM/E
130	105	25,3	6,35	123,1	128	TPM/E 9052	511413	130x105x25,3 TPM/E
135	110	25,4	9,52	127,6	132,5	TPM/E 9053	531433	135x110x25,4 TPM/E
140	115	25,4	9,52	132,6	137,5	TPM/E 9054	551452	140x115x25,4 TPM/E
140	115	25,4	6,35	133	138	TPM/E 9055	551452/1	140x115x25,4 TPM/E
140	120	25	6,35	135	138	TPM/E 9056	551472	140x120x25 TPM/E
145	120	25,4	9,52	137,6	142,5	TPM/E 9057	570472	145x120x25,4 TPM/E
150	125	25,4	9,52	142,6	147,5	TPM/E 9058	590492	150x125x25,4 TPM/E
150	130	25,4	6,35	144,1	148,3	TPM/E 9059	590511	150x130x25,4 TPM/E
155	130	25,4	9,52	147,6	152,5	TPM/E 9060	610511	155x130x25,4 TPM/E
160	135	25,4	9,52	152,6	157,5	TPM/E 9061	629531	160x135x25,4 TPM/E
160	130	32	10	154	158	TPM/E 9062	629511/2	160x130x32 TPM/E
160	140	25	6,35	155	158	TPM/E 9063	629551	160x140x25 TPM/E
160	130	25,4	TPM/E 9064	629511	—	—	—	160x130x25,4 TPM/E
160	130	25,4	6,35	153	157,5	TPM/E 9065	629511/1	160x130x25,4 TPM/E
165	140	25,4	9,52	157,6	162,5	TPM/E 9066	649551	165x140x25,4 TPM/E
170	145	25,4	12,7	161,72	167	TPM/E 9067	669570	170x145x25,4 TPM/E
175	150	25,4	12,7	166,72	172	TPM/E 9068	688590	175x150x25,4 TPM/E
180	155	25,4	12,7	171,72	177	TPM/E 9069	708610	180x155x25,4 TPM/E
180	150	35,4	6,35	172,95	177	TPM/E 9070	708590	180x150x35,4 TPM/E
185	160	25,4	12,7	176,72	182	TPM/E 9071	728629	185x160x25,4 TPM/E
190	165	25,4	12,7	181,72	187	TPM/E 9072	748649	190x165x25,4 TPM/E
195	170	25,4	12,7	186,72	192	TPM/E 9073	767699	195x170x25,4 TPM/E
200	170	35,4	6,35	193	198	TPM/E 9074	787669	200x170x35,4 TPM/E
200	170	36	12,5	192	197	TPM/E 9075	787669/1	200x170x36 TPM/E
200	175	25,4	12,7	191,62	197	TPM/E 9076	787688	200x175x25,4 TPM/E
210	185	25,4	12,7	201,62	207	TPM/E 9077	826728	210x185x25,4 TPM/E
220	190	35,4	6,35	212,7	217	TPM/E 9078	866748	220x190x35,4 TPM/E
220	195	25,4	12,7	211,62	217	TPM/E 9079	866767	220x195x25,4 TPM/E
225	200	25,4	12,7	216,62	222	TPM/E 9080	886787	225x200x25,4 TPM/E
230	205	25,4	12,7	221,62	227	TPM/E 9081	905807	230x205x25,4 TPM/E
240	215	25,4	12,7	231,62	237	TPM/E 9082	944846	240x215x25,4 TPM/E
250	225	25,4	12,7	241,62	247	TPM/E 9083	984886	250x225x25,4 TPM/E
250	220	35,4	6,35	242,9	247	TPM/E 9084	984866	250x220x35,4 TPM/E
250	220	36	12,5	242	247	TPM/E 9085	984866/1	250x220x36 TPM/E
260	235	35,4	12,7	252,9	257	TPM/E 9086	1024925	260x235x35,4 TPM/E
280	250	35,4	9,52	272,9	277	TPM/E 9087	1102984	280x250x35,4 TPM/E
320	290	35,4	9,52	312,4	317	TPM/E 9088	12591141	320x290x35,4 TPM/E
320	290	36	12,7	312	317	TPM/E 9089	12591141/1	320x290x36 TPM/E

Размеры профиля TPM-P

Техническая таблица размеров

D	d	H	S	M	F	Дополнительное обозначение	Параметр 8	Параметр 9
38,1	28,57	11,1	3,81	33,63	36,8	TPM/P 9600	1500-1125	38,1x28,57x11,1 TPM/P
44,45	28,57	19,05	6,35	39,87	43,12	TPM/P 9601	1750-1125	44,45x28,57x19,05 TPM/P
50,8	34,92	19,05	6,35	46,23	49,5	TPM/P 9602	2000-1375	50,8x34,92x19,05 TPM/P
50,8	41,27	11,1	3,81	46,27	49,2	TPM/P 9603	2000-1625	50,8x41,27x11,1 TPM/P
53,97	38,1	19,05	6,35	49,4	52,7	TPM/P 9604	2125-1500	53,97x38,1x19,05 TPM/P
60,33	44,45	19,05	6,35	55,73	58,98	TPM/P 9605	2375-1750	60,33x44,45x19,05 TPM/P
63,5	47,62	19,05	6,35	58,9	62,12	TPM/P 9606	2500-1875	63,5x47,62x19,05 TPM/P
63,5	50,8	14,9	6,35	58,9	62,12	TPM/P 9607	2500-2000	63,5x50,8x14,9 TPM/P
63,5	53,97	11,1	3,81	58,9	62,12	TPM/P 9608	2500-2125	63,5x53,97x11,1 TPM/P
66,67	50,8	19,05	6,35	62,1	65,27	TPM/P 9609	2625-2000	66,67x50,8x19,05 TPM/P
76,2	57,15	23,79	6,35	70,4	74,5	TPM/P 9610	3000-2250	76,2x57,15x23,79 TPM/P
88,9	69,85	23,79	6,35	83,08	87,22	TPM/P 9611	3500-2750	88,9x69,85x23,79 TPM/P
101,6	82,55	23,79	6,35	95,78	99,9	TPM/P 9612	4000-3250	101,6x82,55x23,79 TPM/P
127	101,6	32,15	6,35	120,09	124,98	TPM/P 9613	5000-4000	127x101,6x32,15 TPM/P
152,4	127	32,15	TPM/P 9614	6000-5000	—	—	—	152,4x127x32,15 TPM/P
177,8	152,4	32,15	6,35	170,8	175,75	TPM/P 9615	7000-6000	177,8x152,4x32,15 TPM/P
