Уплотнение поршня 50-10-14 K57 NBR/METAL
Код товара: УП-00101838 · Артикул: K57-050
Параметры изделия
- Профиль
- K57
- ЕТО
- NADUOP
- Назначение
- Пневматика
- Материал
- NBR/METAL
- Производитель
- KASTAS SEALING TECHNOLOGIES EU
- d, мм
- 10
- D, мм
- 50
- H, мм
- 14
Описание изделия
Уплотнение поршня 50-10-14 K57 NBR/METAL. Изделие относится к группе NADUOP и имеет профиль K57.

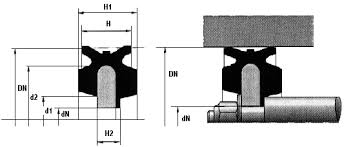

NADUOP — моноблочное поршневое уплотнение двойного действия для пневматических цилиндров со встроенным металлическим диском и вулканизированным эластомерным рабочим элементом.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание пневматического уплотнения NADUOP

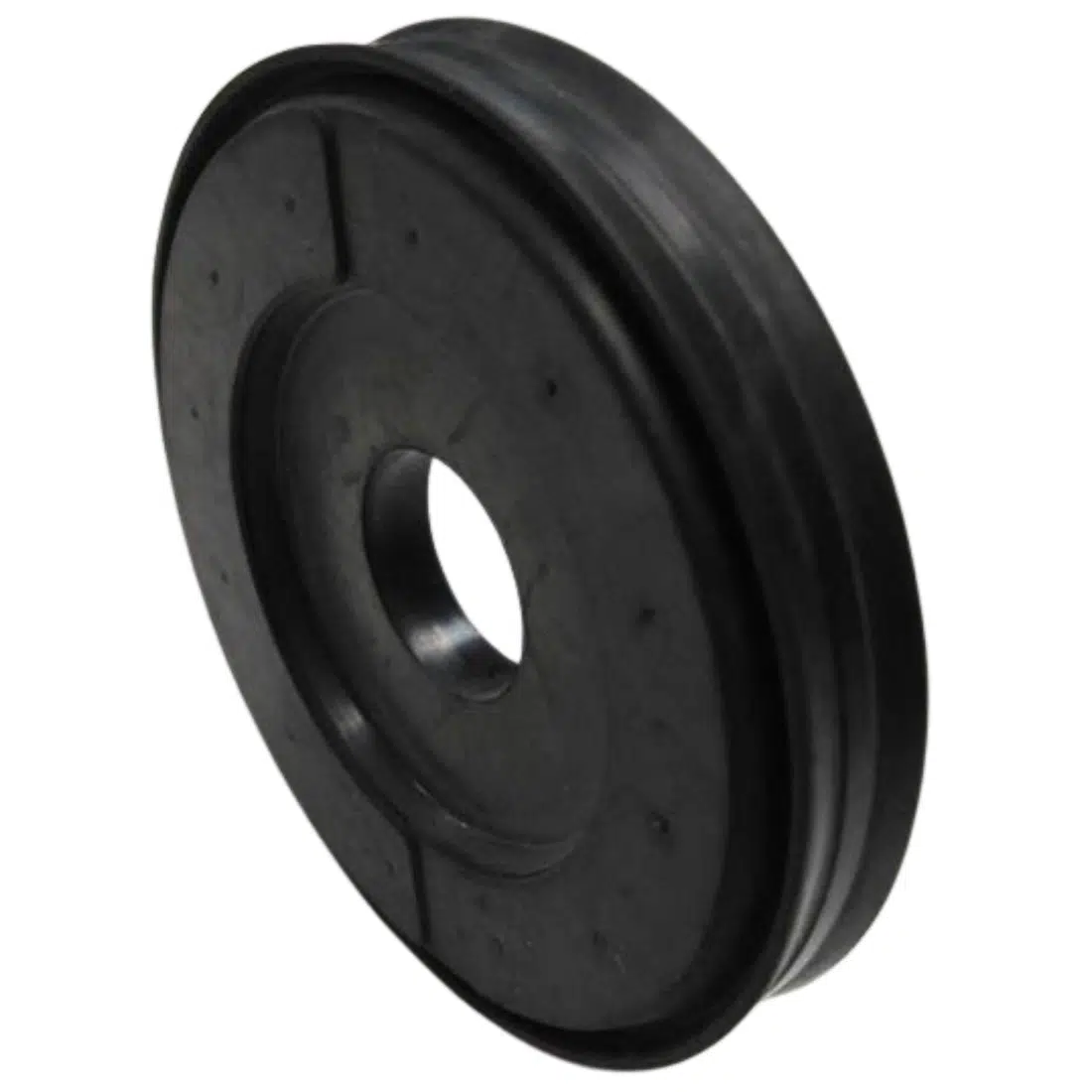

Уплотнение NADUOP представляет собой цельный поршень двойного действия, предназначенный для эксплуатации в пневматических цилиндрах. Конструкция состоит из металлической основы, на которую методом вулканизации наносится эластомерный уплотнительный элемент.
Геометрия рабочих кромок обеспечивает стабильную герметизацию, плавный ход поршня и снижение эффекта прилипания-скольжения при изменении направления движения. Боковые разгрузочные канавки способствуют эффективному сбросу давления в конце хода.
Моноблочная конструкция позволяет отказаться от дополнительных демпфирующих элементов и упрощает монтаж уплотнения на поршневой шток. Профиль рассчитан на продолжительную эксплуатацию в пневматических системах промышленного оборудования.
Для стандартного исполнения используется нитрильный каучук NBR с металлическим основанием. Для высокотемпературных условий возможно изготовление из FKM (Viton).
Технические характеристики NADUOP
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Metal | до 1 м/с | -20°C…+100°C | до 1 МПа / 10 bar | пневматические цилиндры двойного действия |
| FKM (Viton) / Metal | до 1 м/с | -20°C…+200°C | до 1 МПа / 10 bar | высокотемпературные пневматические системы |
Преимущества уплотнения NADUOP
- моноблочная конструкция с металлической основой
- готовность к установке без дополнительных элементов
- сниженный эффект прилипания-скольжения
- эффективный сброс давления благодаря боковым пазам
- плавный ход и стабильная герметизация
- высокий ресурс работы в пневматических цилиндрах
- подходит для цилиндров из стали и алюминия
Профили и аналоги
Обозначения профилей в группе NADUOP. Для замены сопоставьте размеры, материал и исполнение.
