Пневматическое поршневое уплотнение NADUOP
NADUOP — моноблочное поршневое уплотнение двойного действия для пневматических цилиндров со встроенным металлическим диском и вулканизированным эластомерным рабочим элементом.
Описание пневматического уплотнения NADUOP
Уплотнение NADUOP представляет собой цельный поршень двойного действия, предназначенный для эксплуатации в пневматических цилиндрах. Конструкция состоит из металлической основы, на которую методом вулканизации наносится эластомерный уплотнительный элемент.
Геометрия рабочих кромок обеспечивает стабильную герметизацию, плавный ход поршня и снижение эффекта прилипания-скольжения при изменении направления движения. Боковые разгрузочные канавки способствуют эффективному сбросу давления в конце хода.
Моноблочная конструкция позволяет отказаться от дополнительных демпфирующих элементов и упрощает монтаж уплотнения на поршневой шток. Профиль рассчитан на продолжительную эксплуатацию в пневматических системах промышленного оборудования.
Для стандартного исполнения используется нитрильный каучук NBR с металлическим основанием. Для высокотемпературных условий возможно изготовление из FKM (Viton).
Технические характеристики NADUOP
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Metal | до 1 м/с | -20°C…+100°C | до 1 МПа / 10 bar | пневматические цилиндры двойного действия |
| FKM (Viton) / Metal | до 1 м/с | -20°C…+200°C | до 1 МПа / 10 bar | высокотемпературные пневматические системы |
Преимущества уплотнения NADUOP
- моноблочная конструкция с металлической основой
- готовность к установке без дополнительных элементов
- сниженный эффект прилипания-скольжения
- эффективный сброс давления благодаря боковым пазам
- плавный ход и стабильная герметизация
- высокий ресурс работы в пневматических цилиндрах
- подходит для цилиндров из стали и алюминия
Аналоги и взаимозаменяемость NADUOP
Уплотнение NADUOP взаимозаменяемо с рядом моноблочных поршневых уплотнений при совпадении размеров посадочного места и условий эксплуатации.

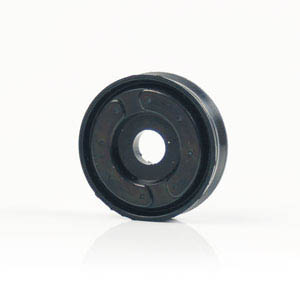

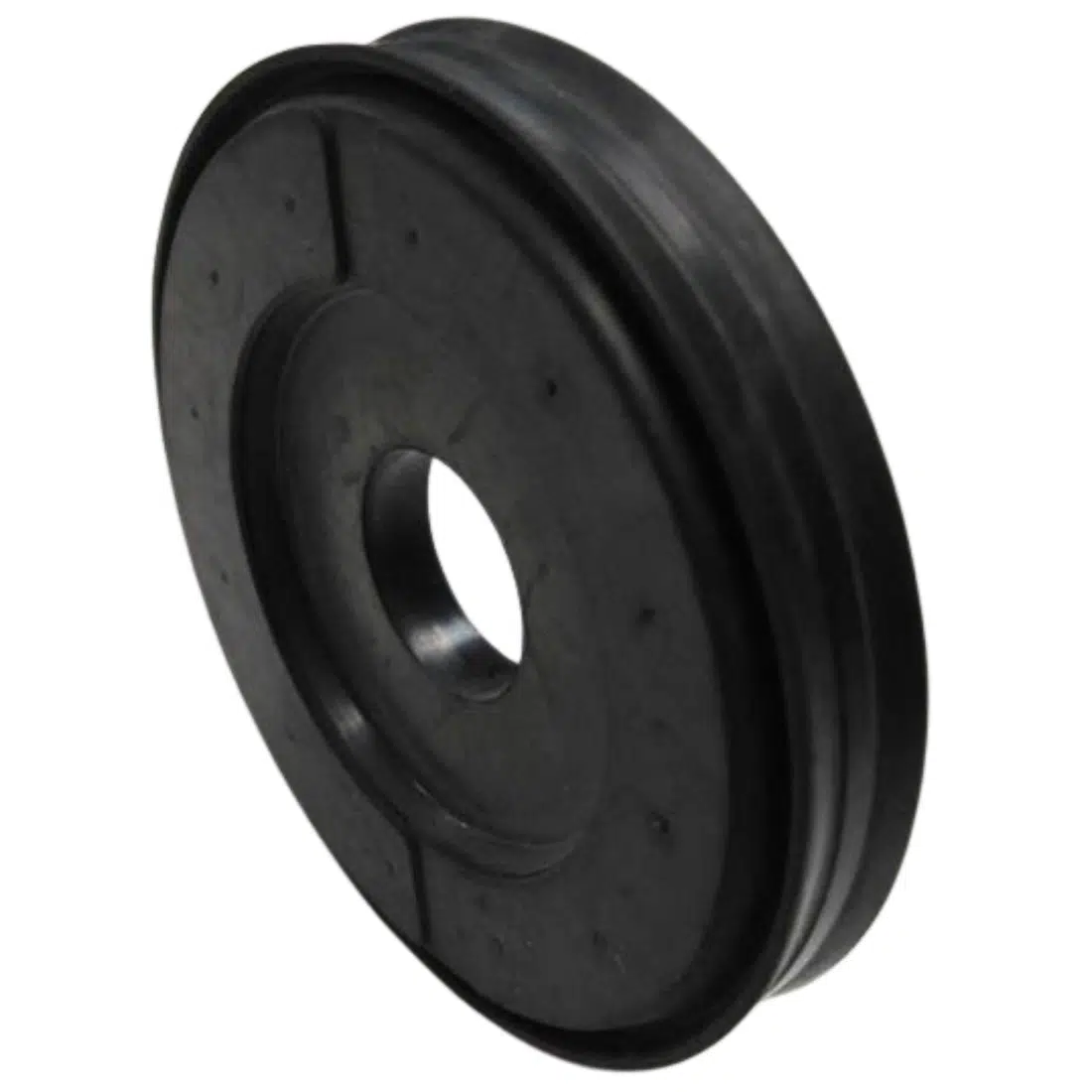

Визуальная схема и геометрия профиля NADUOP
Изображения показывают форму профиля, рабочие кромки и посадочную геометрию поршневого пневматического уплотнения NADUOP для подбора размеров и сравнения с аналогами.
Размеры профиля NADUOP
Техническая таблица размеров
| d | D | H | L | D1 | H1 | S | R | Артикул | Полное наименование |
|---|---|---|---|---|---|---|---|---|---|
| 8 | 3 | 4,8 | 6 | 4,2 | 2,1 | 1,8 | — | 407194 | 8x3x4,8x6x4,2x2,1x1,8 NADUOP |
| 10 | 3 | 8 | 4,2 | 5,2 | 1,8 | 5 | — | 407199 | 10x3x8x4,2x5,2x1,8x5 NADUOP |
| 12 | 4,5 | 6,6 | 9,8 | 5,2 | 6,2 | 2,3 | — | 407203 | 12x4,5x6,6x9,8x5,2x6,2x2,3 NADUOP |
| 16 | 4,5 | 6,7 | 13,2 | 5,7 | 6,7 | 2,3 | — | 407205 | 16x4,5x6,7x13,2x5,7x6,7x2,3 NADUOP |
| 6 | 8,7 | 16,8 | 6,7 | 7,7 | 2,8 | 5 | 20 | 407207 | 6x8,7x16,8x6,7x7,7x2,8x5x20 NADUOP |
| 25 | 10,6 | 21,8 | 8 | 9 | 3,3 | 7 | — | 407209 | 25x10,6x21,8x8x9x3,3x7 NADUOP |
| 32 | 8 | 15 | 28,8 | 8 | 9 | 4,5 | — | 451057 | 32x8x15x28,8x8x9x4,5 NADUOP |
| 40 | 10 | 36,8 | 8,5 | 10 | 4,5 | 17 | — | 451142 | 40x10x36,8x8,5x10x4,5x17 NADUOP |
| 50 | 10 | 25 | 46,8 | 8,5 | 10 | 4,5 | — | 451144 | 50x10x25x46,8x8,5x10x4,5 NADUOP |
| 63 | 16 | 35,5 | 58,8 | 9,5 | 12 | 5,5 | — | 451146 | 63x16x35,5x58,8x9,5x12x5,5 NADUOP |
| 80 | 16 | 48,5 | 74,8 | 9,5 | 12 | 5,5 | — | 451147 | 80x16x48,5x74,8x9,5x12x5,5 NADUOP |
| 100 | 16 | 49 | 96,8 | 12,5 | 15 | 8,5 | — | 451148 | 100x16x49x96,8x12,5x15x8,5 NADUOP |
| 100 | 16 | 12,5 | — | — | — | — | — | 451148 | 100x16x12,5 NADUOP |
