Уплотнение поршня 32-22-11 K20 NBR/POM
Код товара: УП-00112772 · Артикул: K20-032-022
Параметры изделия
- Профиль
- K20
- ЕТО
- K20
- Назначение
- Гидравлика
- Материал
- NBR/POM
- Производитель
- KASTAS SEALING TECHNOLOGIES EU
- d, мм
- 22
- D, мм
- 32
- H, мм
- 11
Описание изделия
Уплотнение поршня 32-22-11 K20 NBR/POM. Изделие относится к группе K20 и имеет профиль K20.
K20 — поршневое уплотнение двойного действия турецкого производителя Kastas, выполненное как более простая и облегченная версия профилей серии TPM для стандартной промышленной и мобильной гидравлики.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание поршневого уплотнения K20
Поршневое уплотнение K20 предназначено для гидравлических цилиндров двустороннего действия и применяется в узлах со стандартными рабочими нагрузками, где требуется стабильная герметизация при умеренном давлении и компактной посадочной геометрии. Профиль разработан турецким производителем Kastas как более упрощенная версия композитных уплотнений типа TPM.

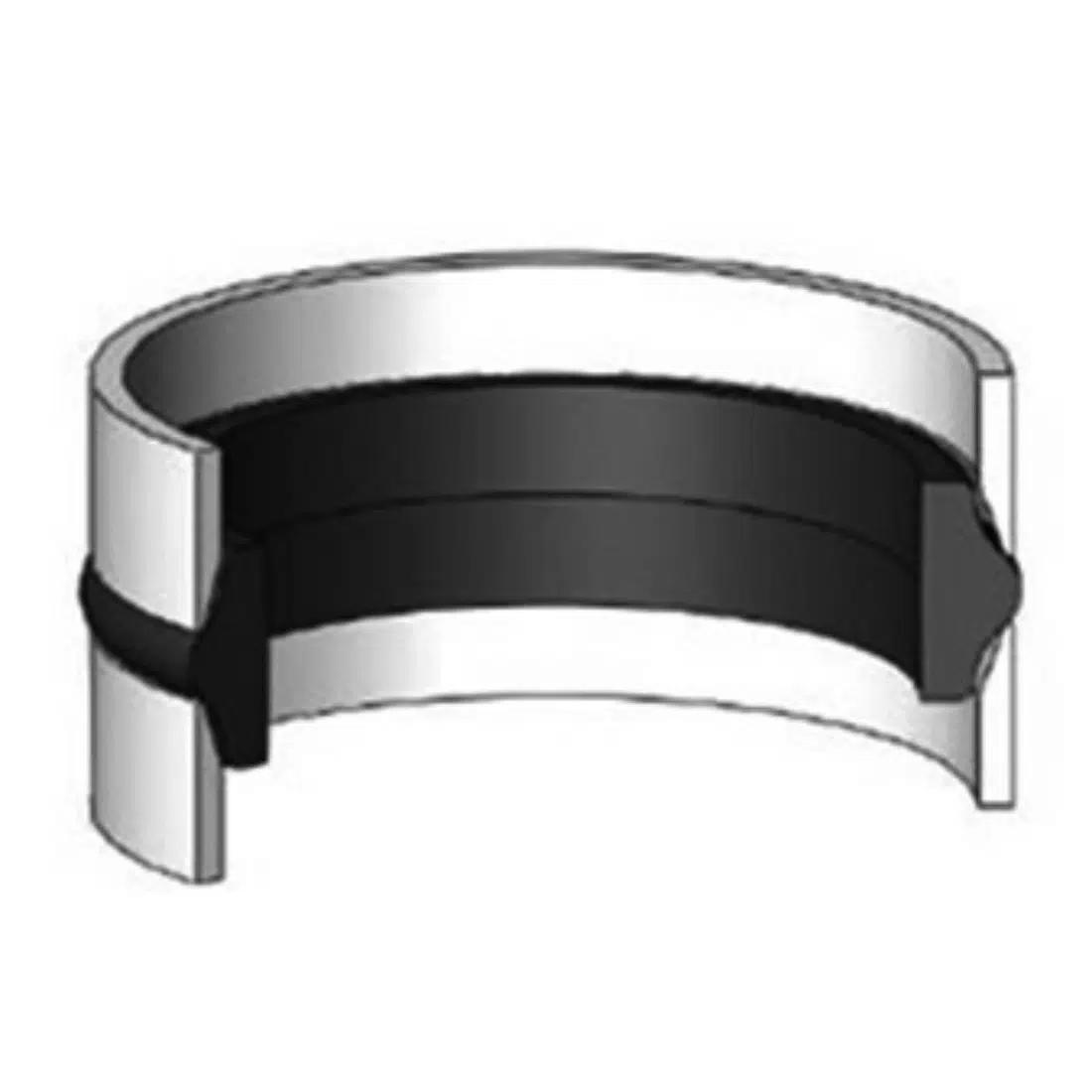

Конструкция включает центральный уплотняющий элемент из нитрильного каучука и два направляющих кольца из POM. В отличие от многокомпонентных тяжелых профилей, K20 имеет более простую трехэлементную схему, что облегчает монтаж, снижает требования к посадочному пространству и делает уплотнение удобным для серийных гидроцилиндров средней мощности.
Направляющие кольца воспринимают боковые нагрузки, стабилизируют положение поршня и уменьшают риск контакта металла с металлом при рабочем ходе. Одновременно центральный эластомерный элемент обеспечивает герметизацию в обе стороны движения поршня и сохраняет устойчивость к износу в условиях стандартной мобильной гидравлики.
Профиль K20 широко используется в сельскохозяйственной технике, стандартных гидроцилиндрах, коммунальных машинах и промышленном оборудовании.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / POM | до 0.5 м/с | -30°C…+105°C | до 15 МПа / 150 bar | стандартные гидроцилиндры, сельскохозяйственная техника, мобильная гидравлика, промышленное оборудование |
Преимущества уплотнения K20
- упрощенная версия профилей TPM для стандартных гидравлических систем
- трехэлементная конструкция облегчает установку и обслуживание
- направляющие кольца из POM стабилизируют положение поршня
- компактная геометрия уменьшает требования к посадочной канавке
- нитрильный уплотняющий элемент обеспечивает стабильную герметизацию в обе стороны хода
- подходит для серийных гидроцилиндров средней нагрузки
- эффективно работает в мобильной и сельскохозяйственной гидравлике
Профили и аналоги
Обозначения профилей в группе K20. Для замены сопоставьте размеры, материал и исполнение.
