Поршневое уплотнение K20 для гидроцилиндров
K20 — поршневое уплотнение двойного действия турецкого производителя Kastas, выполненное как более простая и облегченная версия профилей серии TPM для стандартной промышленной и мобильной гидравлики.
Описание поршневого уплотнения K20
Поршневое уплотнение K20 предназначено для гидравлических цилиндров двустороннего действия и применяется в узлах со стандартными рабочими нагрузками, где требуется стабильная герметизация при умеренном давлении и компактной посадочной геометрии. Профиль разработан турецким производителем Kastas как более упрощенная версия композитных уплотнений типа TPM.
Конструкция включает центральный уплотняющий элемент из нитрильного каучука и два направляющих кольца из POM. В отличие от многокомпонентных тяжелых профилей, K20 имеет более простую трехэлементную схему, что облегчает монтаж, снижает требования к посадочному пространству и делает уплотнение удобным для серийных гидроцилиндров средней мощности.
Направляющие кольца воспринимают боковые нагрузки, стабилизируют положение поршня и уменьшают риск контакта металла с металлом при рабочем ходе. Одновременно центральный эластомерный элемент обеспечивает герметизацию в обе стороны движения поршня и сохраняет устойчивость к износу в условиях стандартной мобильной гидравлики.
Профиль K20 широко используется в сельскохозяйственной технике, стандартных гидроцилиндрах, коммунальных машинах и промышленном оборудовании.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / POM | до 0.5 м/с | -30°C…+105°C | до 15 МПа / 150 bar | стандартные гидроцилиндры, сельскохозяйственная техника, мобильная гидравлика, промышленное оборудование |
Преимущества уплотнения K20
- упрощенная версия профилей TPM для стандартных гидравлических систем
- трехэлементная конструкция облегчает установку и обслуживание
- направляющие кольца из POM стабилизируют положение поршня
- компактная геометрия уменьшает требования к посадочной канавке
- нитрильный уплотняющий элемент обеспечивает стабильную герметизацию в обе стороны хода
- подходит для серийных гидроцилиндров средней нагрузки
- эффективно работает в мобильной и сельскохозяйственной гидравлике
Аналоги и взаимозаменяемость K20
K20 подбирается как компактное поршневое уплотнение двойного действия при совпадении посадочных размеров, материала, температуры и рабочих нагрузок. При замене важно учитывать упрощенную трехэлементную конструкцию профиля, допустимое давление и отсутствие усиленной антиэкструзионной системы, характерной для тяжелых серий TPM.

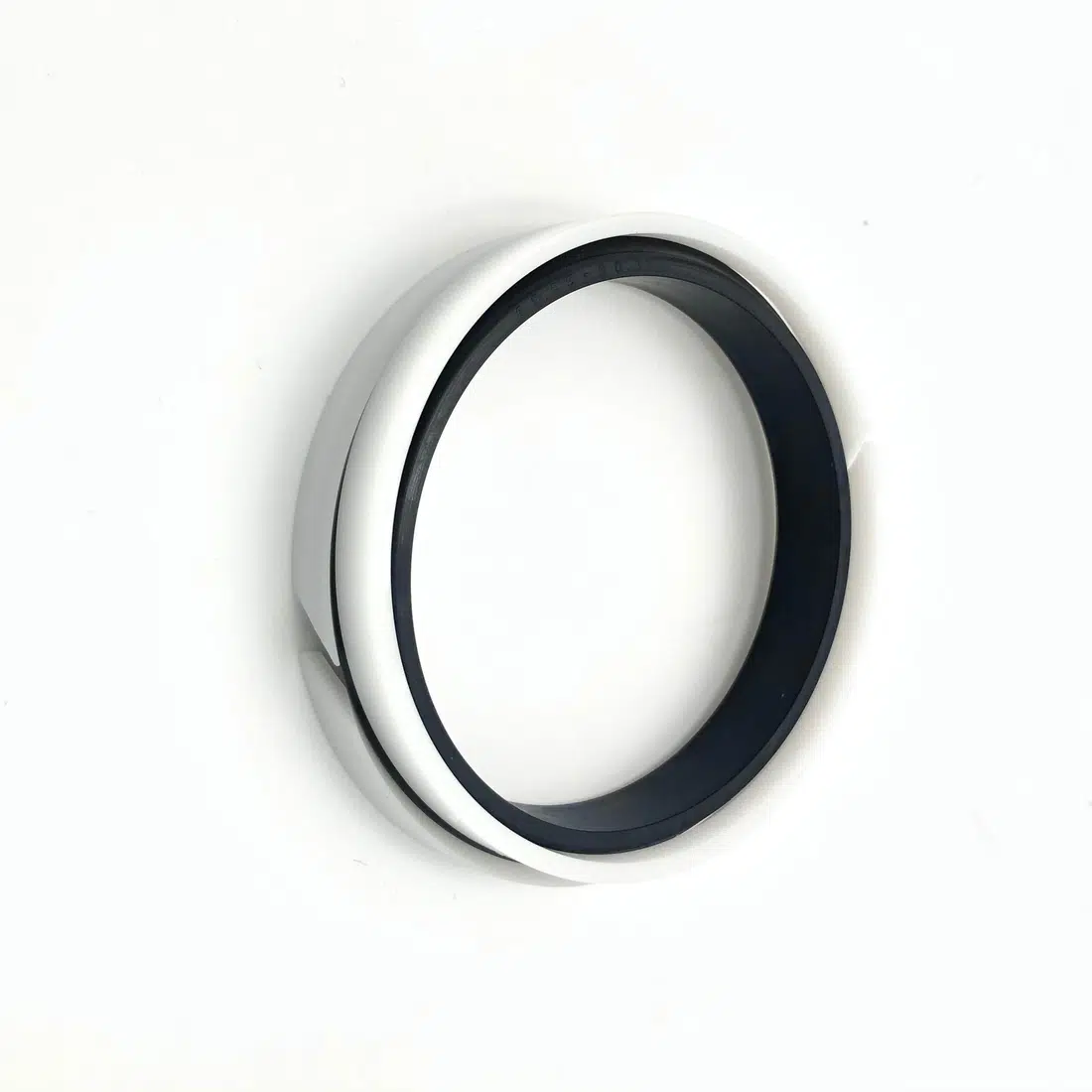

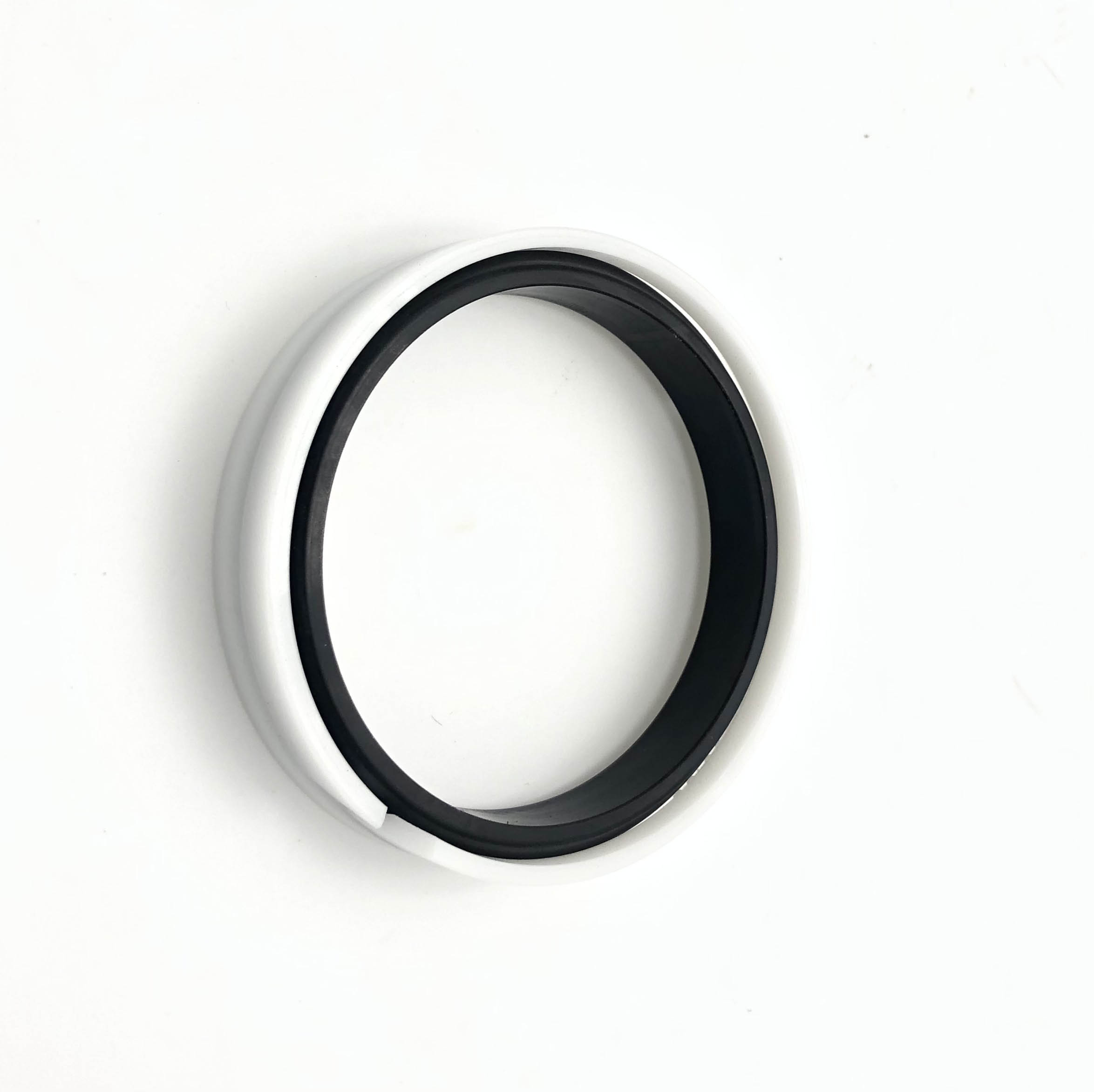

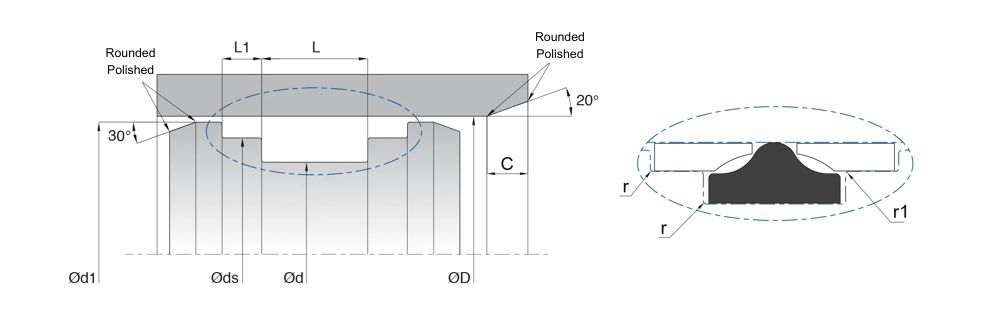

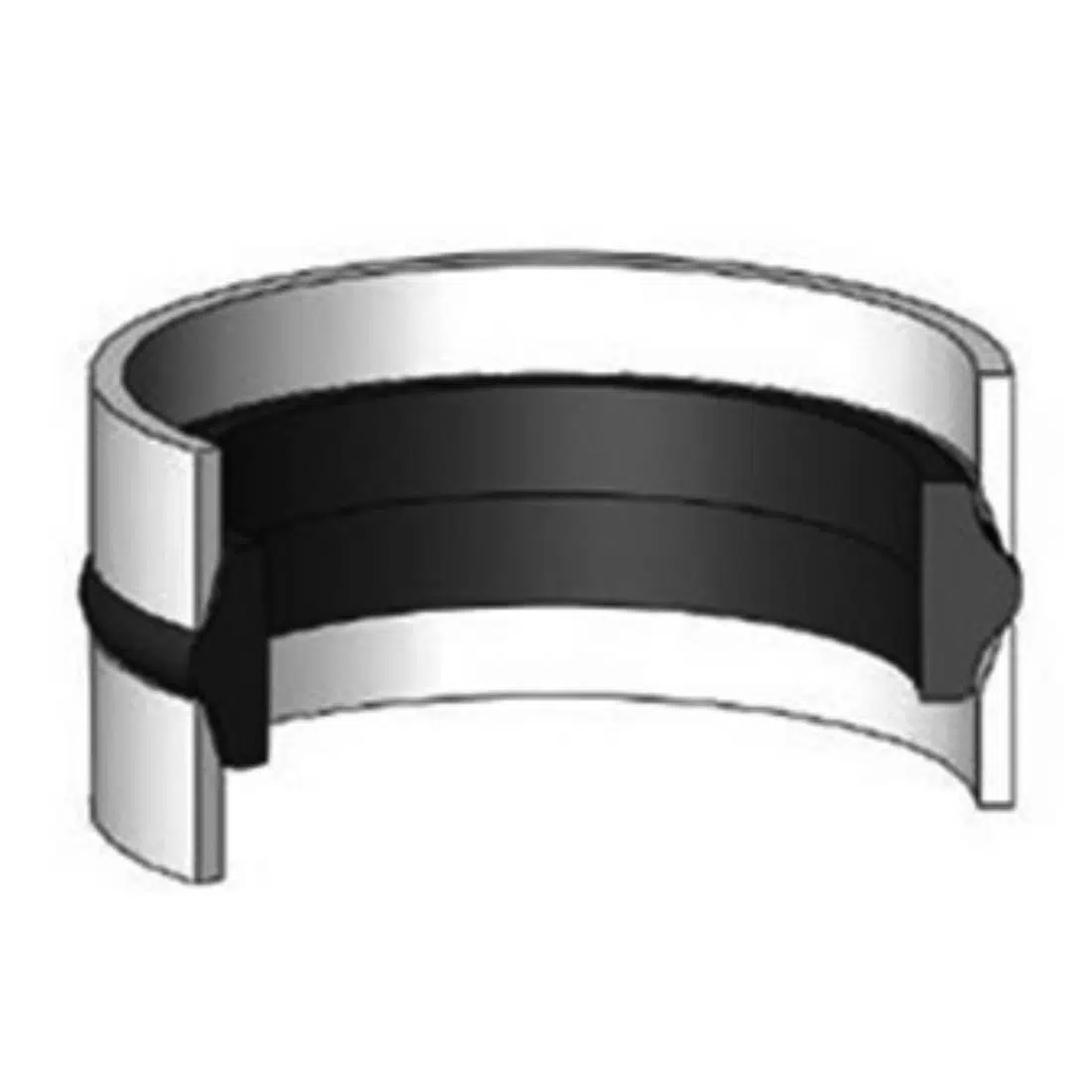

Фотографии и рендеры поршневое гидравлическое уплотнение K20
Фотографии и рендеры поршневого гидравлического уплотнения K20 — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
