Уплотнение поршня 300-282-12,3 NPQ2 PTFE/BRONZE/NBR
Код товара: УП-00184825 · Артикул: NPQ2 300 Q3-277 NBR+XR 2-379/276
Параметры изделия
- Профиль
- NPQ2
- ЕТО
- PQ
- Назначение
- Гидравлика
- Материал
- PTFE/BRONZE/NBR
- d, мм
- 282
- D, мм
- 300
- H, мм
- 12,3
Описание изделия
Уплотнение поршня 300-282-12,3 NPQ2 PTFE/BRONZE/NBR. Изделие относится к группе PQ и имеет профиль NPQ2.
PQ — двухстороннее PTFE-поршневое уплотнение, близкое по характеристикам к GER, но с X-образным активирующим кольцом, снижающим трение и увеличивающим ресурс работы.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.

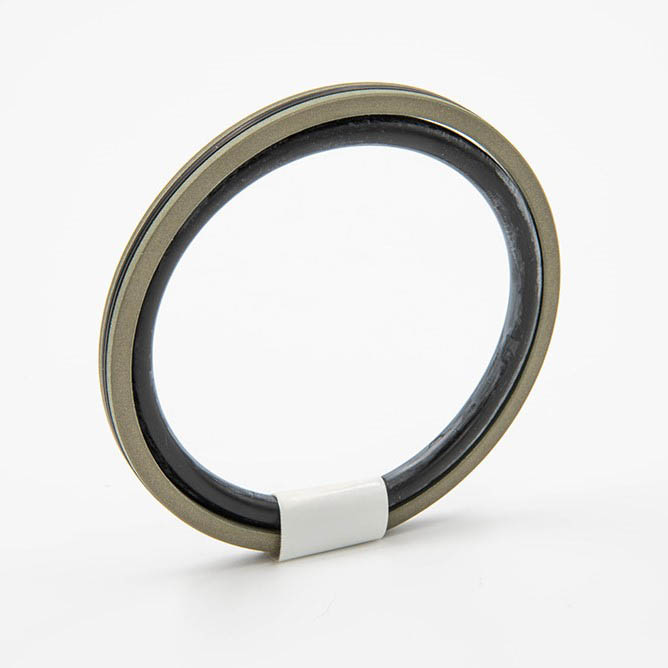

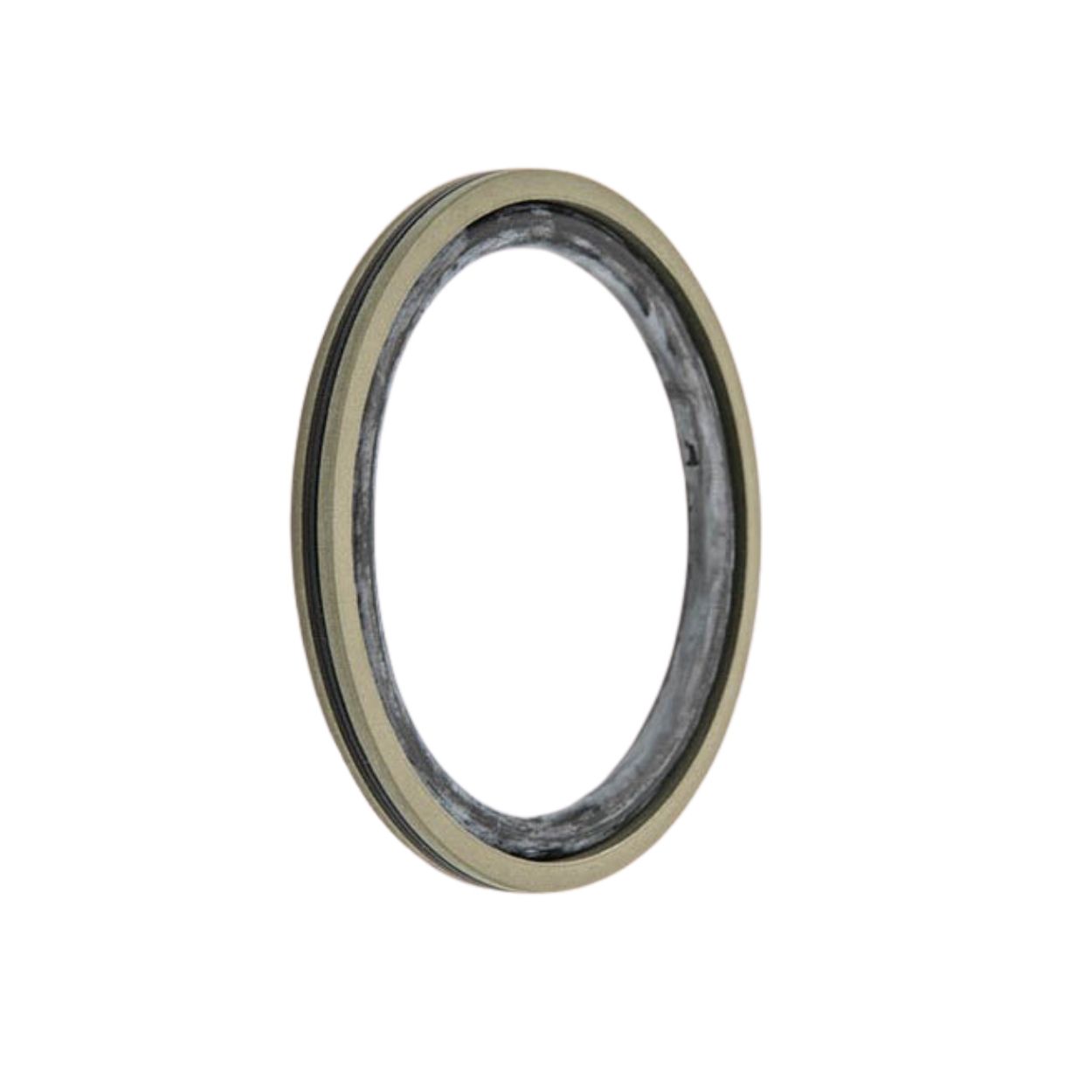

Описание поршневого уплотнения PQ
Профиль PQ относится к двухсторонним композитным PTFE-уплотнениям для гидравлических цилиндров и по общей конструкции максимально близок к серии GER. Уплотнение сочетает рабочее PTFE-кольцо с эластомерным активирующим элементом, обеспечивающим предварительный поджим и стабильную герметизацию в широком диапазоне давлений.

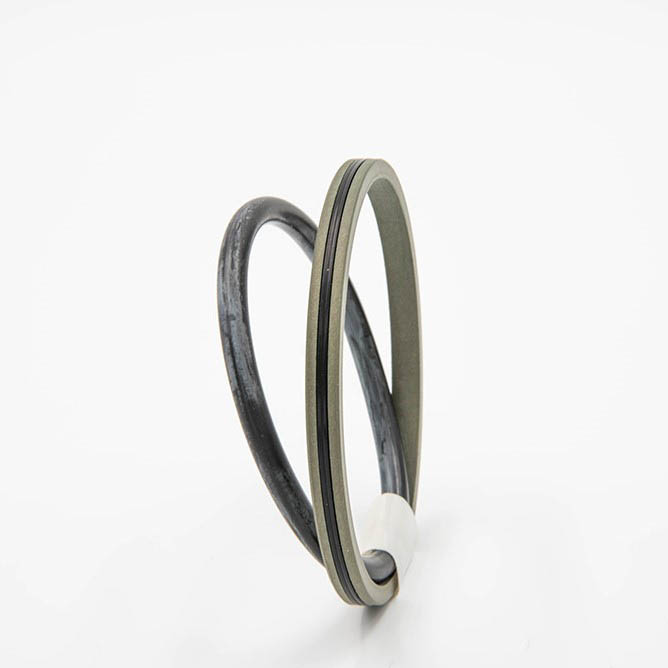

Главная особенность PQ заключается в использовании наружного X-образного кольца (X-Ring) вместо классического O-Ring. Такая конструкция формирует дополнительные микрокамеры удержания масла между рабочими поверхностями уплотнения и цилиндра.
За счет удержания масляной пленки снижается коэффициент трения, уменьшается локальный перегрев PTFE-кольца и существенно увеличивается ресурс уплотнения. Особенно заметно это проявляется при длительной циклической работе гидроцилиндров и высокой частоте перемещений.
По сравнению с классическим GER профиль PQ демонстрирует более стабильную работу в режимах длительной динамики и лучше сохраняет смазывающий слой на поверхности контакта. При этом уплотнение сохраняет все преимущества PTFE-решений: высокую износостойкость, низкое трение и устойчивость к высоким давлениям.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PTFE / Bronze / NBR / X-Ring | до 2 м/с | -30°C…+120°C | до 40 МПа / 400 bar | гидроцилиндры высокой наработки, промышленная и мобильная гидравлика |
| PTFE / Carbon / FKM / X-Ring | до 2 м/с | -20°C…+200°C | до 40 МПа / 400 bar | высокотемпературные гидросистемы и тяжелая промышленность |
Преимущества уплотнения PQ
- двухстороннее PTFE-уплотнение для гидроцилиндров высокого ресурса
- X-образное кольцо удерживает больше масла в рабочих микрокамерах
- уменьшение коэффициента трения по сравнению с классическим GER
- снижение локального нагрева и износа PTFE-кольца
- увеличенный ресурс при циклической динамической работе
- стабильная работа при высоких давлениях и длительных нагрузках
- низкий уровень износа поверхности цилиндра
Профили и аналоги
Обозначения профилей в группе PQ. Для замены сопоставьте размеры, материал и исполнение.
