Поршневое уплотнение PQ
PQ — двухстороннее PTFE-поршневое уплотнение, близкое по характеристикам к GER, но с X-образным активирующим кольцом, снижающим трение и увеличивающим ресурс работы.
Описание поршневого уплотнения PQ
Профиль PQ относится к двухсторонним композитным PTFE-уплотнениям для гидравлических цилиндров и по общей конструкции максимально близок к серии GER. Уплотнение сочетает рабочее PTFE-кольцо с эластомерным активирующим элементом, обеспечивающим предварительный поджим и стабильную герметизацию в широком диапазоне давлений.
Главная особенность PQ заключается в использовании наружного X-образного кольца (X-Ring) вместо классического O-Ring. Такая конструкция формирует дополнительные микрокамеры удержания масла между рабочими поверхностями уплотнения и цилиндра.
За счет удержания масляной пленки снижается коэффициент трения, уменьшается локальный перегрев PTFE-кольца и существенно увеличивается ресурс уплотнения. Особенно заметно это проявляется при длительной циклической работе гидроцилиндров и высокой частоте перемещений.
По сравнению с классическим GER профиль PQ демонстрирует более стабильную работу в режимах длительной динамики и лучше сохраняет смазывающий слой на поверхности контакта. При этом уплотнение сохраняет все преимущества PTFE-решений: высокую износостойкость, низкое трение и устойчивость к высоким давлениям.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PTFE / Bronze / NBR / X-Ring | до 2 м/с | -30°C…+120°C | до 40 МПа / 400 bar | гидроцилиндры высокой наработки, промышленная и мобильная гидравлика |
| PTFE / Carbon / FKM / X-Ring | до 2 м/с | -20°C…+200°C | до 40 МПа / 400 bar | высокотемпературные гидросистемы и тяжелая промышленность |
Преимущества уплотнения PQ
- двухстороннее PTFE-уплотнение для гидроцилиндров высокого ресурса
- X-образное кольцо удерживает больше масла в рабочих микрокамерах
- уменьшение коэффициента трения по сравнению с классическим GER
- снижение локального нагрева и износа PTFE-кольца
- увеличенный ресурс при циклической динамической работе
- стабильная работа при высоких давлениях и длительных нагрузках
- низкий уровень износа поверхности цилиндра
Аналоги и взаимозаменяемость PQ
Профиль PQ подбирается как альтернатива уплотнениям GER и другим PTFE-поршневым решениям при совпадении посадочных размеров, параметров давления и требований к ресурсу. При замене важно учитывать материал PTFE-компаунда, тип активирующего кольца и качество обработки цилиндра.

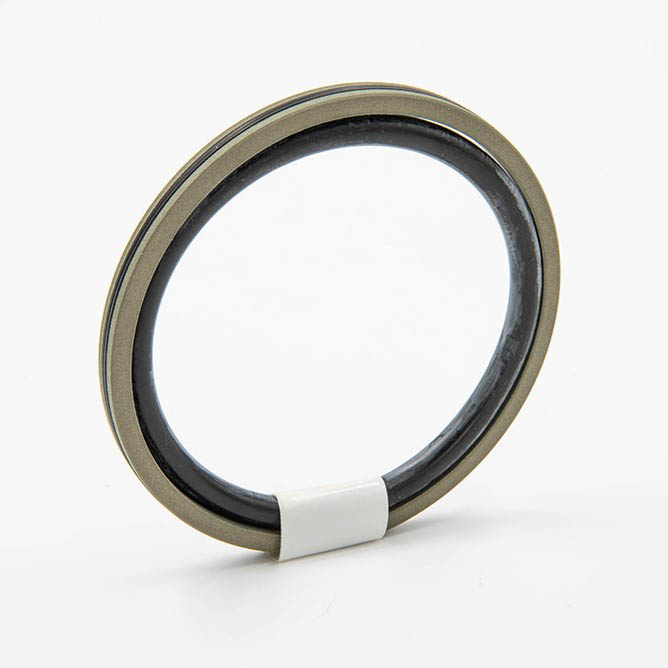

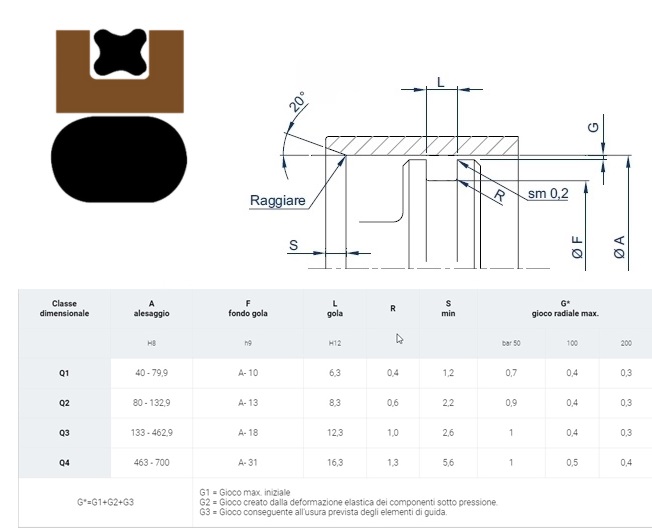

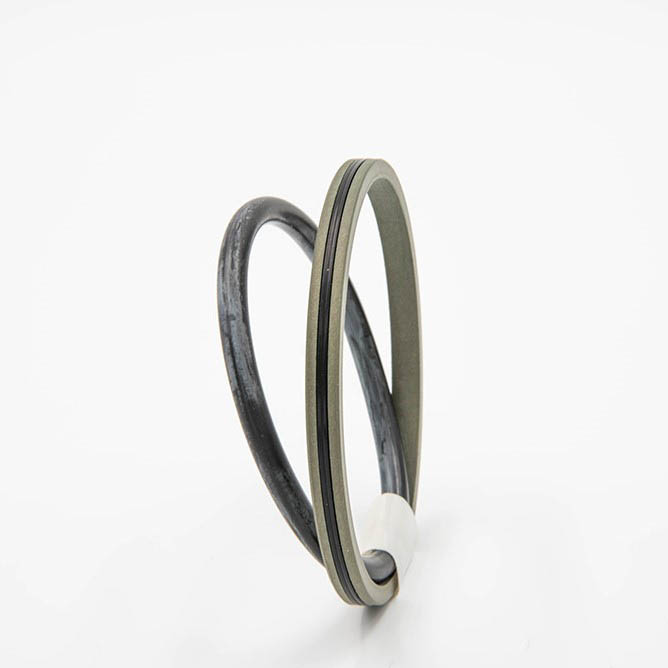

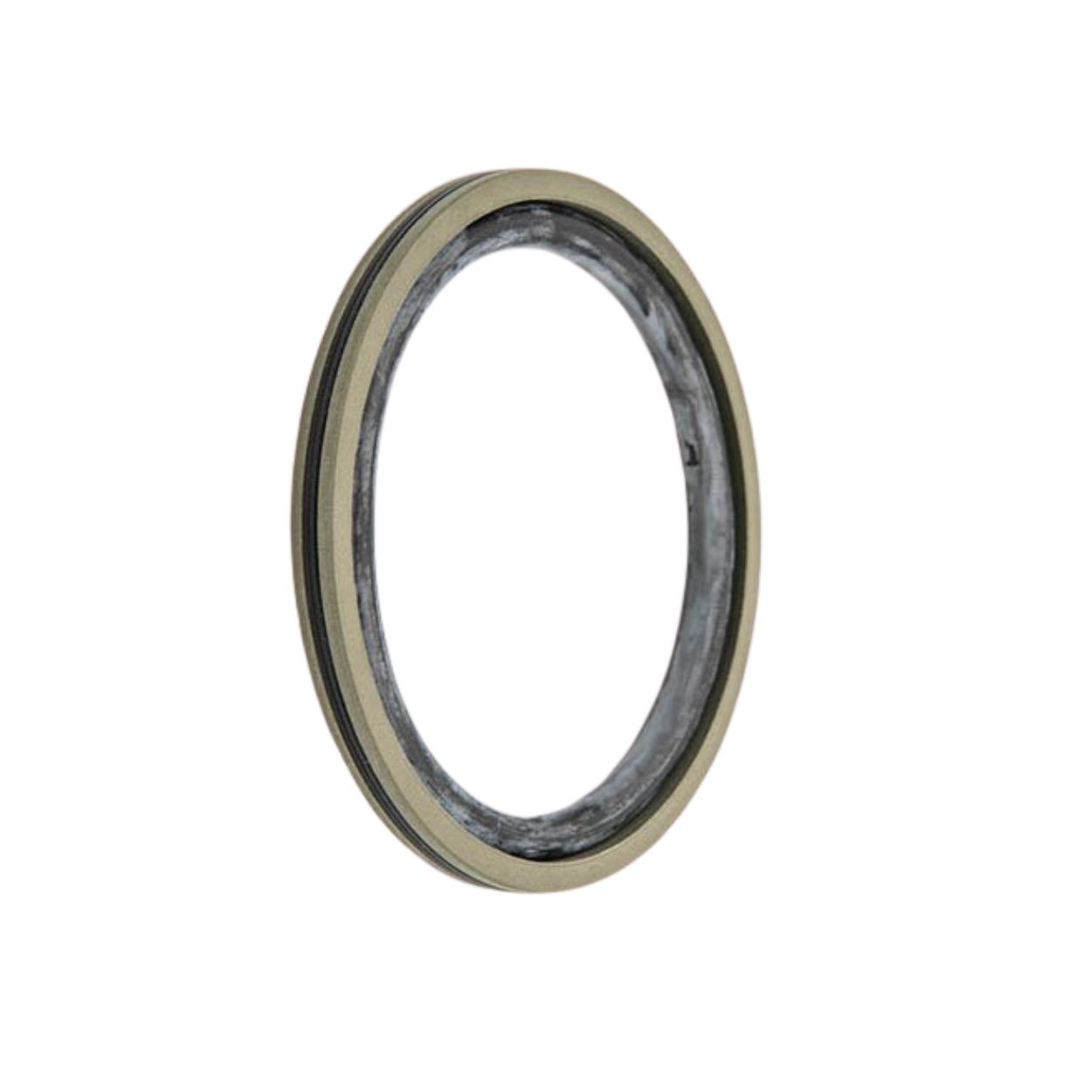

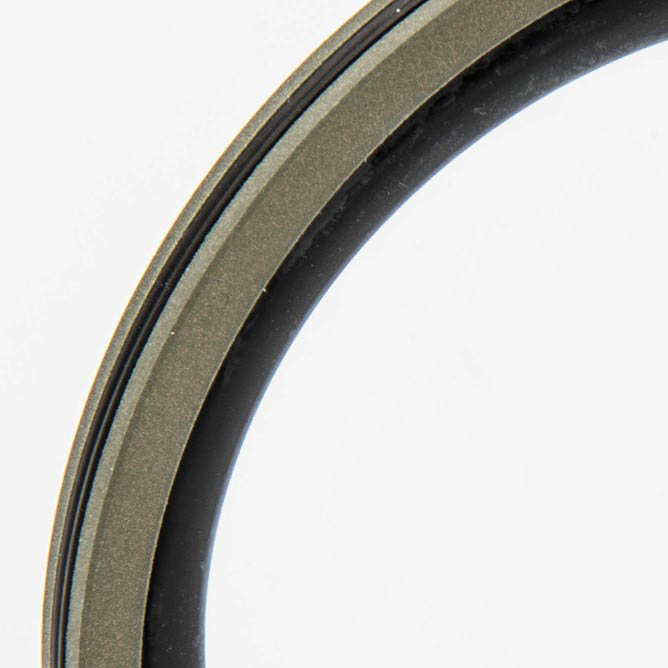

Фотографии и рендеры поршневое гидравлическое уплотнение PQ
Фотографии и рендеры поршневого гидравлического уплотнения PQ — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
