Уплотнение поршня 200-174,73-9,63 CAT-8C9179 SPGA
Код товара: УП-00049210 · Артикул: 8C9179
Параметры изделия
- Профиль
- SPGA
- ЕТО
- CUT
- Назначение
- Гидравлика
- d, мм
- 174,73
- D, мм
- 200
- H, мм
- 9,63
Описание изделия
Уплотнение поршня 200-174,73-9,63 CAT-8C9179 SPGA. Изделие относится к группе CUT и имеет профиль SPGA.
CUT — поршневое уплотнение двойного действия с замковым разрезом, рассчитанное на высокое давление и быстрый монтаж в гидроцилиндрах тяжелой техники.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание поршневого уплотнения CUT

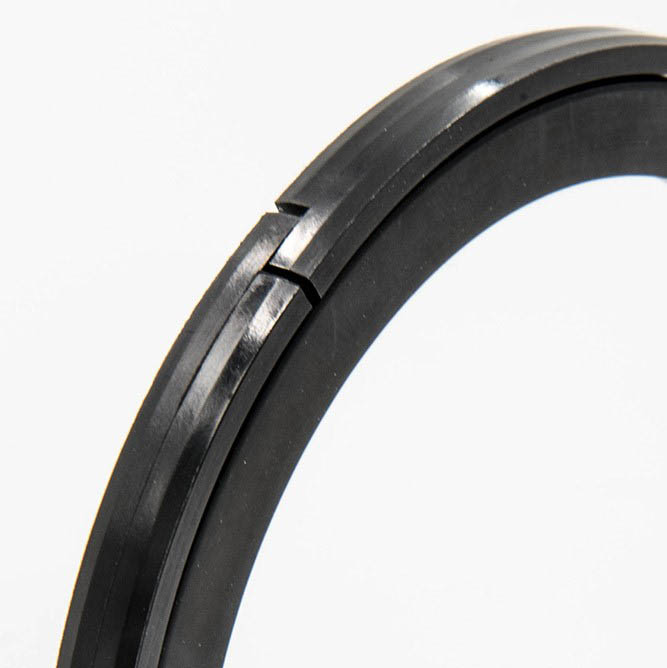

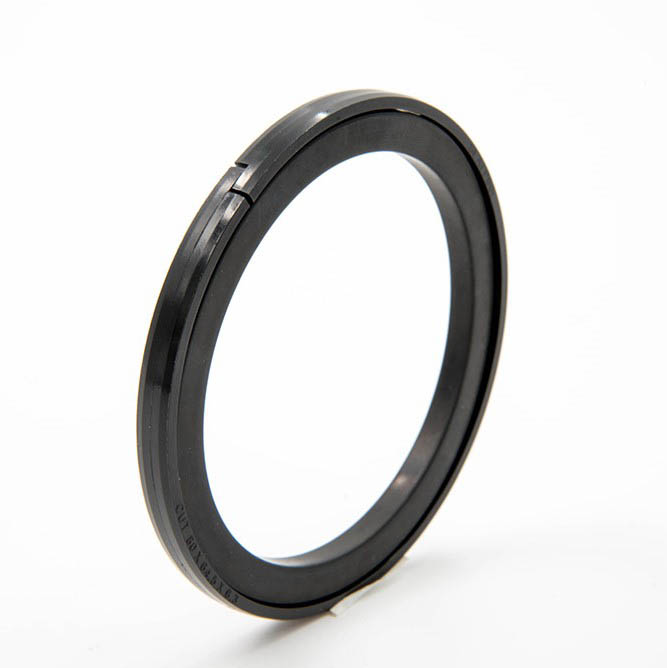

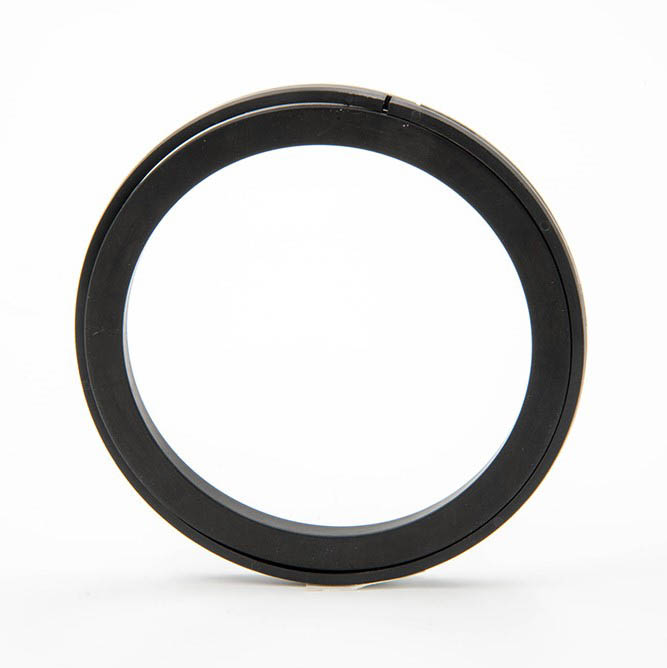

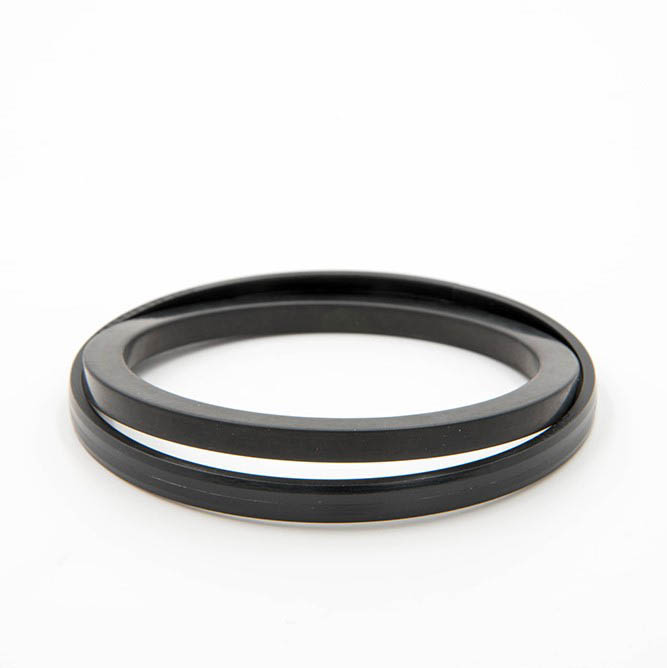

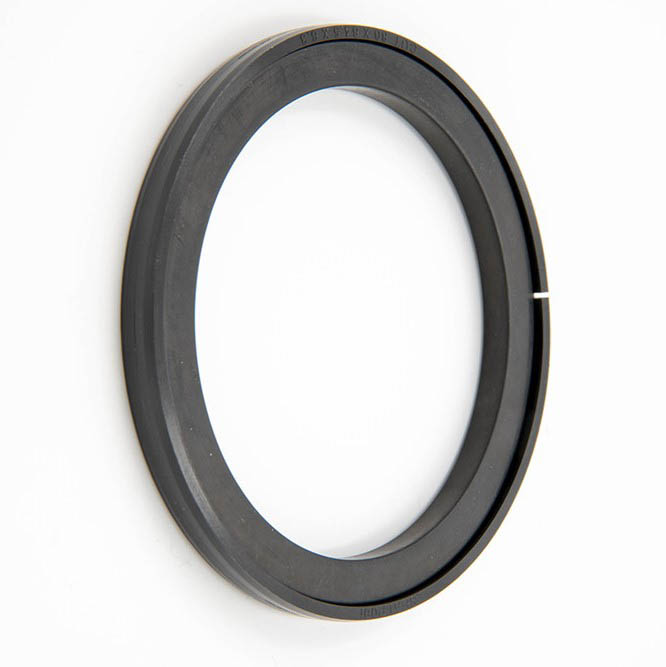

Поршневое уплотнение CUT конструкционно выполнено как компактный профиль двойного действия с замковым типом разреза. Основная особенность профиля заключается в специальном ступенчатом производственном разрезе, который позволяет устанавливать уплотнение в посадочное место без полной разборки узла.
Несмотря на наличие разреза, профиль сохраняет высокую герметичность за счет точной геометрии замка и выдержанной общей посадки. Такая конструкция позволяет уплотнению стабильно работать при давлениях до 500 bar, сохраняя устойчивость к экструзии и деформации в рабочем зазоре.

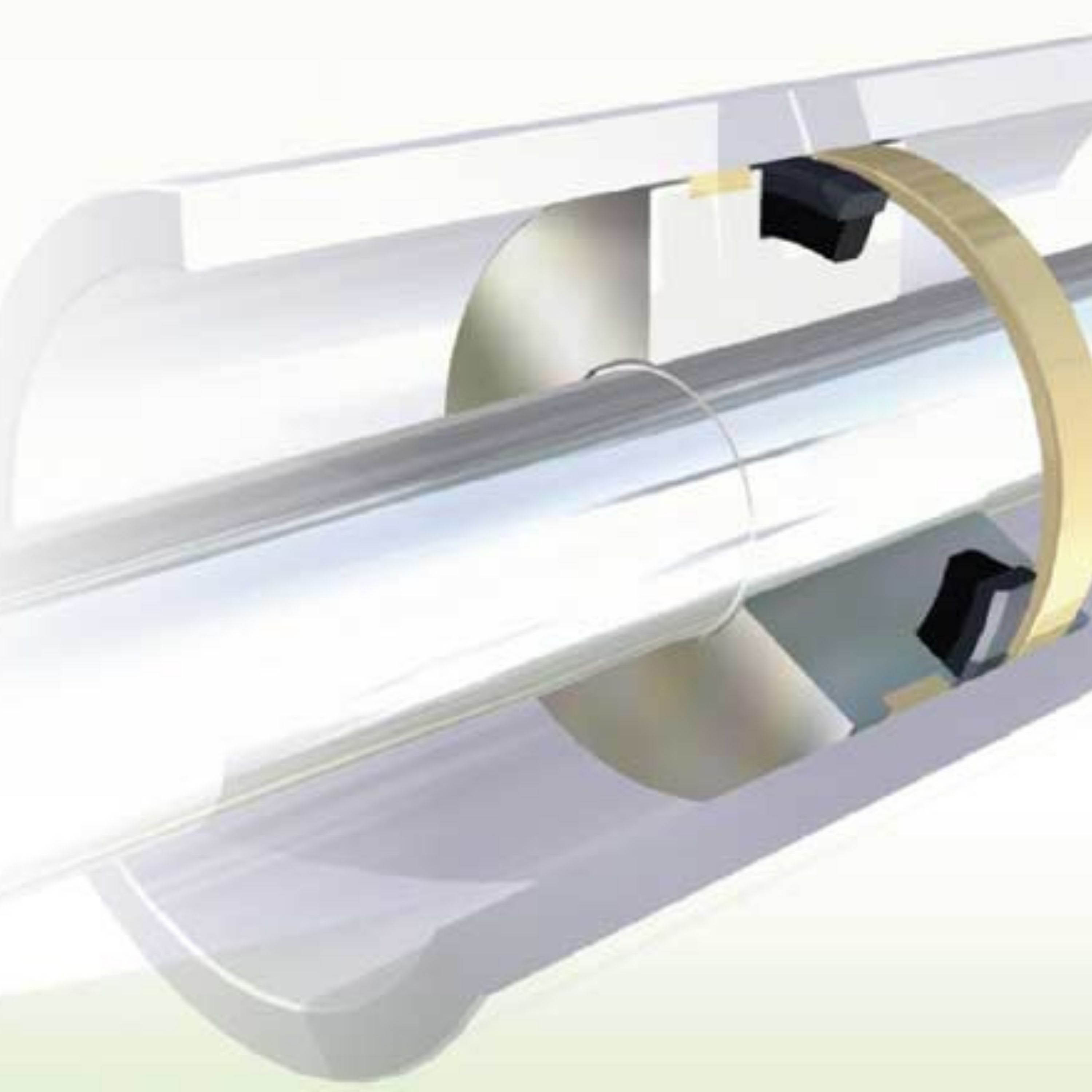

Центральный уплотняющий элемент выполнен из эластомерного материала, а опорная часть из термопластика стабилизирует профиль в посадочном месте и ограничивает деформацию под нагрузкой. Благодаря компактной конструкции CUT часто используется в гидроцилиндрах, где требуется сочетание высокой нагрузки, ограниченного монтажного пространства и возможности быстрого сервисного ремонта.
Замковая конструкция особенно востребована сервисными организациями и производственными предприятиями, так как позволяет значительно сократить время монтажа уплотнения при ремонте гидроцилиндров.
Профиль CUT часто встречается на гидроцилиндрах спецтехники Volvo и Caterpillar, где требуется высокая надежность при тяжелых режимах эксплуатации.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Особенности |
|---|---|---|---|---|
| NBR / POM | до 1 м/с | -30°C…+110°C | до 50 МПа / 500 bar | замковый монтаж, высокая устойчивость к экструзии, быстрый сервисный ремонт |
Преимущества уплотнения CUT
- замковый тип разреза позволяет быстро устанавливать уплотнение без полной разборки узла
- ступенчатая геометрия замка снижает риск утечки в зоне соединения
- подходит для гидроцилиндров высокого давления до 500 bar
- компактная посадка для тяжелых гидравлических узлов
- высокая устойчивость к экструзии и деформации
- удобно для сервисного ремонта и восстановления гидроцилиндров спецтехники
Профили и аналоги
Обозначения профилей в группе CUT. Для замены сопоставьте размеры, материал и исполнение.
