Поршневое уплотнение CUT для гидроцилиндров
CUT — поршневое уплотнение двойного действия с замковым разрезом, рассчитанное на высокое давление и быстрый монтаж в гидроцилиндрах тяжелой техники.
Описание поршневого уплотнения CUT

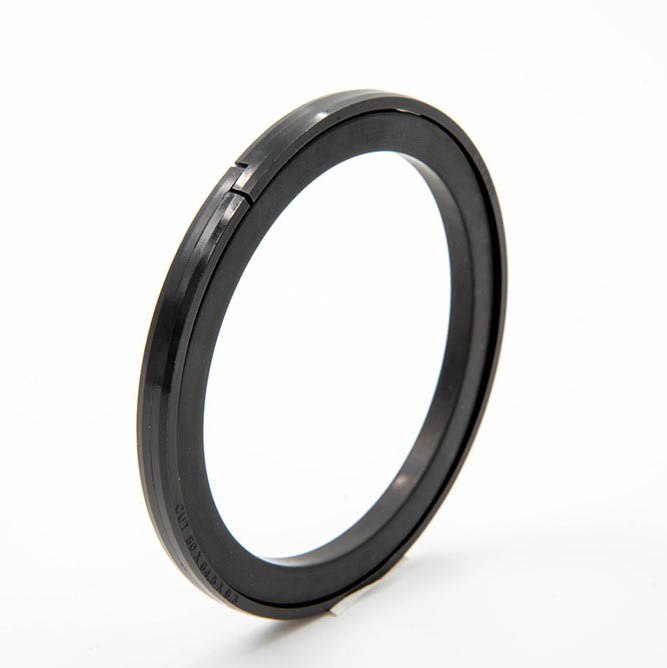

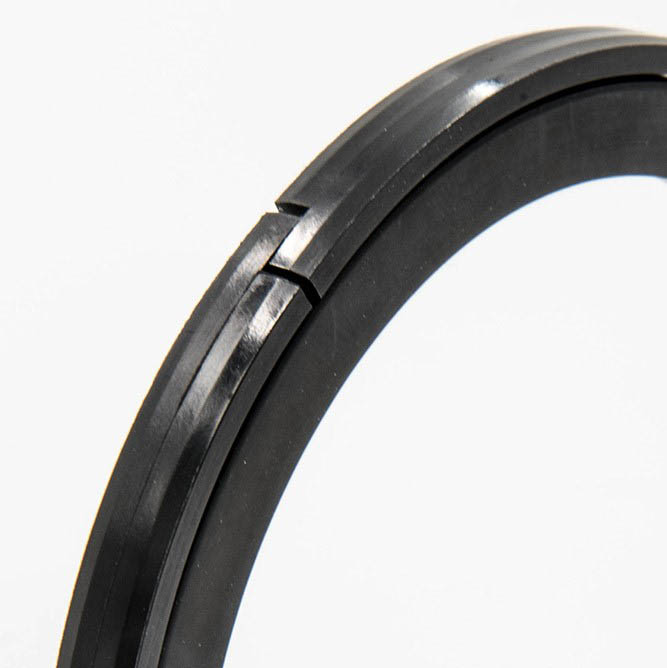

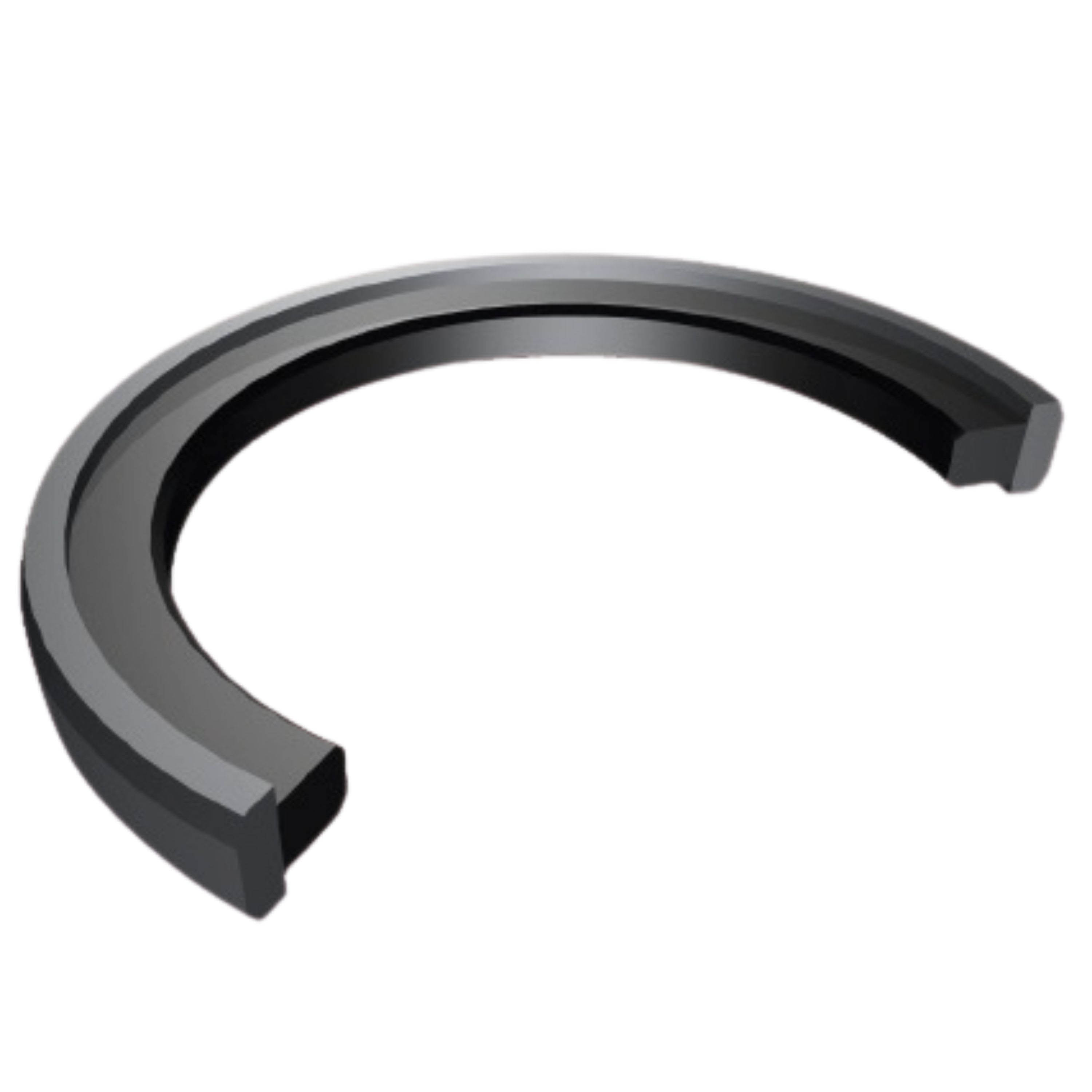

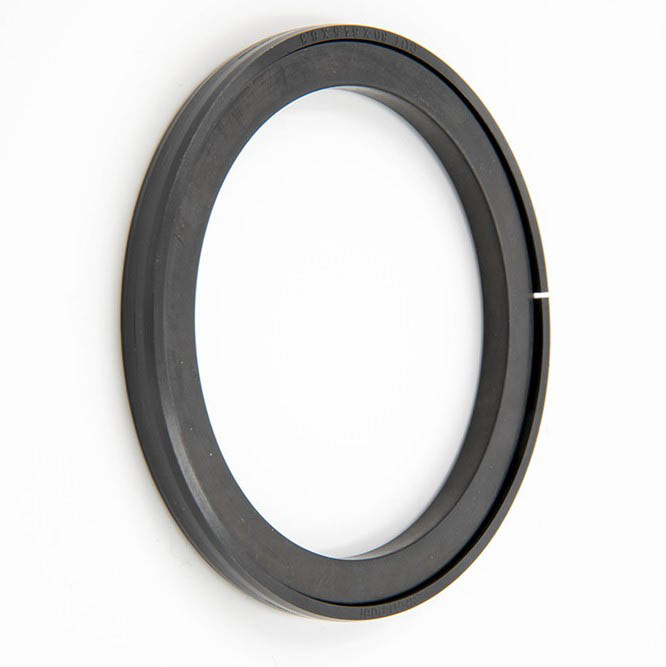

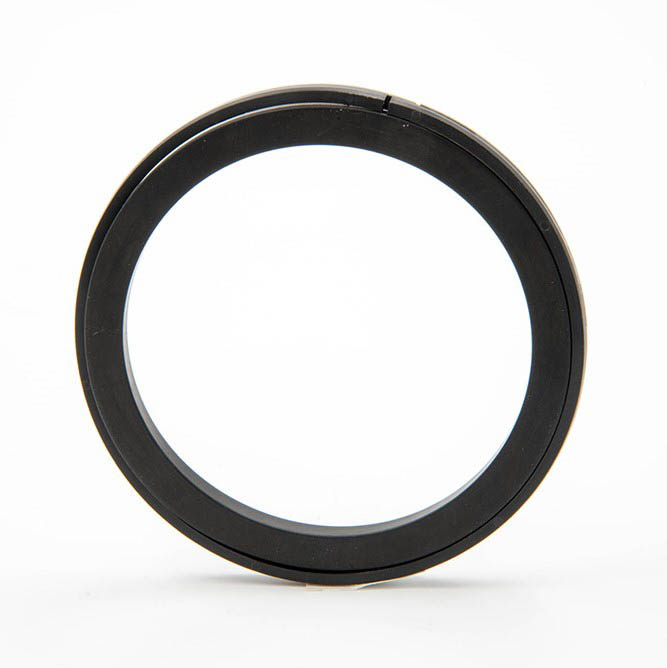

Поршневое уплотнение CUT конструкционно выполнено как компактный профиль двойного действия с замковым типом разреза. Основная особенность профиля заключается в специальном ступенчатом производственном разрезе, который позволяет устанавливать уплотнение в посадочное место без полной разборки узла.
Несмотря на наличие разреза, профиль сохраняет высокую герметичность за счет точной геометрии замка и выдержанной общей посадки. Такая конструкция позволяет уплотнению стабильно работать при давлениях до 500 bar, сохраняя устойчивость к экструзии и деформации в рабочем зазоре.

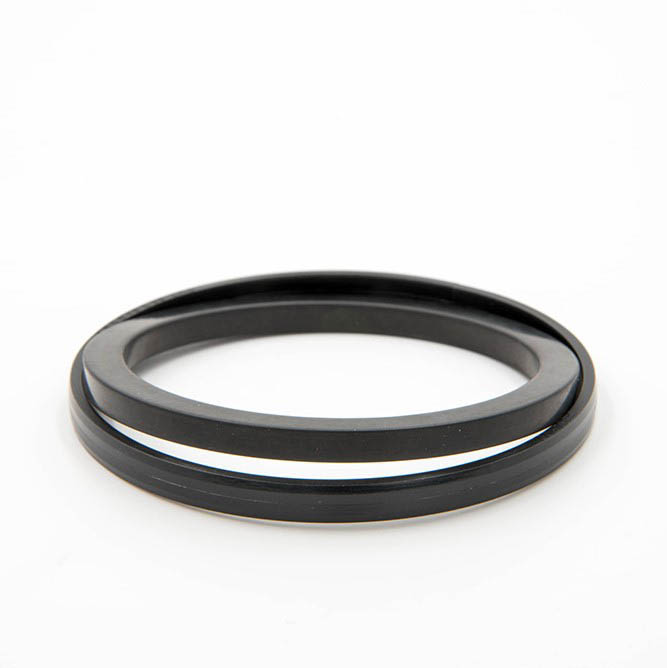

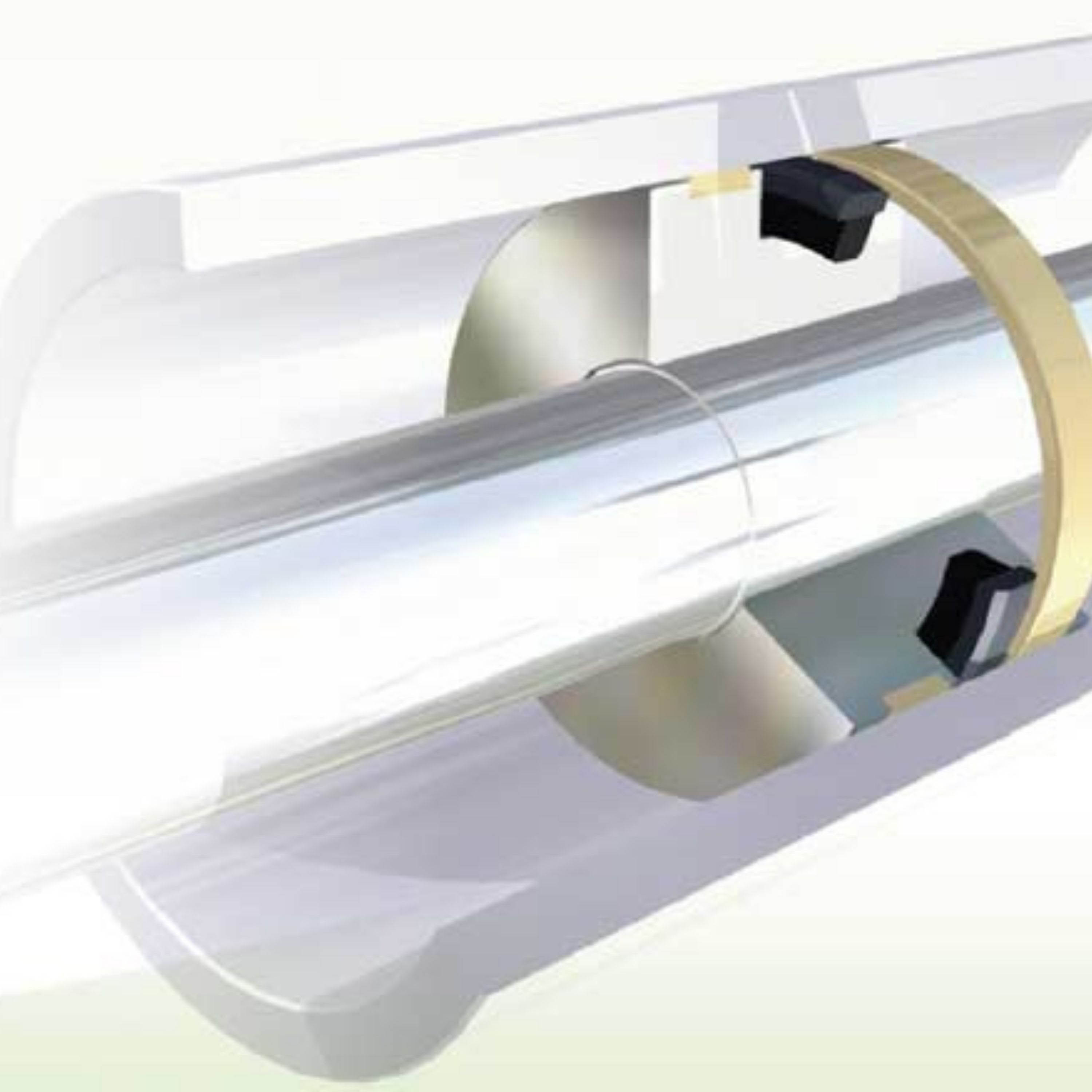

Центральный уплотняющий элемент выполнен из эластомерного материала, а опорная часть из термопластика стабилизирует профиль в посадочном месте и ограничивает деформацию под нагрузкой. Благодаря компактной конструкции CUT часто используется в гидроцилиндрах, где требуется сочетание высокой нагрузки, ограниченного монтажного пространства и возможности быстрого сервисного ремонта.
Замковая конструкция особенно востребована сервисными организациями и производственными предприятиями, так как позволяет значительно сократить время монтажа уплотнения при ремонте гидроцилиндров.
Профиль CUT часто встречается на гидроцилиндрах спецтехники Volvo и Caterpillar, где требуется высокая надежность при тяжелых режимах эксплуатации.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Особенности |
|---|---|---|---|---|
| NBR / POM | до 1 м/с | -30°C…+110°C | до 50 МПа / 500 bar | замковый монтаж, высокая устойчивость к экструзии, быстрый сервисный ремонт |
Преимущества уплотнения CUT
- замковый тип разреза позволяет быстро устанавливать уплотнение без полной разборки узла
- ступенчатая геометрия замка снижает риск утечки в зоне соединения
- подходит для гидроцилиндров высокого давления до 500 bar
- компактная посадка для тяжелых гидравлических узлов
- высокая устойчивость к экструзии и деформации
- удобно для сервисного ремонта и восстановления гидроцилиндров спецтехники
Аналоги и взаимозаменяемость CUT
CUT подбирается как компактное поршневое уплотнение двойного действия с замковым монтажом при совпадении посадочных размеров, давления, рабочей среды и монтажной геометрии. При замене необходимо учитывать тип замкового соединения и фактический рабочий зазор гидроцилиндра.
