Уплотнение поршня 190-172-8 KD PU
Код товара: УП-00174870 · Артикул: KD 190 172 7
Параметры изделия
- Профиль
- KD
- ЕТО
- TTE
- Назначение
- Гидравлика
- Материал
- PU
- Производитель
- AS ASTON SEALS SPA
- d, мм
- 172
- D, мм
- 190
- H, мм
- 7
- L, мм
- 8
Описание изделия
Уплотнение поршня 190-172-8 KD PU. Изделие относится к группе TTE и имеет профиль KD.
TTE — поршневое уплотнение воротникового типа одностороннего действия с асимметричным профилем рабочих губок, обеспечивающим высокий динамический и статический эффект герметизации.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.

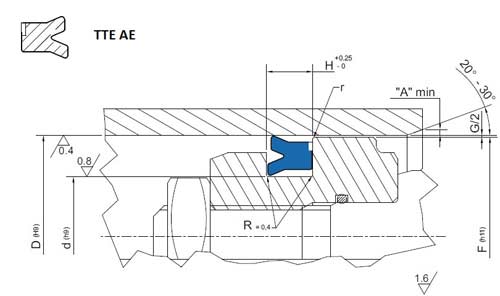

Описание поршневого уплотнения TTE
Поршневое уплотнение TTE применяется в гидравлических цилиндрах одностороннего действия и относится к воротниковым профилям с асимметричной геометрией рабочих кромок. Конструкция разработана для получения стабильного уплотняющего эффекта как при статическом удержании давления, так и при динамическом перемещении поршня.
Основная особенность профиля заключается в различной геометрии внутренних и наружных губок. Внутренняя кромка формирует стабильную статическую герметизацию и поддерживает предварительное контактное давление, а внешняя рабочая губка воспринимает основную динамическую нагрузку при движении поршня.
Такая асимметричная схема позволяет уплотнению эффективно адаптироваться к изменению давления в системе, поддерживать равномерное распределение контактной нагрузки по поверхности цилиндра и снижать риск потери герметичности при пульсациях давления.
Полиуретановый материал обеспечивает высокую устойчивость к истиранию, хорошую механическую прочность и стабильную работу при длительных циклических нагрузках. Профиль TTE широко применяется в мобильной гидравлике, промышленном оборудовании, стандартных гидроцилиндрах и узлах со средними и высокими рабочими нагрузками.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU | до 0.5 м/с | -35°C…+100°C | до 35 МПа / 350 bar | гидроцилиндры одностороннего действия, мобильная гидравлика, промышленное оборудование, стандартные поршневые узлы |
Преимущества уплотнения TTE
- воротниковый профиль одностороннего действия для поршневых гидравлических узлов
- асимметричная геометрия губок усиливает динамический и статический эффект герметизации
- стабильная работа при переменных давлениях и циклических нагрузках
- полиуретановый материал обладает высокой устойчивостью к истиранию
- низкая остаточная деформация обеспечивает длительный ресурс
- хорошая адаптация к рабочим поверхностям цилиндра
- простая установка в стандартные посадочные канавки
Профили и аналоги
Обозначения профилей в группе TTE. Для замены сопоставьте размеры, материал и исполнение.
