TTE / Piston Seal

Поршневое уплотнение TTE для гидроцилиндров

TTE — поршневое уплотнение воротникового типа одностороннего действия с асимметричным профилем рабочих губок, обеспечивающим высокий динамический и статический эффект герметизации.

Описание поршневого уплотнения TTE

Поршневое уплотнение TTE применяется в гидравлических цилиндрах одностороннего действия и относится к воротниковым профилям с асимметричной геометрией рабочих кромок. Конструкция разработана для получения стабильного уплотняющего эффекта как при статическом удержании давления, так и при динамическом перемещении поршня.

Основная особенность профиля заключается в различной геометрии внутренних и наружных губок. Внутренняя кромка формирует стабильную статическую герметизацию и поддерживает предварительное контактное давление, а внешняя рабочая губка воспринимает основную динамическую нагрузку при движении поршня.

Такая асимметричная схема позволяет уплотнению эффективно адаптироваться к изменению давления в системе, поддерживать равномерное распределение контактной нагрузки по поверхности цилиндра и снижать риск потери герметичности при пульсациях давления.

Полиуретановый материал обеспечивает высокую устойчивость к истиранию, хорошую механическую прочность и стабильную работу при длительных циклических нагрузках. Профиль TTE широко применяется в мобильной гидравлике, промышленном оборудовании, стандартных гидроцилиндрах и узлах со средними и высокими рабочими нагрузками.

Технические характеристики поршневого уплотнения

Технические характеристики поршневого уплотнения TTE
Материал	Скорость	Температура	Давление	Применение
PU	до 0.5 м/с	-35°C…+100°C	до 35 МПа / 350 bar	гидроцилиндры одностороннего действия, мобильная гидравлика, промышленное оборудование, стандартные поршневые узлы

Преимущества уплотнения TTE

воротниковый профиль одностороннего действия для поршневых гидравлических узлов
асимметричная геометрия губок усиливает динамический и статический эффект герметизации
стабильная работа при переменных давлениях и циклических нагрузках
полиуретановый материал обладает высокой устойчивостью к истиранию
низкая остаточная деформация обеспечивает длительный ресурс
хорошая адаптация к рабочим поверхностям цилиндра
простая установка в стандартные посадочные канавки

Аналоги и взаимозаменяемость TTE

TTE подбирается как поршневое уплотнение воротникового типа одностороннего действия при совпадении посадочных размеров, материала, температуры и рабочих параметров гидросистемы. При замене важно учитывать направление давления, геометрию асимметричных губок и требования к динамической герметизации.

RSE RU0 NA300 T21 B7 KDA PSA K23 MPUC MPTL CPU/P DPU PS-72 U-K101

Фотографии и рендеры поршневое гидравлическое уплотнение TTE

Фотографии и рендеры поршневого гидравлического уплотнения TTE — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.

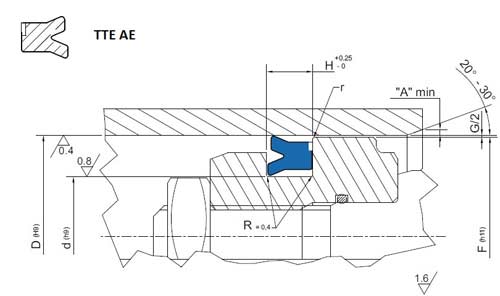

Поршневое гидравлическое уплотнение TTE, фото профиля

Размеры профиля TTE

Техническая таблица размеров

d	D	H	Дополнительное обозначение	Артикул	Полное наименование
12	5	6	TTE 1001	12-5	12x5x6 TTE
14	8	6,8	TTE 1002	14-8	14x8x6,8 TTE
16	10	6,5	TTE 1003	16-10/1	16x10x6,5 TTE
16	10	9	TTE 1004	16-10	16x10x9 TTE
20	12	7,5	TTE 1005	20-12	20x12x7,5 TTE
20	14	6	TTE 1006	20-14	20x14x6 TTE
22	12	9	TTE 1007	22-12	22x12x9 TTE
24	18	6	TTE 1007/1	24-18	24x18x6 TTE
25	10	11	TTE 1008	25-10	25x10x11 TTE
25	15	9	TTE 1009	25-15	25x15x9 TTE
30	15	11	TTE 1010	30-15	30x15x11 TTE
30	20	9	TTE 1011	30-20	30x20x9 TTE
30	22	7	TTE 1012	30-22	30x22x7 TTE
32	22	9	TTE 1013	32-22/1	32x22x9 TTE
32	22	11	TTE 1014	32-22	32x22x11 TTE
32	26	6	TTE 1015	32-26	32x26x6 TTE
34	22	9,4	TTE 1016	34-22/1	34x22x9,4 TTE
34	22	10	TTE 1017	34-22	34x22x10 TTE
35	20	11	TTE 1018	35-20	35x20x11 TTE
35	25	9	TTE 1019	35-25	35x25x9 TTE
35	27	11	TTE 1020	35-27	35x27x11 TTE
36,5	24	7	TTE 1021	36,5-24,0	36,5x24x7 TTE
37	21	13	TTE 1022	37-21	37x21x13 TTE
38	31	5,2	TTE 1023	38-31	38x31x5,2 TTE
40	25	11	TTE 1024	40-25	40x25x11 TTE
40	25	11	TTE 1024/1	40-25/AE	40x25x11 TTE
40	30	7,5	TTE 1025	40-30/1	40x30x7,5 TTE
40	30	11	TTE 1026	40-30	40x30x11 TTE
40	32	9	TTE 1027	40-32	40x32x9 TTE
40	33	9	TTE 1028	40-33	40x33x9 TTE
42	32	11	TTE 1029	42-32	42x32x11 TTE
42	34,5	4,7	TTE 1030	42,0-34,5	42x34,5x4,7 TTE
43	25	10	TTE 1031	43-25	43x25x10 TTE
44	20	12	TTE 1032	44-20	44x20x12 TTE
45	28,5	13	TTE 1033	45,0-28,5	45x28,5x13 TTE
45	30	11	TTE 1034	45-30	45x30x11 TTE
45	35	9	TTE 1034/1	45-35	45x35x9 TTE
45	35	9	TTE 1034/2	45-35/AE	45x35x9 TTE
50	30	13	TTE 1035	50-30	50x30x13 TTE
50	32	11	TTE 1036	50-32	50x32x11 TTE
50	35	9,5	TTE 1037	50-35/1	50x35x9,5 TTE
50	35	11	TTE 1038	50-35	50x35x11 TTE
50	39	9	TTE 1038/1	50-39/AE	50x39x9 TTE
50	40	5,5	TTE 1039	50-40/1	50x40x5,5 TTE
50	40	11	TTE 1040	50-40	50x40x11 TTE
50	42	4	TTE 1041	50-42/3	50x42x4 TTE
50	42	6	TTE 1042	50-42/2	50x42x6 TTE
50	42	8	TTE 1042/1	50-42/3	50x42x8 TTE
50	42	9	TTE 1043	50-42/1	50x42x9 TTE
50	42	11	TTE 1044	50-42	50x42x11 TTE
50	42	10,6	TTE 1044/1	50-42/AE	50x42x10,6 TTE
50,8	40,8	8	TTE 1045	50,8-40,8	50,8x40,8x8 TTE
52	42	10,6	TTE 1046	52-42/AE	52x42x10,6 TTE
55	40	11	TTE 1047	55-40	55x40x11 TTE
55	47	6,3	TTE 1048	55-47	55x47x6,3 TTE
60	40	13	TTE 1049	60-40	60x40x13 TTE
60	40	14,5	TTE 1049/1	60-40/1	60x40x14,5 TTE
60	45	11	TTE 1050	60-45	60x45x11 TTE
60	50	5,5	TTE 1051	60-50/1	60x50x5,5 TTE
60	50	8	TTE 1052	60-50	60x50x8 TTE
60	50	11	TTE 1053	60-50/2	60x50x11 TTE
60	52	9	TTE 1054	60-52	60x52x9 TTE
63	43	13	TTE 1055	63-43	63x43x13 TTE
63	45	11	TTE 1056	63-45	63x45x11 TTE
63	48	11	TTE 1057	63-48/1	63x48x11 TTE
63	48	13	TTE 1058	63-48	63x48x13 TTE
63	53	8	TTE 1059	63-53	63x53x8 TTE
63	53	13	TTE 1060	63-53/1	63x53x13 TTE
63	55	6,3	TTE 1060/1	63-55	63x55x6,3 TTE
65	45	13	TTE 1061	65-45/1	65x45x13 TTE
65	45	14,5	TTE 1062	65-45	65x45x14,5 TTE
65	50	11	TTE 1063	65-50	65x50x11 TTE
65	50	11	TTE 1063/1	65-50/AE	65x50x11 TTE
65	50	12,5	TTE 1064	65-50/1	65x50x12,5 TTE
65	55	11	TTE 1065	65-55/1	65x55x11 TTE
65	55	11	TTE 1065/1	65-55/2-AE	65x55x11 TTE
65	55	14,5	TTE 1066	65-55	65x55x14,5 TTE
65	57	8	TTE 1066/1	65-57	65x57x8 TTE
68	48	11	TTE 1067	68-48	68x48x11 TTE
70	50	13	TTE 1068	70-50	70x50x13 TTE
70	50	14,5	TTE 1069	70-50/1	70x50x14,5 TTE
70	50	16	TTE 1070	70-50/2	70x50x16 TTE
70	55	10,5	TTE 1071	70-55/1	70x55x10,5 TTE
70	55	13	TTE 1072	70-55	70x55x13 TTE
70	55	13	TTE 1072/1	70-55/AE	70x55x13 TTE
70	60	8	TTE 1073	70-60	70x60x8 TTE
70	60	8	TTE 1073/1	70-60/AE	70x60x8 TTE
70	60	13	TTE 1074	70-60/1	70x60x13 TTE
70	60	14,5	TTE 1075	70-60/2	70x60x14,5 TTE
70	62	6	TTE 1075/1	70-62/1	70x62x6 TTE
70	62	8,5	TTE 1076	70-62	70x62x8,5 TTE
72	58	13	TTE 1077	72-58	72x58x13 TTE
75	50	15	TTE 1078	75-50	75x50x15 TTE
75	55	14,5	TTE 1079	75-55	75x55x14,5 TTE
75	65	5,5	TTE 1080	75-65/1	75x65x5,5 TTE
75	65	7,5	TTE 1081	75-65/3	75x65x7,5 TTE
75	65	8	TTE 1082	75-65/4	75x65x8 TTE
75	65	11	TTE 1083	75-65/2	75x65x11 TTE
75	65	11	TTE 1083/1	75-65/2-AE	75x65x11 TTE
75	65	14,5	TTE 1084	75-65	75x65x14,5 TTE
80	60	13	TTE 1085	80-60	80x60x13 TTE
80	60	14,5	TTE 1086	80-60/1	80x60x14,5 TTE
80	60	15	TTE 1086/1	80-60/AE	80x60x15 TTE
80	65	11	TTE 1086/2	80-65/AE	80x65x11 TTE
80	65	13	TTE 1087	80-65	80x65x13 TTE
80	65	11	TTE 1087/2	80-65/AE	80x65x11 TTE
80	70	8	TTE 1088	80-70	80x70x8 TTE
80	70	8	TTE 1088/1	80-70/AE	80x70x8 TTE
80	70	13	TTE 1089	80-70/1	80x70x13 TTE
80	72	8	TTE 1089/1	80/72/1	80x72x8 TTE
80	72	13	TTE 1090	80-72	80x72x13 TTE
85	65	14,5	TTE 1091	85-65	85x65x14,5 TTE
85	75	11	TTE 1092	85-75/1	85x75x11 TTE
85	75	11	TTE 1092/1	85-75/2-AE	85x75x11 TTE
85	75	13	TTE 1093	85-75	85x75x13 TTE
90	70	13	TTE 1094	90-70	90x70x13 TTE
90	70	14,5	TTE 1095	90-70/1	90x70x14,5 TTE
90	70	16	TTE 1095/1	90-70/2-AE	90x70x16 TTE
90	75	13	TTE 1096	90-75	90x75x13 TTE
90	80	5,5	TTE 1097	90-80/2	90x80x5,5 TTE
90	80	11	TTE 1098	90-80/1	90x80x11 TTE
90	80	11	TTE 1098/1	90-80/3-AE	90x80x11 TTE
90	80	14	TTE 1099	90-80	90x80x14 TTE
95	75	14,5	TTE 1100	95-75	95x75x14,5 TTE
95	85	7,5	TTE 1101	95-85/2	95x85x7,5 TTE
95	85	8	TTE 1102	95-85	95x85x8 TTE
95	85	9,5	TTE 1103	95-85/1	95x85x9,5 TTE
95	85	9,5	TTE 1103/1	95-85/2-AE	95x85x9,5 TTE
95	85	14,5	TTE 1104	95-85/3	95x85x14,5 TTE
95	87	8	TTE 1104/1	95-87	95x87x8 TTE
100	80	8	TTE 1104/2	100-80	100x80x8 TTE
100	80	11	TTE 1105	100-80/2	100x80x11 TTE
100	80	13	TTE 1106	100-80	100x80x13 TTE
100	80	13	TTE 1106/1	100-80/AE	100x80x13 TTE
100	80	16	TTE 1106/2	100-80/1-AE	100x80x16 TTE
100	80	14,5	TTE 1107	100-80/1	100x80x14,5 TTE
100	85	13	TTE 1108	100-85	100x85x13 TTE
100	86	13	TTE 1109	100-86	100x86x13 TTE
100	90	8	TTE 1110	100-90	100x90x8 TTE
100	90	11,5	TTE 1111	100-90/1	100x90x11,5 TTE
101,6	80	13	TTE 1112	101,6-80,0	101,6x80x13 TTE
105	90	13	TTE 1113	105-90	105x90x13 TTE
110	80	19	TTE 1113/1	110-80/AE	110x80x19 TTE
110	90	13	TTE 1114	110-90	110x90x13 TTE
110	90	13	TTE 1114/1	110-90/AE	110x90x13 TTE
110	90	16	TTE 1114/2	110-90/1-AE	110x90x16 TTE
110	95	13	TTE 1115	110-95	110x95x13 TTE
110	95	13	TTE 1115/1	110-95/AE	110x95x13 TTE
110	100	8	TTE 1116	110-100	110x100x8 TTE
110	100	14,5	TTE 1117	110-100/1	110x100x14,5 TTE
115	95	13	TTE 1117/1	115-95/AE	115x95x13 TTE
115	100	11,5	TTE 1118	115-100	115x100x11,5 TTE
115	105	14,5	TTE 1119	115-105	115x105x14,5 TTE
120	95	13	TTE 1120	120-95	120x95x13 TTE
120	100	13	TTE 1121	120-100	120x100x13 TTE
120	100	14,5	TTE 1122	120-100/1	120x100x14,5 TTE
120	103	17	TTE 1124	120-103	120x103x17 TTE
125	105	13	TTE 1125	125-105	125x105x13 TTE
125	105	16	TTE 1126	125-105/1	125x105x16 TTE
125	105	16	TTE 1126/1	125-105/2-AE	125x105x16 TTE
125	115	8	TTE 1127	125-115	125x115x8 TTE
125	115	8	TTE 1127/1	125-115/AE	125x115x8 TTE
125	115	16	TTE 1128	125-115/1	125x115x16 TTE
130	110	13	TTE 1129	130-110	130x110x13 TTE
130	110	16	TTE 1130	130-110/1	130x110x16 TTE
130	120	14,5	TTE 1131	130-120	130x120x14,5 TTE
140	114	13	TTE 1132	140-114	140x114x13 TTE
140	120	13	TTE 1133	140-120	140x120x13 TTE
140	120	16	TTE 1134	140-120/1	140x120x16 TTE
150	125	14,5	TTE 1135	150-125	150x125x14,5 TTE
150	130	16	TTE 1136	150-130	150x130x16 TTE
150	135	10	TTE 1136/1	150-135	150x135x10 TTE
150	140	8	TTE 1137	150-140	150x140x8 TTE
160	140	14,5	TTE 1138	160-140	160x140x14,5 TTE
160	140	16	TTE 1138/1	160-140/1	160x140x16 TTE
160	148	7,5	TTE 1139	160-148	160x148x7,5 TTE
170	150	16	TTE 1140	170-150	170x150x16 TTE
174,8	165,2	7,5	TTE 1141	174,8-165,2	174,8x165,2x7,5 TTE
180	150	20	TTE 1141/1	180-150	180x150x20 TTE
180	160	14,5	TTE 1142	180-160	180x160x14,5 TTE
180	166	16,5	TTE 1143	180-166	180x166x16,5 TTE
190	170	16	TTE 1144	190-170	190x170x16 TTE
200	180	16	TTE 1144/1	200-180	200x180x16 TTE
220	200	16	TTE 1144/2	220-200	220x200x16 TTE
280	250	19	TTE 1145	280-250	280x250x19 TTE
