Уплотнение поршня 185-160-45 PDE
Код товара: УП-00049190 · Артикул: PDE 831-728629/1
Параметры изделия
- Профиль
- PDE
- ЕТО
- PDE
- Назначение
- Гидравлика
- Производитель
- GUARNITEC SRL
- d, мм
- 160
- D, мм
- 185
- H, мм
- 45
Описание изделия
Уплотнение поршня 185-160-45 PDE. Изделие относится к группе PDE и имеет профиль PDE.
PDE — усиленное поршневое уплотнение двойного действия для тяжелых гидравлических узлов, рассчитанное на работу при давлении до 70 МПа / 700 bar.

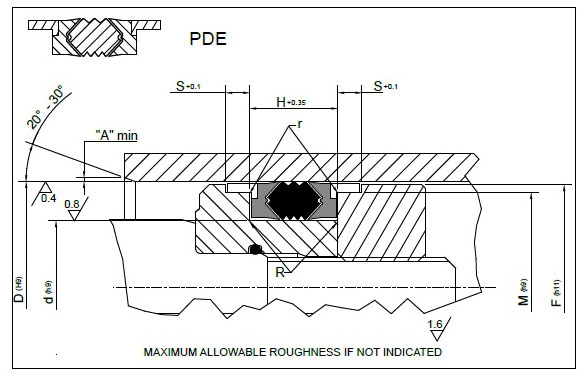

Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание поршневого уплотнения PDE
Поршневое уплотнение PDE применяется в высоконагруженных гидроцилиндрах двустороннего действия, где требуется повышенная герметичность при экстремальном давлении, ударных нагрузках и переменных рабочих режимах. Этот профиль используется в прессовом, кузнечно-прессовом, штамповочном, листогибочном, металлообрабатывающем и другом станочном оборудовании, а также в тяжелой землеройной и промышленной технике.
По сравнению со стандартными композитными профилями, например TPM, уплотнение PDE имеет более массивную посадочную и рабочую зону. Увеличенная высота профиля и развитая контактная площадь позволяют сформировать более надежный уплотнительный барьер, снизить риск потери герметичности и обеспечить стабильную работу поршня при давлении до 70 МПа.

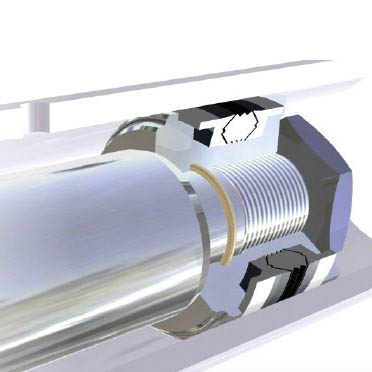

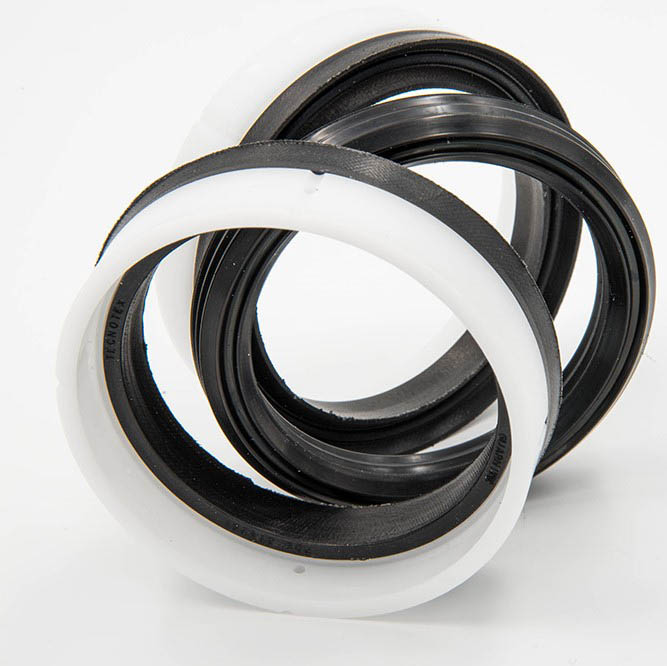

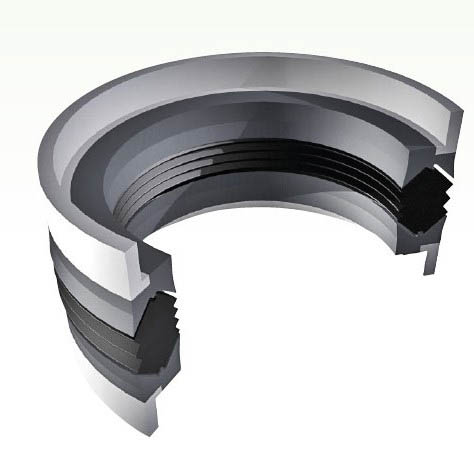

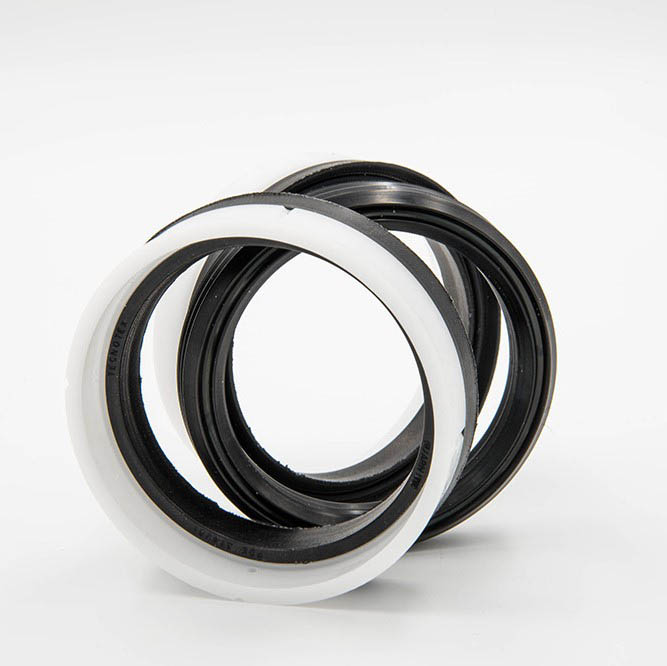

Конструкция PDE состоит из центрального уплотняющего элемента, противовыдавливающих колец и опорно-направляющих элементов. Такое сочетание обеспечивает высокую устойчивость к экструзии, контролируемую деформацию эластомера и надежное удержание поршня в цилиндре даже при смещении осей, вибрации, пиковых нагрузках и увеличенных рабочих зазорах.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Fabric / POM | до 0.5 м/с | -30°C…+110°C | до 70 МПа / 700 bar | прессы, тяжелые гидроцилиндры, землеройная техника, ударные и циклические нагрузки |
| NBR / POM / TPE | до 0.5 м/с | -30°C…+110°C | до 70 МПа / 700 bar | гидроцилиндры высокого давления, промышленное и станочное оборудование |
| FKM / POM / TPE | до 0.5 м/с | -20°C…+200°C | до 70 МПа / 700 bar | высокотемпературные гидросистемы, специальные рабочие среды, тяжелые условия эксплуатации |
Преимущества уплотнения PDE
- рассчитано на высокое рабочее давление до 70 МПа / 700 bar
- увеличенная посадочная зона формирует надежный уплотнительный барьер
- высокая устойчивость к экструзии при пиковых нагрузках и увеличенных зазорах
- подходит для прессов, станочного оборудования и тяжелых гидроцилиндров
- стабильная работа при вибрации, смещении осей и циклическом нагружении
- может применяться как основное решение для поршневых узлов высокого давления
Профили и аналоги
Обозначения профилей в группе PDE. Для замены сопоставьте размеры, материал и исполнение.
