Поршневое уплотнение PDE для гидроцилиндров
PDE — усиленное поршневое уплотнение двойного действия для тяжелых гидравлических узлов, рассчитанное на работу при давлении до 70 МПа / 700 bar.
Описание поршневого уплотнения PDE
Поршневое уплотнение PDE применяется в высоконагруженных гидроцилиндрах двустороннего действия, где требуется повышенная герметичность при экстремальном давлении, ударных нагрузках и переменных рабочих режимах. Этот профиль используется в прессовом, кузнечно-прессовом, штамповочном, листогибочном, металлообрабатывающем и другом станочном оборудовании, а также в тяжелой землеройной и промышленной технике.
По сравнению со стандартными композитными профилями, например TPM, уплотнение PDE имеет более массивную посадочную и рабочую зону. Увеличенная высота профиля и развитая контактная площадь позволяют сформировать более надежный уплотнительный барьер, снизить риск потери герметичности и обеспечить стабильную работу поршня при давлении до 70 МПа.
Конструкция PDE состоит из центрального уплотняющего элемента, противовыдавливающих колец и опорно-направляющих элементов. Такое сочетание обеспечивает высокую устойчивость к экструзии, контролируемую деформацию эластомера и надежное удержание поршня в цилиндре даже при смещении осей, вибрации, пиковых нагрузках и увеличенных рабочих зазорах.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Fabric / POM | до 0.5 м/с | -30°C…+110°C | до 70 МПа / 700 bar | прессы, тяжелые гидроцилиндры, землеройная техника, ударные и циклические нагрузки |
| NBR / POM / TPE | до 0.5 м/с | -30°C…+110°C | до 70 МПа / 700 bar | гидроцилиндры высокого давления, промышленное и станочное оборудование |
| FKM / POM / TPE | до 0.5 м/с | -20°C…+200°C | до 70 МПа / 700 bar | высокотемпературные гидросистемы, специальные рабочие среды, тяжелые условия эксплуатации |
Преимущества уплотнения PDE
- рассчитано на высокое рабочее давление до 70 МПа / 700 bar
- увеличенная посадочная зона формирует надежный уплотнительный барьер
- высокая устойчивость к экструзии при пиковых нагрузках и увеличенных зазорах
- подходит для прессов, станочного оборудования и тяжелых гидроцилиндров
- стабильная работа при вибрации, смещении осей и циклическом нагружении
- может применяться как основное решение для поршневых узлов высокого давления
Аналоги и взаимозаменяемость PDE
PDE подбирается как усиленное поршневое уплотнение двойного действия для гидроцилиндров высокого давления. При замене необходимо учитывать увеличенную посадочную высоту профиля, рабочее давление, зазор, материал, температуру и состояние цилиндра. В качестве альтернативы для тяжелых режимов могут рассматриваться профили серии GER, если совпадают размеры посадочного места и условия эксплуатации.

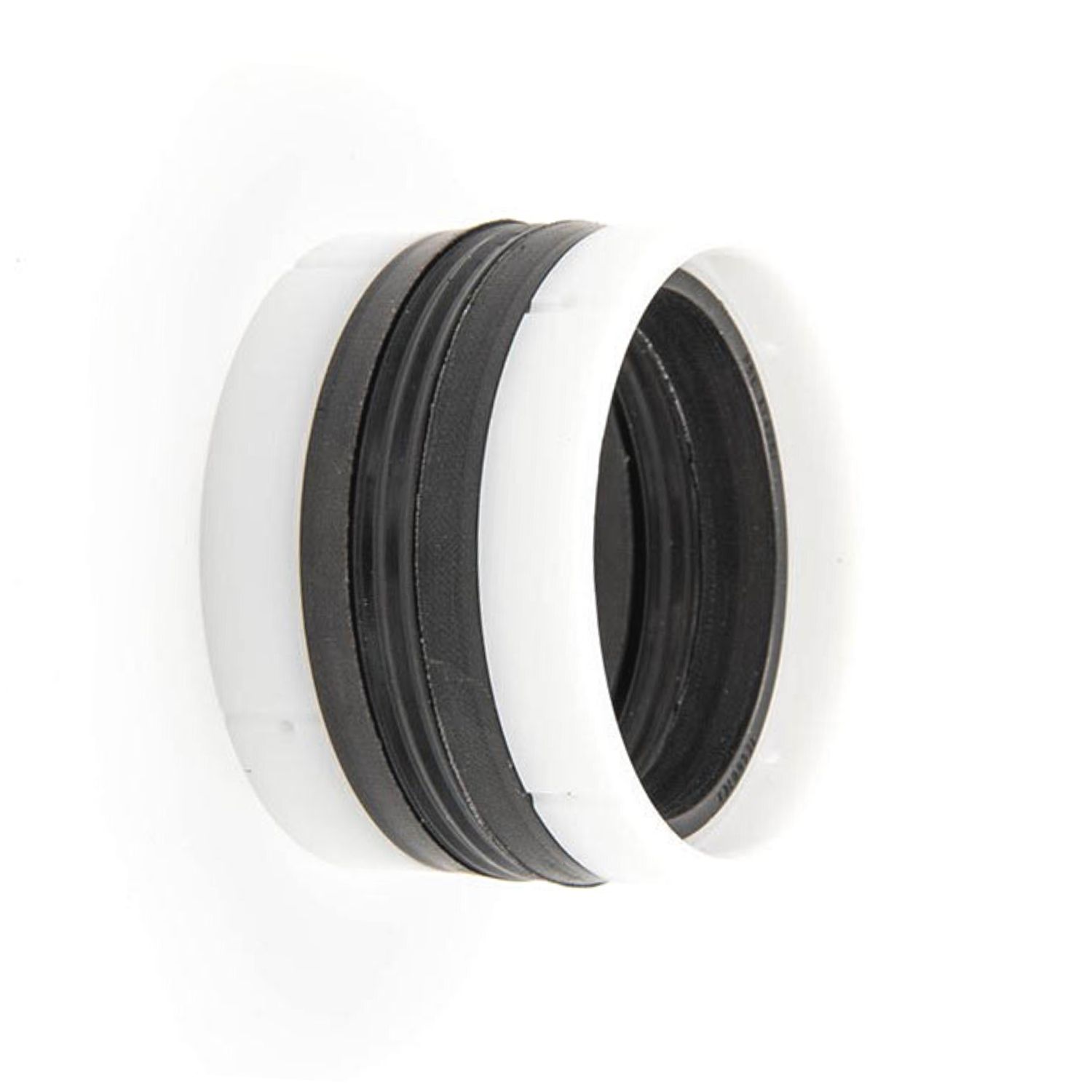

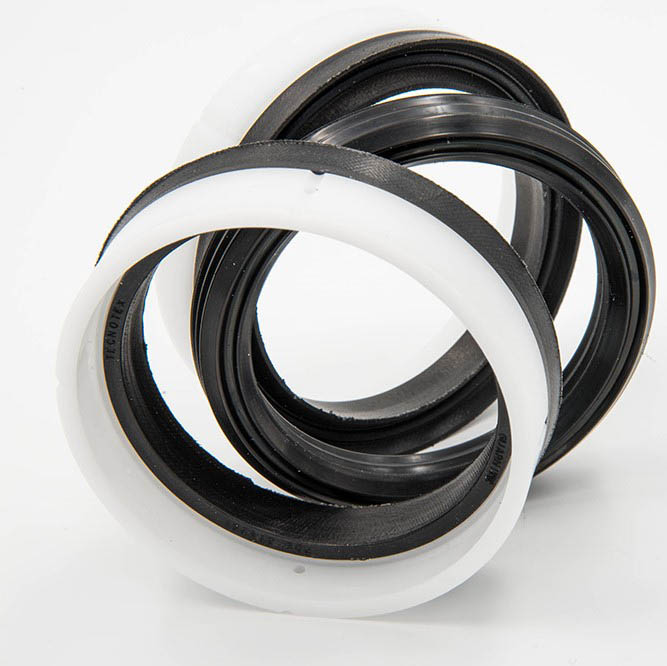

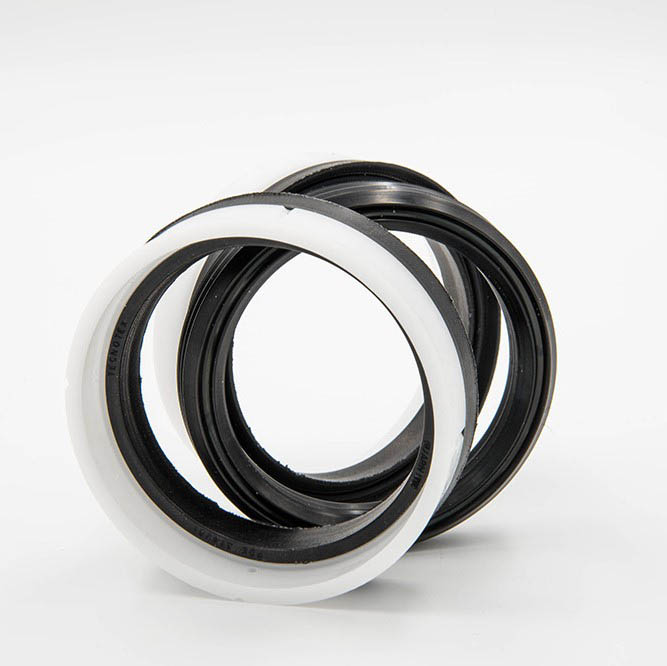

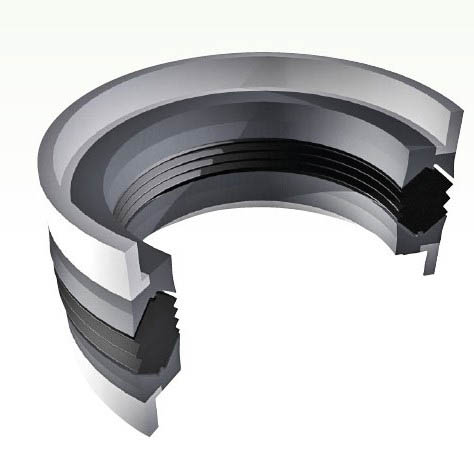

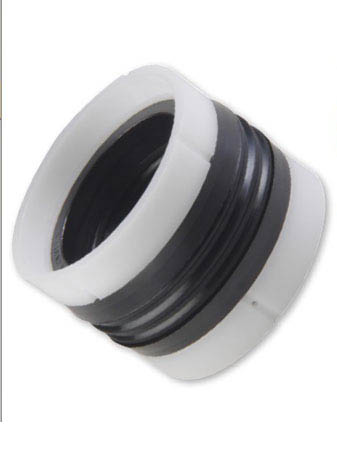

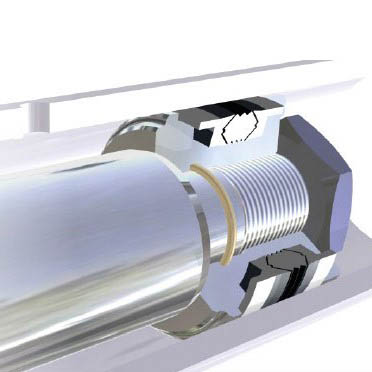

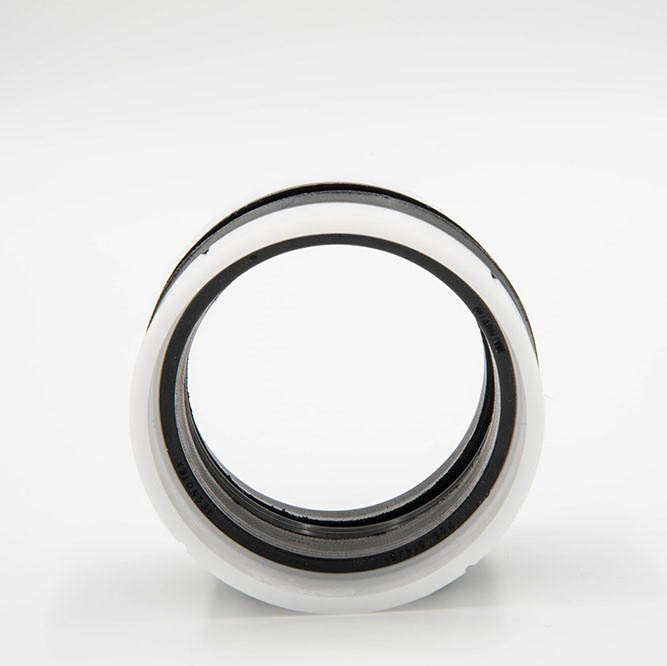

Фотографии и рендеры поршневое гидравлическое уплотнение PDE
Фотографии и рендеры поршневого гидравлического уплотнения PDE — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.

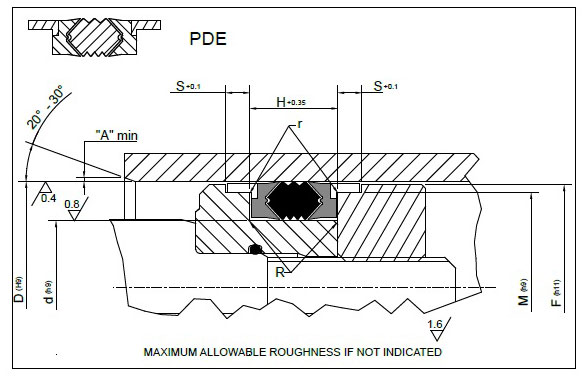

Размеры профиля PDE
Техническая таблица размеров
| D | d | H | S | M | F | Дополнительное обозначение | Артикул | Полное наименование |
|---|---|---|---|---|---|---|---|---|
| 45 | 29 | 32 | 6,35 | 38,8 | 42,85 | PDE 801 | 177114/1 | 45x29x32 PDE |
| 50 | 34 | 32 | 6,35 | 43,77 | 47,85 | PDE 802 | 196133/1 | 50x34x32 PDE |
| 55 | 40 | 32 | 6,35 | 48,77 | 52,85 | PDE 803 | 216157/1 | 55x40x32 PDE |
| 60 | 44 | 32 | 6,35 | 53,8 | 57,8 | PDE 804 | 236173/1 | 60x44x32 PDE |
| 63 | 47 | 32 | 6,35 | 56,74 | 60,81 | PDE 805 | 248185/1 | 63x47x32 PDE |
| 65 | 49 | 32 | 6,35 | 58,7 | 62,8 | PDE 806 | 255192/1 | 65x49x32 PDE |
| 70 | 50 | 35 | 9,52 | 62,62 | 67,54 | PDE 807 | 275196/1 | 70x50x35 PDE |
| 75 | 55 | 35 | 9,52 | 67,7 | 72,54 | PDE 808 | 295216/1 | 75x55x35 PDE |
| 80 | 60 | 35 | 9,52 | 72,62 | 77,52 | PDE 809 | 314236/1 | 80x60x35 PDE |
| 80 | 64 | 32 | 9,52 | 72,62 | 77,52 | PDE 810 | 314251/1 | 80x64x32 PDE |
| 85 | 65 | 35 | 9,52 | 77,62 | 82,54 | PDE 811 | 334255/1 | 85x65x35 PDE |
| 90 | 70 | 35 | 9,52 | 82,58 | 87,79 | PDE 812 | 354275/1 | 90x70x35 PDE |
| 90 | 74 | 32 | 9,52 | 82,87 | 87,79 | PDE 813 | 354291/1 | 90x74x32 PDE |
| 95 | 75 | 35 | 9,52 | 87,6 | 92,5 | PDE 814 | 374295/1 | 95x75x35 PDE |
| 100 | 80 | 35 | 9,52 | 92,6 | 97,5 | PDE 815 | 393314/1 | 100x80x35 PDE |
| 110 | 85 | 45 | 12,7 | 101,82 | 107,33 | PDE 816 | 433334/1 | 110x85x45 PDE |
| 110 | 90 | 35 | 9,52 | 102,7 | 107,51 | PDE 817 | 433354/1 | 110x90x35 PDE |
| 115 | 90 | 45 | 12,7 | 106,82 | 112,33 | PDE 818 | 452354/1 | 115x90x45 PDE |
| 120 | 95 | 45 | 12,7 | 111,82 | 117,33 | PDE 819 | 472374/1 | 120x95x45 PDE |
| 120 | 100 | 35 | 9,52 | 112,8 | 117,51 | PDE 820 | 472393/1 | 120x100x35 PDE |
| 125 | 100 | 45 | 12,7 | 116,82 | 122,33 | PDE 821 | 492393/1 | 125x100x45 PDE |
| 130 | 105 | 45 | 12,7 | 121,82 | 127,33 | PDE 822 | 511413/1 | 130x105x45 PDE |
| 130 | 110 | 35 | 9,52 | 122,7 | 127,33 | PDE 822/1 | 511433/1 | 130x110x35 PDE |
| 135 | 110 | 45 | 12,7 | 126,82 | 132,33 | PDE 823 | 531433/1 | 135x110x45 PDE |
| 140 | 115 | 45 | 12,7 | 131,72 | 137,3 | PDE 824 | 551452/1 | 140x115x45 PDE |
| 140 | 120 | 35 | PDE 825 | 551472/1 | — | — | — | 140x120x35 PDE |
| 145 | 120 | 45 | 12,7 | 136,72 | 142,3 | PDE 826 | 570472/1 | 145x120x45 PDE |
| 150 | 125 | 45 | 12,7 | 141,72 | 147,3 | PDE 827 | 590492/1 | 150x125x45 PDE |
| 160 | 135 | 45 | 12,7 | 151,72 | 157,1 | PDE 828 | 629531/1 | 160x135x45 PDE |
| 170 | 140 | 45 | 12,7 | 163 | 167,87 | PDE 829 | 669551/1 | 170x140x45 PDE |
| 180 | 155 | 45 | 12,7 | 171,6 | 177,1 | PDE 830 | 708610/1 | 180x155x45 PDE |
| 185 | 160 | 45 | 12,7 | 176,72 | 182,1 | PDE 831 | 728629/1 | 185x160x45 PDE |
| 186 | 161 | 45 | 12 | 177,72 | 183,1 | PDE 831/1 | 732633/1 | 186x161x45 PDE |
| 190 | 165 | 45 | 12,7 | 181,72 | 187,1 | PDE 832 | 748649/1 | 190x165x45 PDE |
| 200 | 175 | 45 | 12,7 | 191,72 | 197,1 | PDE 833 | 787688/1 | 200x175x45 PDE |
| 210 | 185 | 45 | 12,7 | 201,6 | 207,1 | PDE 834 | 826728/1 | 210x185x45 PDE |
| 220 | 195 | 45 | 12,7 | 211,6 | 217,1 | PDE 835 | 866767/1 | 220x195x45 PDE |
| 230 | 205 | 45 | 12,7 | 221,72 | 227,1 | PDE 836 | 905807/1 | 230x205x45 PDE |
| 240 | 215 | 45 | 12,7 | 231,72 | 237,1 | PDE 837 | 944846/1 | 240x215x45 PDE |
| 250 | 225 | 45 | 12,7 | 241,72 | 247,1 | PDE 838 | 984886/1 | 250x225x45 PDE |
| 260 | 235 | 45 | 12,7 | 251,72 | 257,1 | PDE 839 | 1024925/1 | 260x235x45 PDE |
| 270 | 245 | 45 | 12,7 | 261,72 | 267,1 | PDE 840 | 1062965/1 | 270x245x45 PDE |
| 280 | 255 | 45 | 12,7 | 271,72 | 277,1 | PDE 841 | 11021004/1 | 280x255x45 PDE |
| 290 | 265 | 45 | 12,7 | 281,72 | 287,1 | PDE 842 | 11411043/1 | 290x265x45 PDE |
| 300 | 275 | 45 | 12,7 | 291,72 | 297,1 | PDE 843 | 11811082/1 | 300x275x45 PDE |
| 320 | 295 | 45 | 12,7 | 311,72 | 317,1 | PDE 843/1 | 12591161/1 | 320x295x45 PDE |
| 350 | 325 | 45 | 12,7 | 341,72 | 347,1 | PDE 844 | 13771279/1 | 350x325x45 PDE |
| 360 | 335 | 44,5 | 12,7 | 351,72 | 357,33 | PDE 845 | 14171318/1 | 360x335x44,5 PDE |
| 380 | 355 | 45 | 12,7 | 371,75 | 377,33 | PDE 846 | 14961397/1 | 380x355x45 PDE |
