Уплотнение поршня 180-159-7,8 SIMKO PU/NBR
Код товара: УП-00172662 · Артикул: SIMKO 300 417470
Параметры изделия
- Профиль
- SIMKO
- ЕТО
- TTQ
- Назначение
- Гидравлика
- Материал
- PU/NBR
- Производитель
- FREUDENBERG
- d, мм
- 159
- D, мм
- 180
- H, мм
- 7,8
Описание изделия

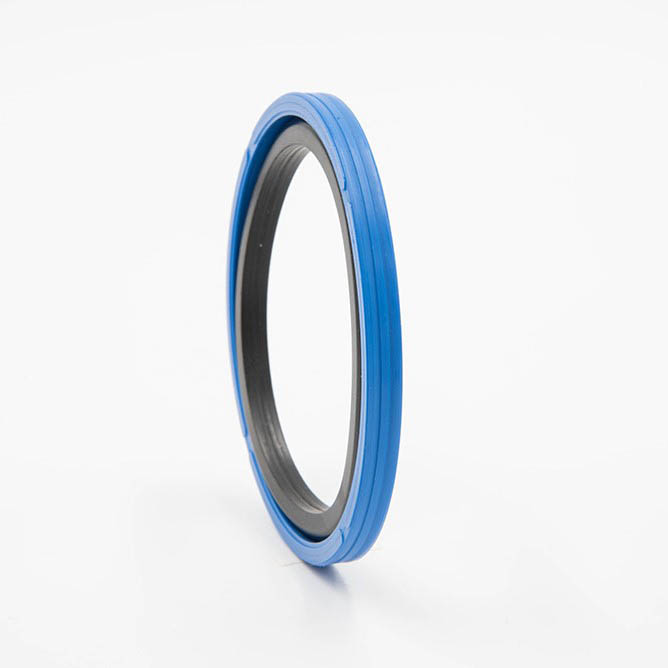

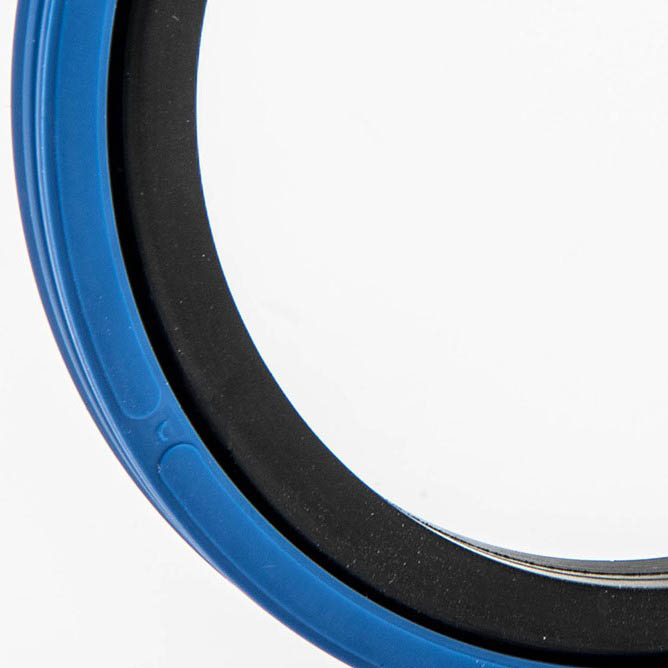

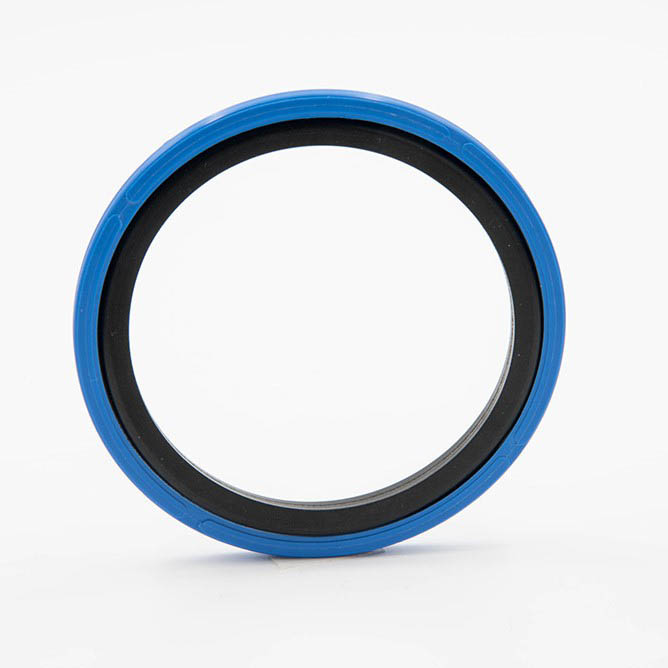

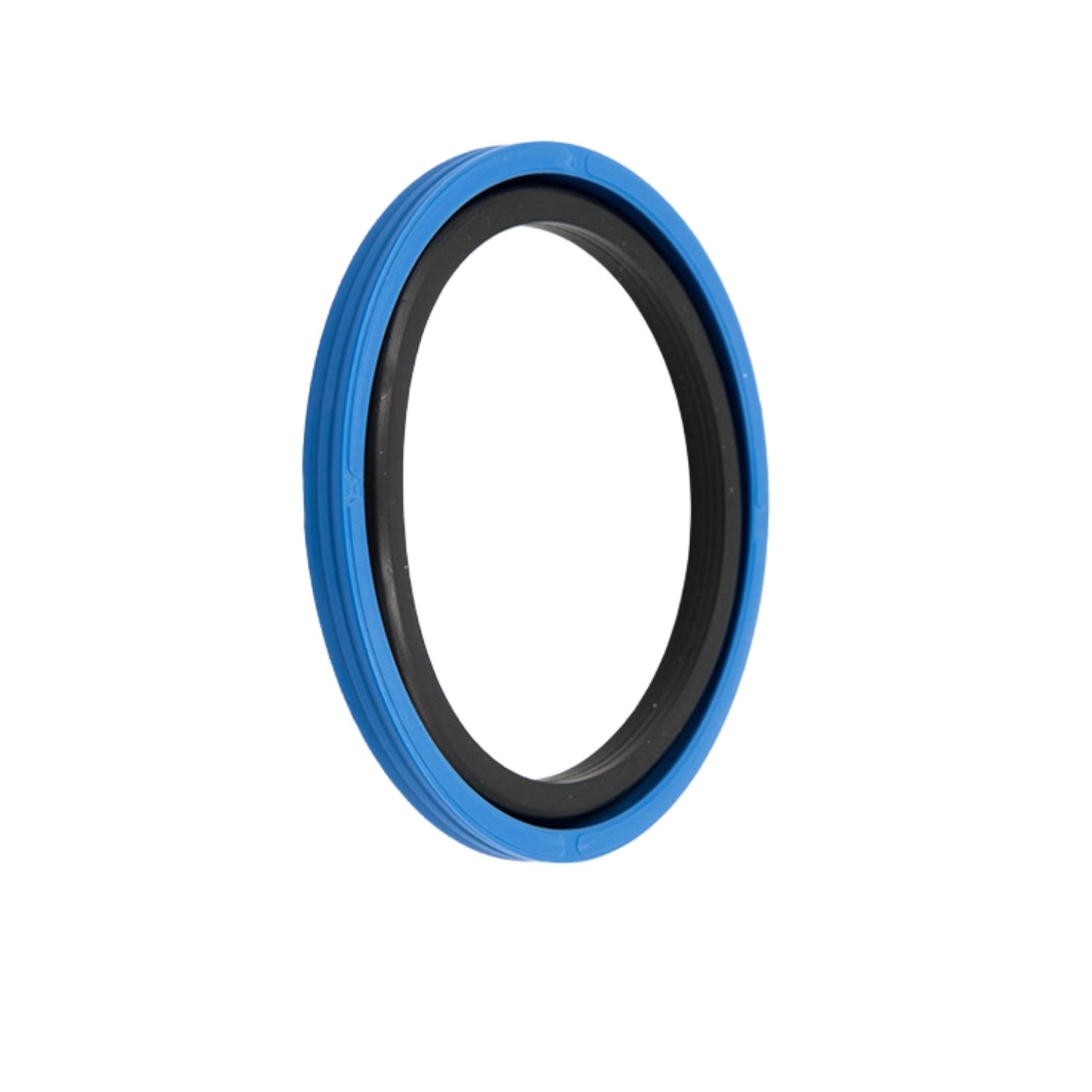

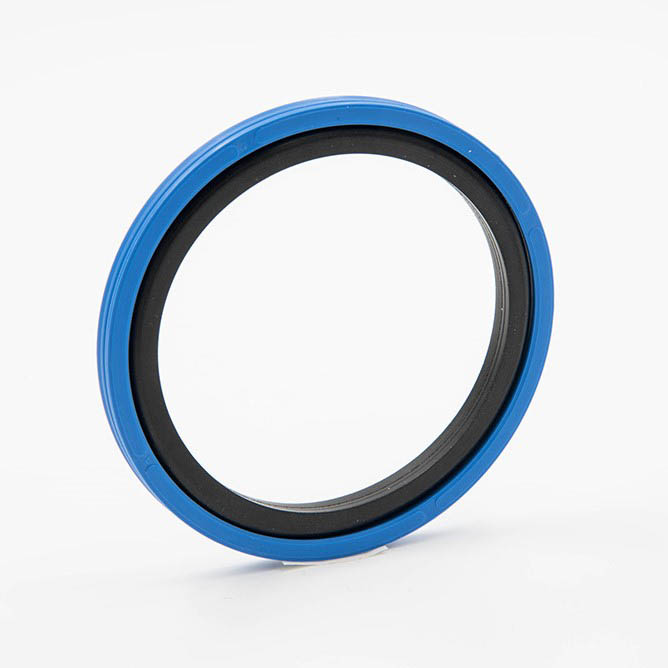

Уплотнение поршня 180-159-7,8 SIMKO PU/NBR. Изделие относится к группе TTQ и имеет профиль SIMKO.
TTQ — поршневое уплотнение двойного действия, конструкционно близкое к TTO, но с активирующим резиновым элементом сложной геометрии вместо стандартного круглого O-Ring.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание поршневого уплотнения TTQ

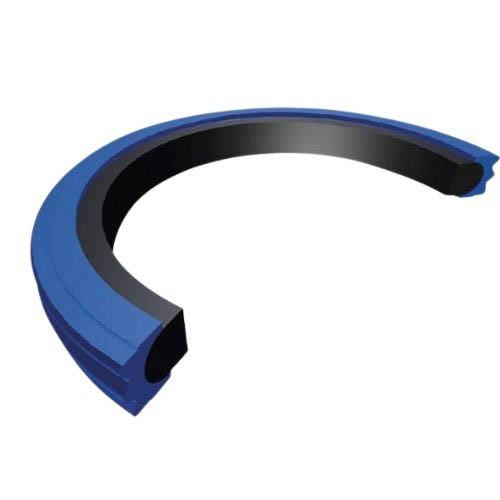

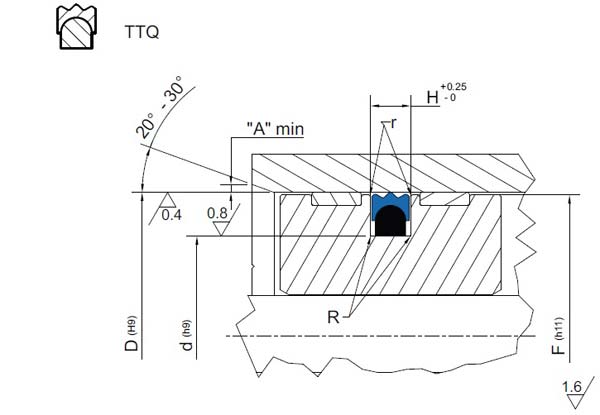

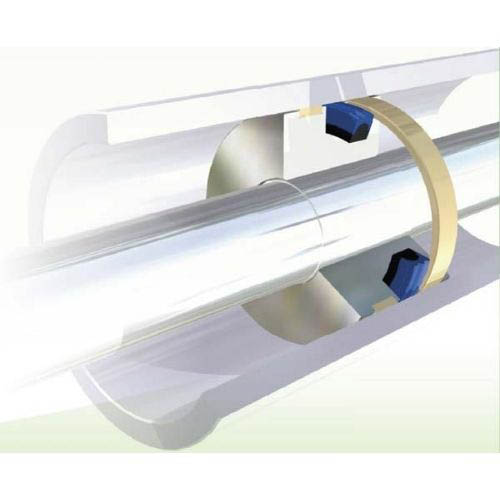

Поршневое уплотнение TTQ применяется в гидроцилиндрах двустороннего действия и по своей посадочной логике максимально близко к профилю TTO. Конструкция состоит из полиуретанового уплотнительного элемента и активирующего резинового элемента, который создает предварительное радиальное поджатие профиля к рабочим поверхностям.
Главная особенность TTQ заключается в форме активирующего эластомера. В отличие от классического TTO, где используется стандартное кольцо круглого сечения, в TTQ резиновый элемент имеет более сложную геометрию. Такая форма лучше фиксируется в посадочном месте, снижает риск скручивания при реверсивном ходе поршня и стабильнее передает усилие на полиуретановую часть.
За счет более контролируемой работы активирующего элемента профиль TTQ повышает общую надежность уплотнительного узла. Полиуретановая рабочая часть сохраняет высокую стойкость к истиранию и экструзии, а модифицированный резиновый элемент помогает удерживать стабильную герметизацию при изменении направления движения и циклических нагрузках.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / NBR | до 0.5 м/с | -35°C…+100°C | до 40 МПа / 400 bar | гидроцилиндры двустороннего действия, компактные посадочные места, реверсивная работа поршня |
Преимущества уплотнения TTQ
- конструкционно близко к профилю TTO и применяется в схожих посадочных местах
- активирующий резиновый элемент сложной геометрии снижает риск скручивания
- более стабильная передача поджима на полиуретановый уплотняющий элемент
- повышенная надежность при реверсивной работе поршня
- полиуретановая часть обеспечивает стойкость к истиранию и экструзии
- подходит для компактных поршневых узлов двустороннего действия
Профили и аналоги
Обозначения профилей в группе TTQ. Для замены сопоставьте размеры, материал и исполнение.
