TTQ / Piston Seal

Поршневое уплотнение TTQ для гидроцилиндров

TTQ — поршневое уплотнение двойного действия, конструкционно близкое к TTO, но с активирующим резиновым элементом сложной геометрии вместо стандартного круглого O-Ring.

Описание поршневого уплотнения TTQ

Поршневое уплотнение TTQ применяется в гидроцилиндрах двустороннего действия и по своей посадочной логике максимально близко к профилю TTO. Конструкция состоит из полиуретанового уплотнительного элемента и активирующего резинового элемента, который создает предварительное радиальное поджатие профиля к рабочим поверхностям.

Главная особенность TTQ заключается в форме активирующего эластомера. В отличие от классического TTO, где используется стандартное кольцо круглого сечения, в TTQ резиновый элемент имеет более сложную геометрию. Такая форма лучше фиксируется в посадочном месте, снижает риск скручивания при реверсивном ходе поршня и стабильнее передает усилие на полиуретановую часть.

За счет более контролируемой работы активирующего элемента профиль TTQ повышает общую надежность уплотнительного узла. Полиуретановая рабочая часть сохраняет высокую стойкость к истиранию и экструзии, а модифицированный резиновый элемент помогает удерживать стабильную герметизацию при изменении направления движения и циклических нагрузках.

Технические характеристики поршневого уплотнения

Технические характеристики поршневого уплотнения TTQ для гидроцилиндров
МатериалСкоростьТемператураДавлениеПрименение
PU / NBRдо 0.5 м/с-35°C…+100°Cдо 40 МПа / 400 barгидроцилиндры двустороннего действия, компактные посадочные места, реверсивная работа поршня

Преимущества уплотнения TTQ

  • конструкционно близко к профилю TTO и применяется в схожих посадочных местах
  • активирующий резиновый элемент сложной геометрии снижает риск скручивания
  • более стабильная передача поджима на полиуретановый уплотняющий элемент
  • повышенная надежность при реверсивной работе поршня
  • полиуретановая часть обеспечивает стойкость к истиранию и экструзии
  • подходит для компактных поршневых узлов двустороннего действия

Аналоги и взаимозаменяемость TTQ

TTQ подбирается как модифицированное поршневое уплотнение двойного действия при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене TTO на TTQ важно учитывать геометрию активирующего элемента, ширину посадочного места и фактические нагрузки на поршневой узел.

TTO SIMKO300 KPR PSQ K49 LSIM300P CS8 CSPGI MPSU PS2700

Фотографии и рендеры поршневого гидравлического уплотнения TTQ — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.

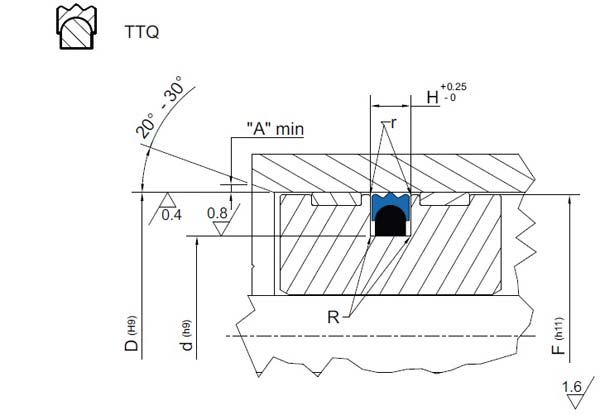

Поршневое гидравлическое уплотнение TTQ, фото профиля

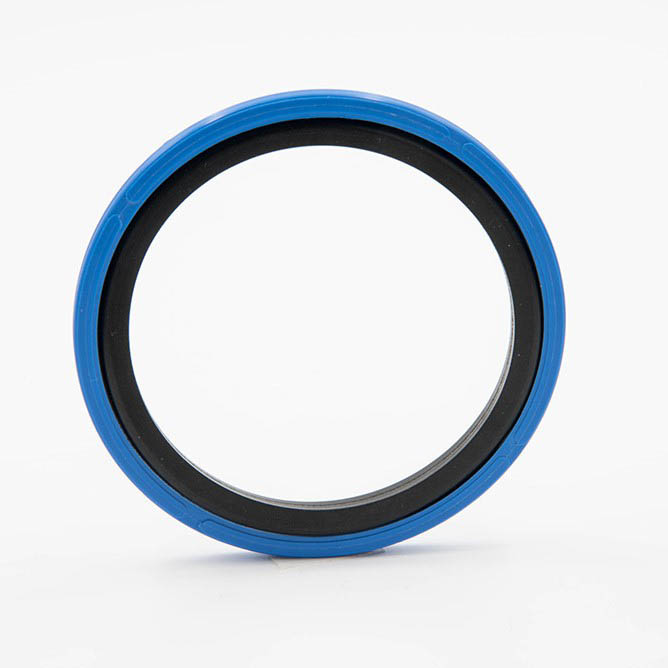

Поршневое гидравлическое уплотнение TTQ, форма рабочих кромок

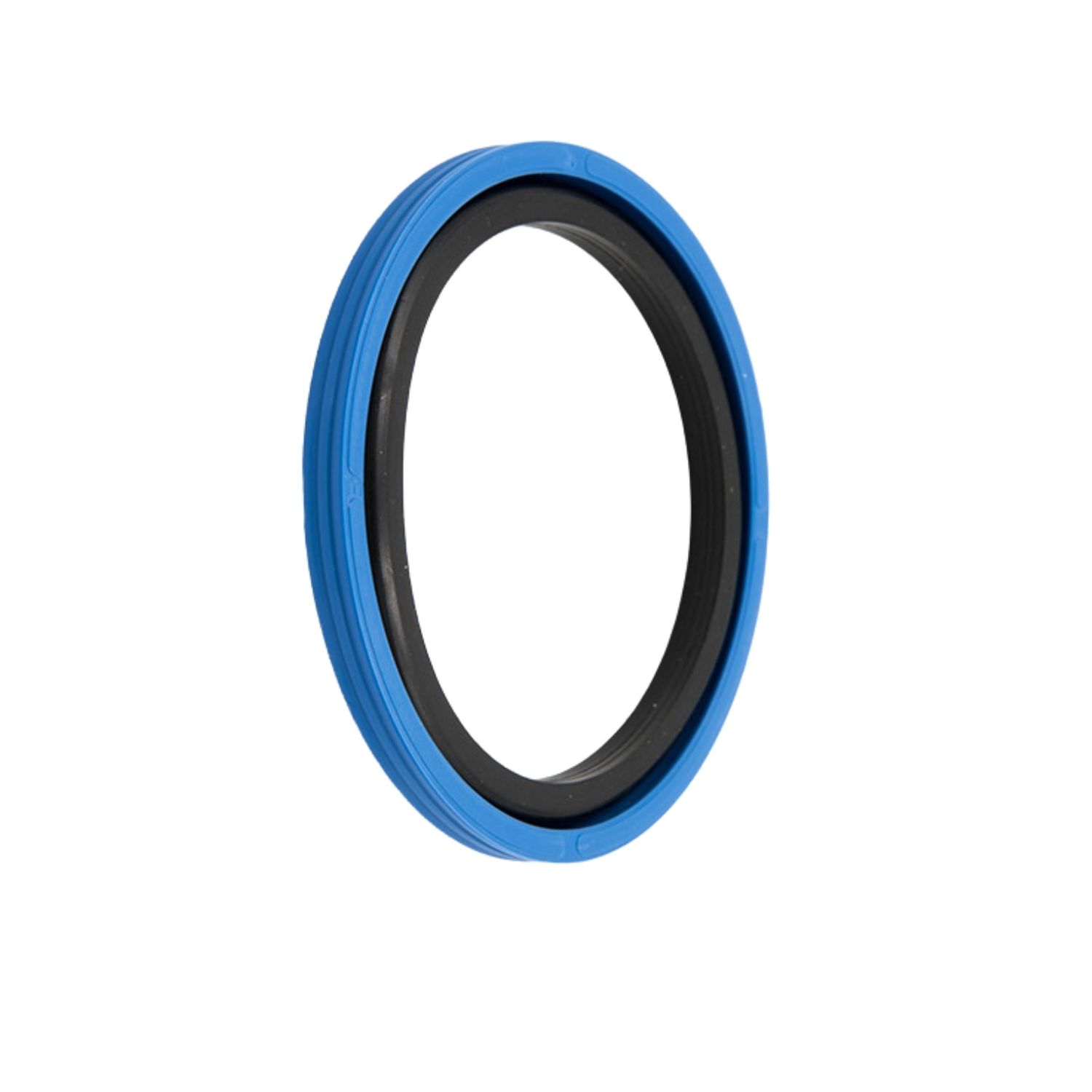

Поршневое гидравлическое уплотнение TTQ, форма сечения

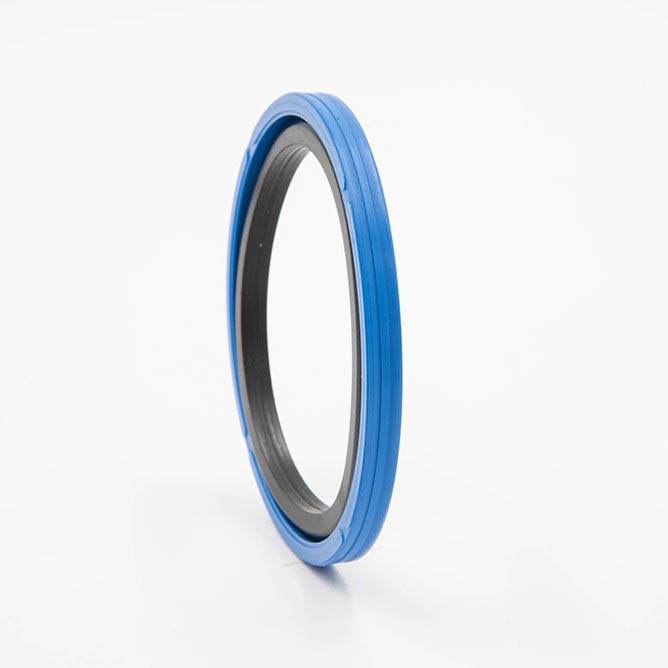

Поршневое гидравлическое уплотнение TTQ, посадочная геометрия профиля

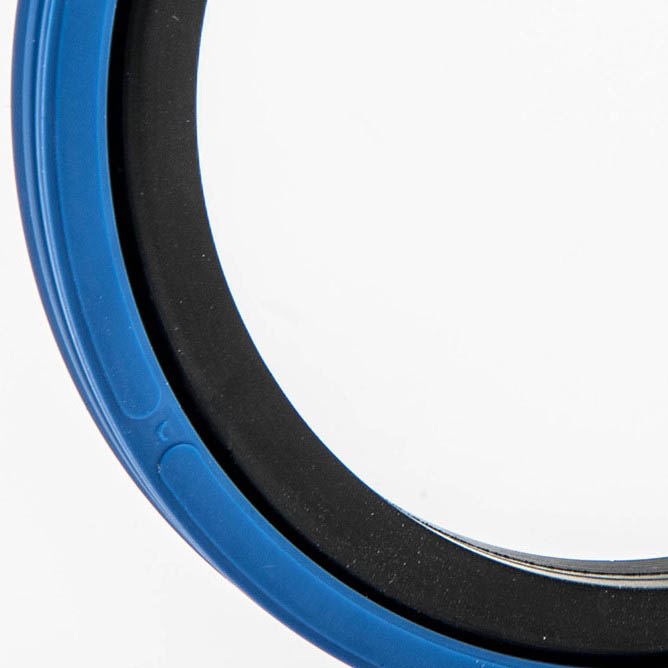

Поршневое гидравлическое уплотнение TTQ, рендер профиля

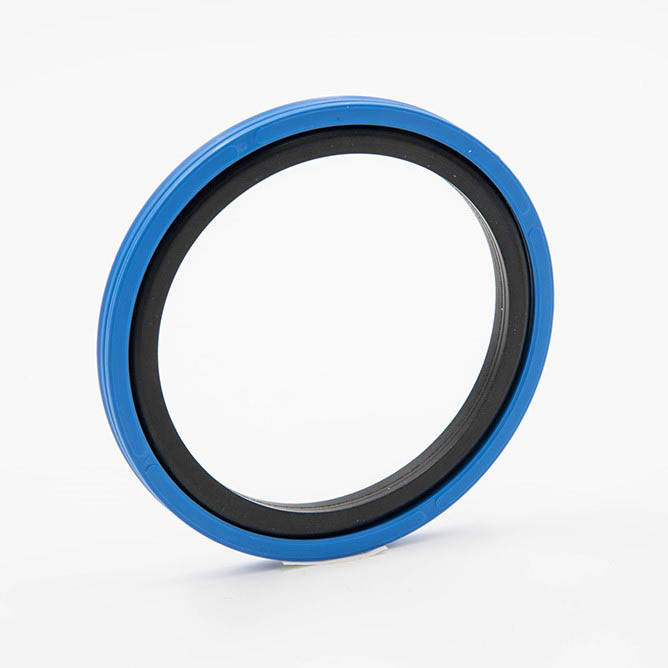

Поршневое гидравлическое уплотнение TTQ, конструкция поршневого уплотнения

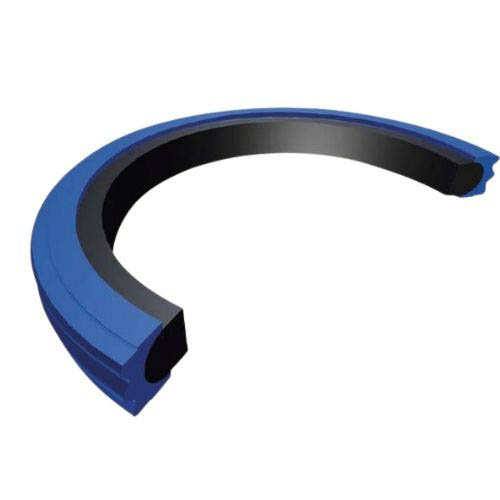

Поршневое гидравлическое уплотнение TTQ, визуальный пример формы профиля

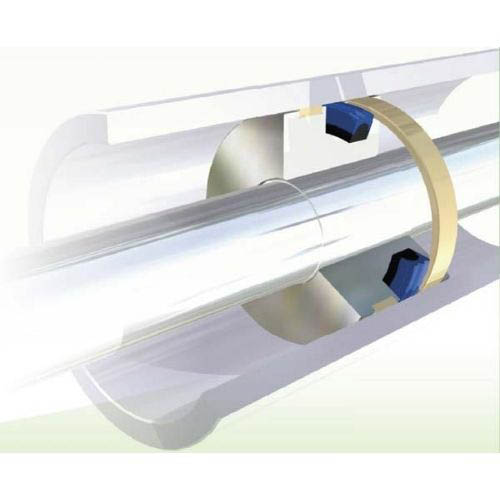

Поршневое гидравлическое уплотнение TTQ, вид уплотнительной зоны

Размеры профиля TTQ

Техническая таблица размеров

dDHДополнительное обозначениеПолное наименование
12,5203,2TTQ 2020x12,5x3,2 TTQ
17,5253,2TTQ 2525x17,5x3,2 TTQ
22,5303,2TTQ 3030x22,5x3,2 TTQ
24,5323,2TTQ 3232x24,5x3,2 TTQ
24354,2TTQ 3535x24x4,2 TTQ
24,5406,3TTQ 4040x24,5x6,3 TTQ
29404,2TTQ 40/140x29x4,2 TTQ
34454,2TTQ 4545x34x4,2 TTQ
37484,2TTQ 4848x37x4,2 TTQ
34,5506,3TTQ 5050x34,5x6,3 TTQ
39504,2TTQ 50/150x39x4,2 TTQ
39,5556,3TTQ 5555x39,5x6,3 TTQ
44554,2TTQ 55/155x44x4,2 TTQ
46574,2TTQ 5757x46x4,2 TTQ
44,5606,3TTQ 6060x44,5x6,3 TTQ
49604,2TTQ 60/160x49x4,2 TTQ
47,5636,3TTQ 6363x47,5x6,3 TTQ
52634,2TTQ 63/163x52x4,2 TTQ
49,5656,3TTQ 6565x49,5x6,3 TTQ
52654,2TTQ 65/165x52x4,2 TTQ
57684,2TTQ 6868x57x4,2 TTQ
54,5706,3TTQ 7070x54,5x6,3 TTQ
57706,3TTQ 70/270x57x6,3 TTQ
59704,2TTQ 70/170x59x4,2 TTQ
61724,2TTQ 7272x61x4,2 TTQ
59,5756,3TTQ 7575x59,5x6,3 TTQ
63756,3TTQ 75/175x63x6,3 TTQ
69804,2TTQ 80/180x69x4,2 TTQ
64,5806,3TTQ 8080x64,5x6,3 TTQ
69,5856,3TTQ 8585x69,5x6,3 TTQ
74,5906,3TTQ 9090x74,5x6,3 TTQ
79,5956,3TTQ 9595x79,5x6,3 TTQ
84,51006,3TTQ 100100x84,5x6,3 TTQ
89,51056,3TTQ 105105x89,5x6,3 TTQ
94,51106,3TTQ 110110x94,5x6,3 TTQ
104,51206,3TTQ 120120x104,5x6,3 TTQ
991208,1TTQ 120/1120x99x8,1 TTQ
109,51256,3TTQ 125125x109,5x6,3 TTQ
1091308,1TTQ 130130x109x8,1 TTQ
114,51306,3TTQ 130/1130x114,5x6,3 TTQ
1191408,1TTQ 140140x119x8,1 TTQ
1291508,1TTQ 150150x129x8,1 TTQ
12915010,5TTQ 150/1150x129x10,5 TTQ
1391608,1TTQ 160160x139x8,1 TTQ
1591808,1TTQ 180180x159x8,1 TTQ
1792008,1TTQ 200200x179x8,1 TTQ
80,0069,004,20TTQ 80/180,00x69,00x4,20 TTQ
80,0064,506,30TTQ 8080,00x64,50x6,30 TTQ
85,0069,506,30TTQ 8585,00x69,50x6,30 TTQ
90,0074,506,30TTQ 9090,00x74,50x6,30 TTQ
95,0079,506,30TTQ 9595,00x79,50x6,30 TTQ
100,0084,506,30TTQ 100100,00x84,50x6,30 TTQ
105,0089,506,30TTQ 105105,00x89,50x6,30 TTQ
110,0094,506,30TTQ 110110,00x94,50x6,30 TTQ
120,00104,506,30TTQ 120120,00x104,50x6,30 TTQ
120,0099,008,10TTQ 120/1120,00x99,00x8,10 TTQ
125,00109,506,30TTQ 125125,00x109,50x6,30 TTQ
130,00109,008,10TTQ 130130,00x109,00x8,10 TTQ
130,00114,506,30TTQ 130/1130,00x114,50x6,30 TTQ
140,00119,008,10TTQ 140140,00x119,00x8,10 TTQ
150,00129,008,10TTQ 150150,00x129,00x8,10 TTQ
150,00129,0010,50TTQ 150/1150,00x129,00x10,50 TTQ
160,00139,008,10TTQ 160160,00x139,00x8,10 TTQ
180,00159,008,10TTQ 180180,00x159,00x8,10 TTQ
200,00179,008,10TTQ 200200,00x179,00x8,10 TTQ
Профиль: TTQСтрок: 65
