Уплотнение поршня 150-140-17 Z5 NBR
Код товара: УП-00169101 · Артикул: Z5 F014 N3578
Параметры изделия
- Профиль
- Z5
- ЕТО
- Z5
- Назначение
- Пневматика
- Материал
- NBR
- Производитель
- PARKER PRADIFA
- d, мм
- 140
- D, мм
- 150
- H, мм
- 17
Описание изделия

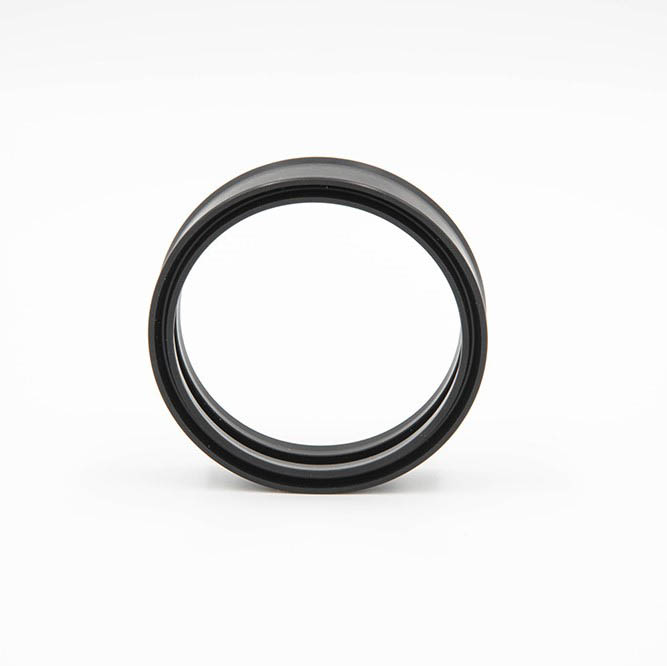

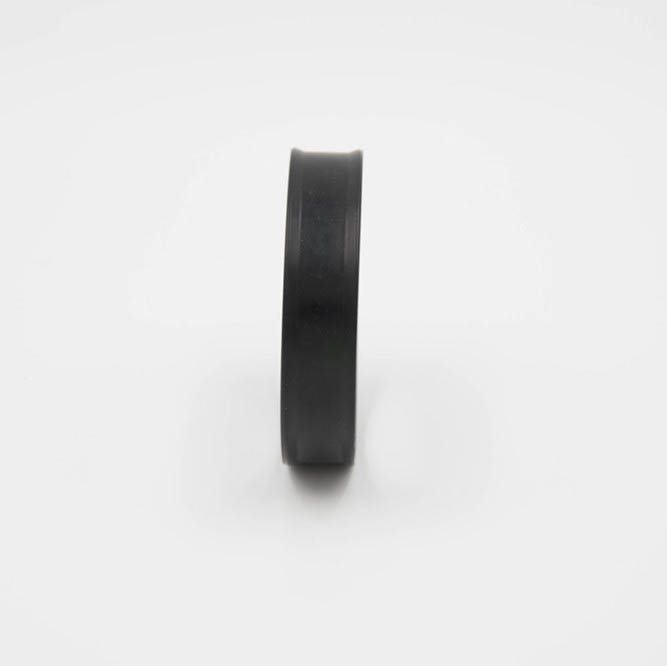

Уплотнение поршня 150-140-17 Z5 NBR. Изделие относится к группе Z5 и имеет профиль Z5.
Z5 — компактное U-образное поршневое уплотнение двустороннего действия для пневматических цилиндров с низким коэффициентом трения и плавной работой.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание пневматического уплотнения Z5

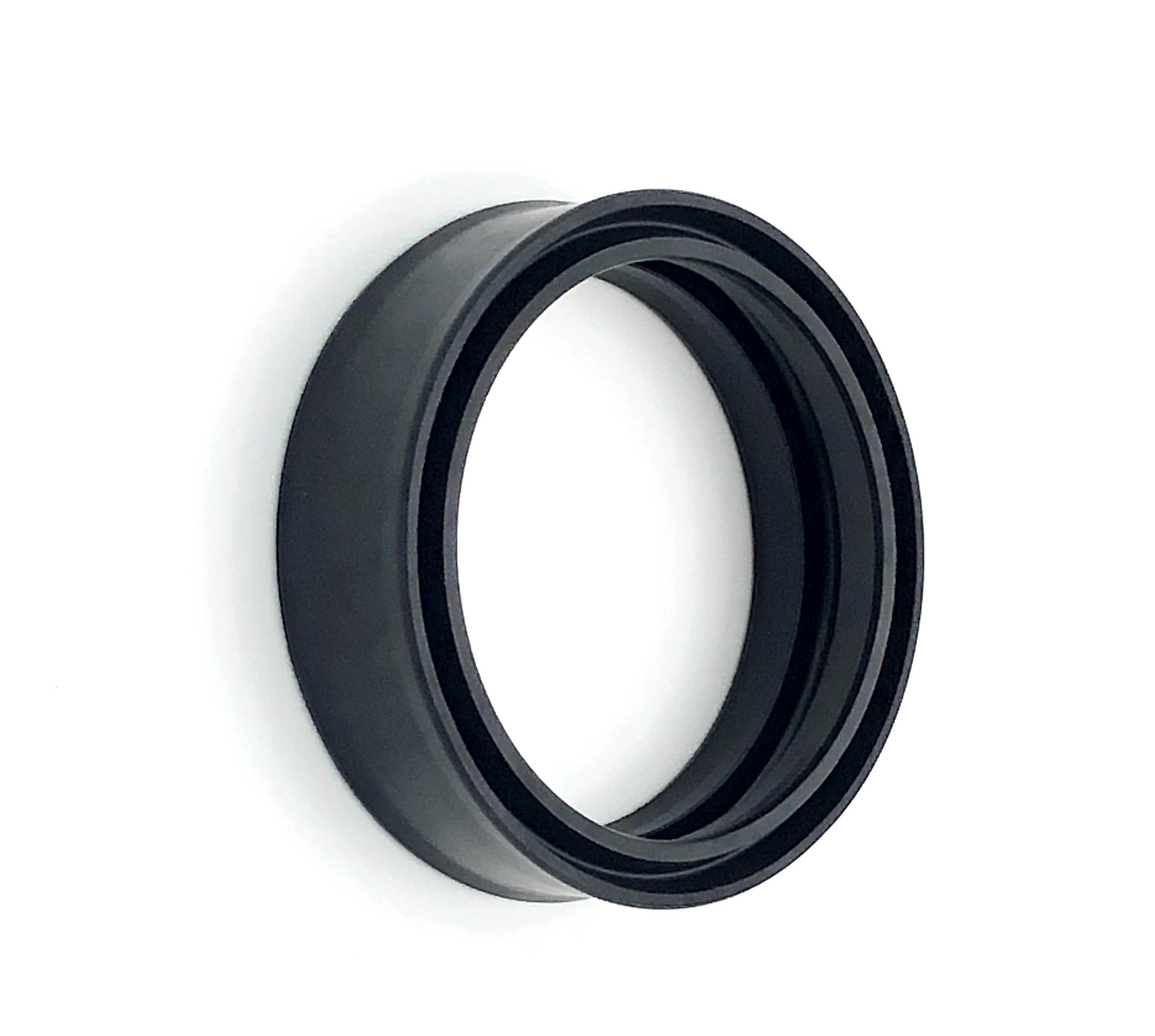

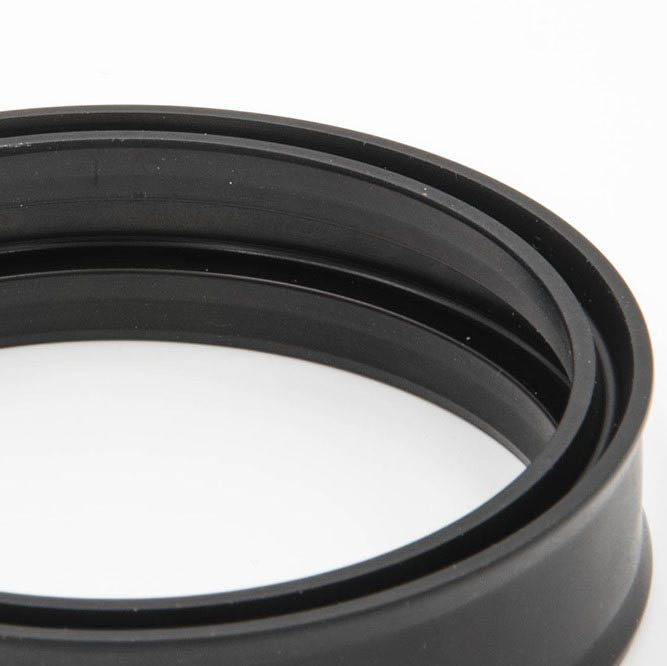

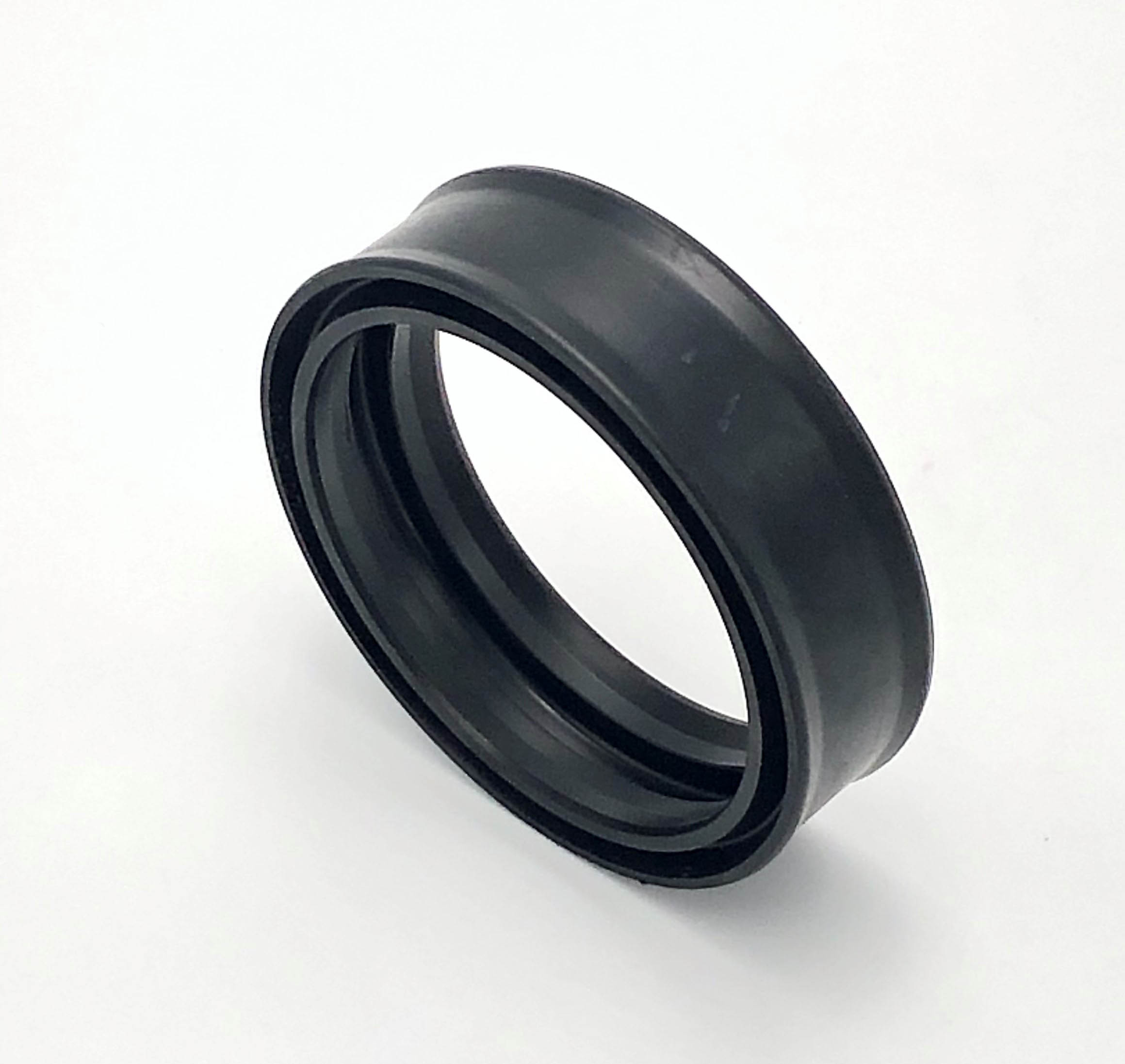

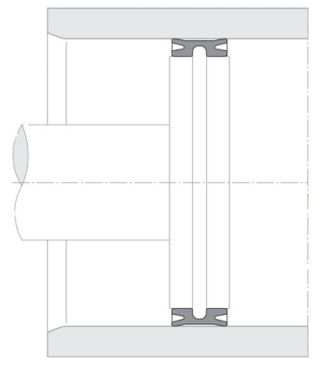

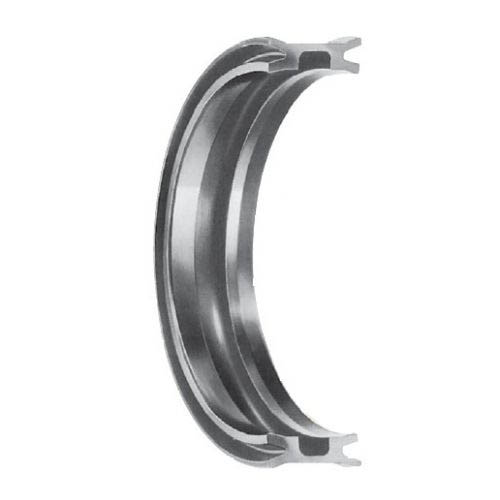

Профиль Z5 применяется в пневматических цилиндрах как уплотнение двустороннего действия. Симметричная геометрия рабочих кромок обеспечивает герметизацию при движении поршня в обоих направлениях и способствует стабильной работе цилиндра.
Компактная форма профиля позволяет использовать уплотнение в ограниченном монтажном пространстве, сохраняя при этом достаточную площадь контакта с поверхностью цилиндра. Благодаря низкому сопротивлению движению уменьшается износ и повышается плавность хода.
Уплотнение изготавливается преимущественно из NBR и рассчитано на работу со сжатым воздухом в стандартных промышленных пневмосистемах. Конструкция подходит для цилиндров с возвратно-поступательным движением и умеренными рабочими нагрузками.
Профиль Z5 часто используется в компактных пневмоцилиндрах, распределительных механизмах и оборудовании автоматизации, где требуется надежная герметизация при небольших габаритах уплотнения.
Технические характеристики уплотнения Z5
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR | до 1 м/с | -30°C…+80°C | до 1.6 МПа / 16 bar | пневматические цилиндры двустороннего действия и компактные исполнительные механизмы |
Преимущества уплотнения Z5
- двусторонняя герметизация поршня
- компактный профиль для ограниченного монтажного пространства
- низкое трение и плавное движение цилиндра
- стабильная работа при возвратно-поступательном движении
- простая установка в стандартные посадочные места
- хорошая износостойкость при работе со сжатым воздухом
- подходит для промышленной пневматики и автоматизации
Профили и аналоги
Обозначения профилей в группе Z5. Для замены сопоставьте размеры, материал и исполнение.
Сходные исполнения
Совпадают размеры и материал. Конструктивную совместимость проверим при подборе.
| Эскиз | Наименование / профиль | Артикул / код | d | D | H | L | ЦенаРозница / опт? | Наличие | Количество |
|---|---|---|---|---|---|---|---|---|---|
| Уплотнение поршня 150-140-17 KZ5 NBRKZ5 · NBR | KZ5 NBRКод: УП-00169100 | 140 | 150 | 17 | — | По запросу | Срок уточним |
