Пневматическое поршневое уплотнение Z5
Z5 — компактное U-образное поршневое уплотнение двустороннего действия для пневматических цилиндров с низким коэффициентом трения и плавной работой.
Описание пневматического уплотнения Z5
Профиль Z5 применяется в пневматических цилиндрах как уплотнение двустороннего действия. Симметричная геометрия рабочих кромок обеспечивает герметизацию при движении поршня в обоих направлениях и способствует стабильной работе цилиндра.
Компактная форма профиля позволяет использовать уплотнение в ограниченном монтажном пространстве, сохраняя при этом достаточную площадь контакта с поверхностью цилиндра. Благодаря низкому сопротивлению движению уменьшается износ и повышается плавность хода.
Уплотнение изготавливается преимущественно из NBR и рассчитано на работу со сжатым воздухом в стандартных промышленных пневмосистемах. Конструкция подходит для цилиндров с возвратно-поступательным движением и умеренными рабочими нагрузками.
Профиль Z5 часто используется в компактных пневмоцилиндрах, распределительных механизмах и оборудовании автоматизации, где требуется надежная герметизация при небольших габаритах уплотнения.
Технические характеристики уплотнения Z5
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR | до 1 м/с | -30°C…+80°C | до 1.6 МПа / 16 bar | пневматические цилиндры двустороннего действия и компактные исполнительные механизмы |
Преимущества уплотнения Z5
- двусторонняя герметизация поршня
- компактный профиль для ограниченного монтажного пространства
- низкое трение и плавное движение цилиндра
- стабильная работа при возвратно-поступательном движении
- простая установка в стандартные посадочные места
- хорошая износостойкость при работе со сжатым воздухом
- подходит для промышленной пневматики и автоматизации
Аналоги и взаимозаменяемость Z5
Z5 подбирается как компактное поршневое уплотнение двустороннего действия при совпадении посадочных размеров, профиля, рабочего давления и материала. При замене необходимо учитывать геометрию канавки и условия эксплуатации цилиндра.

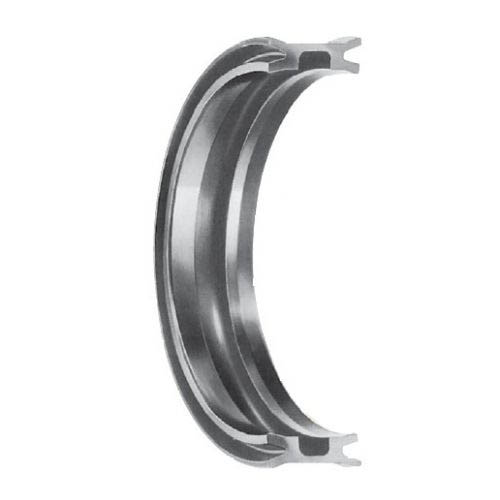

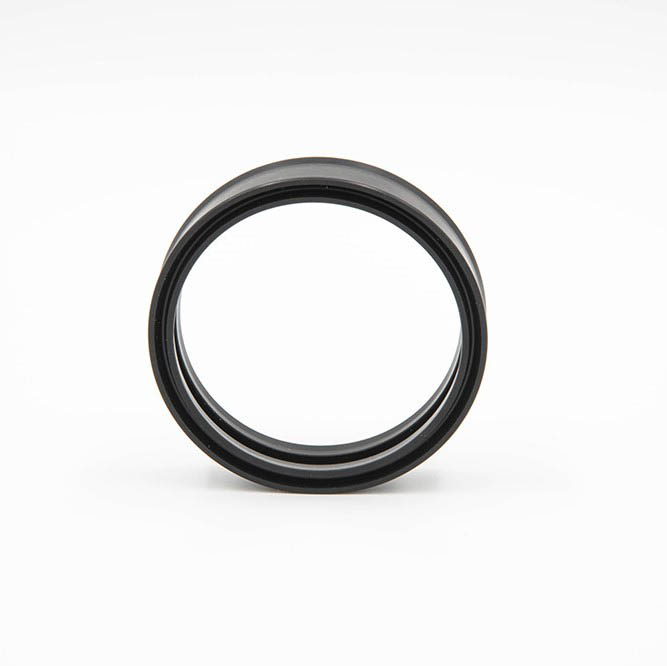

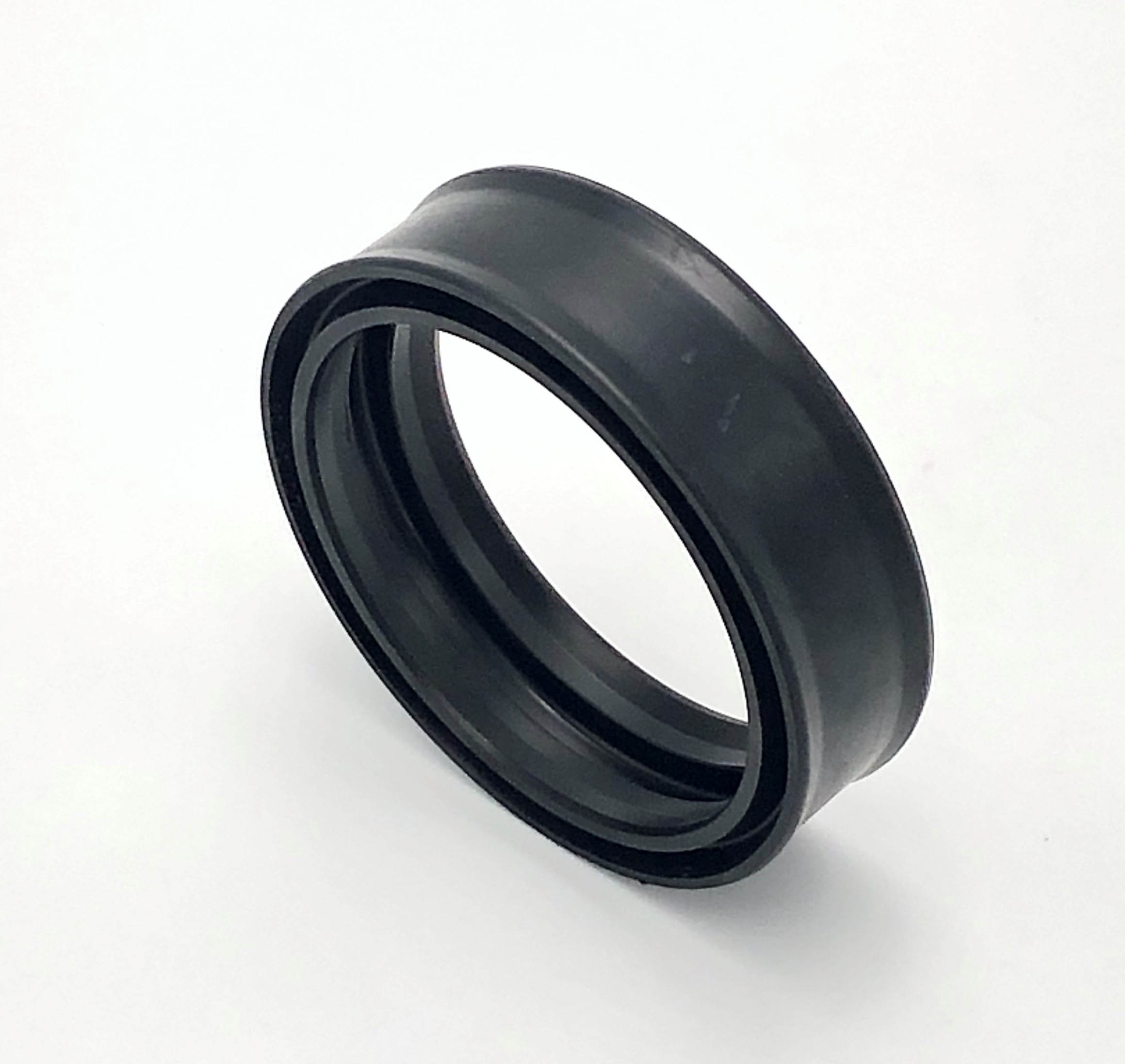

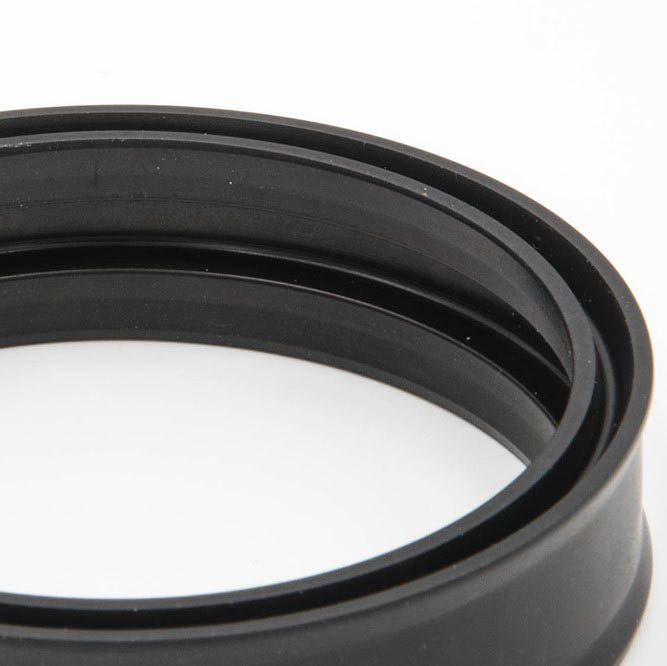

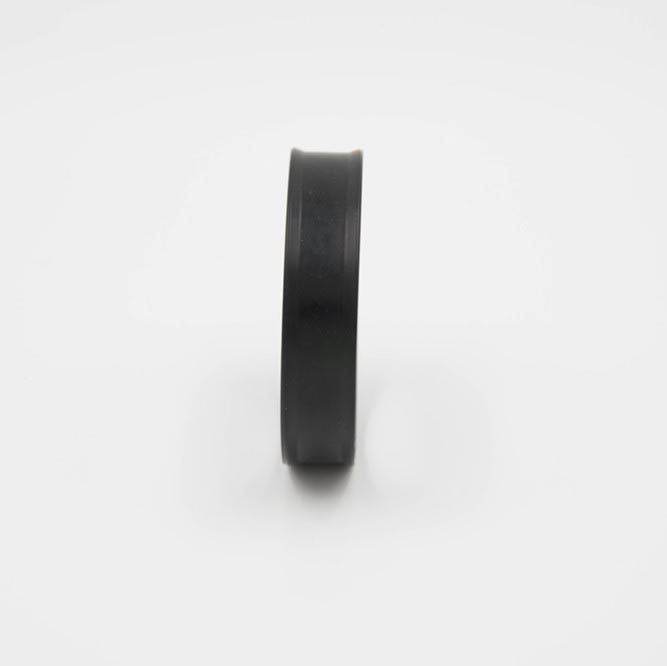

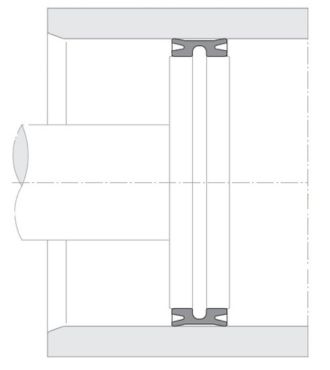

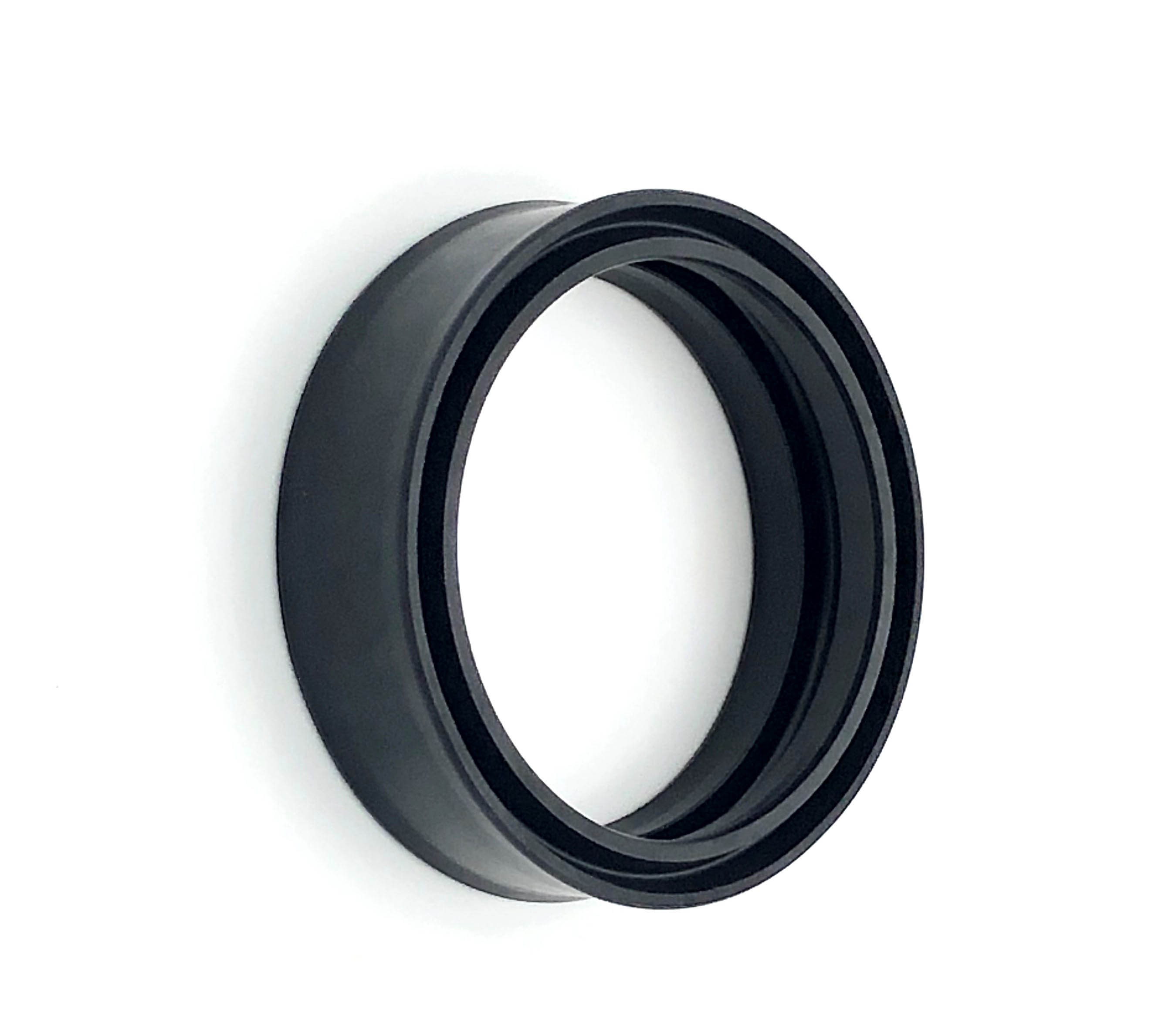

Визуальная схема и геометрия профиля Z5
Изображения показывают форму профиля, рабочие кромки и посадочную геометрию поршневого пневматического уплотнения Z5 для подбора размеров и сравнения с аналогами.
