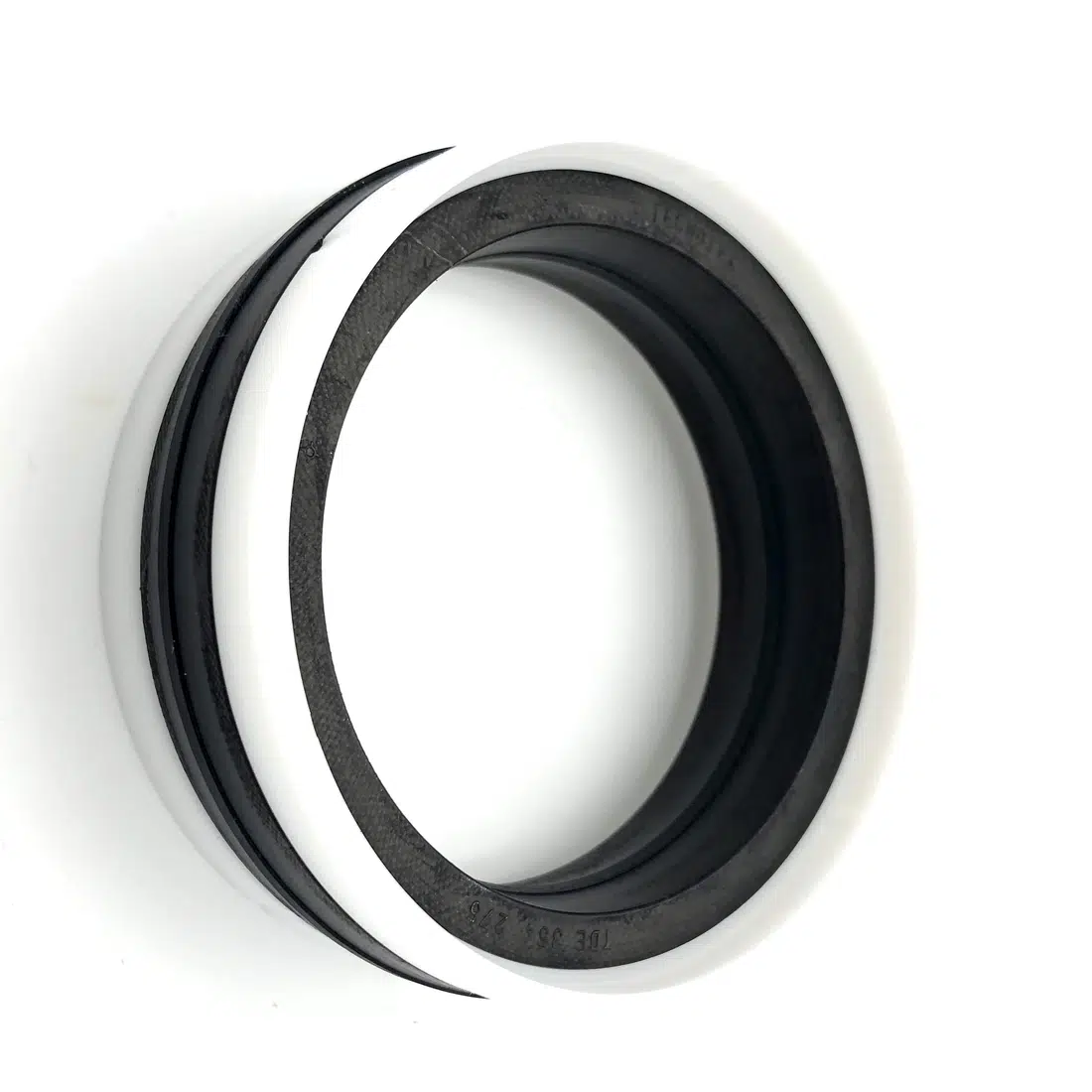

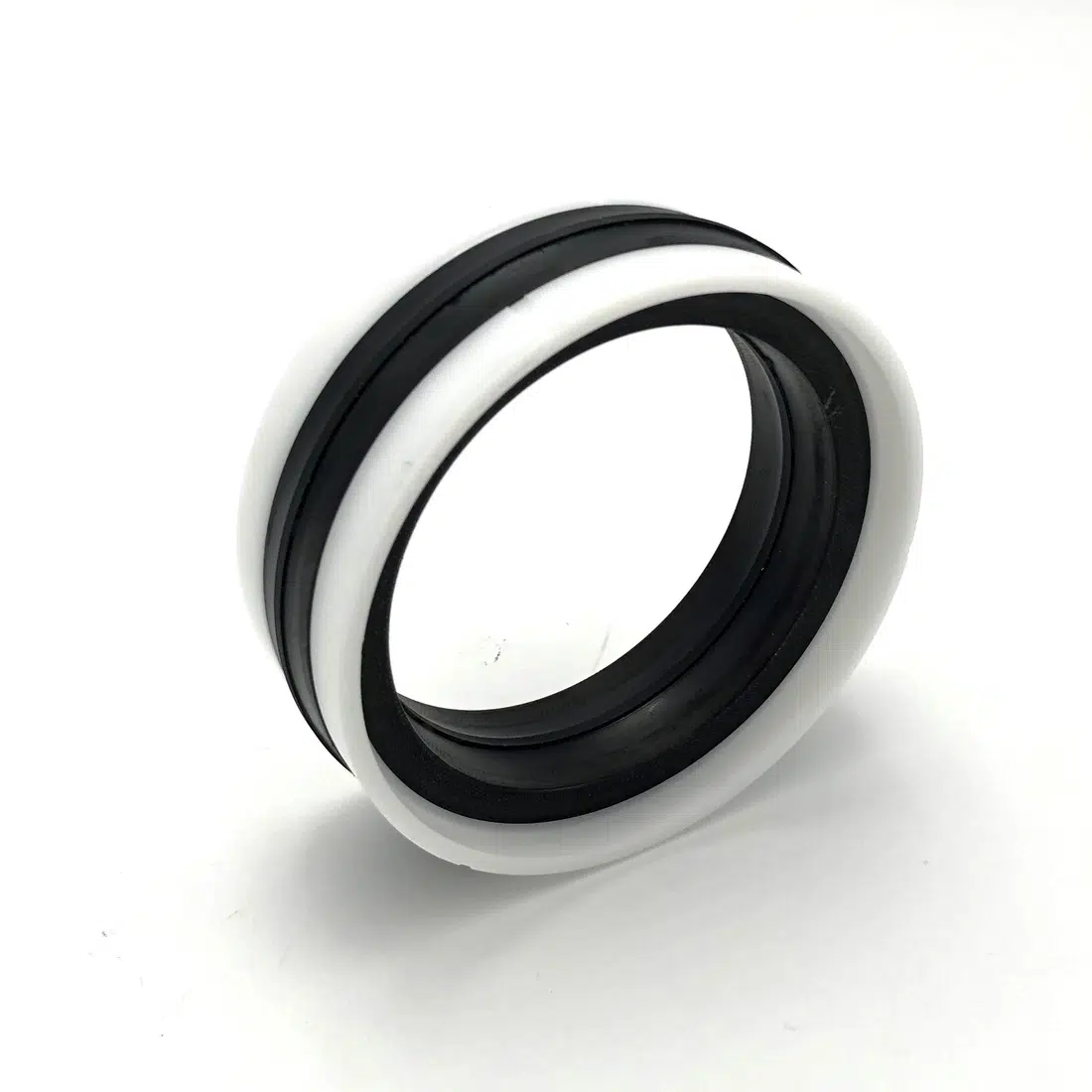

Уплотнение поршня 130-105-25,4 TDE VITON/FABRIC/POM
Код товара: УП-00160383 · Артикул: FKM TDE 511413
Параметры изделия
- Профиль
- TDE
- ЕТО
- TDE
- Назначение
- Гидравлика
- Материал
- VITON/FABRIC/POM
- Производитель
- GUARNITEC SRL
- d, мм
- 105
- D, мм
- 130
- H, мм
- 25,4
Описание изделия
Уплотнение поршня 130-105-25,4 TDE VITON/FABRIC/POM. Изделие относится к группе TDE и имеет профиль TDE.
TDE — компактная версия усиленного профиля PDE, сохраняющая высокую стойкость к давлению и экструзии, но выполненная в размерном ряду серийных поршневых уплотнений TPM.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.

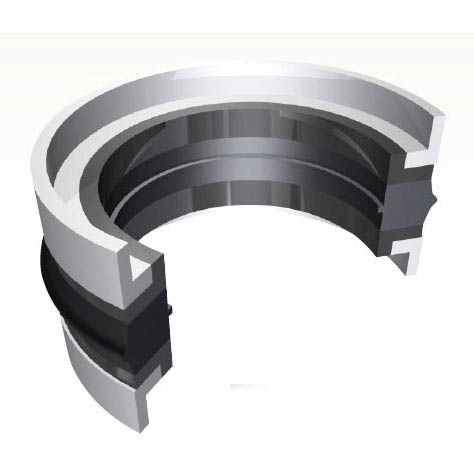

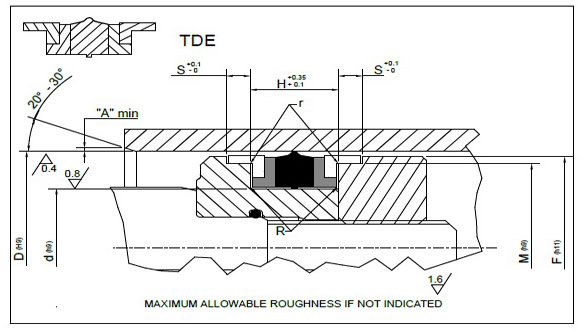

Описание поршневого уплотнения TDE
Поршневое уплотнение TDE применяется в гидравлических цилиндрах двустороннего действия, где требуется сочетание компактной посадочной геометрии и повышенной устойчивости к рабочему давлению. По конструкционной логике профиль можно рассматривать как более компактную версию PDE, адаптированную под размерный ряд серийных уплотнений TPM.

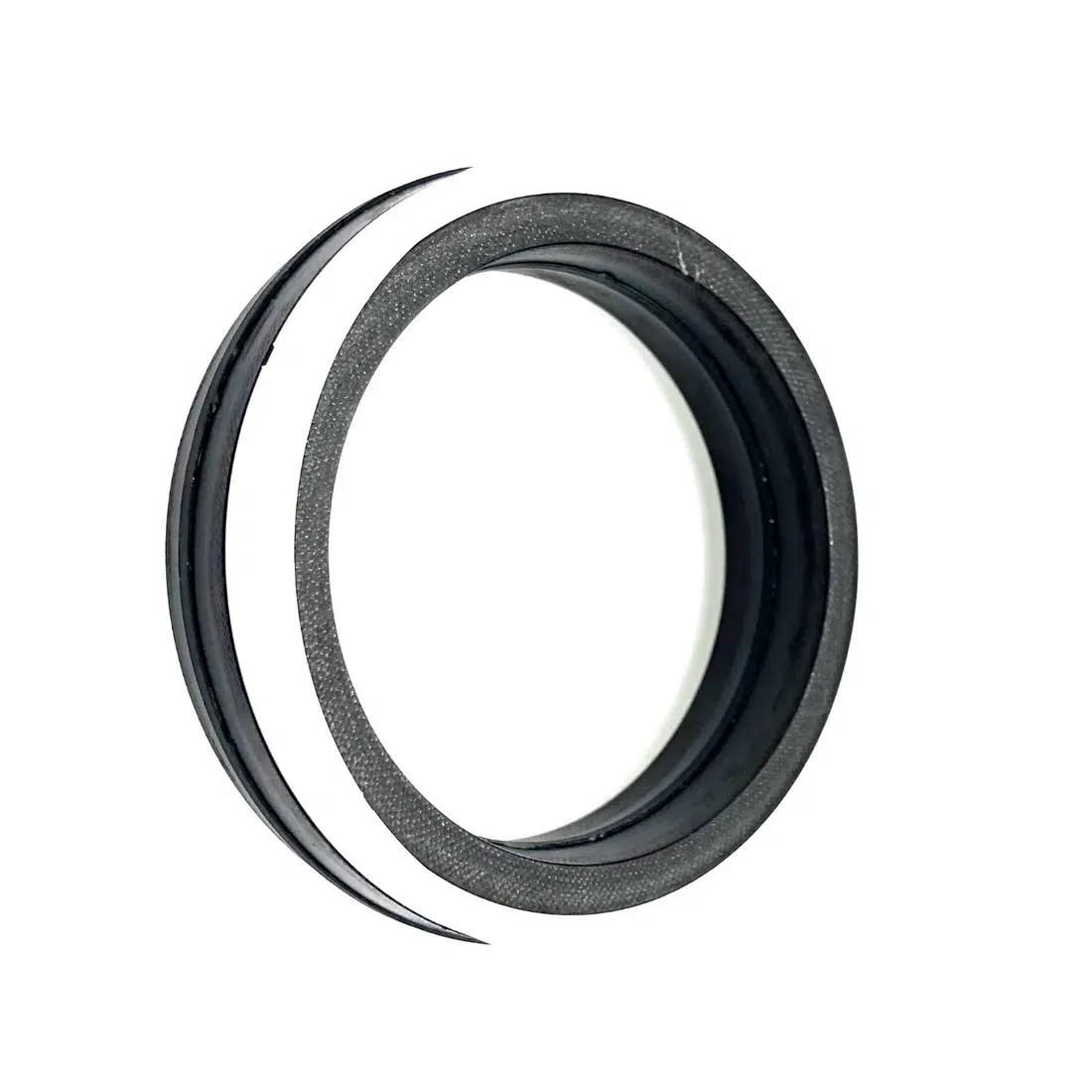

Центральный уплотняющий элемент выполнен из резинотканевого материала, который сочетает эластичность каучуковой основы и механическую прочность тканевого армирования. Такая структура повышает стойкость к истиранию, помогает сохранять форму под нагрузкой и обеспечивает стабильную герметизацию при высоком давлении.

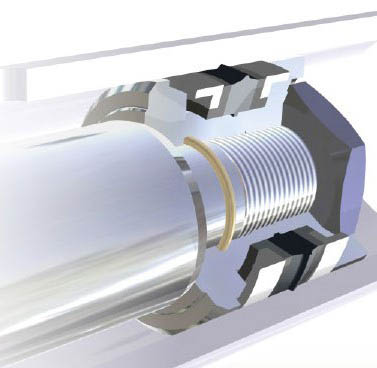

Боковые опорно-направляющие элементы из термопластичного материала стабилизируют положение поршня, воспринимают радиальные нагрузки и ограничивают деформацию центрального элемента в рабочий зазор. За счет этого TDE подходит для гидроцилиндров, где стандартного TPM уже недостаточно по ресурсу, но использовать более массивный профиль PDE невозможно из-за посадочных размеров.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Fabric / POM | до 0.5 м/с | -30°C…+110°C | до 50 МПа / 500 bar | гидроцилиндры двустороннего действия, компактные посадочные места, повышенные нагрузки |
| FKM / Fabric / POM | до 0.5 м/с | -20°C…+200°C | до 50 МПа / 500 bar | высокотемпературные гидросистемы, специальные рабочие среды, тяжелые режимы |
| BR / Fabric / POM | до 0.5 м/с | -50°C…+100°C | до 50 МПа / 500 bar | низкотемпературные условия, мобильная техника, наружная эксплуатация |
Преимущества уплотнения TDE
- компактная версия усиленного профиля PDE для гидроцилиндров двустороннего действия
- размерный ряд близок к серийным поршневым уплотнениям TPM
- резинотканевый центральный элемент повышает стойкость к износу и давлению
- хорошая устойчивость к экструзии при повышенных нагрузках
- подходит для замены TPM в узлах, где требуется больший запас прочности
- опорно-направляющие элементы стабилизируют поршень и снижают риск перекоса
Профили и аналоги
Обозначения профилей в группе TDE. Для замены сопоставьте размеры, материал и исполнение.
