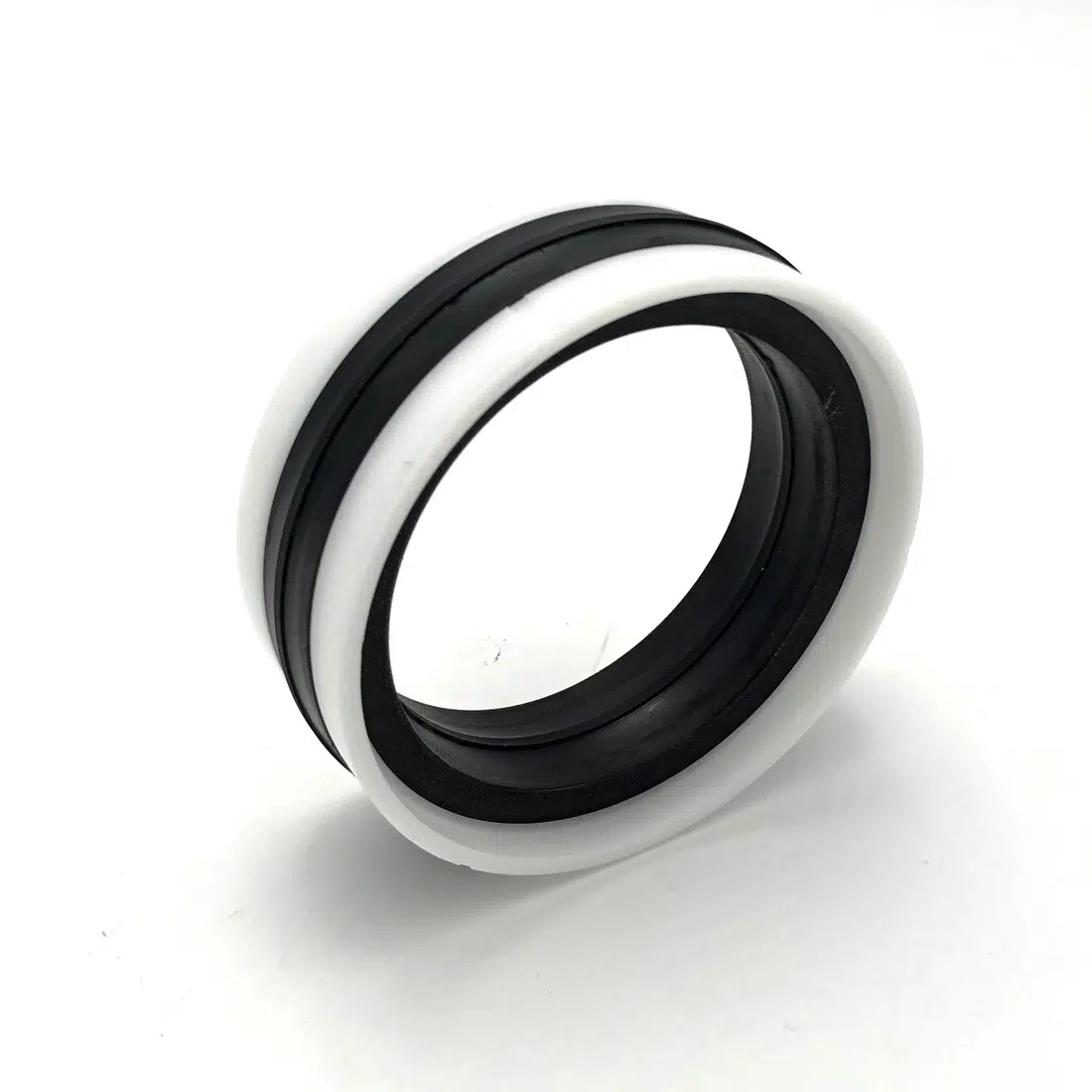

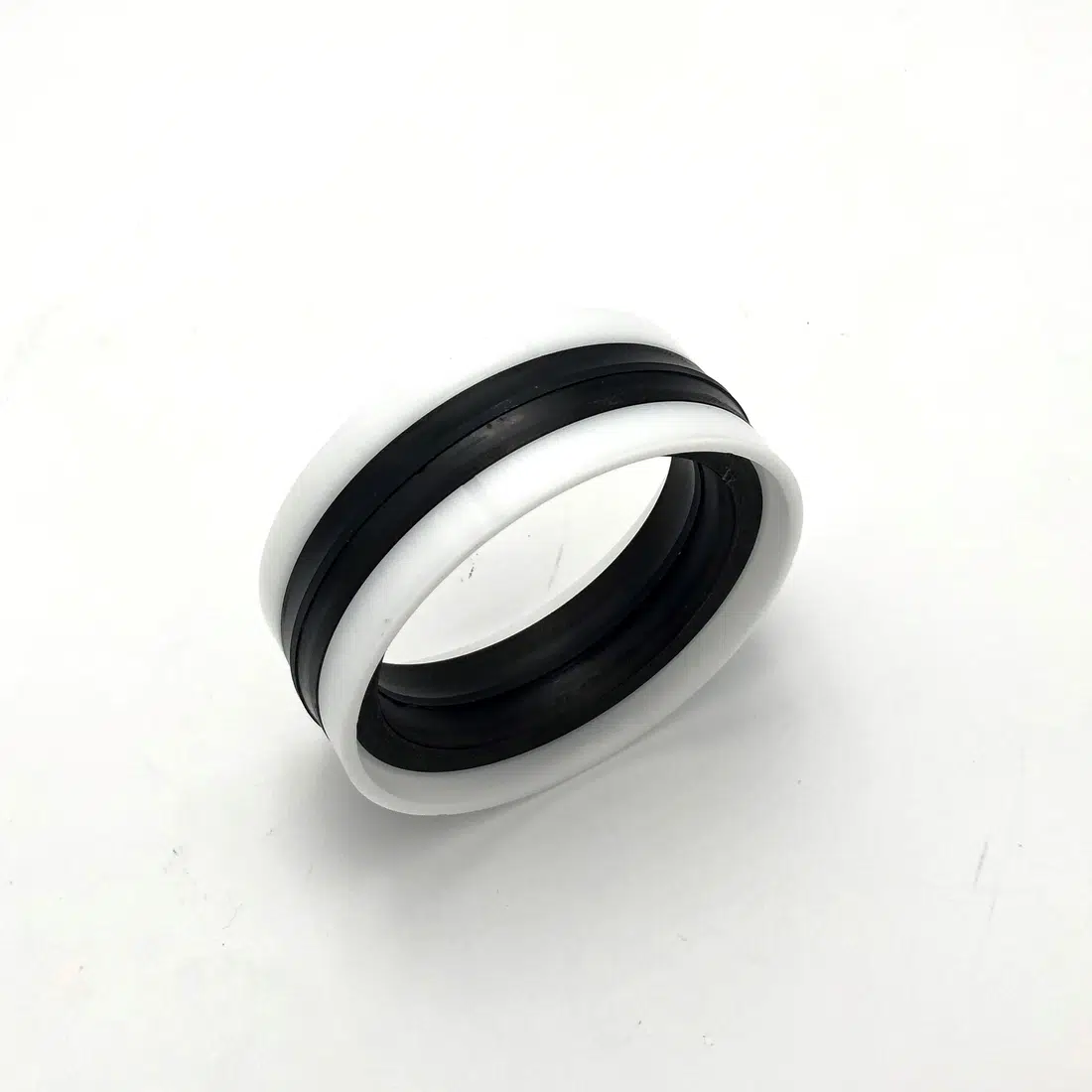

Поршневое уплотнение TDE для гидроцилиндров
TDE — компактная версия усиленного профиля PDE, сохраняющая высокую стойкость к давлению и экструзии, но выполненная в размерном ряду серийных поршневых уплотнений TPM.

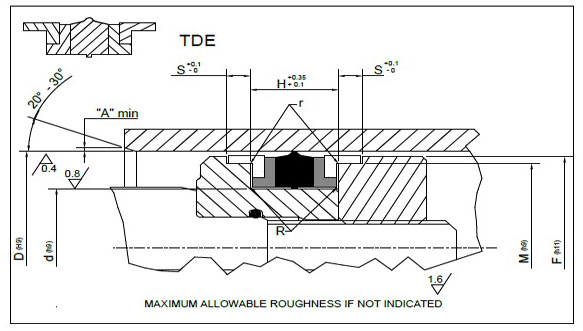

Описание поршневого уплотнения TDE
Поршневое уплотнение TDE применяется в гидравлических цилиндрах двустороннего действия, где требуется сочетание компактной посадочной геометрии и повышенной устойчивости к рабочему давлению. По конструкционной логике профиль можно рассматривать как более компактную версию PDE, адаптированную под размерный ряд серийных уплотнений TPM.

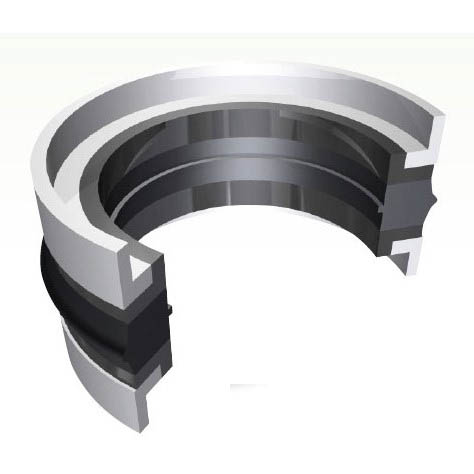

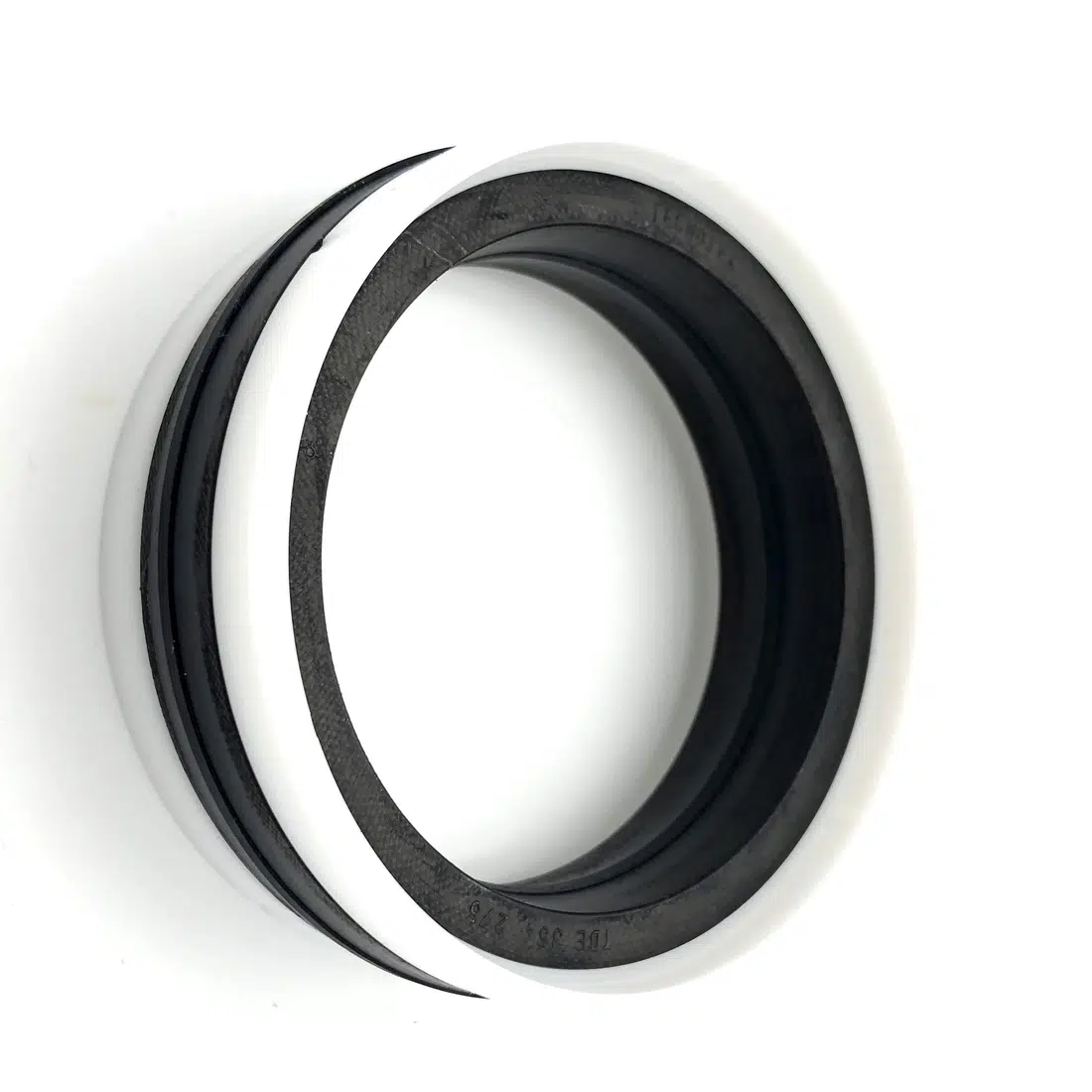

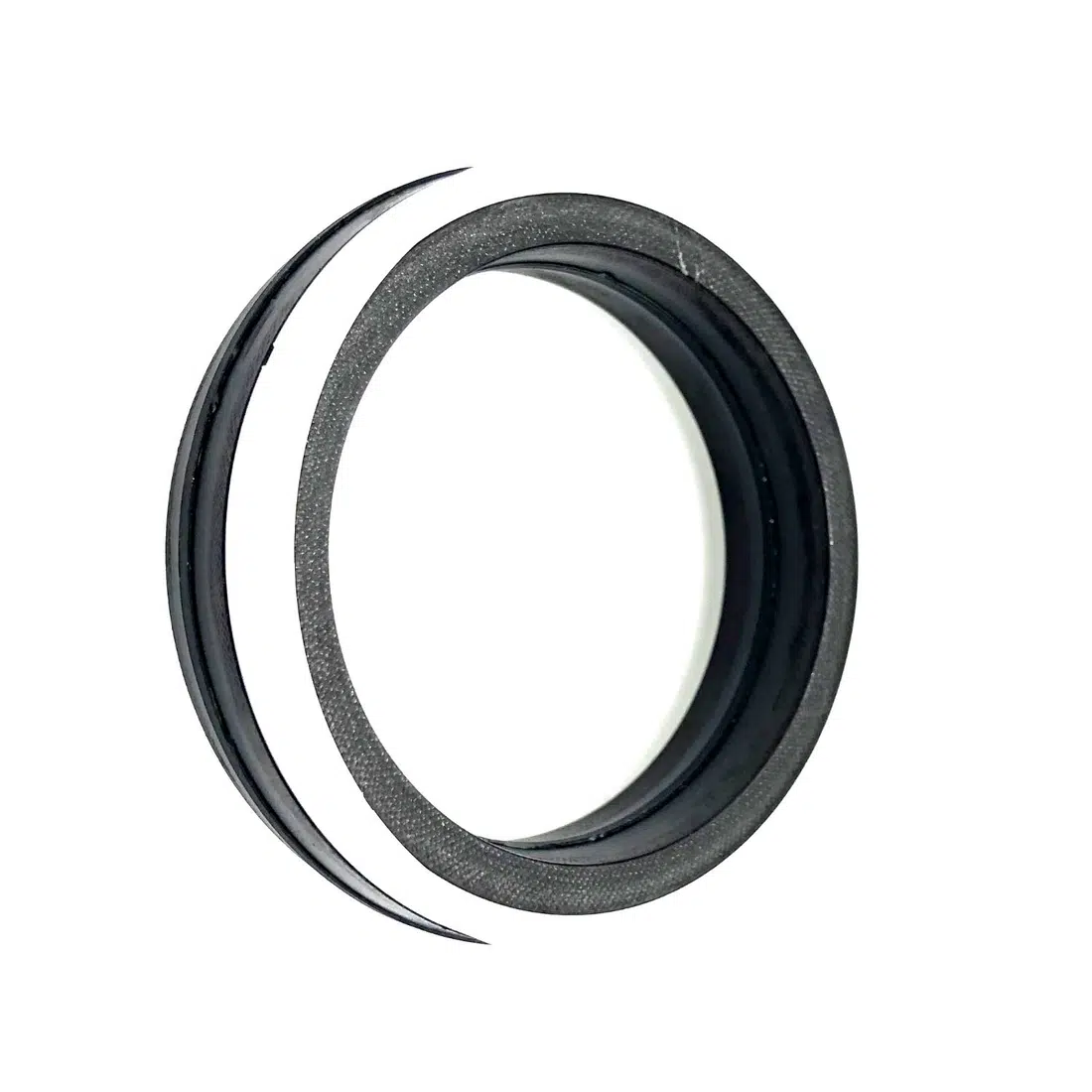

Центральный уплотняющий элемент выполнен из резинотканевого материала, который сочетает эластичность каучуковой основы и механическую прочность тканевого армирования. Такая структура повышает стойкость к истиранию, помогает сохранять форму под нагрузкой и обеспечивает стабильную герметизацию при высоком давлении.

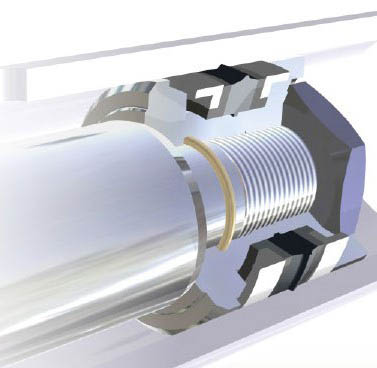

Боковые опорно-направляющие элементы из термопластичного материала стабилизируют положение поршня, воспринимают радиальные нагрузки и ограничивают деформацию центрального элемента в рабочий зазор. За счет этого TDE подходит для гидроцилиндров, где стандартного TPM уже недостаточно по ресурсу, но использовать более массивный профиль PDE невозможно из-за посадочных размеров.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Fabric / POM | до 0.5 м/с | -30°C…+110°C | до 50 МПа / 500 bar | гидроцилиндры двустороннего действия, компактные посадочные места, повышенные нагрузки |
| FKM / Fabric / POM | до 0.5 м/с | -20°C…+200°C | до 50 МПа / 500 bar | высокотемпературные гидросистемы, специальные рабочие среды, тяжелые режимы |
| BR / Fabric / POM | до 0.5 м/с | -50°C…+100°C | до 50 МПа / 500 bar | низкотемпературные условия, мобильная техника, наружная эксплуатация |
Преимущества уплотнения TDE
- компактная версия усиленного профиля PDE для гидроцилиндров двустороннего действия
- размерный ряд близок к серийным поршневым уплотнениям TPM
- резинотканевый центральный элемент повышает стойкость к износу и давлению
- хорошая устойчивость к экструзии при повышенных нагрузках
- подходит для замены TPM в узлах, где требуется больший запас прочности
- опорно-направляющие элементы стабилизируют поршень и снижают риск перекоса
Аналоги и взаимозаменяемость TDE
TDE подбирается как компактное усиленное поршневое уплотнение двойного действия при совпадении посадочных размеров, материала, давления, температуры и состояния рабочих поверхностей. При замене важно учитывать, что профиль наследует повышенную стойкость PDE, но рассчитан на размерный ряд, близкий к серийным TPM.
