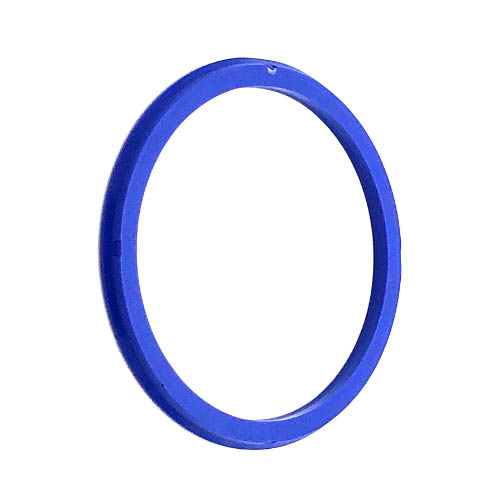

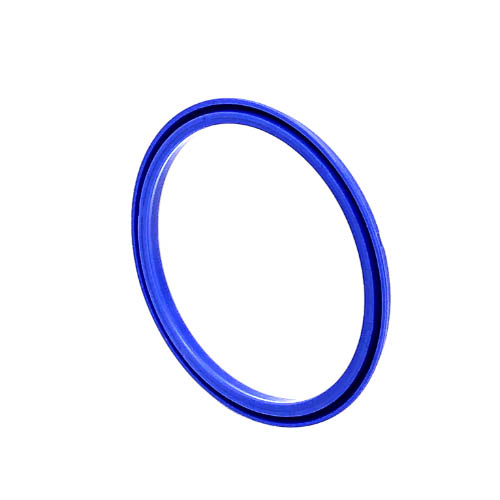

Уплотнение поршня 125-105-8,1 NAP PU
Код товара: УП-00160191 · Артикул: NAP 310 POLIU 422004
Параметры изделия
- Профиль
- NAP
- ЕТО
- NAP 310
- Назначение
- Пневматика
- Материал
- PU
- Производитель
- FREUDENBERG
- d, мм
- 105
- D, мм
- 125
- H, мм
- 8,1
Описание изделия
Уплотнение поршня 125-105-8,1 NAP PU. Изделие относится к группе NAP 310 и имеет профиль NAP.
NAP 310 — полиуретановое пневматическое уплотнение одностороннего действия, близкое к NAP 300, но рассчитанное на более компактную и износостойкую работу поршня.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.

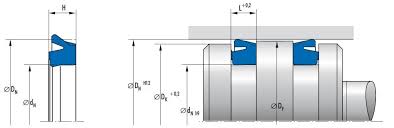

Описание пневматического уплотнения NAP 310
Пневматическое уплотнение NAP 310 применяется на поршнях цилиндров одностороннего действия и конструкционно относится к компактным манжетным профилям для возвратно-поступательного движения. По общей логике профиль близок к NAP 300, но чаще используется там, где требуется полиуретановая рабочая кромка и повышенная стойкость к истиранию.
Основной материал профиля — полиуретан PU. Для пневматики это важный момент: полиуретан хорошо держит форму в посадочной канавке, устойчив к механическому износу и позволяет сохранять стабильную геометрию кромки при частых циклах движения. За счет этого NAP 310 применяют в цилиндрах, где обычная резина может быстрее терять ресурс по кромке.
Рабочая кромка профиля ориентирована на динамическое уплотнение поршня, а компактная форма снижает сопротивление движению. Такое решение хорошо подходит для пневмоцилиндров с ограниченным посадочным местом, где важно сохранить герметичность без избыточного трения.
При подборе NAP 310 важно учитывать состояние зеркала цилиндра, ширину посадочной канавки и фактическую рабочую температуру. В пневматике даже небольшое несоответствие посадки может влиять на трение, запуск цилиндра и ресурс рабочей кромки.
Технические характеристики NAP 310
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU | до 1 м/с | -35°C…+80°C | до 1.2 МПа / 12 bar | поршни пневматических цилиндров, компактные канавки, высокая цикличность |
Преимущества уплотнения NAP 310
- полиуретановое исполнение с повышенной стойкостью к истиранию
- компактный профиль для поршней пневматических цилиндров
- стабильная рабочая кромка при частых циклах движения
- низкое сопротивление перемещению по сравнению с массивными резиновыми профилями
- подходит для стандартных пневматических систем с рабочим давлением до 12 bar
- может использоваться как альтернатива NAP 300 при совпадении посадочных размеров
Профили и аналоги
Обозначения профилей в группе NAP 310. Для замены сопоставьте размеры, материал и исполнение.
