Пневматическое поршневое уплотнение NAP 310
NAP 310 — полиуретановое пневматическое уплотнение одностороннего действия, близкое к NAP 300, но рассчитанное на более компактную и износостойкую работу поршня.
Описание пневматического уплотнения NAP 310
Пневматическое уплотнение NAP 310 применяется на поршнях цилиндров одностороннего действия и конструкционно относится к компактным манжетным профилям для возвратно-поступательного движения. По общей логике профиль близок к NAP 300, но чаще используется там, где требуется полиуретановая рабочая кромка и повышенная стойкость к истиранию.
Основной материал профиля — полиуретан PU. Для пневматики это важный момент: полиуретан хорошо держит форму в посадочной канавке, устойчив к механическому износу и позволяет сохранять стабильную геометрию кромки при частых циклах движения. За счет этого NAP 310 применяют в цилиндрах, где обычная резина может быстрее терять ресурс по кромке.
Рабочая кромка профиля ориентирована на динамическое уплотнение поршня, а компактная форма снижает сопротивление движению. Такое решение хорошо подходит для пневмоцилиндров с ограниченным посадочным местом, где важно сохранить герметичность без избыточного трения.
При подборе NAP 310 важно учитывать состояние зеркала цилиндра, ширину посадочной канавки и фактическую рабочую температуру. В пневматике даже небольшое несоответствие посадки может влиять на трение, запуск цилиндра и ресурс рабочей кромки.
Технические характеристики NAP 310
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU | до 1 м/с | -35°C…+80°C | до 1.2 МПа / 12 bar | поршни пневматических цилиндров, компактные канавки, высокая цикличность |
Преимущества уплотнения NAP 310
- полиуретановое исполнение с повышенной стойкостью к истиранию
- компактный профиль для поршней пневматических цилиндров
- стабильная рабочая кромка при частых циклах движения
- низкое сопротивление перемещению по сравнению с массивными резиновыми профилями
- подходит для стандартных пневматических систем с рабочим давлением до 12 bar
- может использоваться как альтернатива NAP 300 при совпадении посадочных размеров
Аналоги и взаимозаменяемость NAP 310
NAP 310 подбирается как пневматическое поршневое уплотнение одностороннего действия при совпадении посадочных размеров, материала, давления и температуры. При замене с NAP 300 или аналогичных профилей важно проверять не только диаметр, но и высоту профиля, ширину канавки и форму рабочей кромки.
Визуальная схема и геометрия профиля NAP 310

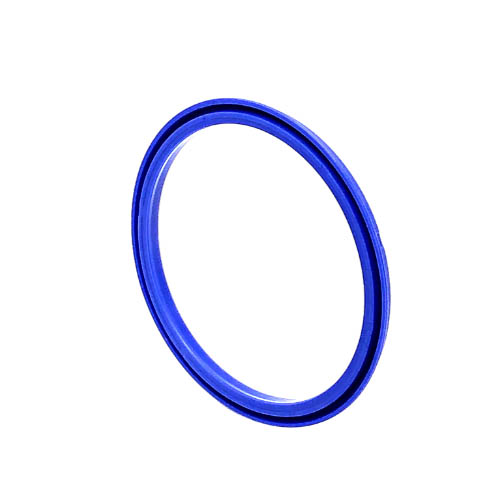

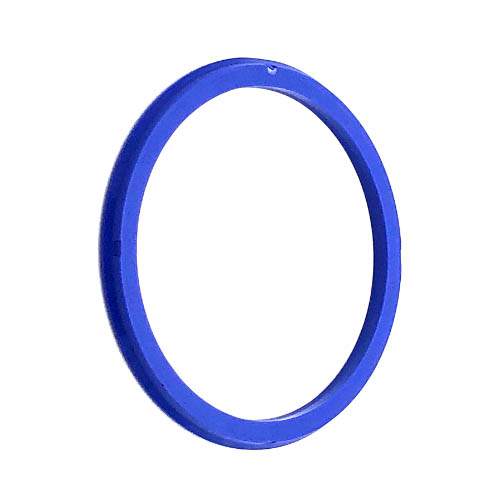

Изображения показывают форму профиля, рабочие кромки и посадочную геометрию поршневого пневматического уплотнения NAP 310 для подбора размеров и сравнения с аналогами.
Размеры профиля NAP-310
Техническая таблица размеров
| d | D | H | L | D1 | H1 | Артикул | Полное наименование |
|---|---|---|---|---|---|---|---|
| 8 | 4,8 | 7,85 | 7,6 | 2,45 | 2,7 | 433197 | 8x4,8x7,85x7,6x2,45x2,7 NAP-310 |
| 10 | 6 | 9,85 | 9,6 | 2,45 | 2,7 | 433199 | 10x6x9,85x9,6x2,45x2,7 NAP-310 |
| 12 5 | 11,85 | 11,6 | 2,45 | 2,7 | 7 | 433200 | 11,85x11,6x2,45x2,7x7 NAP-310 |
| 16 | 10 | 15,85 | 15,6 | 2,45 | 2,7 | 415664 | 16x10x15,85x15,6x2,45x2,7 NAP-310 |
| 14 | 19,85 | 19,5 | 2,45 | 2,7 | 20 | 433202 | 14x19,85x19,5x2,45x2,7x20 NAP-310 |
| 25 | 19 | 24,85 | 24,4 | 3,3 | 3,5 | 458854 | 25x19x24,85x24,4x3,3x3,5 NAP-310 |
| 25 | 19 | 24,85 | 24,4 | 4 | 4,2 | 415663 | 25x19x24,85x24,4x4x4,2 NAP-310 |
| 32 | 24 | 31,7 | 31,4 | 3,3 | 3,5 | 433205 | 32x24x31,7x31,4x3,3x3,5 NAP-310 |
| 40 | 32 | 39,7 | 39,4 | 3,3 | 3,5 | 433209 | 40x32x39,7x39,4x3,3x3,5 NAP-310 |
| 50 | 42 | 49,7 | 49,4 | 3,3 | 3,5 | 433210 | 50x42x49,7x49,4x3,3x3,5 NAP-310 |
| 63 | 53 | 62,7 | 62,4 | 4,3 | 4,5 | 433212 | 63x53x62,7x62,4x4,3x4,5 NAP-310 |
| 80 | 70 | 79,7 | 79,4 | 4,3 | 4,5 | 433213 | 80x70x79,7x79,4x4,3x4,5 NAP-310 |
| 100 | 90 | 99,7 | 99,4 | 4,3 | 4,5 | 433214 | 100x90x99,7x99,4x4,3x4,5 NAP-310 |
| 125 | 105 | 124,75 | 123,7 | 8,1 | 8,5 | 422004 | 125x105x124,75x123,7x8,1x8,5 NAP-310 |
| 160 | 140 | 159,75 | 158,7 | 8,1 | 8,5 | 438908 | 160x140x159,75x158,7x8,1x8,5 NAP-310 |
| 200 | 180 | 199,75 | 198,7 | 8,1 | 8,5 | 438913 | 200x180x199,75x198,7x8,1x8,5 NAP-310 |
