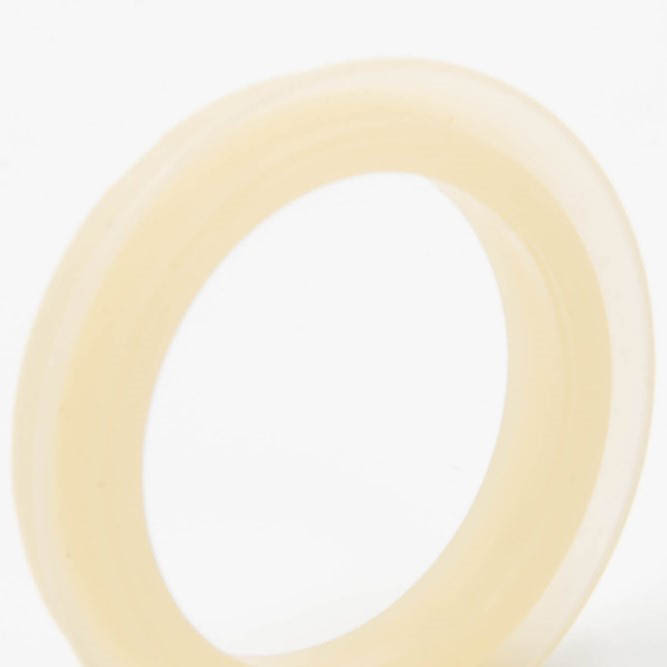

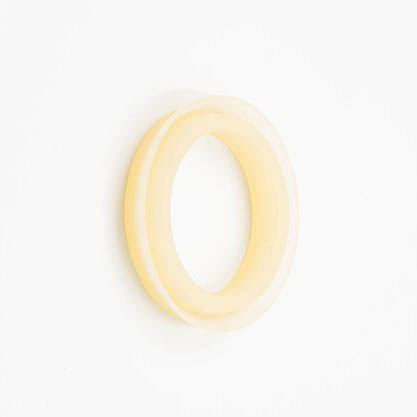

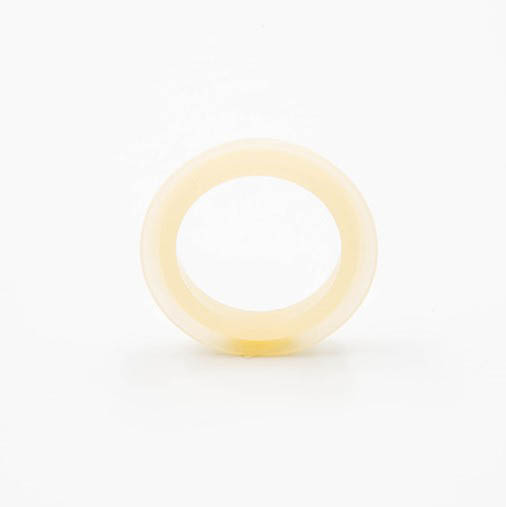

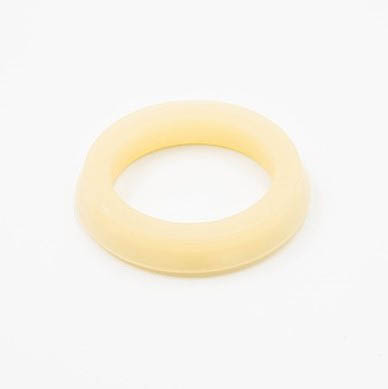

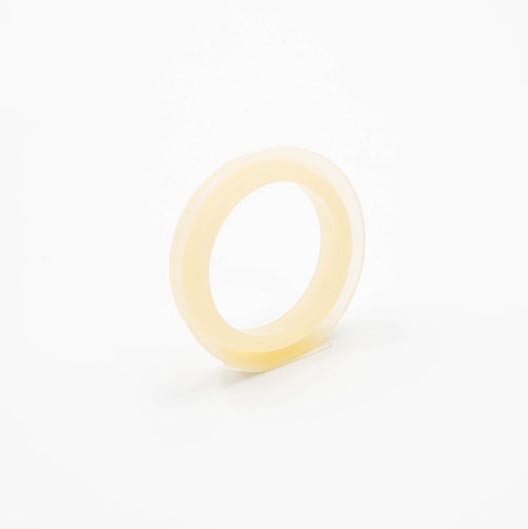

Уплотнение поршня 12-24-6,5/7,5 PSP
Код товара: УП-00087806 · Артикул: PSP 0240 0120 065 B0
Параметры изделия
- Профиль
- PSP
- ЕТО
- NAP 300
- Назначение
- Пневматика
- Производитель
- ARTIC
- d, мм
- 12
- D, мм
- 24
- H, мм
- 6,5
- L, мм
- 7,5
Описание изделия
Уплотнение поршня 12-24-6,5/7,5 PSP. Изделие относится к группе NAP 300 и имеет профиль PSP.
NAP 300 — пневматическое поршневое уплотнение одностороннего действия для цилиндров с низким коэффициентом трения и стабильной герметизацией.

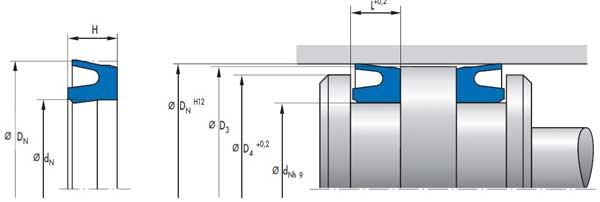

Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание пневматического уплотнения NAP 300
Профиль NAP 300 применяется для герметизации поршней в пневматических цилиндрах и рассчитан на работу в системах с возвратно-поступательным движением. Уплотнение обеспечивает стабильную герметизацию при невысоком рабочем давлении и отличается плавным скольжением по поверхности цилиндра.
Конструкция профиля оптимизирована для уменьшения силы трения и повышения динамических характеристик пневмоцилиндра. Благодаря эластичной рабочей кромке уплотнение эффективно компенсирует небольшие отклонения посадочных размеров и поддерживает стабильный контакт с поверхностью цилиндра.
Уплотнение выпускается из материалов NBR и полиуретана PU. NBR обеспечивает универсальность применения и хорошую износостойкость, а PU отличается повышенной механической прочностью и устойчивостью к истиранию.
Профиль NAP 300 подходит для промышленной автоматизации, пневматических исполнительных механизмов и оборудования с высокой цикличностью работы.
Технические характеристики NAP 300
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR | до 1 м/с | -25°C…+100°C | до 1.0 МПа / 10 bar | стандартные пневматические цилиндры |
| PU | до 1 м/с | -35°C…+80°C | до 1.2 МПа / 12 bar | нагруженные пневматические узлы и высокая цикличность |
Преимущества уплотнения NAP 300
- низкий коэффициент трения и плавная работа поршня
- устойчивая герметизация при динамической нагрузке
- простая установка в стандартные посадочные канавки
- хорошая износостойкость при высокой частоте циклов
- доступность материалов NBR и PU для разных условий эксплуатации
- компактный профиль для промышленной пневматики
- стабильная работа при низком и среднем давлении
Профили и аналоги
Обозначения профилей в группе NAP 300. Для замены сопоставьте размеры, материал и исполнение.
