Пневматическое поршневое уплотнение NAP 300
NAP 300 — пневматическое поршневое уплотнение одностороннего действия для цилиндров с низким коэффициентом трения и стабильной герметизацией.
Описание пневматического уплотнения NAP 300
Профиль NAP 300 применяется для герметизации поршней в пневматических цилиндрах и рассчитан на работу в системах с возвратно-поступательным движением. Уплотнение обеспечивает стабильную герметизацию при невысоком рабочем давлении и отличается плавным скольжением по поверхности цилиндра.
Конструкция профиля оптимизирована для уменьшения силы трения и повышения динамических характеристик пневмоцилиндра. Благодаря эластичной рабочей кромке уплотнение эффективно компенсирует небольшие отклонения посадочных размеров и поддерживает стабильный контакт с поверхностью цилиндра.
Уплотнение выпускается из материалов NBR и полиуретана PU. NBR обеспечивает универсальность применения и хорошую износостойкость, а PU отличается повышенной механической прочностью и устойчивостью к истиранию.
Профиль NAP 300 подходит для промышленной автоматизации, пневматических исполнительных механизмов и оборудования с высокой цикличностью работы.
Технические характеристики NAP 300
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR | до 1 м/с | -25°C…+100°C | до 1.0 МПа / 10 bar | стандартные пневматические цилиндры |
| PU | до 1 м/с | -35°C…+80°C | до 1.2 МПа / 12 bar | нагруженные пневматические узлы и высокая цикличность |
Преимущества уплотнения NAP 300
- низкий коэффициент трения и плавная работа поршня
- устойчивая герметизация при динамической нагрузке
- простая установка в стандартные посадочные канавки
- хорошая износостойкость при высокой частоте циклов
- доступность материалов NBR и PU для разных условий эксплуатации
- компактный профиль для промышленной пневматики
- стабильная работа при низком и среднем давлении
Аналоги и взаимозаменяемость NAP 300
NAP 300 подбирается как пневматическое поршневое уплотнение одностороннего действия при совпадении посадочных размеров, материала и условий эксплуатации. При замене важно учитывать рабочее давление, температуру и тип рабочей среды.
Визуальная схема и геометрия профиля NAP 300

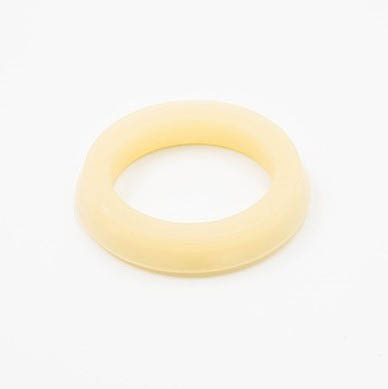

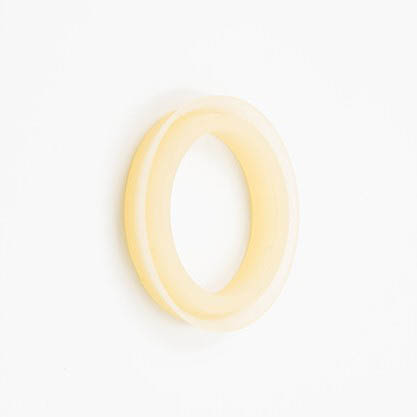

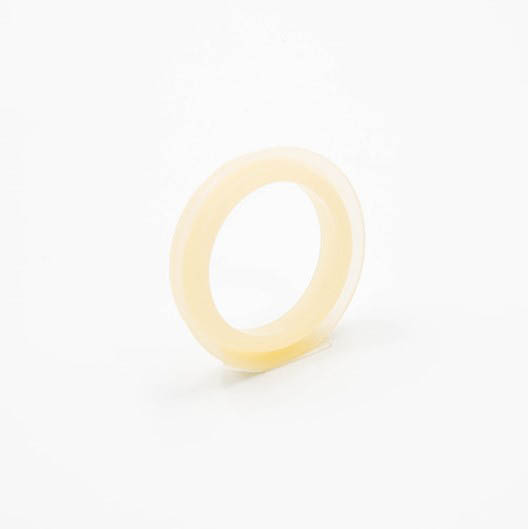

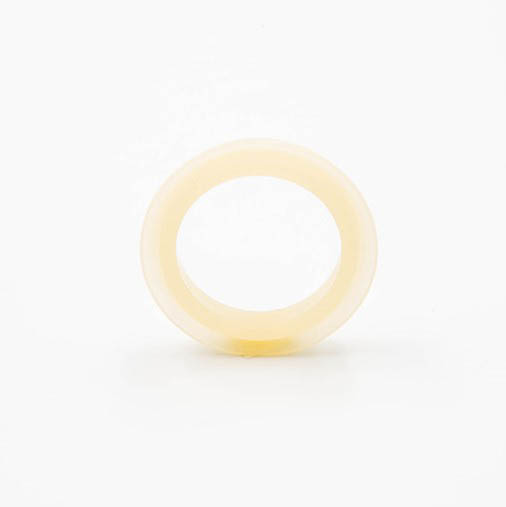

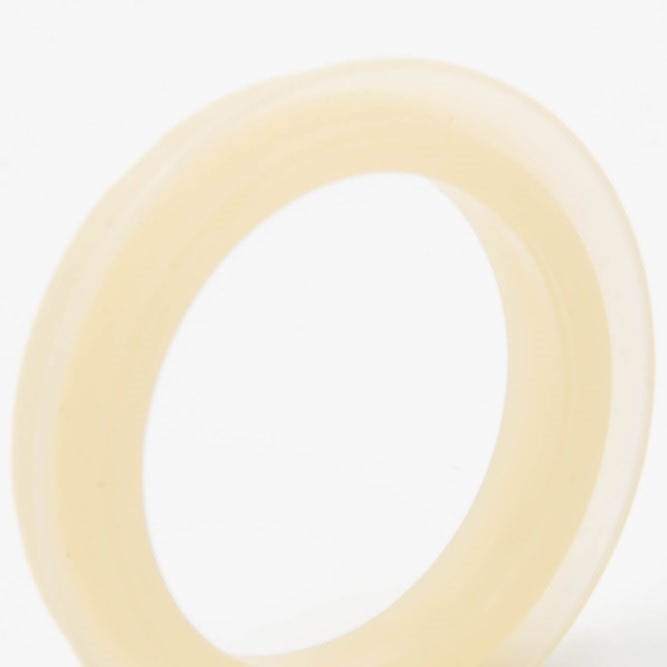

Изображения показывают форму профиля, рабочие кромки и посадочную геометрию поршневого пневматического уплотнения NAP 300 для подбора размеров и сравнения с аналогами.
Размеры профиля NAP-300
Техническая таблица размеров
| d | D | H | L | D1 | H1 | S | Артикул | Полное наименование |
|---|---|---|---|---|---|---|---|---|
| 25 | 24,8 | 24 | 5,5 | 6 | 17 | — | 432441 | 25x24,8x24x5,5x6x17 NAP-300 |
| 32 | 24 | 31,7 | 30,5 | 5,5 | 6 | — | 433688 | 32x24x31,7x30,5x5,5x6 NAP-300 |
| 40 | 30 | 39,7 | 38,5 | 7,5 | 5 | 7 | 433689 | 40x30x39,7x38,5x7,5x5x7 NAP-300 |
| 50 | 40 | 49,6 | 48,5 | 7,5 | 7 | — | 406396 | 50x40x49,6x48,5x7,5x7 NAP-300 |
| 63 | 53 | 62,6 | 61,5 | 7,5 | 7 | — | 406408 | 63x53x62,6x61,5x7,5x7 NAP-300 |
| 80 | 68 | 79,6 | 78,5 | 8,5 | 9,5 | — | 406412 | 80x68x79,6x78,5x8,5x9,5 NAP-300 |
| 100 | 88 | 99,5 | 98 | 8,5 | 9,5 | — | 433761 | 100x88x99,5x98x8,5x9,5 NAP-300 |
| 125 | 110 | 124,3 | 123 | 10 | 11 | — | 406415 | 125x110x124,3x123x10x11 NAP-300 |
