Уплотнение поршня 100-87-8,3 NPQ2 PTFE/BRONZE/NBR
Код товара: УП-00153702 · Артикул: NPQ2 100 Q2-031 NBR+XR 2-237/154
Параметры изделия
- Профиль
- NPQ2
- ЕТО
- PQ2
- Назначение
- Гидравлика
- Материал
- PTFE/BRONZE/NBR
- d, мм
- 87
- D, мм
- 100
- H, мм
- 8,3
Описание изделия
Уплотнение поршня 100-87-8,3 NPQ2 PTFE/BRONZE/NBR. Изделие относится к группе PQ2 и имеет профиль NPQ2.
PQ2 — усиленное PTFE-поршневое уплотнение с двойным X-ring активатором для широких посадочных канавок и тяжелых режимов работы.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.

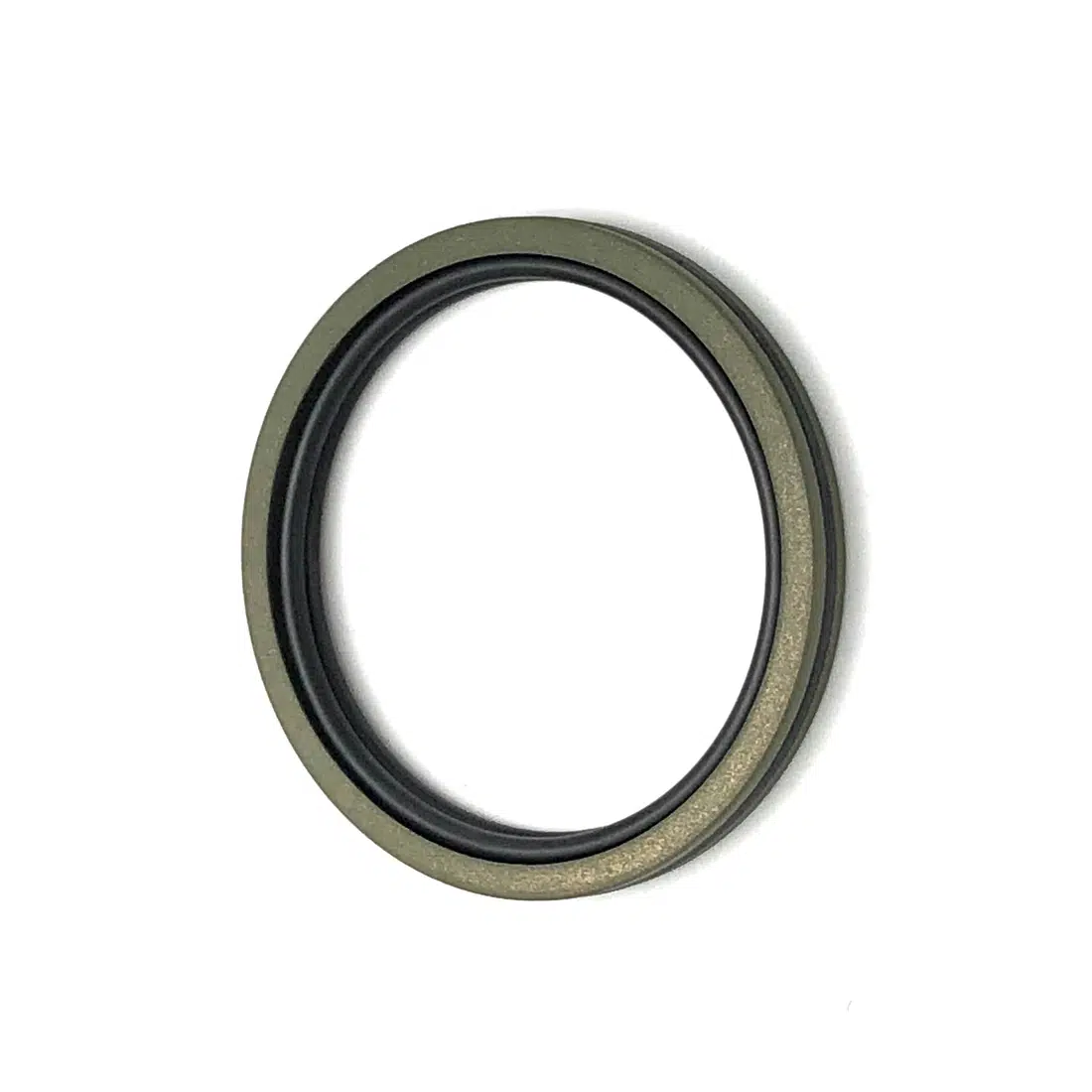

Описание поршневого уплотнения PQ2

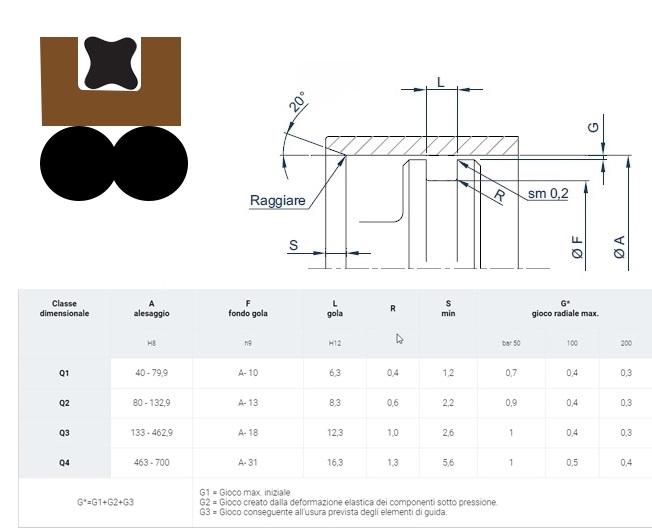

Профиль PQ2 является развитием серии PQ и предназначен для работы в широких посадочных канавках, как правило от 9 мм и более. По своей конструкции уплотнение относится к двухсторонним PTFE-решениям и используется в гидроцилиндрах с высокими нагрузками и длительными рабочими циклами.

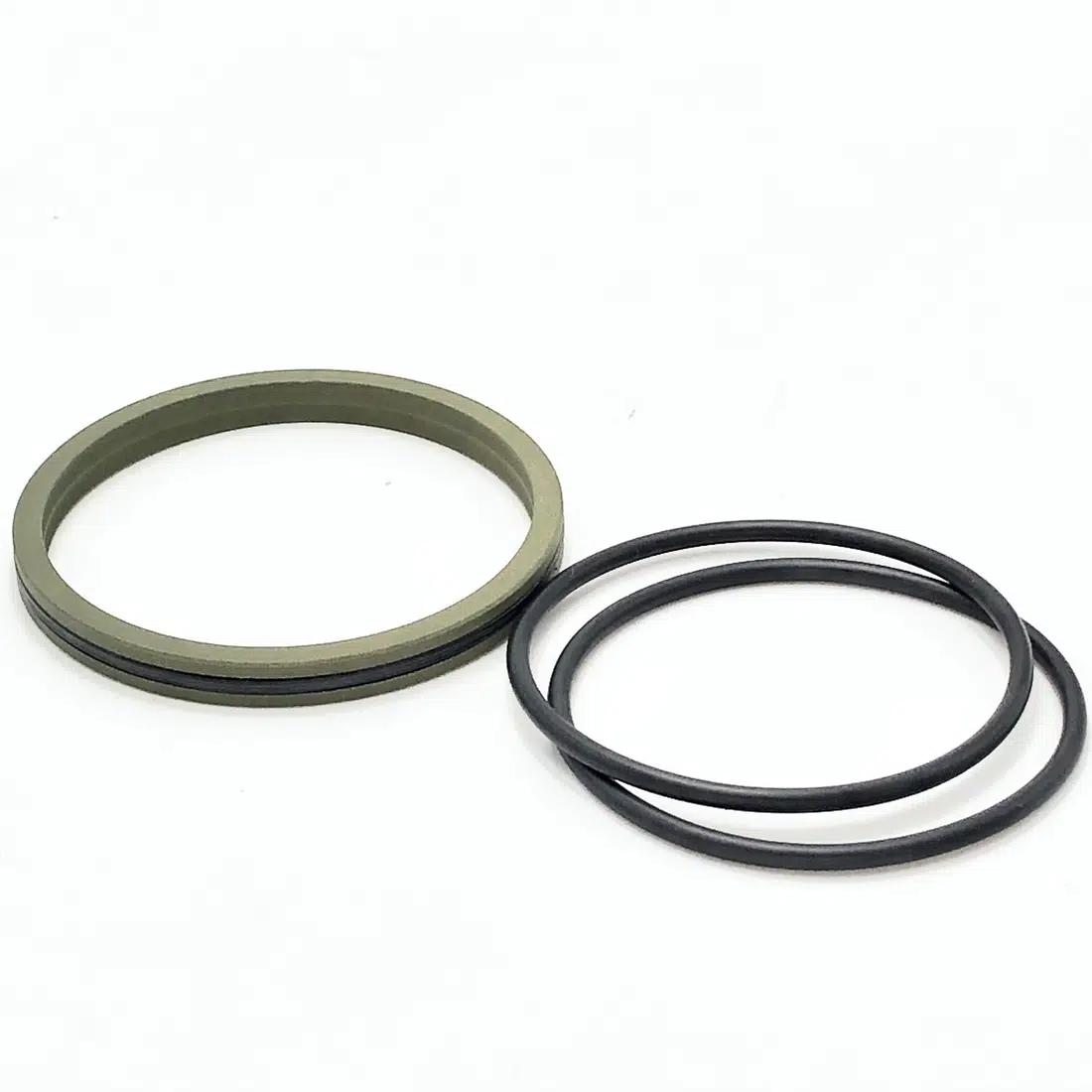

В отличие от стандартного PQ, где используется одно X-образное активирующее кольцо, в конструкции PQ2 применяется два эластомерных элемента. Такое решение обеспечивает более равномерную активацию PTFE-кольца по всей ширине профиля и стабилизирует работу уплотнения в широких канавках.
Использование двойного X-ring особенно эффективно при больших диаметрах цилиндров и высокой динамической нагрузке. Дополнительный активатор улучшает предварительный разжим уплотнения, поддерживает стабильную масляную пленку и уменьшает вероятность локальной потери герметичности.
Как и серия PQ, профиль PQ2 обладает очень низким коэффициентом трения, высокой износостойкостью и большим рабочим ресурсом благодаря PTFE-компаунду с наполнителями. Конструкция ориентирована на тяжелую промышленную гидравлику, мобильную технику и оборудование с длительным циклом работы.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PTFE / Bronze / NBR / Double X-Ring | до 2 м/с | -30°C…+120°C | до 40 МПа / 400 bar | широкие канавки, тяжелая гидравлика, цилиндры большого диаметра |
| PTFE / Carbon / FKM / Double X-Ring | до 2 м/с | -20°C…+200°C | до 40 МПа / 400 bar | высокотемпературные гидросистемы и промышленное оборудование |
Преимущества уплотнения PQ2
- двухстороннее PTFE-уплотнение для широких посадочных канавок
- двойной X-ring обеспечивает более стабильную активацию PTFE-кольца
- увеличенный ресурс при длительной циклической работе
- низкий коэффициент трения и минимальный износ цилиндра
- улучшенная работа при больших диаметрах поршня
- снижение риска локальной потери герметичности
- эффективная работа при высоких давлениях и динамических нагрузках
Профили и аналоги
Обозначения профилей в группе PQ2. Для замены сопоставьте размеры, материал и исполнение.
