Профильная группа PQ2
Гидравлика
Поршневое уплотнение PQ2

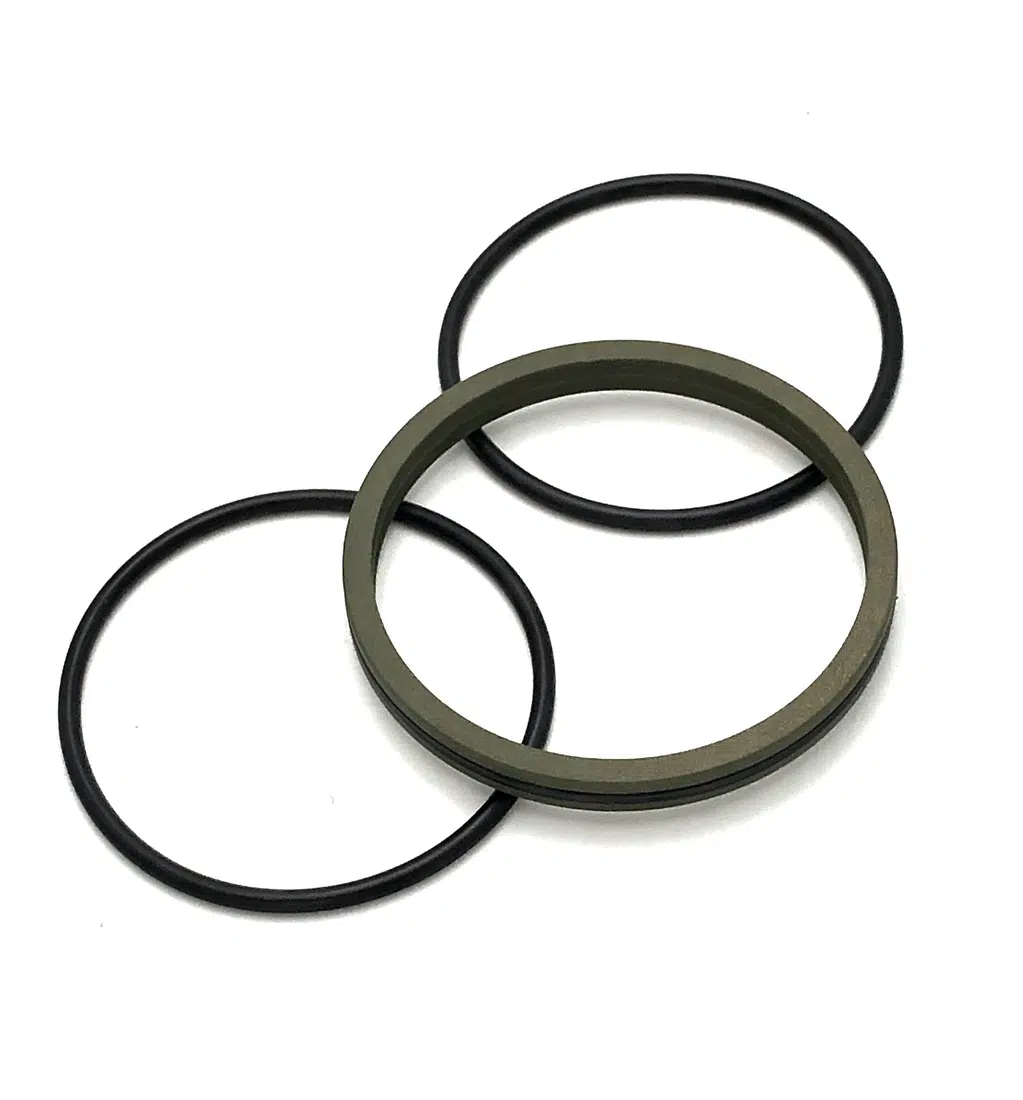

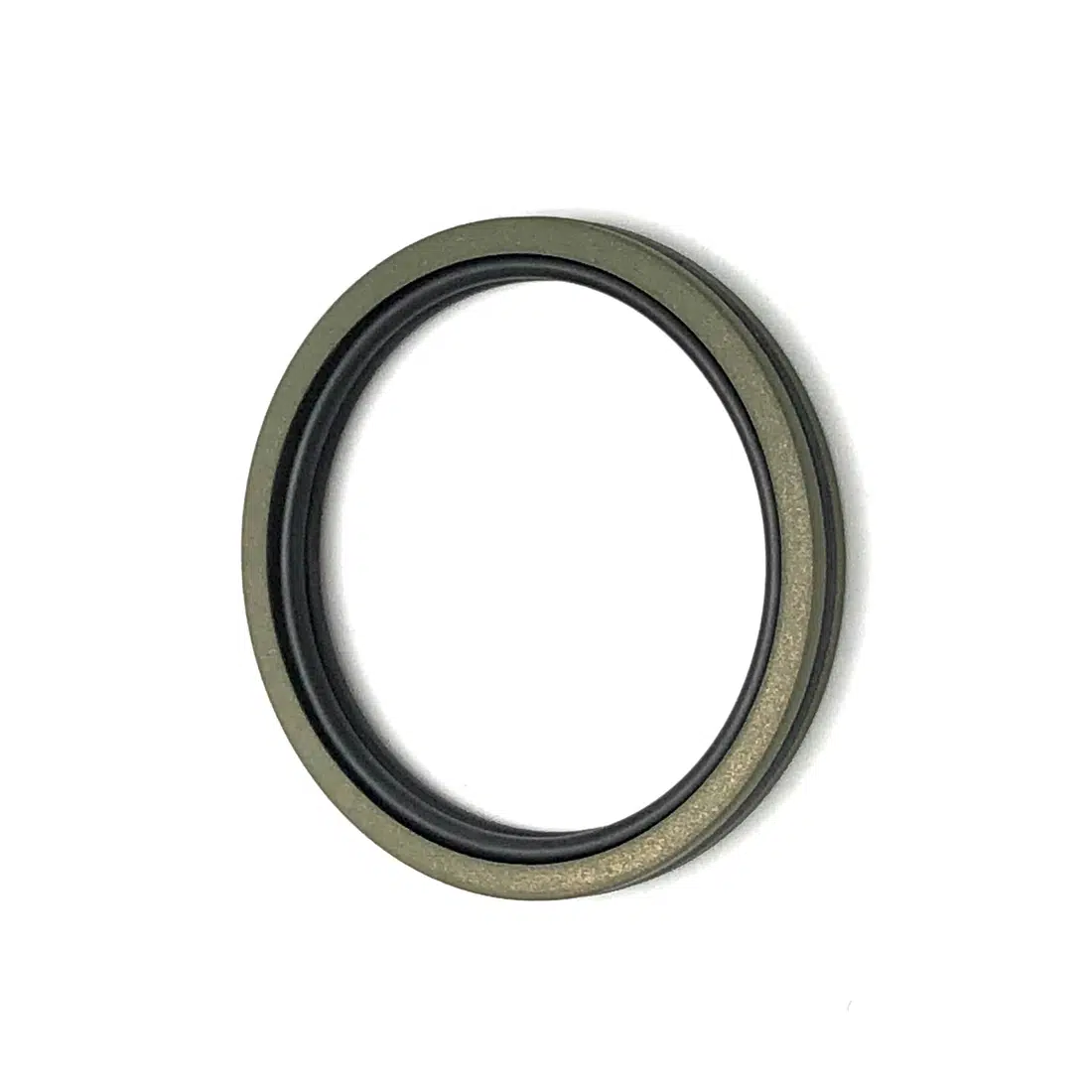

PQ2 — усиленное PTFE-поршневое уплотнение с двойным X-ring активатором для широких посадочных канавок и тяжелых режимов работы.
Выбрать размер52 позиций · Размеры, материалы и цены — в таблице ниже
Описание поршневого уплотнения PQ2

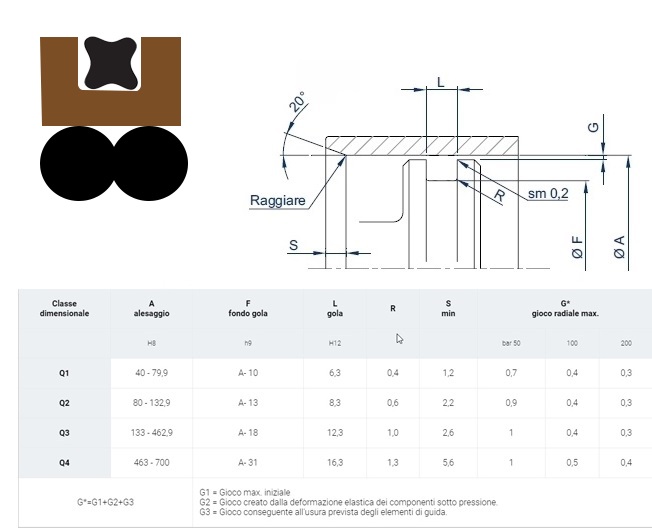

Профиль PQ2 является развитием серии PQ и предназначен для работы в широких посадочных канавках, как правило от 9 мм и более. По своей конструкции уплотнение относится к двухсторонним PTFE-решениям и используется в гидроцилиндрах с высокими нагрузками и длительными рабочими циклами.

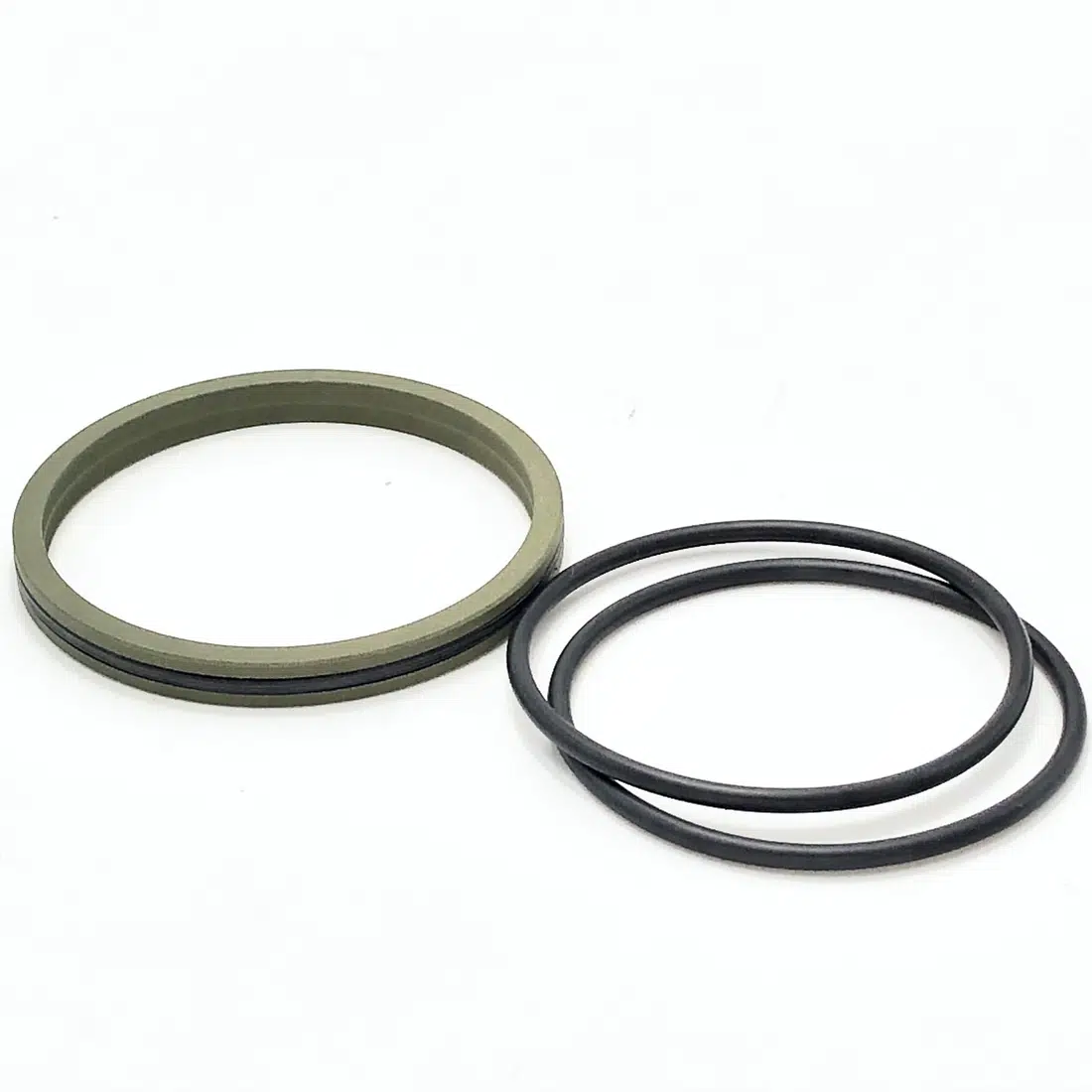

В отличие от стандартного PQ, где используется одно X-образное активирующее кольцо, в конструкции PQ2 применяется два эластомерных элемента. Такое решение обеспечивает более равномерную активацию PTFE-кольца по всей ширине профиля и стабилизирует работу уплотнения в широких канавках.
Использование двойного X-ring особенно эффективно при больших диаметрах цилиндров и высокой динамической нагрузке. Дополнительный активатор улучшает предварительный разжим уплотнения, поддерживает стабильную масляную пленку и уменьшает вероятность локальной потери герметичности.
Как и серия PQ, профиль PQ2 обладает очень низким коэффициентом трения, высокой износостойкостью и большим рабочим ресурсом благодаря PTFE-компаунду с наполнителями. Конструкция ориентирована на тяжелую промышленную гидравлику, мобильную технику и оборудование с длительным циклом работы.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PTFE / Bronze / NBR / Double X-Ring | до 2 м/с | -30°C…+120°C | до 40 МПа / 400 bar | широкие канавки, тяжелая гидравлика, цилиндры большого диаметра |
| PTFE / Carbon / FKM / Double X-Ring | до 2 м/с | -20°C…+200°C | до 40 МПа / 400 bar | высокотемпературные гидросистемы и промышленное оборудование |
Преимущества уплотнения PQ2
- двухстороннее PTFE-уплотнение для широких посадочных канавок
- двойной X-ring обеспечивает более стабильную активацию PTFE-кольца
- увеличенный ресурс при длительной циклической работе
- низкий коэффициент трения и минимальный износ цилиндра
- улучшенная работа при больших диаметрах поршня
- снижение риска локальной потери герметичности
- эффективная работа при высоких давлениях и динамических нагрузках
Профили и аналоги
Обозначения профилей в группе PQ2. Для замены сопоставьте размеры, материал и исполнение.
Размеры и товары
Размеры в миллиметрах| Эскиз | Наименование / профиль | Артикул / код | d | D | H | L | ЦенаРозница / опт? | Наличие | Количество |
|---|---|---|---|---|---|---|---|---|---|
| Уплотнение поршня 40-30-6,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 40 Q1-031 NBR +XR 2-123/029Код: УП-00119530 | 30 | 40 | 6,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 42-32-6,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 42 Q1-031 NBR+XR 214/029Код: УП-00121592 | 32 | 42 | 6,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 50-40-6,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 50 Q1-031 NBRКод: УП-00127551 | 40 | 50 | 6,3 | — | 7 479,98 ₽Опт / шт 12 466,63 ₽Розница / шт | Срок уточним | ||
| Уплотнение поршня 55-45-6,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 55 Q1-031 NBR+XR 132/133Код: УП-00131296 | 45 | 55 | 6,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 60-50-6,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 60 Q1-031 NBRКод: УП-00134396 | 50 | 60 | 6,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 63-53-6,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 63 Q1-031 NBRКод: УП-00136647 | 53 | 63 | 6,3 | — | 9 931,46 ₽Опт / шт 16 552,43 ₽Розница / шт | Срок уточним | ||
| Уплотнение поршня 70-54,5-6,3 NPQ1 PTFE/CARBONGRAPHITE/NBRNPQ1 · PTFE/CARBONGRAPHITE/NBR | NPQ1 70 N4-031 NBRКод: УП-00137276 | 54,5 | 70 | 6,3 | — | 3 825,31 ₽Опт / шт 6 375,52 ₽Розница / шт | Срок уточним | ||
| Уплотнение поршня 65-55-6,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 65 Q1-031 NBR+XR 2-138/036Код: УП-00137678 | 55 | 65 | 6,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 70-60-6,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 70 Q1-031 NBR+XR 141/037Код: УП-00140707 | 60 | 70 | 6,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 75-65-6,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 70 Q1-031 NBR+XR 145/040Код: УП-00143875 | 65 | 75 | 6,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 80-67-8,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 80 Q2-031 NBR+XR 2-231/151Код: УП-00145083 | 67 | 80 | 8,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 80-70-6,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 80 Q1-031 NBR+XR 2-148/041Код: УП-00146203 | 70 | 80 | 6,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 90-77-8,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 90 Q2-031 NBR+XR 2-234/152Код: УП-00149760 | 77 | 90 | 8,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 90-80-6,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 90 Q1-031 NBR+XR 2-151/042Код: УП-00150630 | 80 | 90 | 6,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 95-85-6,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 95 Q1-031 NBR+XR 2-152/043Код: УП-00152688 | 85 | 95 | 6,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 100-87-8,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 100 Q2-031 NBR+XR 2-237/154Код: УП-00153702 | 87 | 100 | 8,3 | — | 12 349,50 ₽Опт / шт 20 582,50 ₽Розница / шт | Срок уточним | ||
| Уплотнение поршня 100-87-8,3 NPQ2 PTFE/БРОНЗА/VITONNPQ2 · PTFE/БРОНЗА/VITON | NPQ2 100 Q2-031 FKM+XR 2-237/154Код: УП-00153701 | 87 | 100 | 8,3 | — | 12 349,50 ₽Опт / шт 20 582,50 ₽Розница / шт | Срок уточним | ||
| Уплотнение поршня 105-95-6,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 105 Q1-031 NBR+XR 2-154/045Код: УП-00156629 | 95 | 105 | 6,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 110-97-8,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 110 Q2-277 NBR+XR 2-240/155Код: УП-00157385 | 97 | 110 | 8,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 110-97-8,3 NPQ2 PTFE/БРОНЗА/VITONNPQ2 · PTFE/БРОНЗА/VITON | NPQ2 110 Q2-031 FKM+XR 2-240/155Код: УП-00157384 | 97 | 110 | 8,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 110-100-6,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 110 Q1-031 NBR+XR 2-154/045Код: УП-00158039 | 100 | 110 | 6,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 120-107-8,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 120 Q2-031 NBR 120x107x8,3Код: УП-00160665 | 107 | 120 | 8,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 125-112-8,3 NPQ2 PTFE/БРОНЗА/VITONNPQ2 · PTFE/БРОНЗА/VITON | NPQ2 125 Q2-031 FKM+XR 2-245/158Код: УП-00162361 | 112 | 125 | 8,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 125-115-6,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 125 Q1-031 NBR+XR 2-157/048Код: УП-00163037 | 115 | 125 | 6,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 130-117-6,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 130 Q2-031 NBR+XR 2-246/158Код: УП-00163623 | 117 | 130 | 6,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 130-117-8,3 NPQ2 PTFE/БРОНЗА/VITONNPQ2 · PTFE/БРОНЗА/VITON | NPQ2 130 Q2-031 FKM+XR 2-247/159Код: УП-00163624 | 117 | 130 | 8,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 140-122-12,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 140 Q3-031 NBR+XR 2-351/252Код: УП-00165139 | 122 | 140 | 12,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 140-127-8,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 140 Q2-031 NBR+XR 2-250/160Код: УП-00166401 | 127 | 140 | 8,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 150-132-12,3 K757 PTFE/BRONZE/NBRK757 · PTFE/BRONZE/NBR | K757-150Код: УП-00167621 | 132 | 150 | 12,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 150-132-12,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 150 Q3-031 NBR+XR 2-354/255Код: УП-00167620 | 132 | 150 | 12,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 160-142-12,3 K757 PTFE/BRONZE/NBRK757 · PTFE/BRONZE/NBR | K757-160Код: УП-00169838 | 142 | 160 | 12,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 160-142-12,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 160 Q3-031 NBR+XR 2-357/258Код: УП-00169839 | 142 | 160 | 12,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 170-152-12,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 170 Q3-031 NBR+XR 2-361/260Код: УП-00171784 | 152 | 170 | 12,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 180-162-12,3 K757 PTFE/BRONZE/NBRK757 · PTFE/BRONZE/NBR | K757-180Код: УП-00173433 | 162 | 180 | 12,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 180-162-12,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 180 Q3-277 NBR+XR 2-362/261Код: УП-00173434 | 162 | 180 | 12,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 190-172-12,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 190 Q3-031 NBR+XR 2-365/168Код: УП-00174873 | 172 | 190 | 12,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 200-182-12,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 200 Q3-031 NBR+XR 2-365/264Код: УП-00176292 | 182 | 200 | 12,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 210-192-12,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 200 Q3-031 NBR+XR 2-367/266Код: УП-00177494 | 192 | 210 | 12,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 280-262-12,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 250 Q3-031 NBR+XR 2-376/275Код: УП-00183613 | 262 | 280 | 12,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 320-302-12,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 320 Q3-031 NBR+XR 2-380/278Код: УП-00185844 | 302 | 320 | 12,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 320-302-12,3 NPQ2 PTFE/БРОНЗА/VITONNPQ2 · PTFE/БРОНЗА/VITON | NPQ2 320 Q3-031 FKM+XR 2-380/278Код: УП-00185845 | 302 | 320 | 12,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 350-332-12,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 350 Q3-031 NBR+XR 2-382/279Код: УП-00187107 | 332 | 350 | 12,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 350-332-12,3 NPQ2 PTFE/БРОНЗА/VITONNPQ2 · PTFE/БРОНЗА/VITON | NPQ2 350 Q3-031 FKM OR+XRКод: УП-00187108 | 332 | 350 | 12,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 365-337-9,5 NPQ1 PTFE/BRONZE/NBRNPQ1 · PTFE/BRONZE/NBR | NPQ1 365 N7-031 NBR OR 335x8,4+XR355x3,53Код: УП-00187235 | 337 | 365 | 9,5 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 360-342-12,3 NPQ2 PTFE/БРОНЗА/VITONNPQ2 · PTFE/БРОНЗА/VITON | NPQ2 360 Q3-031 FKM+XR 2-382/279Код: УП-00187459 | 342 | 360 | 12,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 400-372-9,5 NPQ1 PTFE/BRONZE/NBRNPQ1 · PTFE/BRONZE/NBR | NPQ1 400 N7-031 NBR OR 370x8,4+XR 281-41500Код: УП-00188389 | 372 | 400 | 9,5 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 400-382-12,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 400 Q3-031 NBR 400x382x12,3Код: УП-00188685 | 382 | 400 | 12,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 480-449-16,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 480 Q4-075 NBR 480x449x16,3Код: УП-00190326 | 449 | 480 | 16,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 500-465-11,5 NPQ1 PTFE/CARBONGRAPHITE/NBRNPQ1 · PTFE/CARBONGRAPHITE/NBR | NPQ1 500 N8-197 NBR OR 462x10 +XR 388-61900Код: УП-00190688 | 465 | 500 | 11,5 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 510-479-16,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 510 Q4-075 NBR+XR2-466/388Код: УП-00190905 | 479 | 510 | 16,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 520-489-16,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 520 Q4-075 NBR+XR2-467/389Код: УП-00191116 | 489 | 520 | 16,3 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 560-529-16,3 NPQ2 PTFE/BRONZE/NBRNPQ2 · PTFE/BRONZE/NBR | NPQ2 560 Q7-075 NBR 560x529x16,3Код: УП-00191794 | 529 | 560 | 16,3 | — | По запросу | Срок уточним |
