Кольцо опорно-направляющее 275-265-27,5 FA

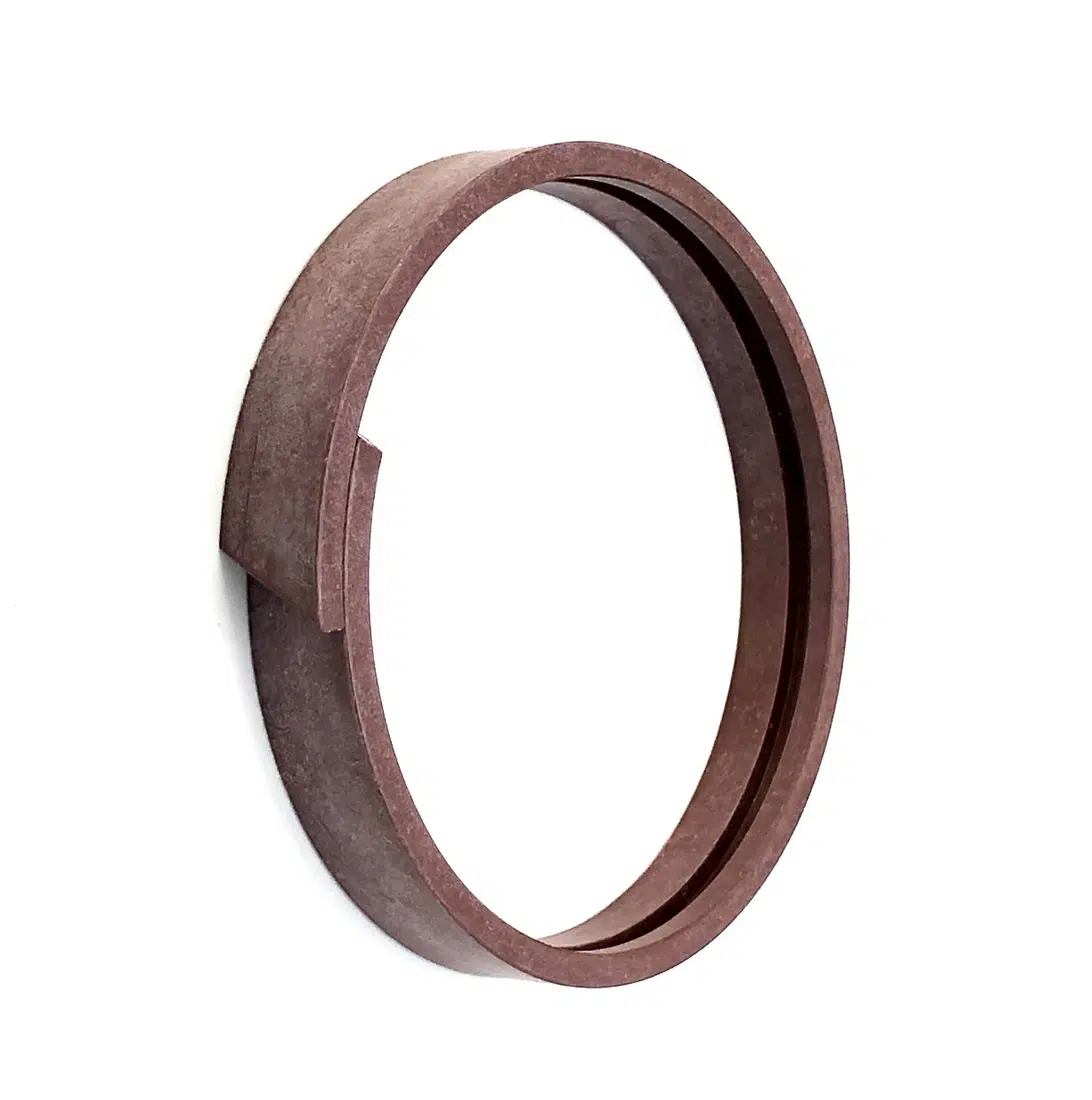

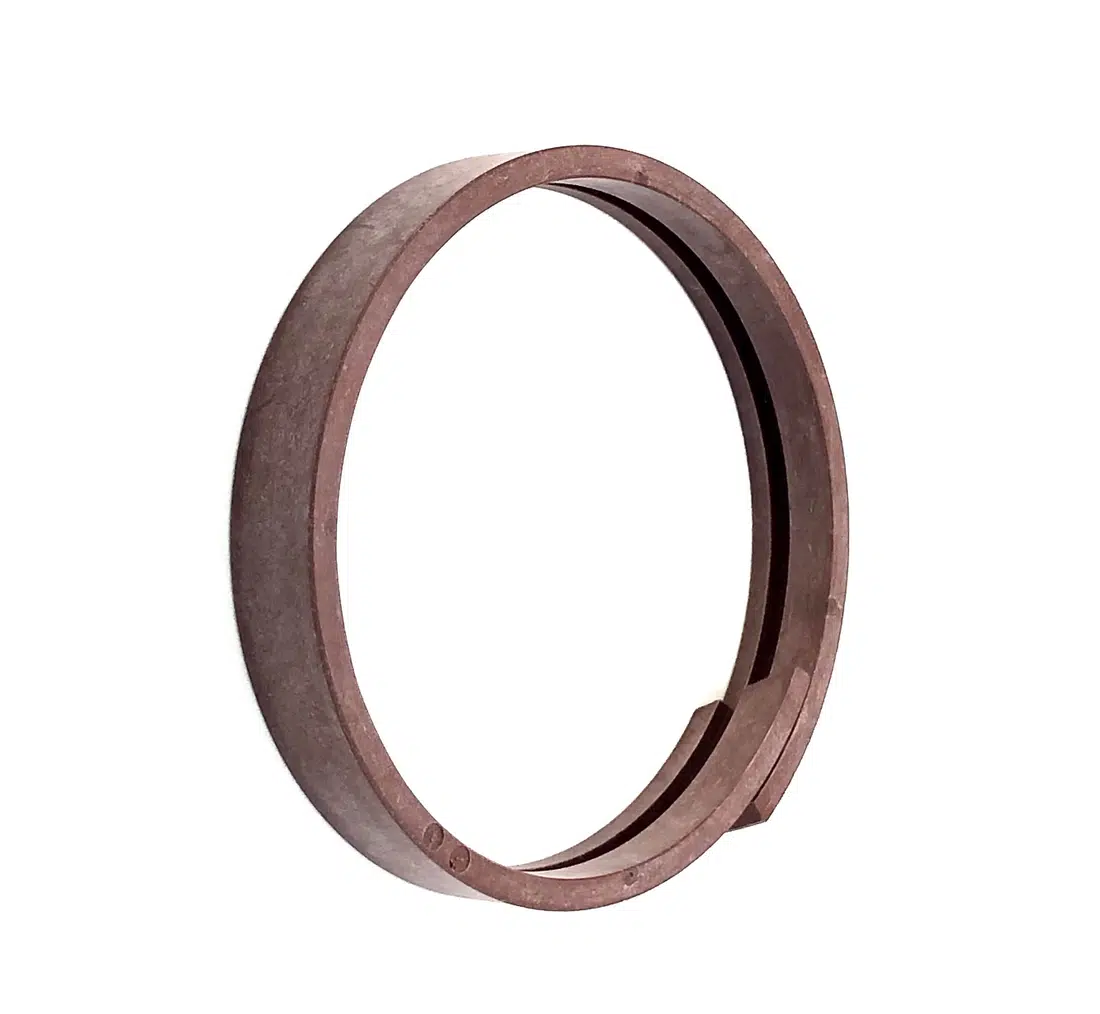

Направляющее кольцо FA применяется в гидравлических цилиндрах как наружный опорно-направляющий элемент поршня. Профиль устанавливается на поршень и работает по внутренней поверхности гильзы, удерживая поршневую группу в правильном положении при рабочем ходе.

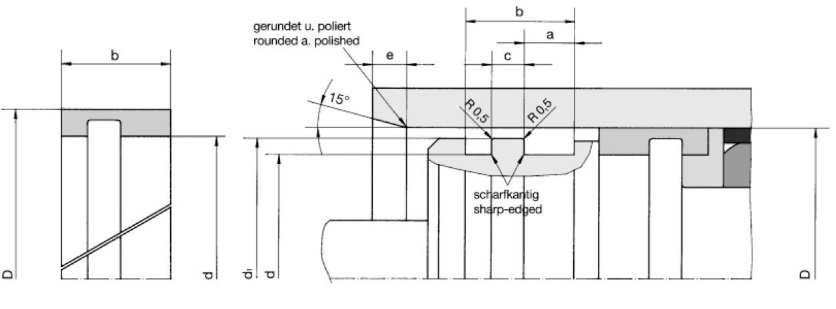

Концепция FA близка к усиленным профильным решениям вроде AGE/T, но геометрия здесь другая: профиль выполнен не обычным прямоугольным кольцом, а П-образным направляющим элементом. Такая форма позволяет сформировать более развитую опорную зону и одновременно сохранить компактную посадку в поршневом узле.

В отличие от простого прямоугольного кольца, FA работает не только как полоска скольжения в канавке. Профильная форма помогает лучше распределять боковое усилие, снижать удельную нагрузку на материал и стабилизировать положение поршня в гильзе. За счет этого уменьшается риск перекоса, задиров и преждевременного износа поршневых уплотнений.

FA особенно интересен в тех случаях, где клиент сравнивает направляющие кольца только по размеру и цене. Внешне это может казаться “ещё одним кольцом”, но по материалу и конструкции профиль относится к более технологичному классу. Компаунд POM-PTFE с бронзовым наполнителем сочетает жесткость, износостойкость и низкое трение, поэтому такое решение нельзя напрямую приравнивать к обычной пластиковой направляющей.

Материал POM отвечает за размерную стабильность и механическую прочность, PTFE снижает трение и помогает уменьшить эффект stick-slip, а бронзовый наполнитель повышает износостойкость и способность работать под нагрузкой. В результате FA хорошо подходит для поршневых узлов, где нужна стабильная направляющая поверхность, низкое усилие страгивания и защита от контакта металл-металл.

По данным описаний профиля FA, такое направляющее кольцо в типовом исполнении рассчитано на скорость скольжения до 3 м/с и температурный диапазон примерно от -55°C до +120°C. Допустимая радиальная нагрузка зависит от температуры: ориентировочно до 78 Н/мм² при 25°C и до 40 Н/мм² при 60°C. В реальном подборе эти значения нужно проверять по площади опоры, режиму работы, смазке и состоянию гильзы.

Направляющее кольцо FA применяют в поршневых узлах гидроцилиндров, где требуется более надежная опора, чем у простого прямоугольного направляющего кольца, но при этом важно сохранить компактность конструкции. Профиль подходит для промышленной гидравлики, оборудования с повышенными скоростями хода, узлов с боковой нагрузкой и механизмов, где важны низкое трение и стабильная работа поршня.

• П-образная конструкция для установки на поршень гидравлического цилиндра
• профиль Hunger FA применяется как поршневое направляющее и опорное кольцо
• компаунд POM-PTFE с бронзовым наполнителем сочетает жесткость, износостойкость и низкое трение
• помогает направлять поршень и предотвращать контакт металл-металл между поршнем и гильзой
• подходит для скоростей скольжения до 3 м/с
• снижает удельную нагрузку на рабочую поверхность направляющего элемента
• уменьшает риск stick-slip, задиров и преждевременного износа поршневых уплотнений
• является более технологичным решением по сравнению с простыми пластиковыми направляющими кольцами
