Направляющее кольцо FA для поршня гидроцилиндра
FA — П-образное направляющее кольцо поршня Hunger для гидравлических цилиндров. Профиль из компаунда POM-PTFE с бронзовым наполнителем направляет поршень, воспринимает радиальные нагрузки и защищает гильзу от контакта металл-металл.
Описание направляющего кольца FA
Направляющее кольцо FA применяется в гидравлических цилиндрах как наружный опорно-направляющий элемент поршня. Профиль устанавливается на поршень и работает по внутренней поверхности гильзы, удерживая поршневую группу в правильном положении при рабочем ходе.
Концепция FA близка к усиленным профильным решениям вроде AGE/T, но геометрия здесь другая: профиль выполнен не обычным прямоугольным кольцом, а П-образным направляющим элементом. Такая форма позволяет сформировать более развитую опорную зону и одновременно сохранить компактную посадку в поршневом узле.
В отличие от простого прямоугольного кольца, FA работает не только как полоска скольжения в канавке. Профильная форма помогает лучше распределять боковое усилие, снижать удельную нагрузку на материал и стабилизировать положение поршня в гильзе. За счет этого уменьшается риск перекоса, задиров и преждевременного износа поршневых уплотнений.
FA особенно интересен в тех случаях, где клиент сравнивает направляющие кольца только по размеру и цене. Внешне это может казаться “ещё одним кольцом”, но по материалу и конструкции профиль относится к более технологичному классу. Компаунд POM-PTFE с бронзовым наполнителем сочетает жесткость, износостойкость и низкое трение, поэтому такое решение нельзя напрямую приравнивать к обычной пластиковой направляющей.
Материал POM отвечает за размерную стабильность и механическую прочность, PTFE снижает трение и помогает уменьшить эффект stick-slip, а бронзовый наполнитель повышает износостойкость и способность работать под нагрузкой. В результате FA хорошо подходит для поршневых узлов, где нужна стабильная направляющая поверхность, низкое усилие страгивания и защита от контакта металл-металл.
По данным описаний профиля FA, такое направляющее кольцо в типовом исполнении рассчитано на скорость скольжения до 3 м/с и температурный диапазон примерно от -55°C до +120°C. Допустимая радиальная нагрузка зависит от температуры: ориентировочно до 78 Н/мм² при 25°C и до 40 Н/мм² при 60°C. В реальном подборе эти значения нужно проверять по площади опоры, режиму работы, смазке и состоянию гильзы.
Направляющее кольцо FA применяют в поршневых узлах гидроцилиндров, где требуется более надежная опора, чем у простого прямоугольного направляющего кольца, но при этом важно сохранить компактность конструкции. Профиль подходит для промышленной гидравлики, оборудования с повышенными скоростями хода, узлов с боковой нагрузкой и механизмов, где важны низкое трение и стабильная работа поршня.
Технические характеристики направляющего кольца
| Материал | Скорость | Температура | Радиальная нагрузка | Применение |
|---|---|---|---|---|
| POM / PTFE / Bronze | до 3 м/с | -55°C…+120°C | до 78 Н/мм² при 25°C | П-образное направляющее кольцо поршня, высокая износостойкость, низкое трение |
| POM-PTFE bronze compound | до 3 м/с | -55°C…+120°C | до 40 Н/мм² при 60°C | поршневые узлы гидроцилиндров, работа при радиальных нагрузках и повышенной скорости |
Преимущества направляющего кольца FA
- П-образная конструкция для установки на поршень гидравлического цилиндра
- профиль Hunger FA применяется как поршневое направляющее и опорное кольцо
- компаунд POM-PTFE с бронзовым наполнителем сочетает жесткость, износостойкость и низкое трение
- помогает направлять поршень и предотвращать контакт металл-металл между поршнем и гильзой
- подходит для скоростей скольжения до 3 м/с
- снижает удельную нагрузку на рабочую поверхность направляющего элемента
- уменьшает риск stick-slip, задиров и преждевременного износа поршневых уплотнений
- является более технологичным решением по сравнению с простыми пластиковыми направляющими кольцами
Аналоги и взаимозаменяемость FA
Направляющее кольцо FA подбирается по диаметру поршня, диаметру гильзы, ширине профиля, форме посадочной канавки, материалу и расчетной радиальной нагрузке. При замене важно учитывать П-образную геометрию профиля: такой элемент не является прямой заменой обычного прямоугольного направляющего кольца без проверки формы посадочного места.
При подборе аналога сравнивают размеры d × D × H, материал POM-PTFE bronze, площадь опоры, скорость скольжения, температурный режим и совместимость с соседними поршневыми уплотнениями. Если в узле изначально установлен FA, переход на простое пластиковое кольцо может снизить запас прочности, увеличить трение или ухудшить устойчивость поршня при боковой нагрузке.

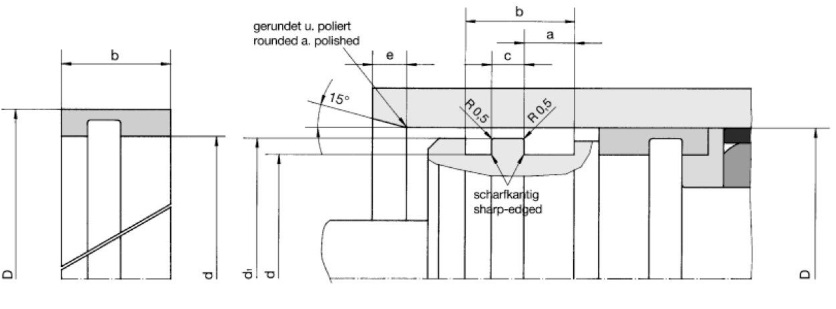

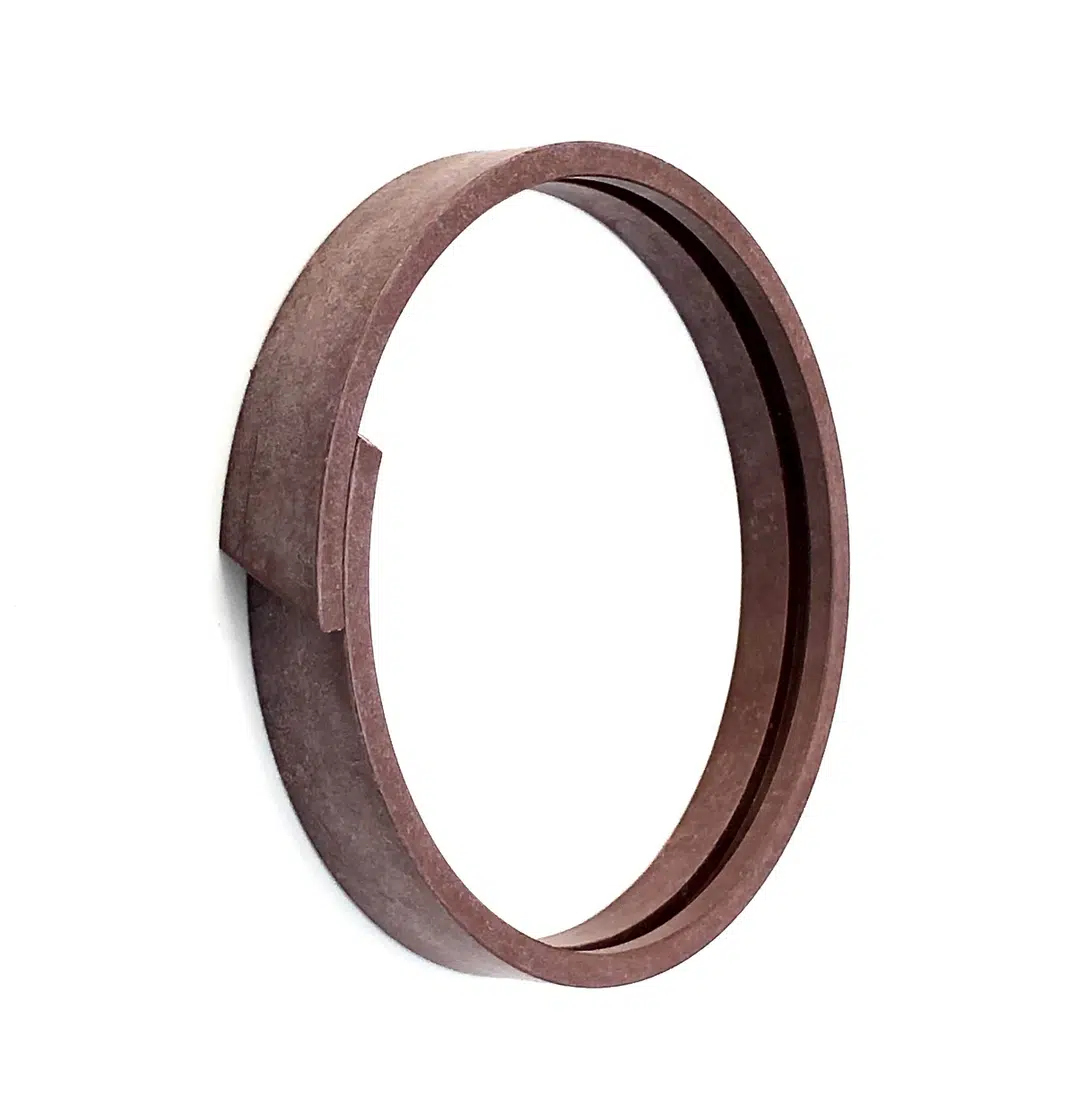

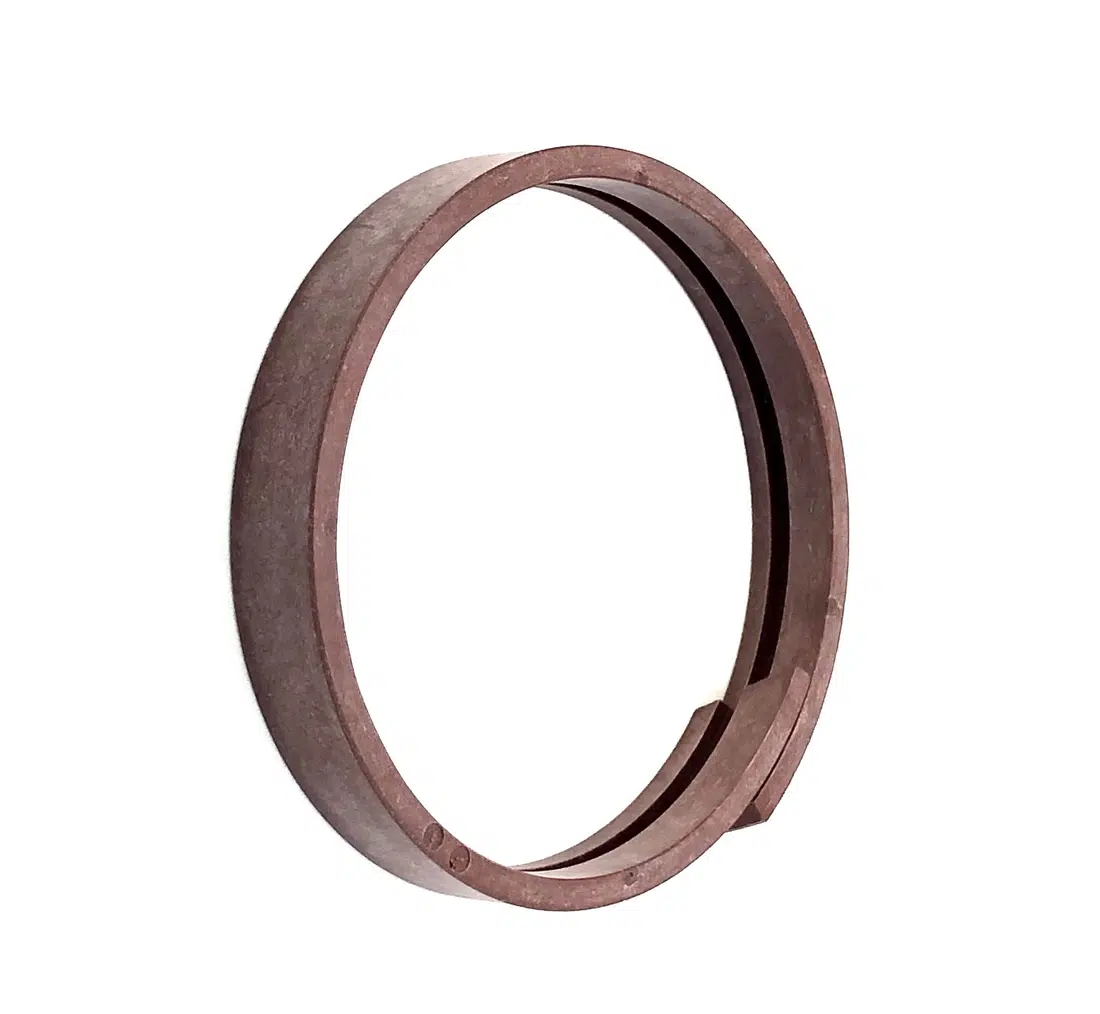

Фотографии и рендеры опорно-направляющее кольцо FA
Фотографии и рендеры опорно-направляющего кольца FA — форма профиля, направляющие поверхности и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
