Кольцо опорно-направляющее 100-110-24 FI

Направляющее кольцо FI применяется в гидравлических цилиндрах как внутренний опорно-направляющий элемент штока. Профиль устанавливается в корпусную часть или крышку гидроцилиндра и работает по поверхности штока, создавая направляющую и опорную поверхность между штоком и корпусом.

В отличие от FA, которое относится к поршневым направляющим кольцам, FI используется именно в штоковом узле. Его задача — удерживать шток в правильном положении при возвратно-поступательном движении, воспринимать боковые усилия и не допускать прямого контакта металл-металл между штоком и направляющей частью корпуса.

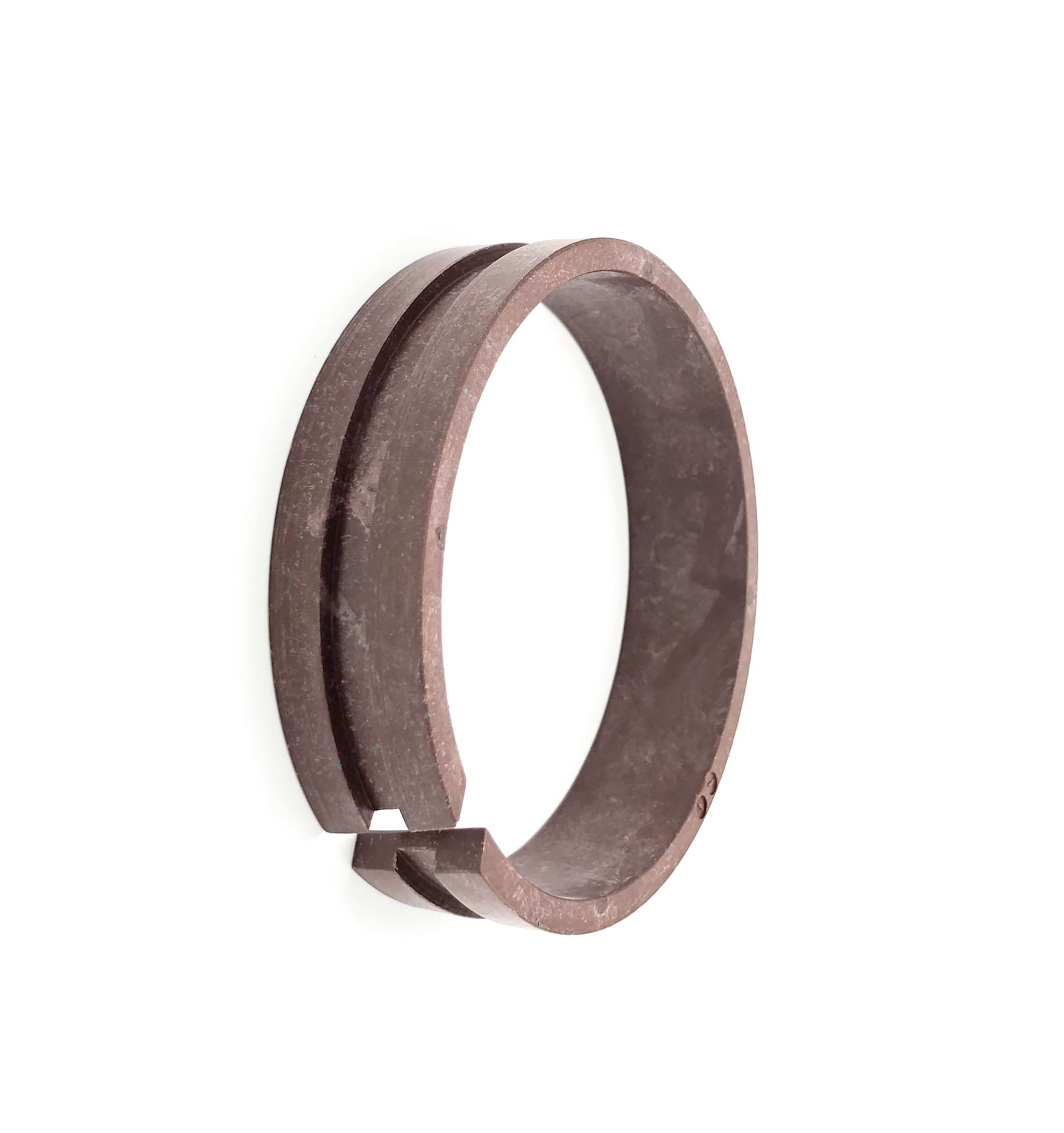

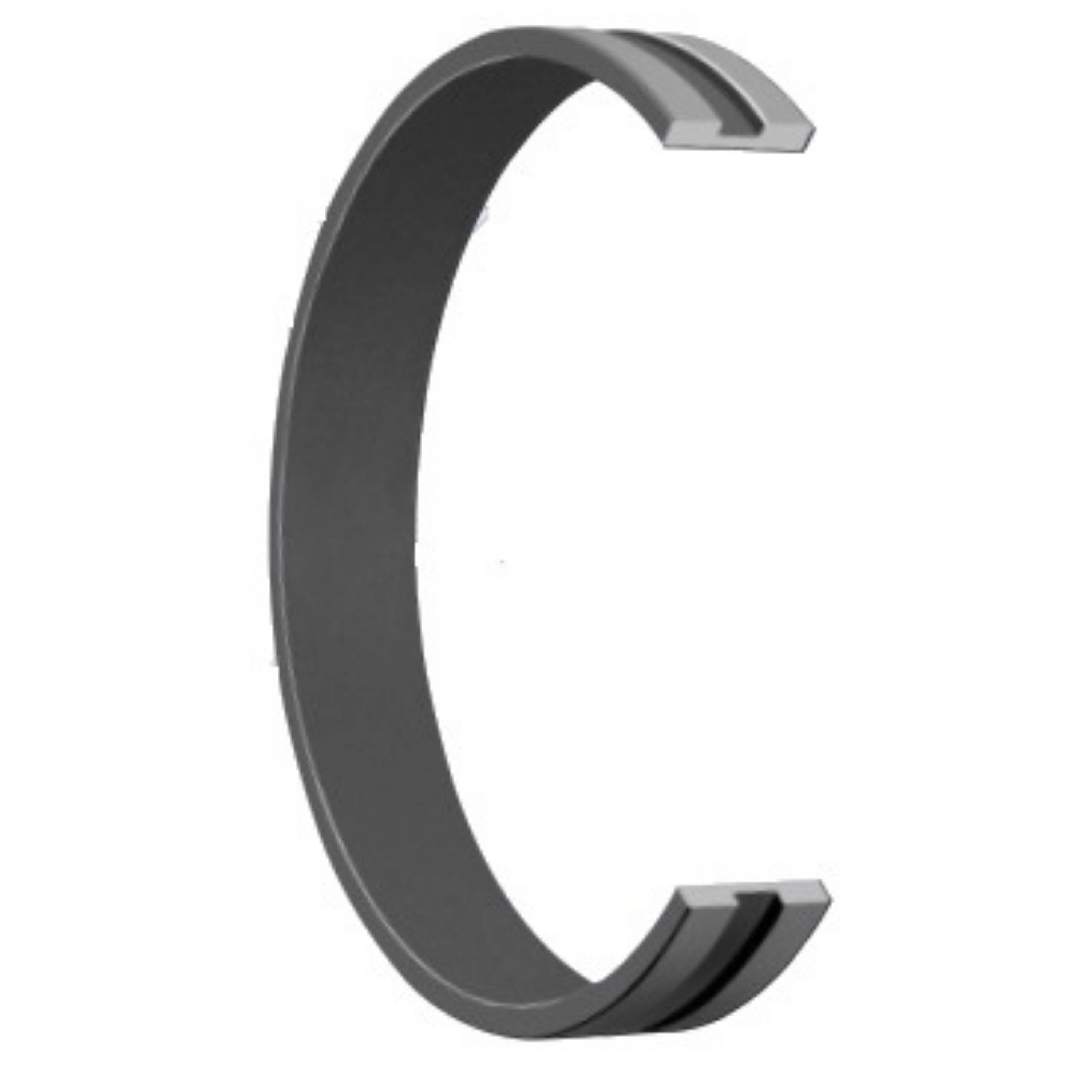

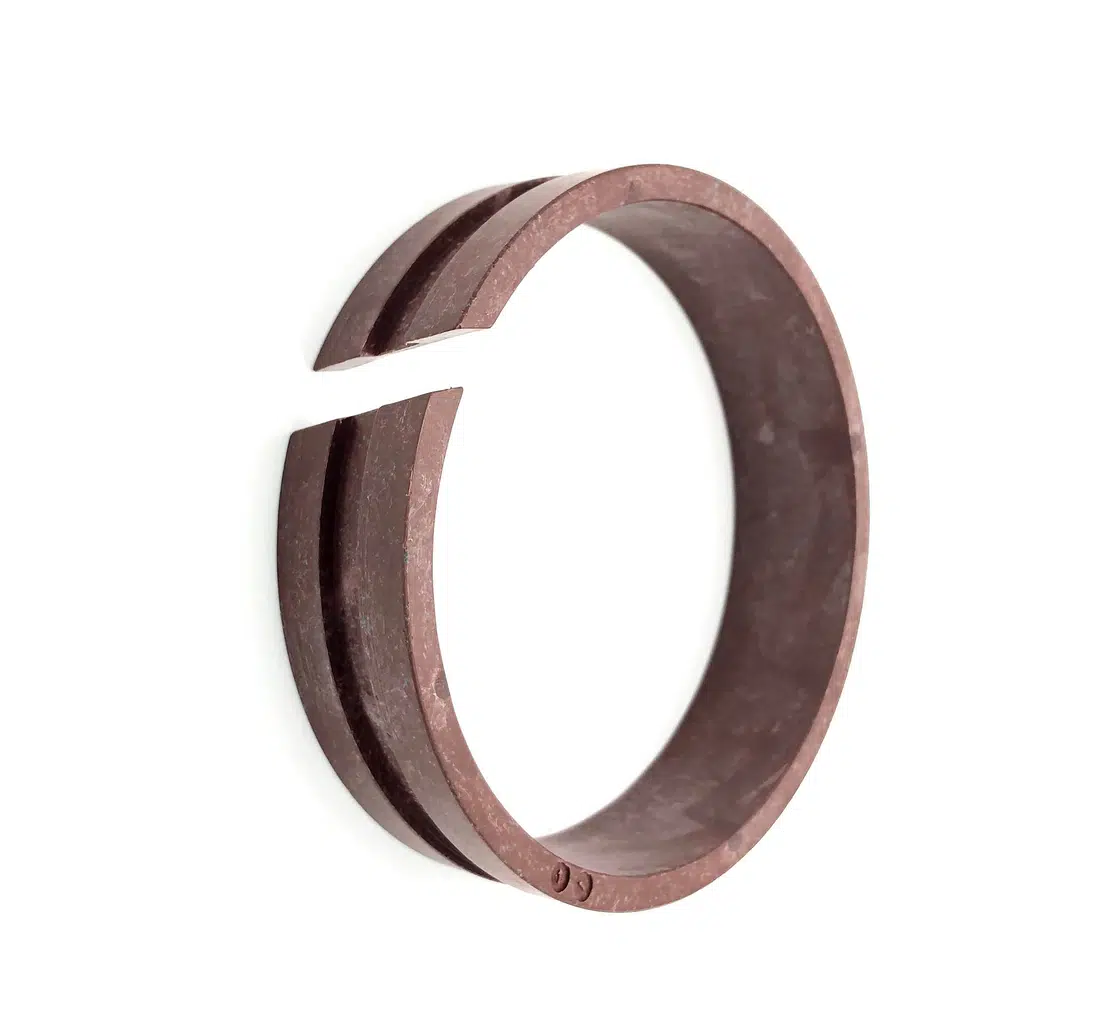

Конструктивно FI имеет П-образную профильную геометрию. Это не обычная прямоугольная направляющая полоса, а более развитый опорный элемент, который формирует устойчивую поверхность скольжения в зоне штока. Такая форма помогает распределять радиальную нагрузку, снижать удельное давление на материал и стабилизировать работу уплотнительного узла.

Материал FI — компаунд POM-PTFE с бронзовым наполнителем. Полиацеталь POM отвечает за жесткость и размерную стабильность, PTFE снижает трение и уменьшает эффект рывкового движения, а бронзовый наполнитель повышает износостойкость и способность профиля работать под нагрузкой. Поэтому FI нельзя воспринимать как обычное пластиковое кольцо: это более технологичное решение для штоковой направляющей зоны.

Профиль FI особенно полезен в узлах, где шток испытывает боковые нагрузки, вибрации или неидеальное соосное движение. Направляющее кольцо снижает нагрузку на штоковое уплотнение и грязесъемник, защищает посадочные поверхности от износа и помогает продлить ресурс гидроцилиндра.

По параметрам FI относится к более скоростным и износостойким направляющим решениям: для типового исполнения указывается скорость скольжения до 3 м/с и температурный диапазон примерно от -55°C до +120°C. Допустимая радиальная нагрузка зависит от температуры и площади опоры: ориентировочно до 78 Н/мм² при 25°C и до 40 Н/мм² при 60°C.

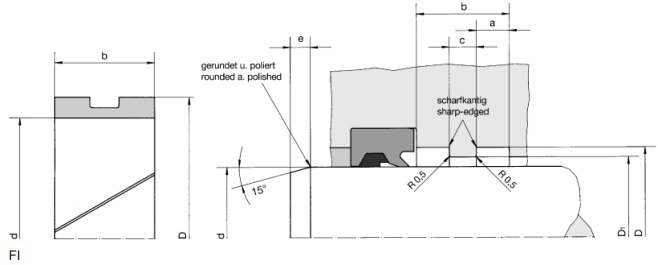

Направляющее кольцо FI применяют в штоковых узлах гидроцилиндров промышленного оборудования, мобильной гидравлики, прессов, подъемных механизмов и других систем, где требуется надежное направление штока, низкое трение и защита от контакта металлических деталей. При подборе важно учитывать диаметр штока, наружный диаметр посадочного места, ширину профиля, форму канавки, скорость хода и расчетную боковую нагрузку.

• внутреннее исполнение для установки в штоковый узел гидравлического цилиндра
• профиль Hunger FI применяется как направляющее и опорное кольцо штока
• П-образная геометрия формирует устойчивую поверхность скольжения
• компаунд POM-PTFE с бронзовым наполнителем сочетает жесткость, износостойкость и низкое трение
• помогает направлять шток и предотвращать контакт металл-металл между штоком и корпусом
• подходит для скоростей скольжения до 3 м/с
• снижает нагрузку на штоковое уплотнение и грязесъемник
• является более технологичным решением по сравнению с простыми пластиковыми направляющими кольцами
