Направляющее кольцо FI для штока гидроцилиндра
FI — внутреннее направляющее кольцо штока Hunger для гидравлических цилиндров. Профиль из компаунда POM-PTFE с бронзовым наполнителем направляет шток, воспринимает радиальные нагрузки и защищает корпусные детали от контакта металл-металл.
Описание направляющего кольца FI
Направляющее кольцо FI применяется в гидравлических цилиндрах как внутренний опорно-направляющий элемент штока. Профиль устанавливается в корпусную часть или крышку гидроцилиндра и работает по поверхности штока, создавая направляющую и опорную поверхность между штоком и корпусом.
В отличие от FA, которое относится к поршневым направляющим кольцам, FI используется именно в штоковом узле. Его задача — удерживать шток в правильном положении при возвратно-поступательном движении, воспринимать боковые усилия и не допускать прямого контакта металл-металл между штоком и направляющей частью корпуса.
Конструктивно FI имеет П-образную профильную геометрию. Это не обычная прямоугольная направляющая полоса, а более развитый опорный элемент, который формирует устойчивую поверхность скольжения в зоне штока. Такая форма помогает распределять радиальную нагрузку, снижать удельное давление на материал и стабилизировать работу уплотнительного узла.
Материал FI — компаунд POM-PTFE с бронзовым наполнителем. Полиацеталь POM отвечает за жесткость и размерную стабильность, PTFE снижает трение и уменьшает эффект рывкового движения, а бронзовый наполнитель повышает износостойкость и способность профиля работать под нагрузкой. Поэтому FI нельзя воспринимать как обычное пластиковое кольцо: это более технологичное решение для штоковой направляющей зоны.
Профиль FI особенно полезен в узлах, где шток испытывает боковые нагрузки, вибрации или неидеальное соосное движение. Направляющее кольцо снижает нагрузку на штоковое уплотнение и грязесъемник, защищает посадочные поверхности от износа и помогает продлить ресурс гидроцилиндра.
По параметрам FI относится к более скоростным и износостойким направляющим решениям: для типового исполнения указывается скорость скольжения до 3 м/с и температурный диапазон примерно от -55°C до +120°C. Допустимая радиальная нагрузка зависит от температуры и площади опоры: ориентировочно до 78 Н/мм² при 25°C и до 40 Н/мм² при 60°C.
Направляющее кольцо FI применяют в штоковых узлах гидроцилиндров промышленного оборудования, мобильной гидравлики, прессов, подъемных механизмов и других систем, где требуется надежное направление штока, низкое трение и защита от контакта металлических деталей. При подборе важно учитывать диаметр штока, наружный диаметр посадочного места, ширину профиля, форму канавки, скорость хода и расчетную боковую нагрузку.
Технические характеристики направляющего кольца
| Материал | Скорость | Температура | Радиальная нагрузка | Применение |
|---|---|---|---|---|
| POM / PTFE / Bronze | до 3 м/с | -55°C…+120°C | до 78 Н/мм² при 25°C | внутреннее направляющее кольцо штока, высокая износостойкость, низкое трение |
| POM-PTFE bronze compound | до 3 м/с | -55°C…+120°C | до 40 Н/мм² при 60°C | штоковые узлы гидроцилиндров, работа при радиальных нагрузках и повышенной скорости |
Преимущества направляющего кольца FI
- внутреннее исполнение для установки в штоковый узел гидравлического цилиндра
- профиль Hunger FI применяется как направляющее и опорное кольцо штока
- П-образная геометрия формирует устойчивую поверхность скольжения
- компаунд POM-PTFE с бронзовым наполнителем сочетает жесткость, износостойкость и низкое трение
- помогает направлять шток и предотвращать контакт металл-металл между штоком и корпусом
- подходит для скоростей скольжения до 3 м/с
- снижает нагрузку на штоковое уплотнение и грязесъемник
- является более технологичным решением по сравнению с простыми пластиковыми направляющими кольцами
Аналоги и взаимозаменяемость FI
Направляющее кольцо FI подбирается по диаметру штока, наружному диаметру посадочного места, ширине профиля, форме канавки, материалу и расчетной радиальной нагрузке. При замене важно учитывать, что FI относится к внутренним штоковым направляющим кольцам и не является прямым аналогом поршневого профиля FA без проверки места установки.
При подборе аналога сравнивают размеры d × D × H, материал POM-PTFE bronze, площадь опоры, скорость скольжения, температурный режим и совместимость с соседними штоковыми уплотнениями. Если в узле изначально установлен FI, переход на простое пластиковое кольцо может снизить запас прочности, увеличить износ штока или ухудшить устойчивость направляющей зоны при боковой нагрузке.

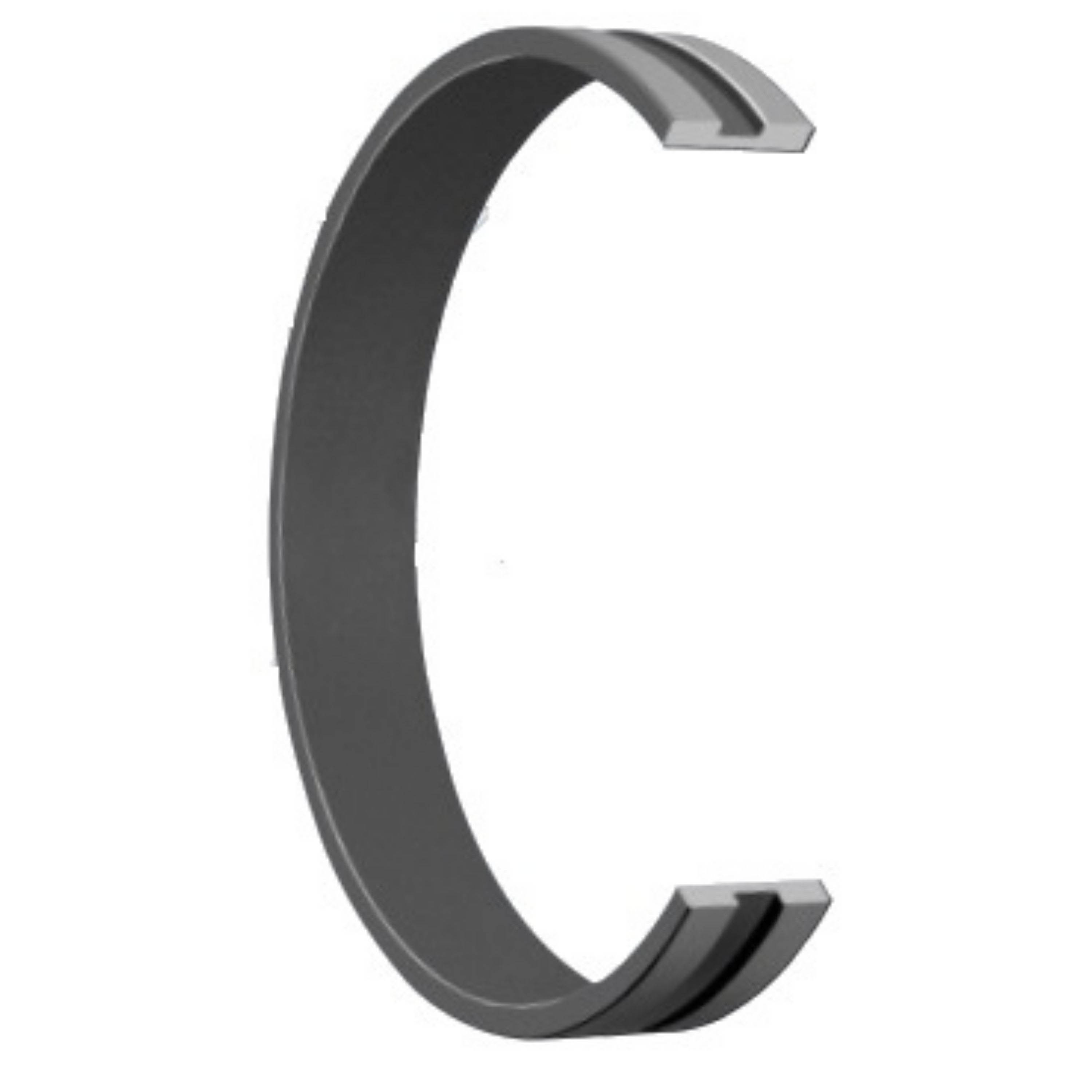

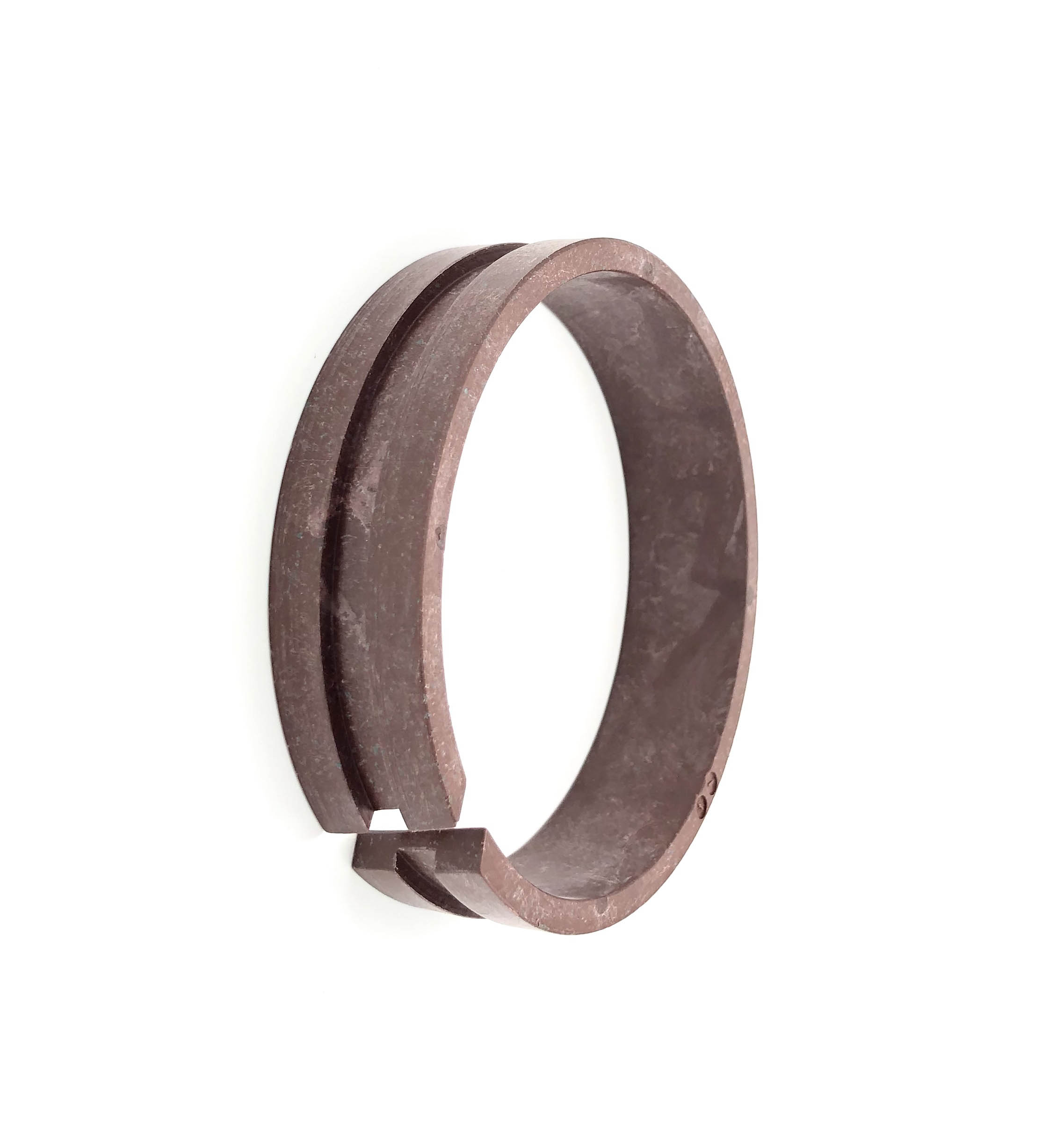

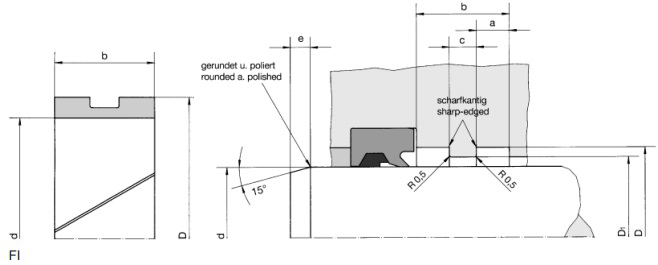

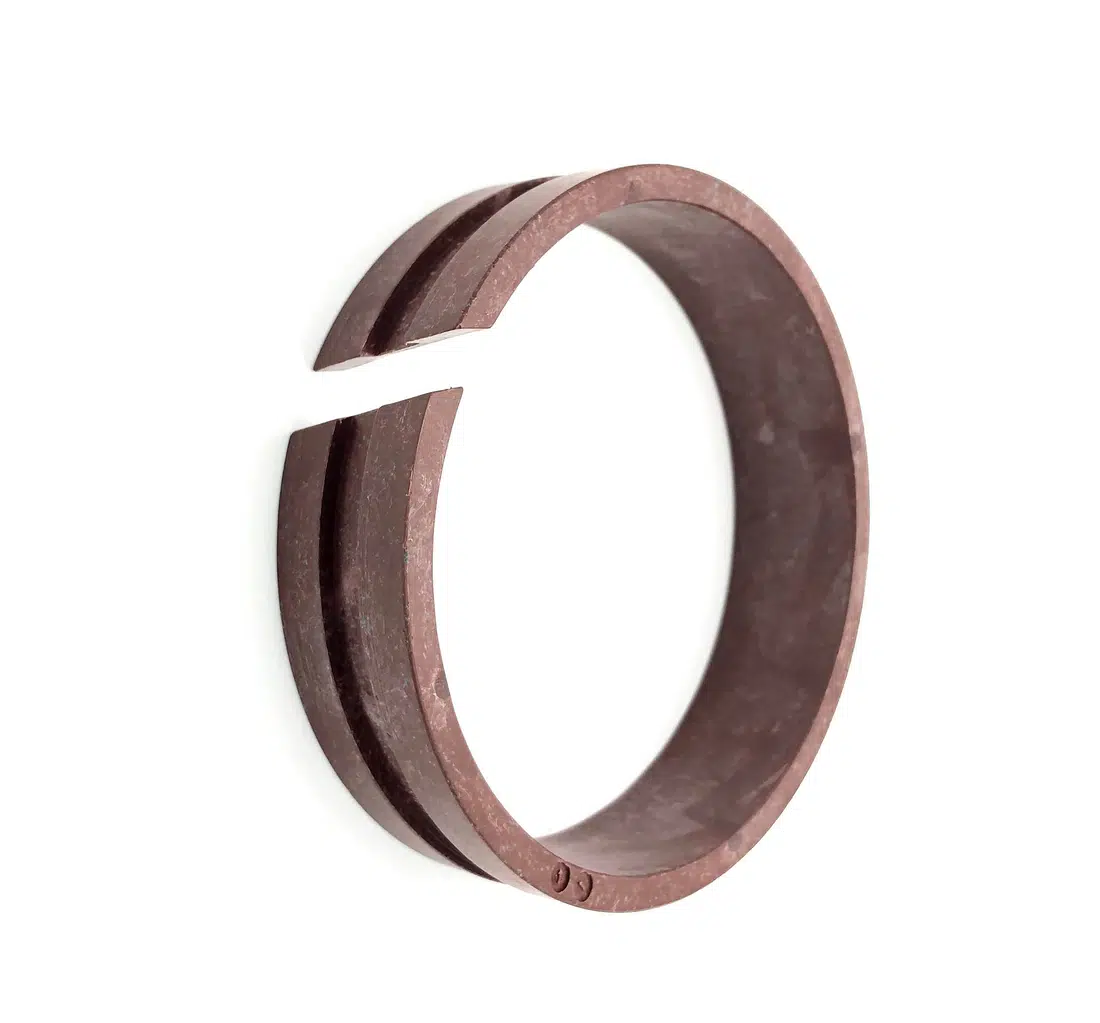

Фотографии и рендеры опорно-направляющее кольцо FI
Фотографии и рендеры опорно-направляющего кольца FI — форма профиля, направляющие поверхности и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
