Грязесъёмник 10-16,1-3,8 BWS
Код товара: УП-00081191 · Артикул: BWS 0100 0161 038 B0
Параметры изделия
- Профиль
- BWS
- ЕТО
- NIPSL 300
- Назначение
- Пневматика
- Производитель
- ARTIC
- d, мм
- 10
- D, мм
- 16,1
- H, мм
- 3,8
Описание изделия
Грязесъёмник 10-16,1-3,8 BWS. Изделие относится к группе NIPSL 300 и имеет профиль BWS.
NIPSL 300 — компактное комбинированное пневматическое штоковое уплотнение из полиуретана, которое совмещает функцию герметизации штока и грязесъёмника для защиты цилиндра от загрязнений.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание уплотнения NIPSL 300
Пневматическое уплотнение NIPSL 300 применяется в штоковых узлах пневматических цилиндров, где нужно совместить герметизацию и защиту от внешних загрязнений в одном компактном профиле. Манжета удерживает давление воздуха, а грязесъёмная кромка очищает поверхность штока перед входом в цилиндр.
Конструкция NIPSL 300 сочетает функции грязесъёмника и уплотнения с асимметричными рабочими кромками. Профиль устанавливается в одно посадочное место, помогает сократить габариты узла и уменьшить количество отдельных деталей без потери герметичности.

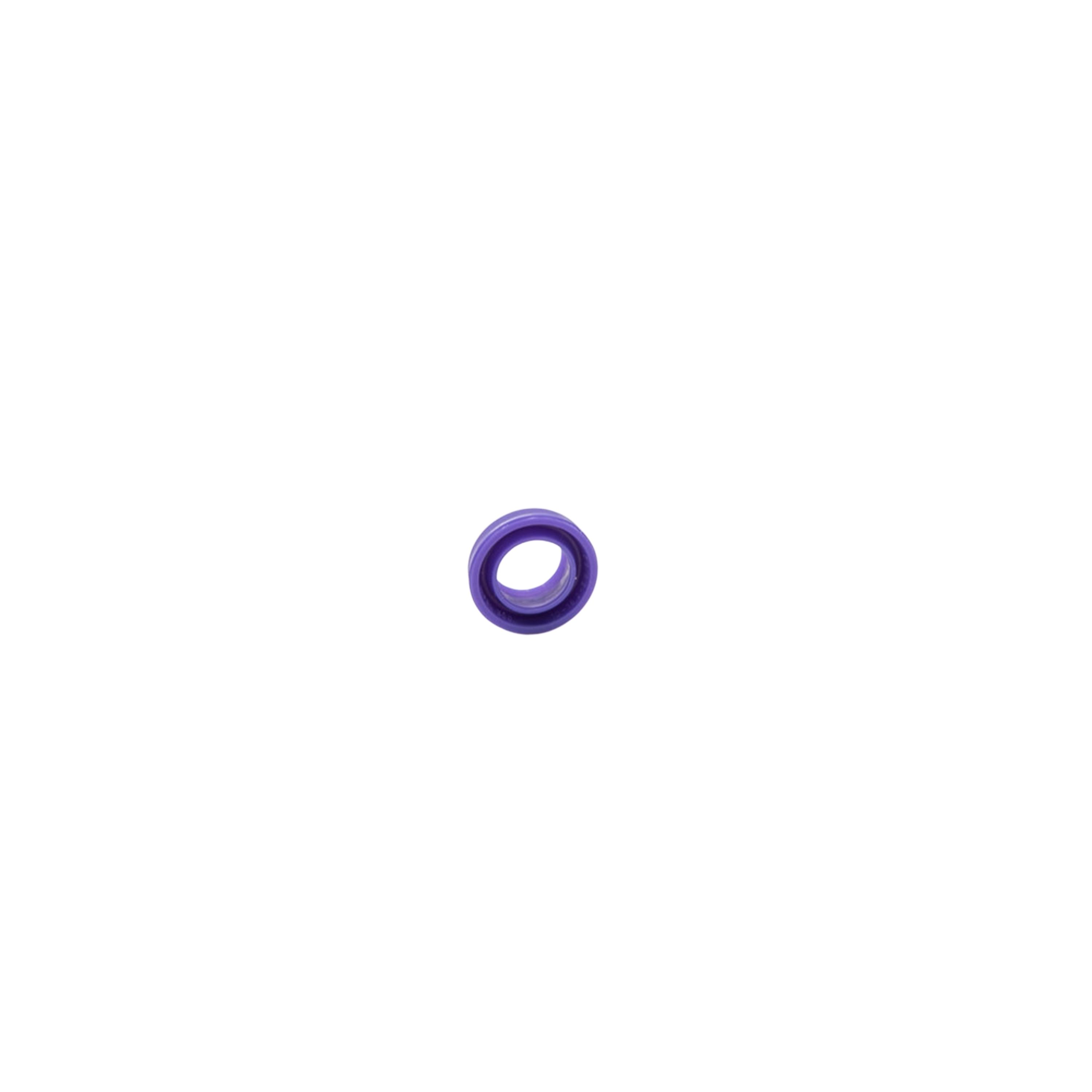

На уплотнительной кромке предусмотрена радиусная форма. Благодаря этому контакт со штоком становится более плавным, снижается трение и уменьшается риск ускоренного износа при возвратно-поступательном движении.

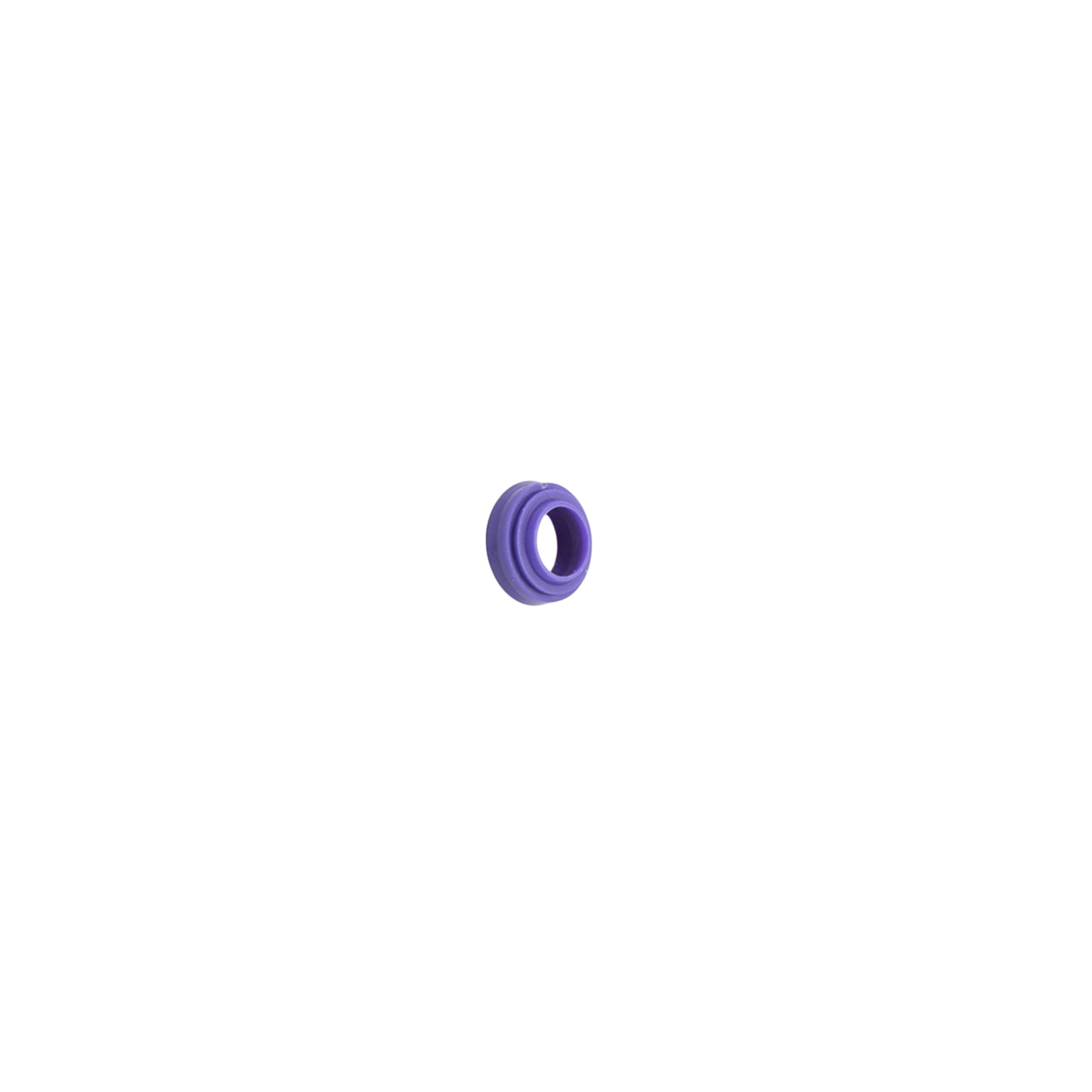

На статической стороне выполнен небольшой уступ, который облегчает установку, особенно в малых диаметрах и компактных посадочных местах. Тонкая скребковая кромка удаляет загрязнения с поверхности штока и не создаёт лишнего сопротивления движению цилиндра.
NIPSL 300 изготавливается из полиуретана PU твердостью около 90 Shore A. Материал обеспечивает износостойкость, стабильную форму кромок и надежную работу в пневматических узлах с частыми циклами. При подборе важно учитывать размеры d × D × H, давление, температуру, скорость, состояние штока и уровень загрязнения рабочей среды.
Технические характеристики NIPSL 300
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / полиуретан | до 1 м/с | -30°C…+90°C | до 1 МПа / 10 bar | пневматические цилиндры, штоковые узлы, компактная герметизация, грязесъём и защита штока от загрязнений |
Преимущества уплотнения NIPSL 300
- совмещает штоковое уплотнение и грязесъёмник в одном профиле
- асимметричные кромки обеспечивают стабильную герметизацию штока
- радиусная рабочая кромка снижает трение при движении
- тонкая скребковая кромка очищает шток и не мешает ходу цилиндра
- малый уступ на статической стороне облегчает монтаж
- полиуретан 90 Shore A повышает износостойкость и ресурс кромок
- подходит для компактных пневмоцилиндров и узлов с частыми циклами
Профили и аналоги
Обозначения профилей в группе NIPSL 300. Для замены сопоставьте размеры, материал и исполнение.
