Грязесъёмники · Simrit / Merkel
NIPSL — размеры, артикулы и подбор
NIPSL — комбинированный пневматический элемент Simrit / Merkel для штокового узла: манжета и грязесъёмник объединены в одной металлоармированной детали. Профиль занимает минимум монтажного пространства, защищает шток от загрязнений и может заменяться снаружи без полной разборки агрегата. Уплотняющая кромка работает вместе с пыльником, поэтому при подборе важно сверить сечение, способ фиксации и размеры канавки. Размерная таблица помогает сверить артикул и посадочные размеры для подбора аналога.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильNIPSL
Типкомбинированное пневматическое уплотнение / грязесъёмник
КатегорияГрязесъёмники
ПроизводительSimrit / Merkel
Размерных строк15
Материал94 AU 925
Температура1,2 МПa (12 бар) –30 °C до +90 °C
Скорость≤ 1 м/с
Быстрый подбор
Нужен аналог или поставка NIPSL? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подбор

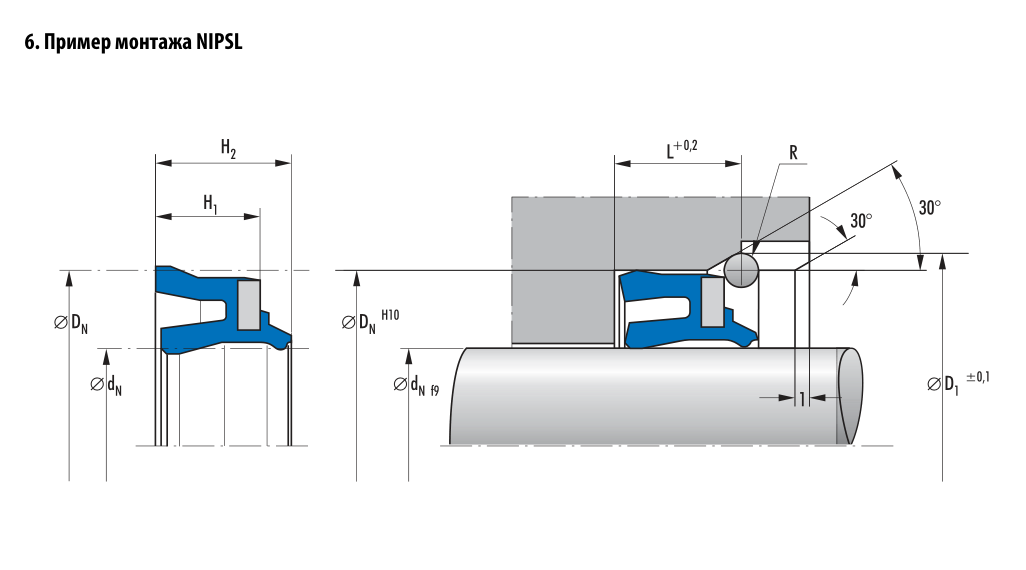

Размеры и артикулы NIPSL
15 строк| dN | DN | H1 | H2 | D1 | L | R | Артикул № |
|---|---|---|---|---|---|---|---|
| 8 | 16 | 7 | 9,5 | 18 | 8,5 | 1,1 | 419272 |
| 10 | 20 | 7 | 9,5 | 22 | 8,5 | 1,1 | 419273 |
| 12 | 20 | 6 | 8,5 | 22 | 7,5 | 1,1 | 419274 |
| 12 | 22 | 7 | 9,5 | 24 | 8,5 | 1,1 | 104779 |
| 14 | 24 | 7 | 9,5 | 26 | 8,5 | 1,1 | 419275 |
| 16 | 26 | 7 | 9,5 | 28 | 8,5 | 1,1 | 104780 |
| 18 | 26 | 6 | 8,5 | 28 | 7,5 | 1,1 | 390006 |
| 18 | 28 | 7 | 9,5 | 30 | 8,5 | 1,1 | 121453 |
| 20 | 30 | 7 | 10 | 32 | 8,5 | 1,1 | 104781 |
| 22 | 32 | 7 | 9,5 | 34,5 | 8,8 | 1,4 | 404837 |
| 25 | 35 | 7 | 9,5 | 37,5 | 8,8 | 1,4 | 104782 |
| 30 | 40 | 7 | 9,5 | 42,5 | 8,8 | 1,4 | 361502 |
| 32 | 42 | 7 | 9,5 | 44,5 | 8,8 | 1,4 | 419276 |
| 40 | 50 | 7 | 9,5 | 52,5 | 8,8 | 1,4 | 419277 |
| 50 | 60 | 6,5 | 9 | 62,5 | 8,3 | 1,4 | 433162 |
