AUNIPSL — размеры, артикулы и подбор
AUNIPSL — комбинированный элемент Simrit / Merkel для штокового узла пневмоцилиндра. Профиль совмещает уплотнение и защиту рабочей зоны от загрязнений, поэтому позволяет сократить монтажное пространство и уменьшить число отдельных деталей в крышке цилиндра. При подборе сравнивают сечение, направление кромок, материал, размеры канавки и требования к трению. Размерная таблица помогает сверить артикул и посадочные размеры для подбора аналога.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильAUNIPSL
Типкомбинированное пневматическое уплотнение
КатегорияГрязесъёмники
ПроизводительSimrit / Merkel
Размерных строк13
Материал80 NBR 4005
Давление≤ 1,0 МПа (10 бар)
Температура–20…+100 °C
Скорость≤ 1 м/с
Быстрый подбор
Нужен аналог или поставка AUNIPSL? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подбор

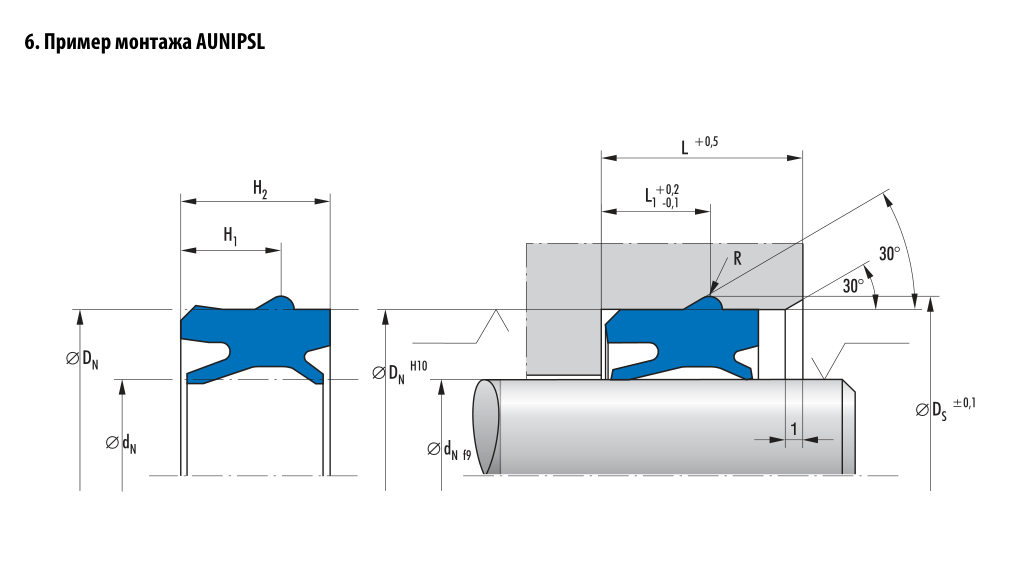

Размеры и артикулы AUNIPSL
13 строк| dN f9 | DN H10 | H1 | H2 | DS | L | L1 | R | Артикул № |
|---|---|---|---|---|---|---|---|---|
| 12 | 20 | 7 | 10,4 | 22,2 | 13 | 7,7 | 1,1 | 431469 |
| 12 | 22 | 7 | 10,4 | 24,2 | 13 | 7,7 | 1,1 | 407284 |
| 14 | 24 | 7 | 10,4 | 26,2 | 13 | 7,7 | 1,1 | 431468 |
| 16 | 26 | 7 | 10,4 | 28,2 | 13 | 7,7 | 1,1 | 407285 |
| 18 | 26 | 7 | 10,4 | 28,2 | 13 | 7,7 | 1,1 | 431467 |
| 18 | 28 | 7 | 10,4 | 30,2 | 13 | 7,7 | 1,1 | 431465 |
| 20 | 30 | 7 | 10,4 | 32,2 | 13 | 7,7 | 1,1 | 407287 |
| 22 | 32 | 7,3 | 10,4 | 34,8 | 13 | 8 | 1,4 | 431464 |
| 25 | 35 | 7,3 | 10,4 | 37,8 | 13 | 8 | 1,4 | 407288 |
| 30 | 40 | 7,3 | 10,4 | 42,8 | 13 | 8 | 1,4 | 431462 |
| 32 | 42 | 7,3 | 10,4 | 44,8 | 13 | 8 | 1,4 | 407290 |
| 40 | 50 | 7,3 | 10,4 | 52,8 | 13 | 8 | 1,4 | 398274 |
| 50 | 60 | 7,7 | 10,4 | 63,6 | 13 | 8,6 | 1,8 | 398275 |
