Грязесъёмники · Gapi / Artic Seals
BWH — размеры, артикулы и подбор
BWH — двунаправленный пневматический грязесъёмник с зацепом; сочетает очистку и уплотнение, хорошо держится в открытой посадке даже при перекосах штока.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильBWH
Типгрязесъёмник / пыльник
КатегорияГрязесъёмники
ПроизводительGapi / Artic Seals
Размерных строк15
Быстрый подбор
Нужен аналог или поставка BWH? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подбор

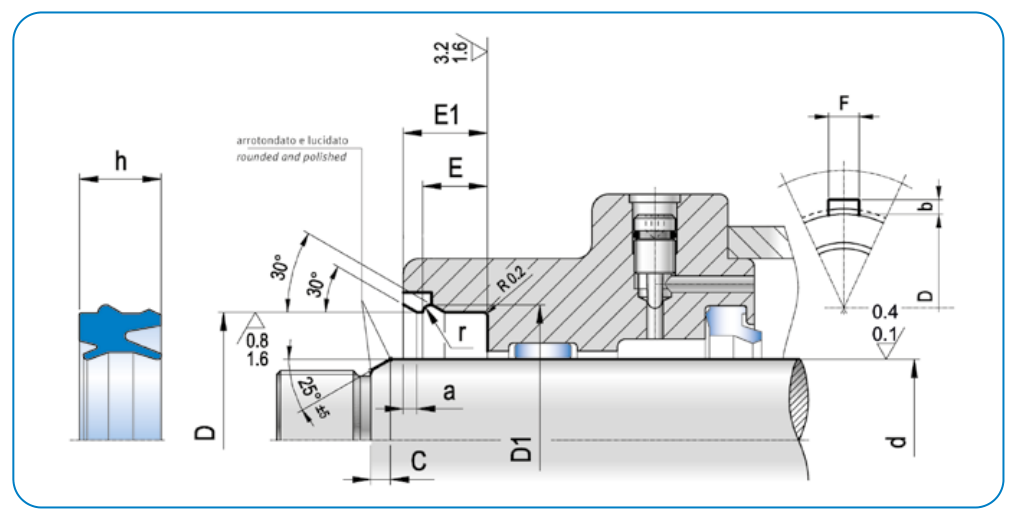

Размеры и артикулы BWH
15 строк| d(f9) | D(H10) | toll H10 | D1 | h | E1 | E | r | a | b | F | ART / ITEM |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 18 | +0,084/0 | 20 | 10,7 | 13 | 8,8 | 1,1 | 1,5 | 1,8 | 4 | BWH 0100 0180 107 B0 |
| 12 | 20 | +0,084/0 | 22 | 10,7 | 13 | 8,8 | 1,1 | 1,5 | 1,8 | 4 | BWH 0120 0200 107 B0 |
| 12 | 22 | +0,084/0 | 24 | 10,7 | 13 | 8,8 | 1,1 | 1,5 | 1,8 | 4 | BWH 0120 0220 107 B0 |
| 16 | 26 | +0,084/0 | 28 | 10,7 | 13 | 8,8 | 1,1 | 1,5 | 1,8 | 5 | BWH 0160 0260 107 B0 |
| 18 | 26 | +0,084/0 | 28 | 10,7 | 13 | 8,8 | 1,1 | 1,5 | 1,8 | 5 | BWH 0180 0260 107 B0 |
| 18 | 28 | +0,084/0 | 30 | 10,7 | 13 | 8,8 | 1,1 | 1,5 | 1,8 | 5 | BWH 0180 0280 107 B0 |
| 20 | 30 | +0,084/0 | 32 | 10,7 | 13 | 8,8 | 1,1 | 1,5 | 1,8 | 5 | BWH 0200 0300 107 B0 |
| 22 | 32 | +0,100/0 | 34,5 | 11,2 | 14 | 9,4 | 1,4 | 2 | 2 | 7,5 | BWH 0220 0320 112 B0 |
| 25 | 35 | +0,100/0 | 37,5 | 11,2 | 14 | 9,4 | 1,4 | 2 | 2 | 7,5 | BWH 0250 0350 112 B0 |
| 30 | 40 | +0,100/0 | 42,5 | 11,2 | 14 | 9,4 | 1,4 | 2 | 2 | 7,5 | BWH 0300 0400 112 B0 |
| 32 | 42 | +0,100/0 | 44,5 | 11,2 | 14 | 9,4 | 1,4 | 2 | 2 | 7,5 | BWH 0320 0420 112 B0 |
| 40 | 50 | +0,100/0 | 52,5 | 11,2 | 14 | 9,4 | 1,4 | 2 | 2 | 7,5 | BWH 0400 0500 112 B0 |
| 45 | 55 | +0,120/0 | 58,2 | 12,2 | 15 | 10,4 | 1,8 | 2 | 2,5 | 10 | BWH 0450 0550 122 B0 |
| 50 | 60 | +0,120/0 | 63,2 | 12,2 | 15 | 10,4 | 1,8 | 2 | 2,5 | 10 | BWH 0500 0600 122 B0 |
| 63 | 75 | +0,120/0 | 78,2 | 13 | 16 | 11,4 | 1,8 | 2 | 2,5 | 10 | BWH 0630 0750 130 B0 |
