Поршневые уплотнения · Guarnitec

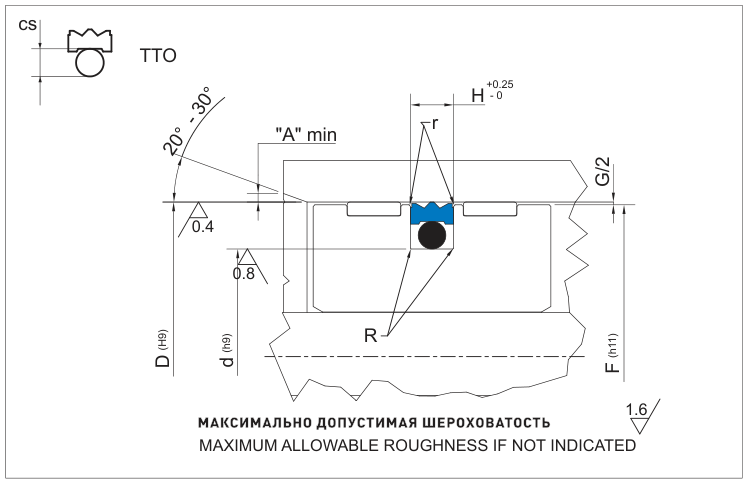

TTO — размеры, артикулы и подбор
TTO — поршневое уплотнение Guarnitec. Профиль применяют в поршневых узлах, где важны компактная посадка, низкое трение и устойчивость к рабочему давлению. Для подбора учитывают размерное исполнение, посадочную геометрию и материал конкретной позиции.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильTTO
Типпоршневое уплотнение TTO
КатегорияПоршневые уплотнения
ПроизводительGuarnitec
Размерных строк61
Давление25–40 МПа
Температура-35 °C до +100 °C
Скорость0,5 м/с
Быстрый подбор
Нужен аналог или поставка TTO? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подбор
Размеры и артикулы TTO
61 строк| D | d | H | ART / ITEM |
|---|---|---|---|
| 15,00 | 7,50 | 3,20 | TTO 15 |
| 16,00 | 8,50 | 3,20 | TTO 16 |
| 20,00 | 12,50 | 3,20 | TTO 20 |
| 25,00 | 14,00 | 4,20 | TTO 25 |
| 25,00 | 17,50 | 3,20 | TTO 25/1 |
| 30,00 | 22,50 | 3,20 | TTO 30 |
| 32,00 | 21,00 | 4,20 | TTO 32 |
| 32,00 | 24,50 | 3,20 | TTO 32/1 |
| 35,00 | 27,50 | 3,20 | TTO 35 |
| 36,00 | 28,50 | 3,20 | TTO 36 |
| 38,00 | 30,50 | 3,20 | TTO 38 |
| 40,00 | 24,50 | 6,30 | TTO 40 |
| 40,00 | 29,00 | 4,20 | TTO 40/1 |
| 42,00 | 31,00 | 4,20 | TTO 42 |
| 45,00 | 29,50 | 6,30 | TTO 45 |
| 45,00 | 34,00 | 4,20 | TTO 45/1 |
| 48,00 | 37,00 | 4,20 | TTO 48 |
| 50,00 | 34,50 | 6,30 | TTO 50 |
| 50,00 | 39,00 | 4,20 | TTO 50/1 |
| 55,00 | 39,50 | 6,30 | TTO 55 |
| 55,00 | 44,00 | 4,20 | TTO 55/1 |
| 57,00 | 46,00 | 4,20 | TTO 57 |
| 60,00 | 44,50 | 6,30 | TTO 60 |
| 60,00 | 49,00 | 4,20 | TTO 60/1 |
| 63,00 | 47,50 | 6,30 | TTO 63 |
| 63,00 | 52,00 | 4,20 | TTO 63/1 |
| 65,00 | 49,50 | 6,30 | TTO 65 |
| 65,00 | 54,00 | 4,20 | TTO 65/1 |
| 68,00 | 57,00 | 4,20 | TTO 68 |
| 70,00 | 54,50 | 6,30 | TTO 70 |
| 70,00 | 59,00 | 4,20 | TTO 70/1 |
| 72,00 | 61,00 | 4,20 | TTO 72 |
| 75,00 | 59,50 | 6,30 | TTO 75 |
| 75,00 | 64,00 | 4,20 | TTO 75/1 |
| 80,00 | 64,50 | 6,30 | TTO 80 |
| 80,00 | 69,00 | 4,20 | TTO 80/1 |
| 85,00 | 69,50 | 6,30 | TTO 85 |
| 90,00 | 74,50 | 6,30 | TTO 90 |
| 95,00 | 79,50 | 6,30 | TTO 95 |
| 100,00 | 84,50 | 6,30 | TTO 100 |
| 105,00 | 89,50 | 6,30 | TTO 105 |
| 110,00 | 94,50 | 6,30 | TTO 110 |
| 120,00 | 104,50 | 6,30 | TTO 120 |
| 125,00 | 109,50 | 6,30 | TTO 125 |
| 127,00 | 111,50 | 6,30 | TTO 127 |
| 130,00 | 114,50 | 6,30 | TTO 130 |
| 135,00 | 114,00 | 8,10 | TTO 135 |
| 140,00 | 119,00 | 8,10 | TTO 140 |
| 145,00 | 124,00 | 8,10 | TTO 145 |
| 150,00 | 129,00 | 8,10 | TTO 150 |
| 160,00 | 139,00 | 8,10 | TTO 160 |
| 170,00 | 149,00 | 8,10 | TTO 170 |
| 180,00 | 159,00 | 8,10 | TTO 180 |
| 185,00 | 164,00 | 8,10 | TTO 185 |
| 190,00 | 169,00 | 8,10 | TTO 190 |
| 200,00 | 179,00 | 8,10 | TTO 200 |
| 210,00 | 189,00 | 8,10 | TTO 210 |
| 220,00 | 199,00 | 8,10 | TTO 220 |
| 230,00 | 209,00 | 8,10 | TTO 230 |
| 240,00 | 219,00 | 8,10 | TTO 240 |
| 250,00 | 229,00 | 8,10 | TTO 250 |
