Поршневое уплотнение TTO
TTO — компактное поршневое уплотнение двухстороннего действия из полиуретанового профиля и O-Ring кольца для гидроцилиндров стандартных ISO посадок.
Описание TTO

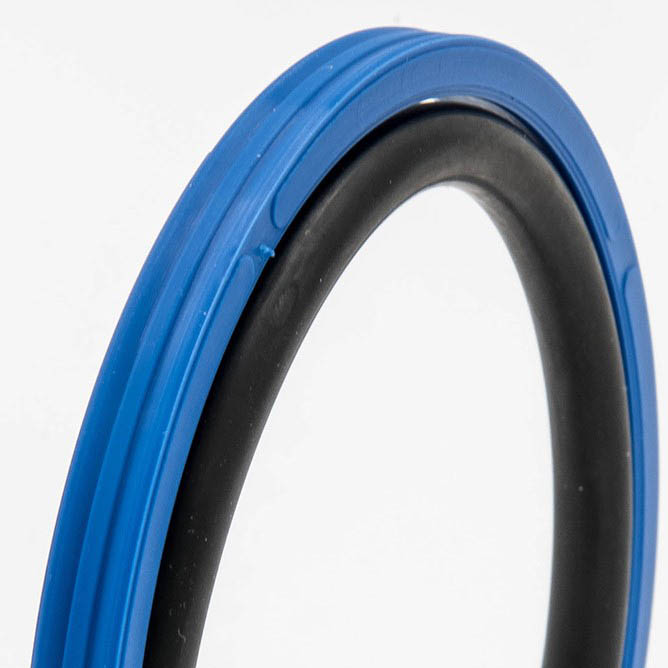

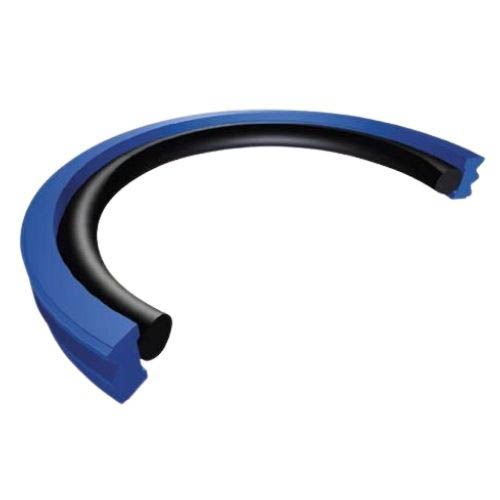

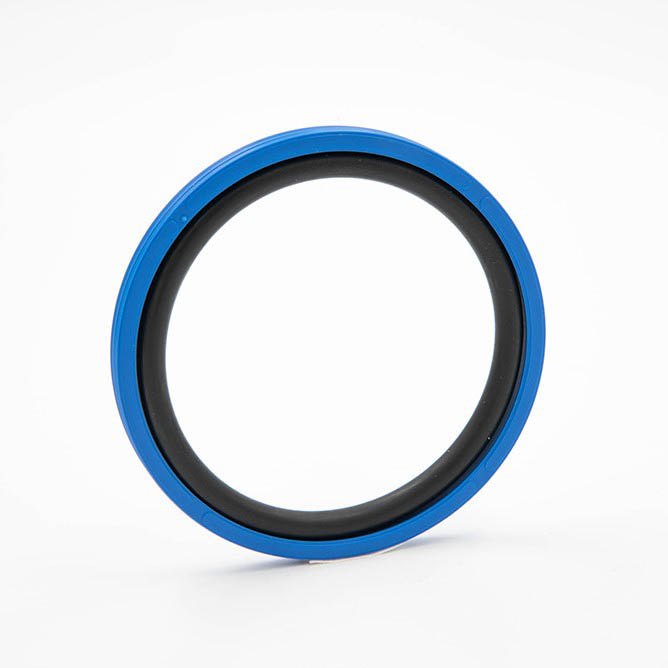

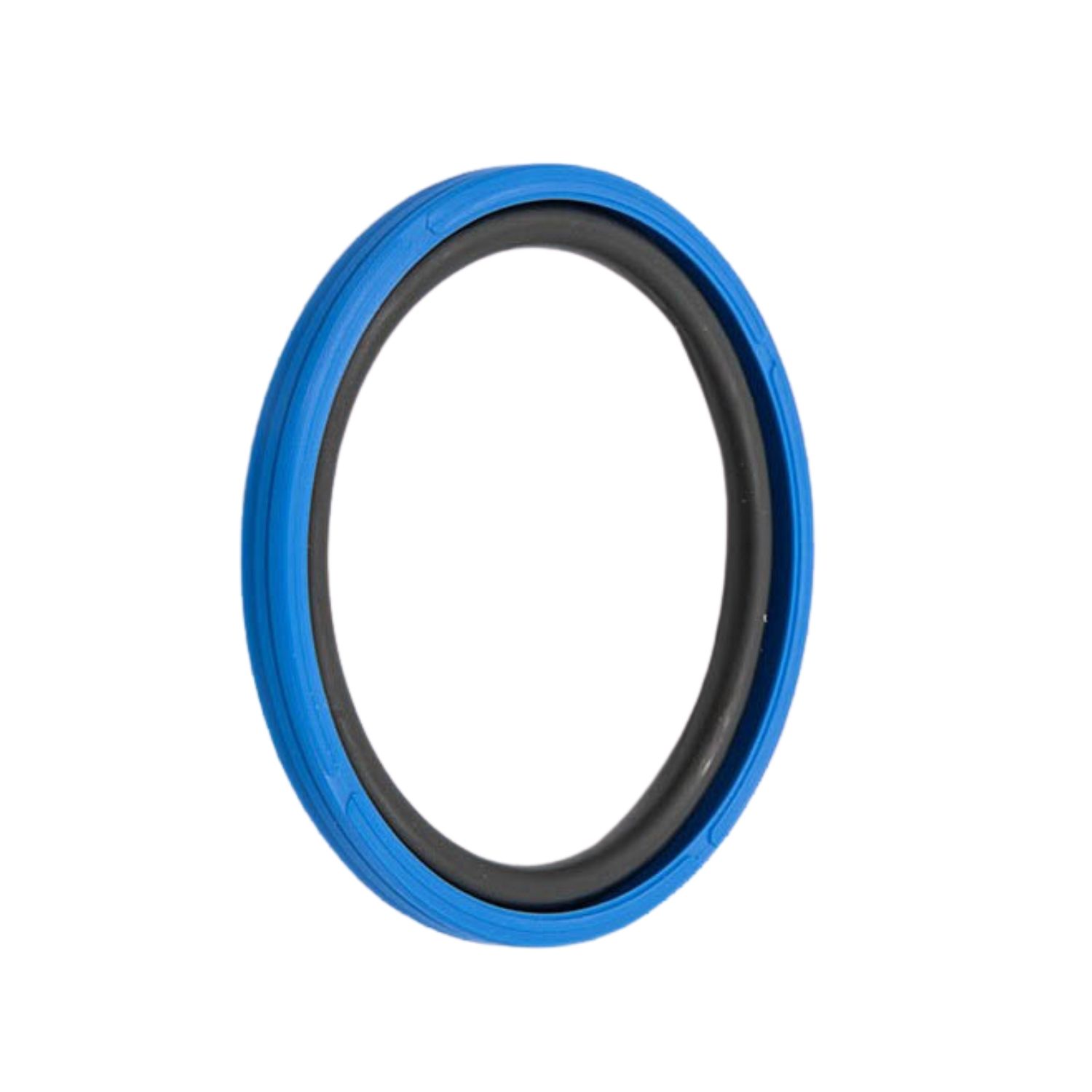

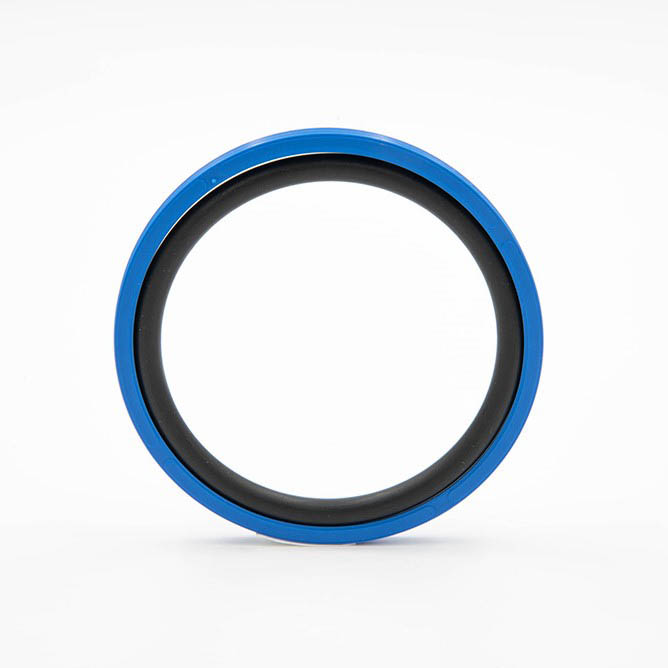

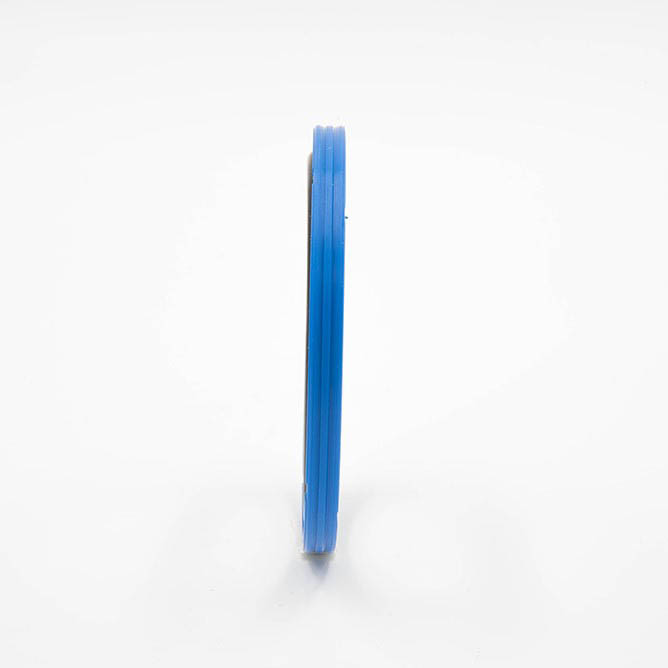

Поршневое уплотнение TTO является одним из наиболее распространённых профилей на российском рынке гидравлических уплотнений. Конструкция состоит из полиуретанового уплотнительного элемента и резинового кольца круглого сечения (O-Ring), которое обеспечивает предварительное поджатие профиля.

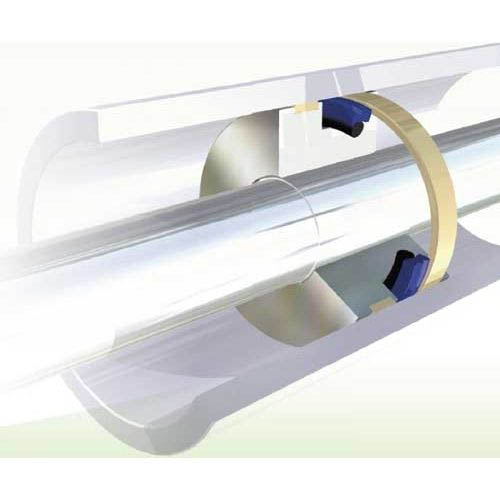

Благодаря компактной конструкции TTO широко применяется в гидроцилиндрах мобильной и промышленной гидравлики, где требуется простая установка, надежная герметизация и минимальные монтажные размеры.
Уплотнение работает в двух направлениях давления и хорошо подходит для цилиндров двухстороннего действия. Полиуретановый элемент отличается высокой стойкостью к истиранию, а O-Ring компенсирует деформации и обеспечивает стабильное контактное давление по рабочим кромкам.

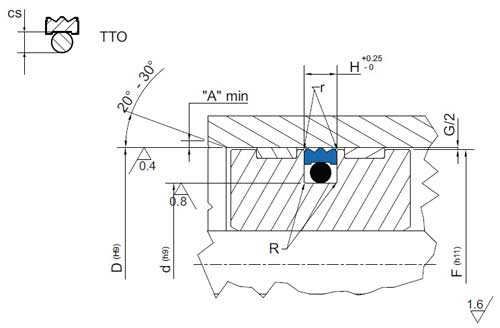

Профиль TTO обычно производится по международным ISO стандартам и используется в канавках с типовыми посадочными размерами 3.2 мм, 4.2 мм, 6.3 мм и 8.1 мм.
За счет своей универсальности TTO применяется как в серийных гидроцилиндрах, так и в ремонтной гидравлике различных производителей оборудования.
Технические характеристики
| Материал | Скорость | Температура | Давление | Особенности |
|---|---|---|---|---|
| PU / NBR | до 0.5 м/с | -35°C…+100°C | до 25 МПа | стандартная промышленная гидравлика |
| TPE / NBR | 1 м/с при <80°C 0.5 м/с при <100°C |
-30°C…+100°C | до 40 МПа | повышенная стойкость к нагрузкам |
| PU / NBR 400 bar | до 0.5 м/с | -30°C…+100°C | до 40 МПа / 400 bar | усиленное исполнение |
Преимущества TTO
- двухсторонняя работа уплотнения
- компактные посадочные размеры
- простая установка в стандартные канавки ISO
- высокая стойкость к истиранию
- универсальное применение в гидроцилиндрах
- широкая распространенность на российском рынке
Применение TTO
- гидравлические цилиндры двухстороннего действия
- мобильная гидравлика
- промышленное гидрооборудование
- ремонт гидроцилиндров
- станочная и строительная техника
Аналоги и взаимозаменяемость
TTO подбирается по ISO размерам канавки, рабочему давлению и материалу уплотнения. Используется как взаимозаменяемое решение для большинства компактных поршневых уплотнений с O-Ring подпором.
