Зуркон® Уинсийл и GPS PW — размеры, артикулы и подбор

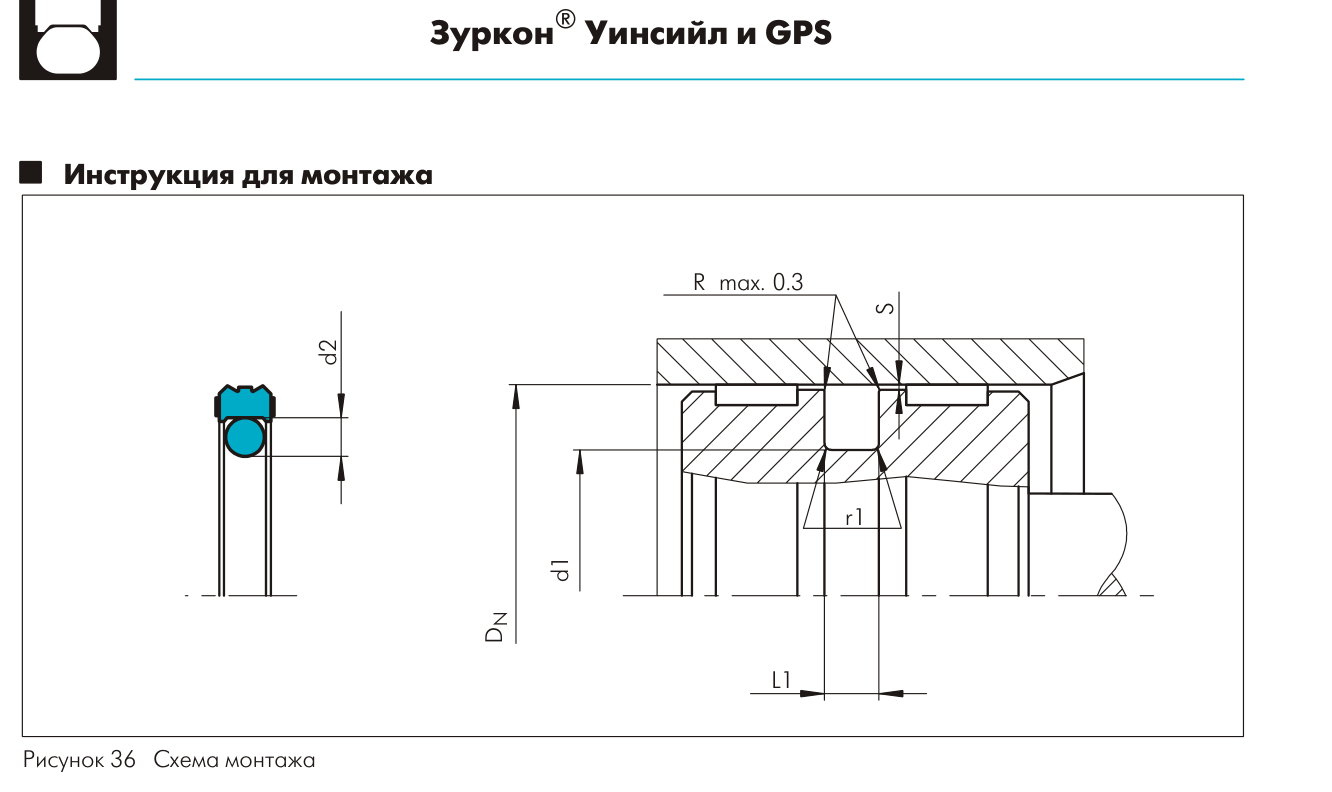

Зуркон® Уинсийл и GPS являются уплотнениями Зуркон® Уинсийл и GPS рекомендуются как уплотнидвунаправленного действия, состоящие из специального полиуретанового уплотнительного кольца и О-кольца как активирующий элемент (Рисунок 35). Отличительной характеристикой уплотнения является специально проектированный профиль кромки.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильPW
Типпоршневое уплотнение
КатегорияПоршневые уплотнения
ПроизводительTrelleborg
Размерных строк89
Материалпо коду материала / по условиям применения
Давлениедо 25 МПа
Температураот -35 °C до +80 °C
Скоростьдо 0.5 м/с
Быстрый подбор
Нужен аналог или поставка PW? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подбор
Размеры и артикулы Зуркон® Уинсийл и GPS PW
89 строк| Диаметр цилиндра | Диаметр канавки | Ширина канавки | No по каталогу | TSS | Сийлинг Партс |
|---|---|---|---|---|---|
| DN H9 | d1 h9 | L1 +0.2 | Z04N или Z05N | WUAGN | |
| 12.0 | 7.1 | 2.2 | PW4000120 | * | |
| 12.0 | 4.5 | 3.2 | PW4100120 | * | |
| 15.0 | 7.5 | 3.2 | PW4100150 | * | |
| 16.0 | 8.5 | 3.2 | PW4100160 | * | GPS 16 8.5 3.2 |
| 20.0 | 12.5 | 3.2 | PW4100200 | * | GPS 20 12.5 3.2 |
| 22.0 | 14.5 | 3.2 | PW4100220 | GPS 22 14.5 3.2 | |
| 24.0 | 16.5 | 3.2 | PW4100240 | * | |
| 25.0 | 17.5 | 3.2 | PW4100250 | * | |
| 25.0 | 14.0 | 4.2 | PW4200250 | * | GPS 25 14 4.2 |
| 28.0 | 20.5 | 3.2 | PW4100280 | GPS 28 20.5 3.2 | |
| 30.0 | 22.5 | 3.2 | PW4100300 | * | GPS 30 22.5 3.2 |
| 32.0 | 24.5 | 3.2 | PW4100320 | * | GPS 32 24.5 3.2 |
| 32.0 | 21.0 | 4.2 | PW4200320 | * | GPS 32 21 4.2 |
| 34.0 | 26.5 | 3.2 | PW4100340 | * | |
| 35.0 | 27.5 | 3.2 | PW4100350 | * | GPS 35 27.5 3.2 |
| 35.0 | 24.0 | 4.2 | PW4200350 | * | |
| 36.0 | 28.5 | 3.2 | PW4100360 | * | |
| 36.0 | 25.0 | 4.2 | PW4200360 | * | |
| 38.0 | 30.5 | 3.2 | PW4100380 | * | |
| 40.0 | 29.0 | 4.2 | PW4200400 | * | GPS 40 29 4.2 |
| 40.0 | 24.5 | 6.3 | PW4300400 | * | GPS 40 24.5 6.3 |
| 42.0 | 31.0 | 4.2 | PW4200420 | * | |
| 45.0 | 29.5 | 6.3 | PW4300450 | * | GPS 45 29.5 6.3 |
| 45.0 | 34.0 | 4.2 | PW4200450 | * | GPS 45 34 4.2 |
| 48.0 | 37.0 | 4.2 | PW4200480 | * | |
| 49.0 | 38.0 | 4.2 | PW4200490 | GPS 49 38 4.2 | |
| 50.0 | 34.5 | 6.3 | PW4300500 | * | GPS 50 34.5 6.3 |
| 50.0 | 39.0 | 4.2 | PW4200500 | * | GPS 50 39 4.2 |
| 50.8 | 39.8 | 4.2 | PW420B223 | * | |
| 52.0 | 36.5 | 6.3 | PW4300520 | GPS 52 36.5 6.3 | |
| 54.0 | 43.0 | 4.2 | PW4200540 | GPS 54 43 4.2 | |
| 55.0 | 44.0 | 4.2 | PW4200550 | * | GPS 55 44 4.2 |
| 55.0 | 39.5 | 6.3 | PW4300550 | * | GPS 55 39.5 6.3 |
| 56.0 | 45.0 | 4.2 | PW4200560 | * | |
| 57.0 | 46.0 | 4.2 | PW4200570 | * | |
| 60.0 | 44.5 | 6.3 | PW4300600 | * | GPS 60 44.5 6.3 |
| 60.0 | 49.0 | 4.2 | PW4200600 | * | GPS 60 49 4.2 |
| 63.0 | 52.0 | 4.2 | PW4200630 | * | GPS 63 52 4.2 |
| 63.0 | 47.5 | 6.3 | PW4300630 | * | GPS 63 47.5 6.3 |
| 63.5 | 52.5 | 4.2 | PW420B227 | * | |
| 65.0 | 54.0 | 4.2 | PW4200650 | * | GPS 65 54 4.2 |
| 65.0 | 49.5 | 6.3 | PW4300650 | * | GPS 65 49.5 6.3 |
| 70.0 | 59.0 | 4.2 | PW4200700 | * | GPS 70 59 4.2 |
| 70.0 | 54.5 | 6.3 | PW4300700 | * | GPS 70 54.5 6.3 |
| 72.0 | 61.0 | 4.2 | PW4200720 | GPS 72 61 4.2 | |
| 74.0 | 58.5 | 6.3 | PW4300740 | * | |
| 75.0 | 64.0 | 4.2 | PW4200750 | * | GPS 75 64 4.2 |
| 75.0 | 59.5 | 6.3 | PW4300750 | * | GPS 75 59.5 6.3 |
| 76.2 | 65.2 | 4.2 | PW420B231 | * | |
| 80.0 | 69.0 | 4.2 | PW4200800 | * | GPS 80 69 4.2 |
| 80.0 | 64.5 | 6.3 | PW4300800 | * | GPS 80 64.5 6.3 |
| 82.55 | 67.05 | 6.3 | PW430B335 | * | |
| 85.0 | 69.5 | 6.3 | PW4300850 | * | GPS 85 69.5 6.3 |
| 88.9 | 73.4 | 6.3 | PW430B337 | * | |
| 90.0 | 74.5 | 6.3 | PW4300900 | * | GPS 90 74.5 6.3 |
| 95.0 | 79.5 | 6.3 | PW4300950 | * | |
| 100.0 | 84.5 | 6.3 | PW4301000 | * | GPS 100 84.5 6.3 |
| 101.6 | 86.1 | 6.3 | PW430B341 | * | |
| 105.0 | 89.5 | 6.3 | PW4301050 | GPS 105 89.5 6.3 | |
| 110.0 | 94.5 | 6.3 | PW4301100 | * | GPS 110 94.5 6.3 |
| 115.0 | 99.5 | 6.3 | PW4301150 | * | |
| 115.0 | 94.0 | 8.1 | PW4401150 | * | |
| 118.0 | 102.5 | 6.3 | PW4301180 | * | |
| 120.0 | 104.5 | 6.3 | PW4301200 | * | GPS 120 104.5 6.3 |
| 125.0 | 109.5 | 6.3 | PW4301250 | * | GPS 125 109.5 6.3 |
| 125.0 | 104.0 | 8.1 | PW4401250 | * | |
| 127.0 | 111.5 | 6.3 | PW430B349 | * | |
| 130.0 | 114.5 | 6.3 | PW4301300 | * | GPS 130 114.5 6.3 |
| 130.0 | 109.0 | 8.1 | PW4401300 | * | |
| 135.0 | 119.5 | 6.3 | PW4301350 | * | |
| 135.0 | 114.0 | 8.1 | PW4401350 | * | |
| 140.0 | 119.0 | 8.1 | PW4401400 | * | GPS 140 119 8.1 |
| 145.0 | 124.0 | 8.1 | PW4401450 | * | |
| 150.0 | 129.0 | 8.1 | PW4401500 | * | GPS 150 129 8.1 |
| 152.4 | 131.4 | 8.1 | PW440B431 | * | |
| 160.0 | 139.0 | 8.1 | PW4401600 | * | GPS 160 139 8.1 |
| 170.0 | 149.0 | 8.1 | PW4401700 | * | GPS 170 149 8.1 |
| 177.8 | 156.8 | 8.1 | PW440B438 | * | |
| 180.0 | 159.0 | 8.1 | PW4401800 | * | GPS 180 159 8.1 |
| 185.0 | 164.0 | 8.1 | PW4401850 | * | |
| 190.0 | 169.0 | 8.1 | PW4401900 | * | |
| 200.0 | 179.0 | 8.1 | PW4402000 | * | GPS 200 179 8.1 |
| 203.2 | 182.2 | 8.1 | PW440B442 | * | |
| 210.0 | 189.0 | 8.1 | PW4402100 | * | |
| 220.0 | 199.0 | 8.1 | PW4402200 | * | |
| 230.0 | 209.0 | 8.1 | PW4402300 | * | |
| 240.0 | 219.0 | 8.1 | PW4402400 | * | |
| 250.0 | 229.0 | 8.1 | PW4402500 | * | GPS 250 229 8.1 |
| 300.0 | 279.0 | 8.1 | PW4403000 | * |
