Способы подбора ремкомплекта для гидроцилиндра

Ремкомплект можно подобрать несколькими путями: по переданному образцу, по размерам и профилям отдельных уплотнений, по посадочным размерам узла или через выездной замер. Чем больше исходных данных есть по комплекту, цилиндру и технике, тем точнее получается подбор и тем проще исключить ошибочную комплектацию.

Метод 1

Передать комплект-образец

Передайте нам новый аналоговый, оригинальный или уже демонтированный комплект — это самый простой способ подбора, когда не хочется разбираться в профилях, размерах и составе. Мы сравним элементы, проверим форму рабочих кромок и подберём замену по фактическому образцу.

Достаточно отправить комплект транспортной компанией или передать его лично.
Если известны техника, назначение узла, номер цилиндра или агрегата — укажите их: это не обязательно, но повышает точность подбора.
Если комплект снят с узла, желательно не смешивать его с деталями от других цилиндров.

Примеры комплектов, переданных для идентификации

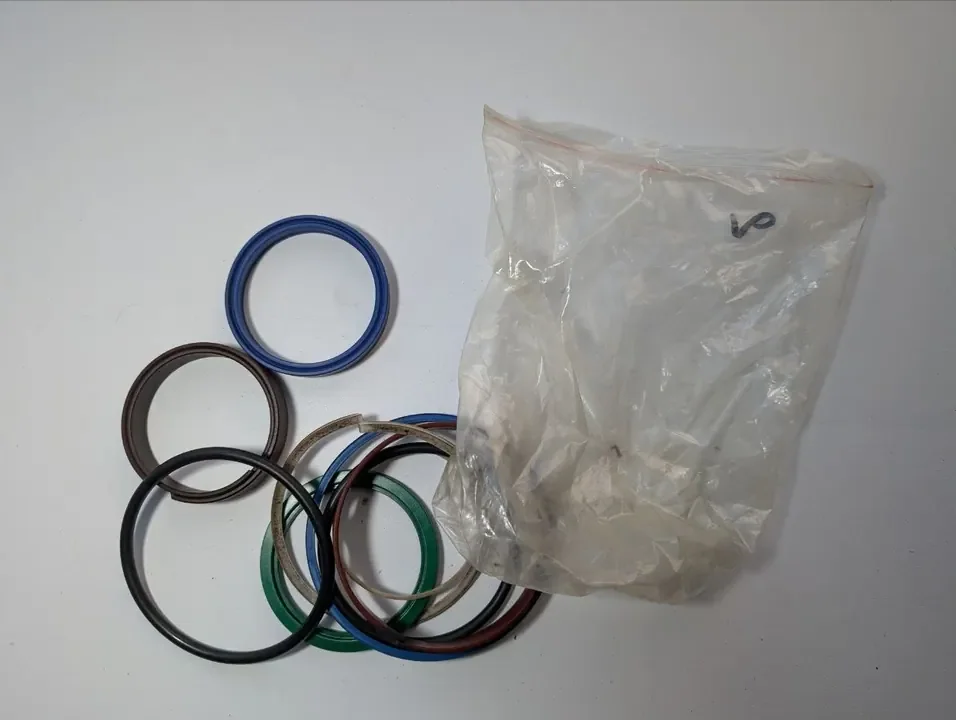

Распакованный комплект уплотнений с манжетами, кольцами и пакетом — Распакованный комплект уплотнений

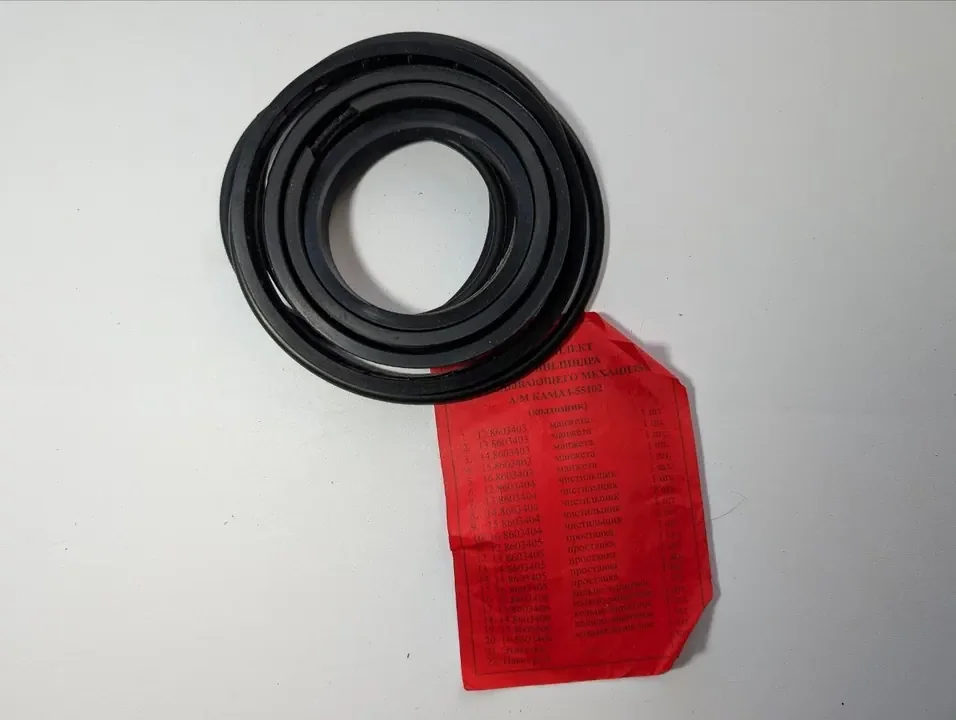

Комплект резиновых манжет, переданный для идентификации — Комплект резиновых манжет

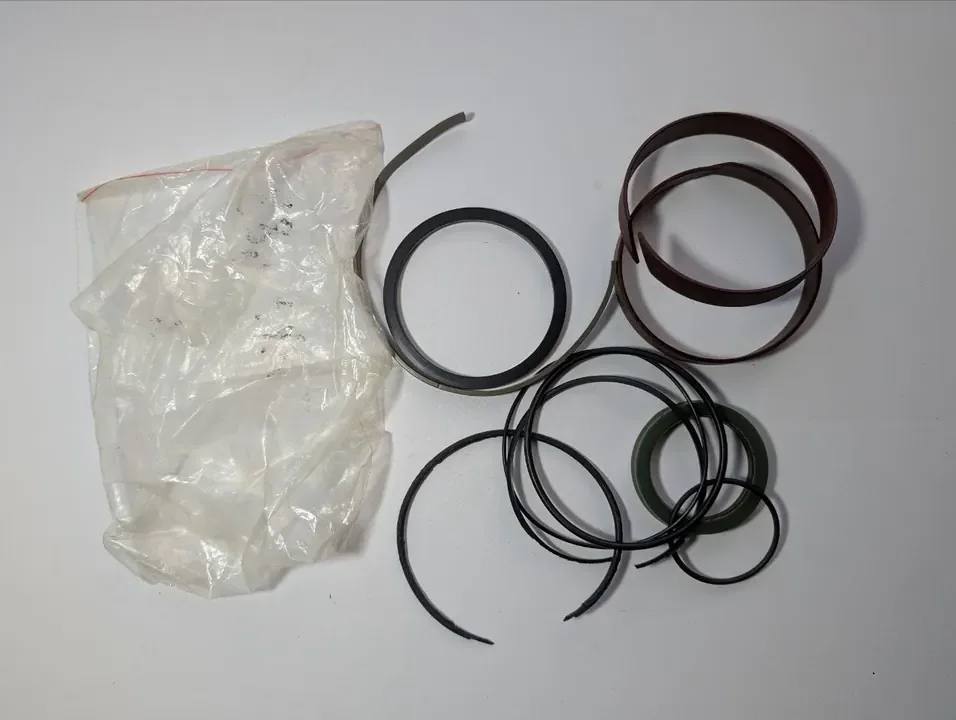

Демонтированные направляющие и уплотнительные кольца из ремонтного комплекта — Комплект с направляющими кольцами

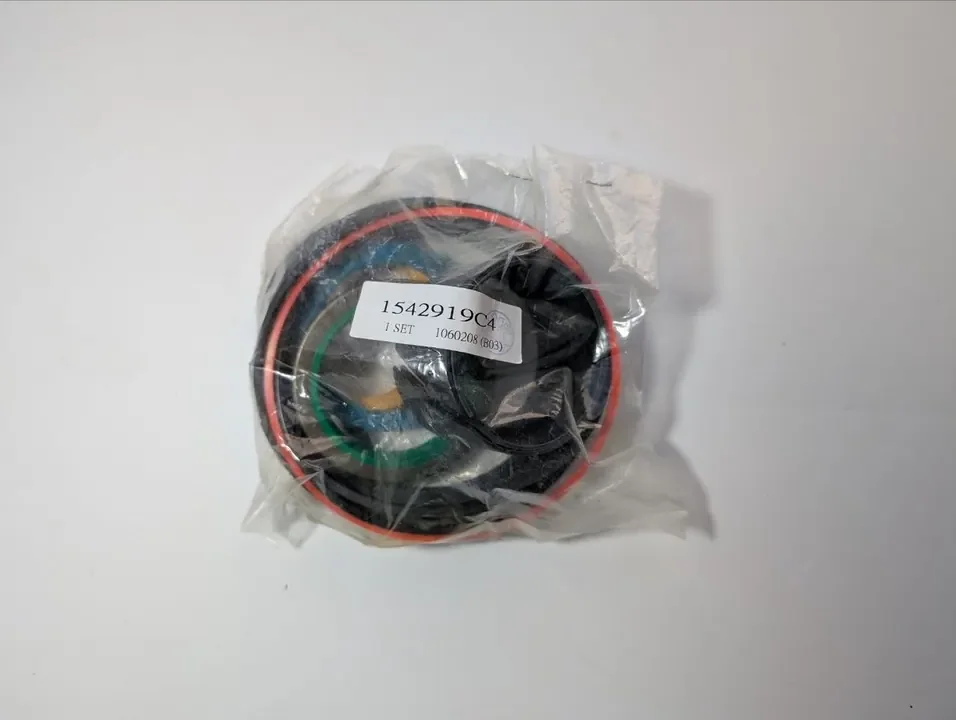

Упакованный ремонтный комплект с маркировкой для проверки состава — Комплект в заводской упаковке

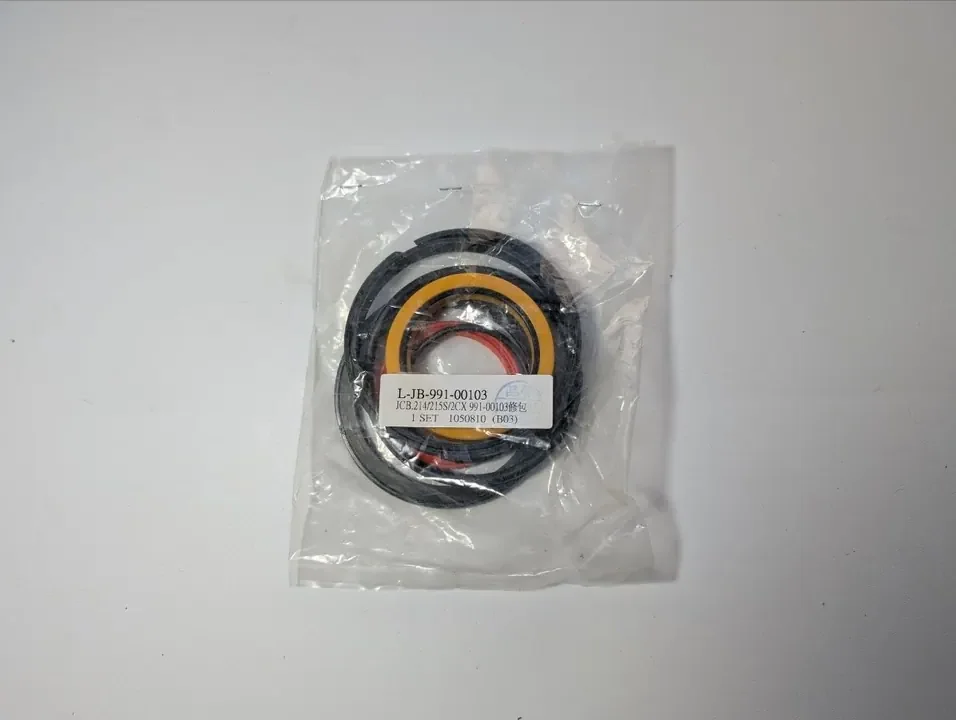

Заводской комплект уплотнений в прозрачной упаковке с этикеткой — Промаркированный ремкомплект

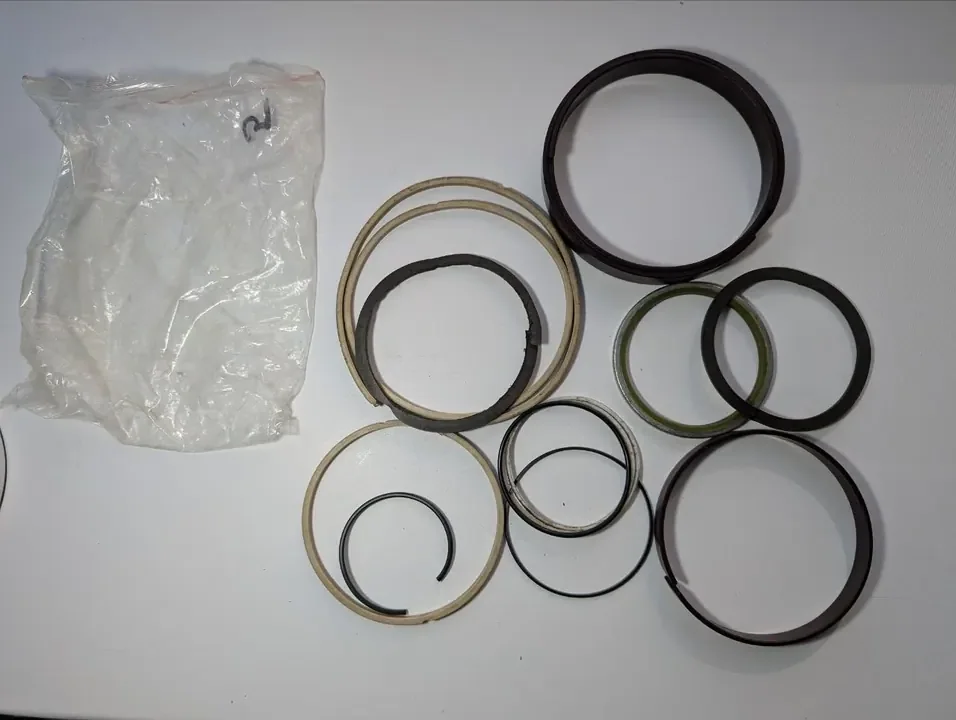

Набор демонтированных направляющих, опорных и уплотнительных колец — Набор демонтированных колец

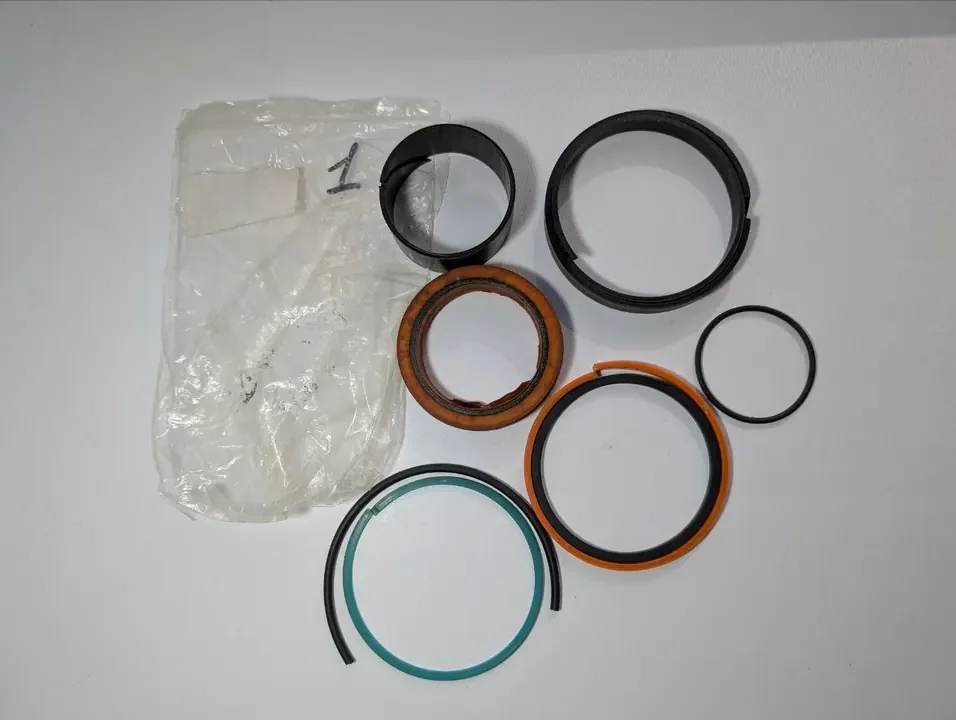

Манжеты, кольца и направляющие элементы снятого ремонтного комплекта — Комплект с опорными элементами

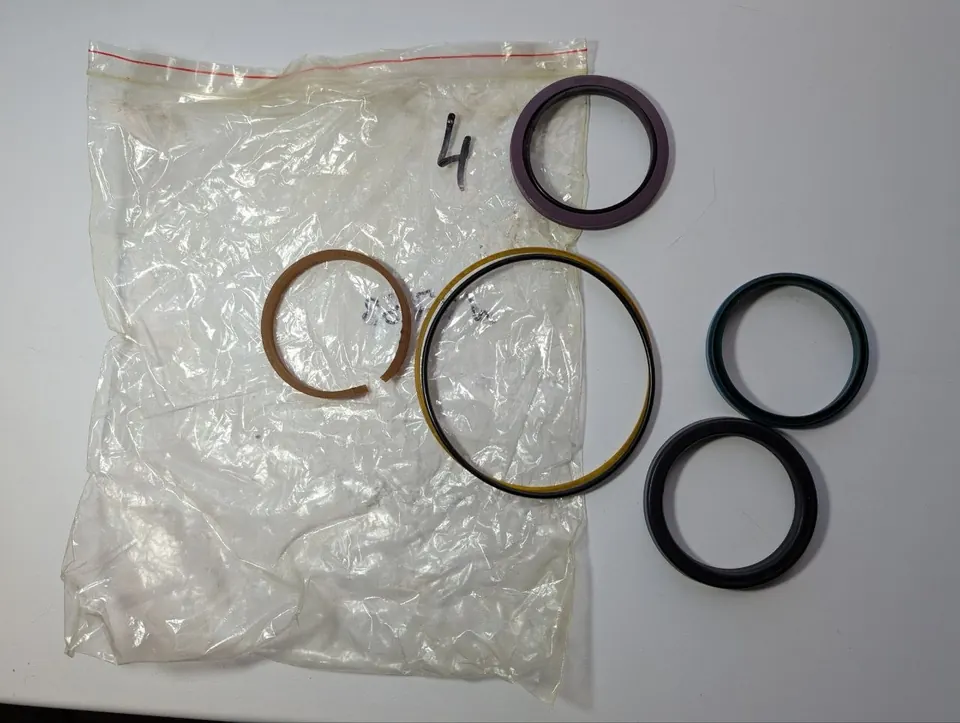

Разложенные элементы ремонтного комплекта для сравнения профилей и размеров — Разложенные элементы одного узла

Для проверки подходят новые, аналоговые, оригинальные и демонтированные комплекты.

Метод 2

Базовый замер каждого элемента

Если готового номера ремкомплекта нет, комплект можно собрать по размерам и профилям отдельных элементов. Данные берут из документации, каталогов, маркировки на старых уплотнениях или после демонтажа: у многих манжет, грязесъёмников и колец прямо указаны размер и обозначение профиля.

Укажите размеры и профиль каждого элемента: например, штоковое уплотнение 40×50×8/9, профиль TTI.
Перечислите состав комплекта: штоковые и поршневые уплотнения, O-ring, грязесъёмники, направляющие и опорные кольца.
Название комплекта можно указать в удобном для вас виде — по номеру, модели узла или внутреннему обозначению. Фото образца можно приложить по желанию, если нужно перепроверить форму профиля.

Чем точнее указаны размеры, профили и количество элементов, тем проще сопоставить позиции с каталогом и подобрать готовый комплект или аналог.

Комплект X.05.03.400 для гидроцилиндра 63 × 40
Комплектующее	Кол-во
Штоковое уплотнение 040x050x8/9 (TTI 040-50/4)	1
Поршневое уплотнение 063x047x18,40 (TPM 248185)	1
Кольцо O-ring P52 (O-R .NBR 70SH M 051,60x5,7)	1
Грязесъёмник 040x048,6x5,3 (WSL 040-048)	1
Кольцо O-ring 023,50x3,5 (O-R .NBR 70SH M)	1
Опорно-направляющее 040x044x6,3 (фенол)	2

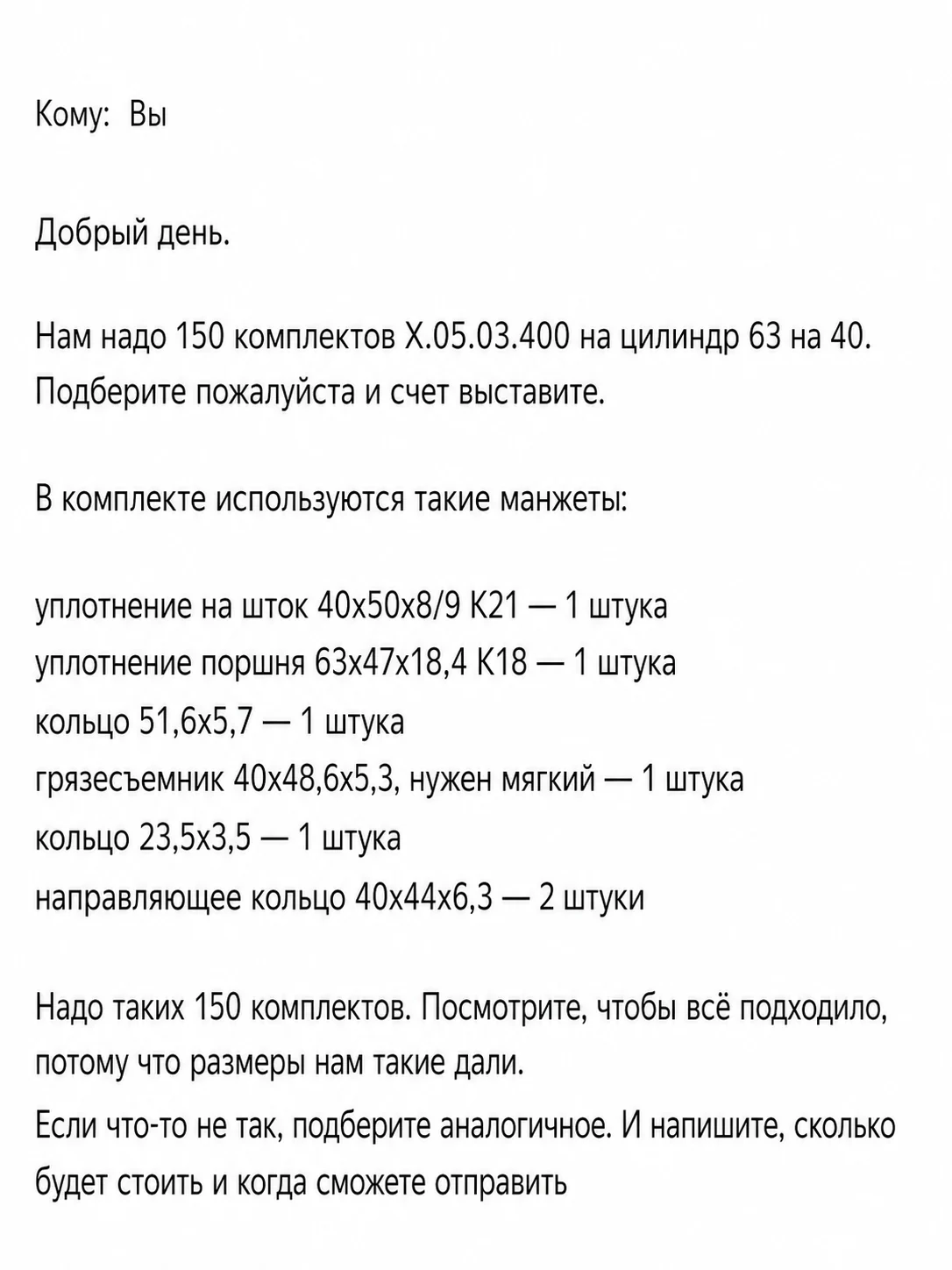

Пример запроса на 150 комплектов X.05.03.400 для гидроцилиндра 63 на 40

Замер посадок узла по металлу

Фактические размеры снятых уплотнений часто отличаются от каталожных: детали могли износиться, разбухнуть, сесть или деформироваться после работы. При этом производители в каталогах обычно указывают не размер старого уплотнения, а посадочные размеры по металлу — шток, гильзу, поршень и канавки. Поэтому вместе с замером самих элементов желательно снять размеры узла.

Для штокового узла: укажите диаметр штока, диаметр посадки в крышке и ширину канавки под каждое уплотнение, грязесъёмник или направляющее кольцо.
Для поршневого узла: укажите внутренний диаметр гильзы, диаметр посадки на поршне и ширину каждой канавки.
Зафиксируйте единицы измерения, последовательность деталей и приложите фотографии либо эскиз с нанесёнными размерами.

Размеры по железу дополняют базовый замер: они помогают сопоставить фактический комплект с каталожными обозначениями и точнее подобрать замену.

Метод 3

Выездная идентификация и замер

По взаимному согласованию специалисты «Уплотнист» готовы выехать на объект в Санкт-Петербурге или Ленинградской области, осмотреть узел и снять необходимые размеры для подбора ремкомплекта.

Чтобы обсудить возможность выезда, сообщите адрес объекта, тип оборудования и кратко опишите задачу.

Согласовать выезд

Выезд и состав работ предварительно согласовываются с заказчиком.
