Пневматическое поршневое уплотнение GDE
GDE — пневматическое поршневое уплотнение одностороннего действия с предварительным натягом, рассчитанное на работу в цилиндрах с дюймовыми посадочными размерами.
Описание пневматического поршневого уплотнения GDE
Пневматическое поршневое уплотнение GDE применяется в поршнях пневматических цилиндров и работает за счет предварительного натяга. Уплотнение изготавливается с размером немного меньше номинального посадочного места, поэтому после установки кромки выходят в рабочее положение и обеспечивают контакт с поверхностью цилиндра.
Главная особенность GDE заключается в асимметричной геометрии: внутренняя кромка выше и массивнее наружной. Такая форма помогает удерживать уплотнение на поршне при осевых смещениях и одновременно сохранять рабочий контакт наружной кромки со стенкой цилиндра.
Профиль GDE относится к дюймовому исполнению, в отличие от GDEM, который применяется для метрических посадочных размеров. Помимо стандартного NBR, уплотнение может изготавливаться из EPDM, силикона VMQ и FKM, если требуется стойкость к температуре, среде или специальным условиям работы.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR | до 0.25 м/с | -30°C…+110°C | до 1.2 МПа / 12 bar | пневмоцилиндры, стандартные условия, дюймовые посадочные размеры |
| EPDM | до 0.25 м/с | -40°C…+160°C | до 1.2 МПа / 12 bar | воздух, водные среды, специальные условия эксплуатации |
| VMQ / Silicone | до 0.25 м/с | -60°C…+200°C | до 1.2 МПа / 12 bar | низкие температуры, мягкие режимы, специальные пневматические узлы |
| FKM / Viton | до 0.25 м/с | -20°C…+200°C | до 1.2 МПа / 12 bar | повышенная температура, масла, агрессивные рабочие среды |
Преимущества уплотнения GDE
- профиль для пневматических поршней с дюймовыми посадочными размерами
- работа с предварительным натягом без сложной многосоставной конструкции
- асимметричная геометрия кромок помогает удерживать уплотнение на поршне
- подходит для стандартных пневмоцилиндров и легких гидравлических режимов
- может изготавливаться из NBR, EPDM, VMQ и FKM под разные условия эксплуатации
- простое серийное решение для компактных пневматических узлов
Аналоги и взаимозаменяемость GDE
GDE подбирается как пневматическое поршневое уплотнение при совпадении дюймовых посадочных размеров, материала, температуры и давления. При переходе на метрический размерный ряд чаще рассматривают близкий профиль GDEM.

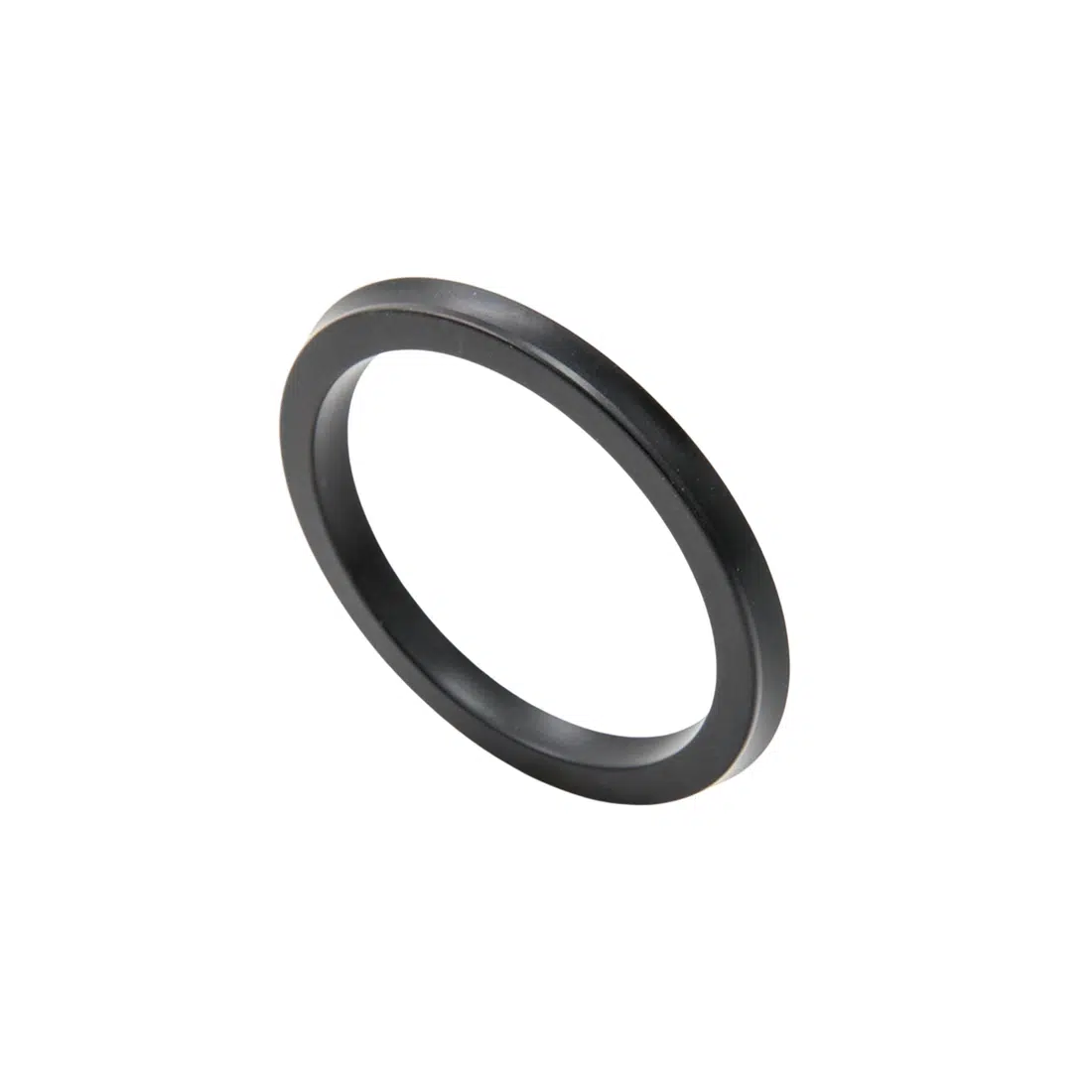

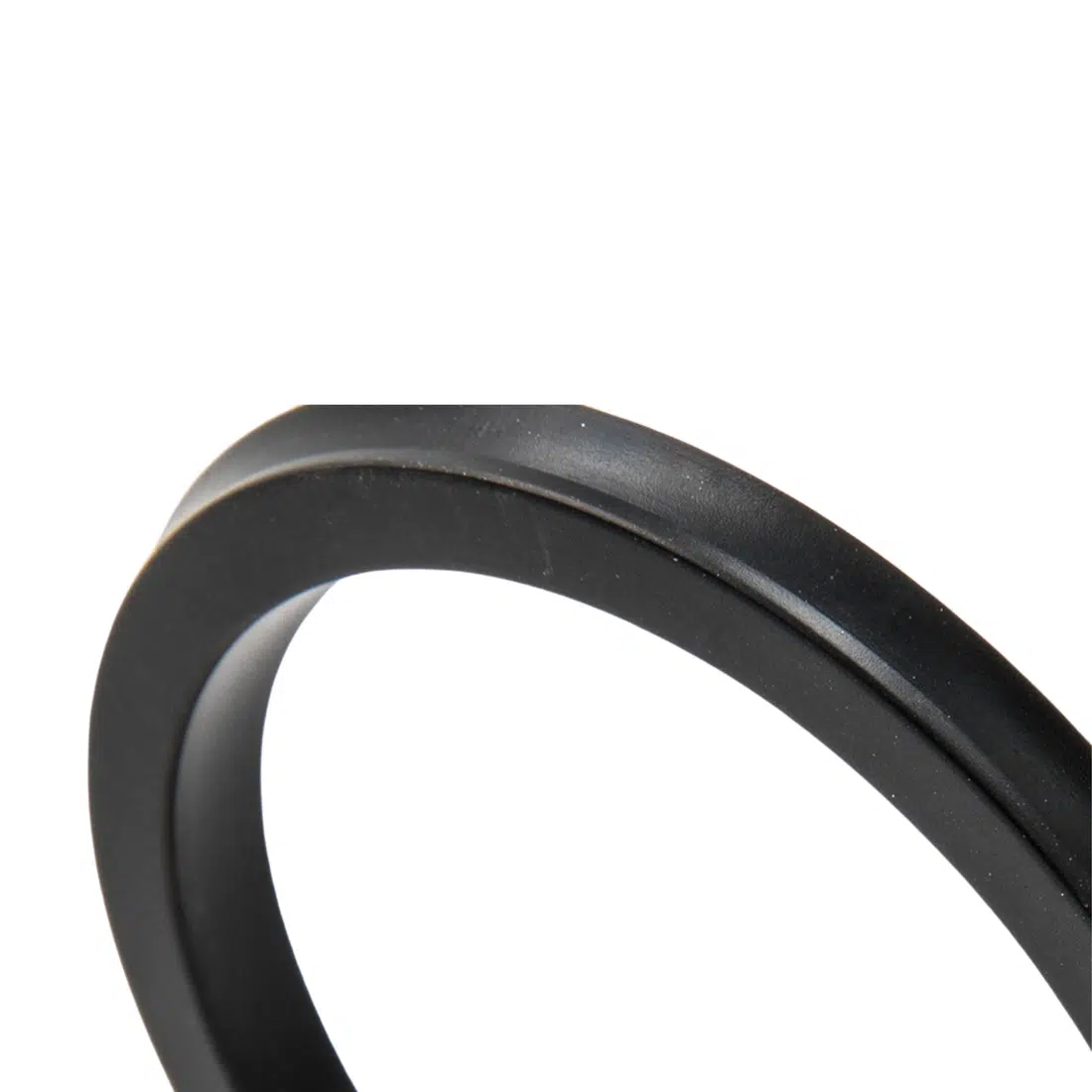

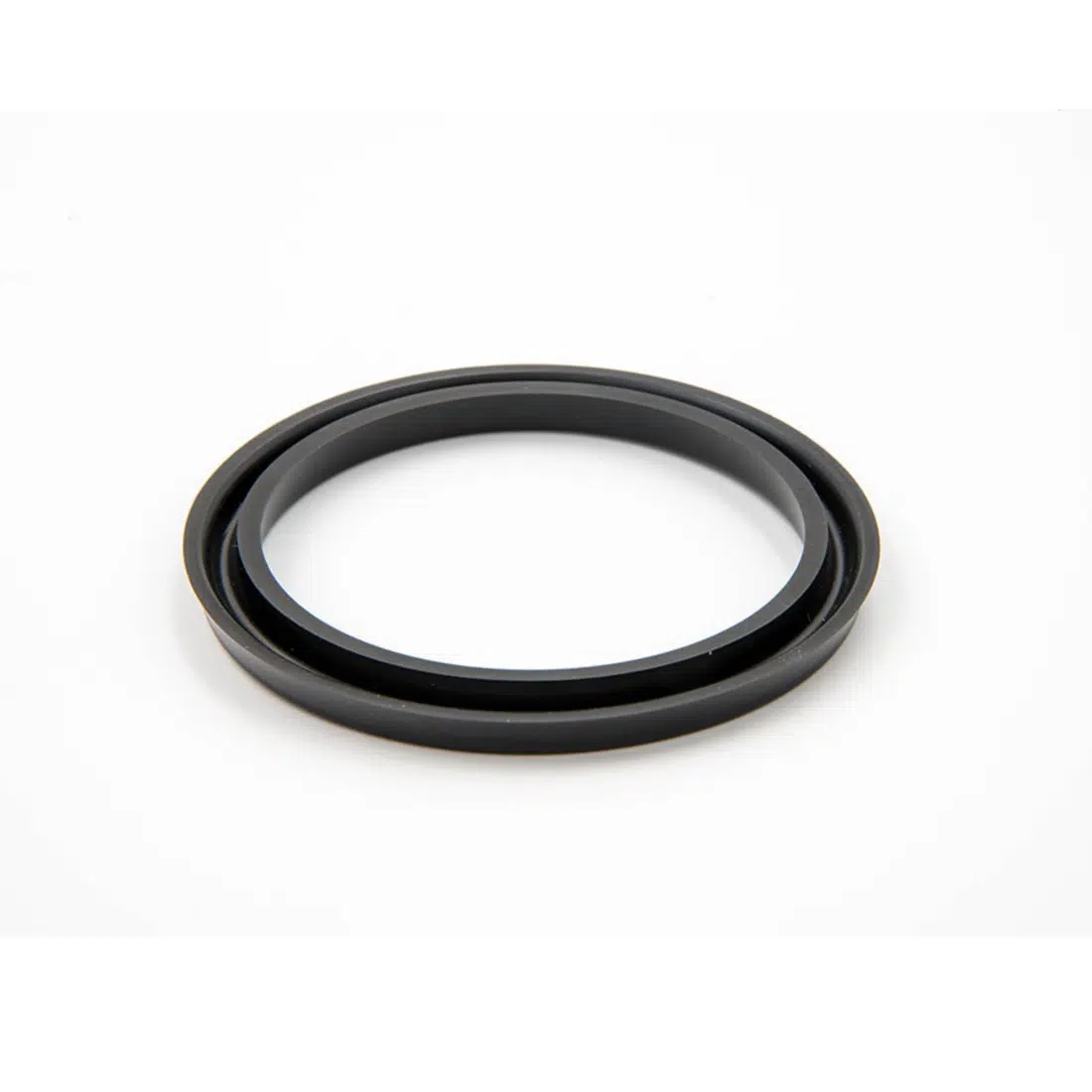

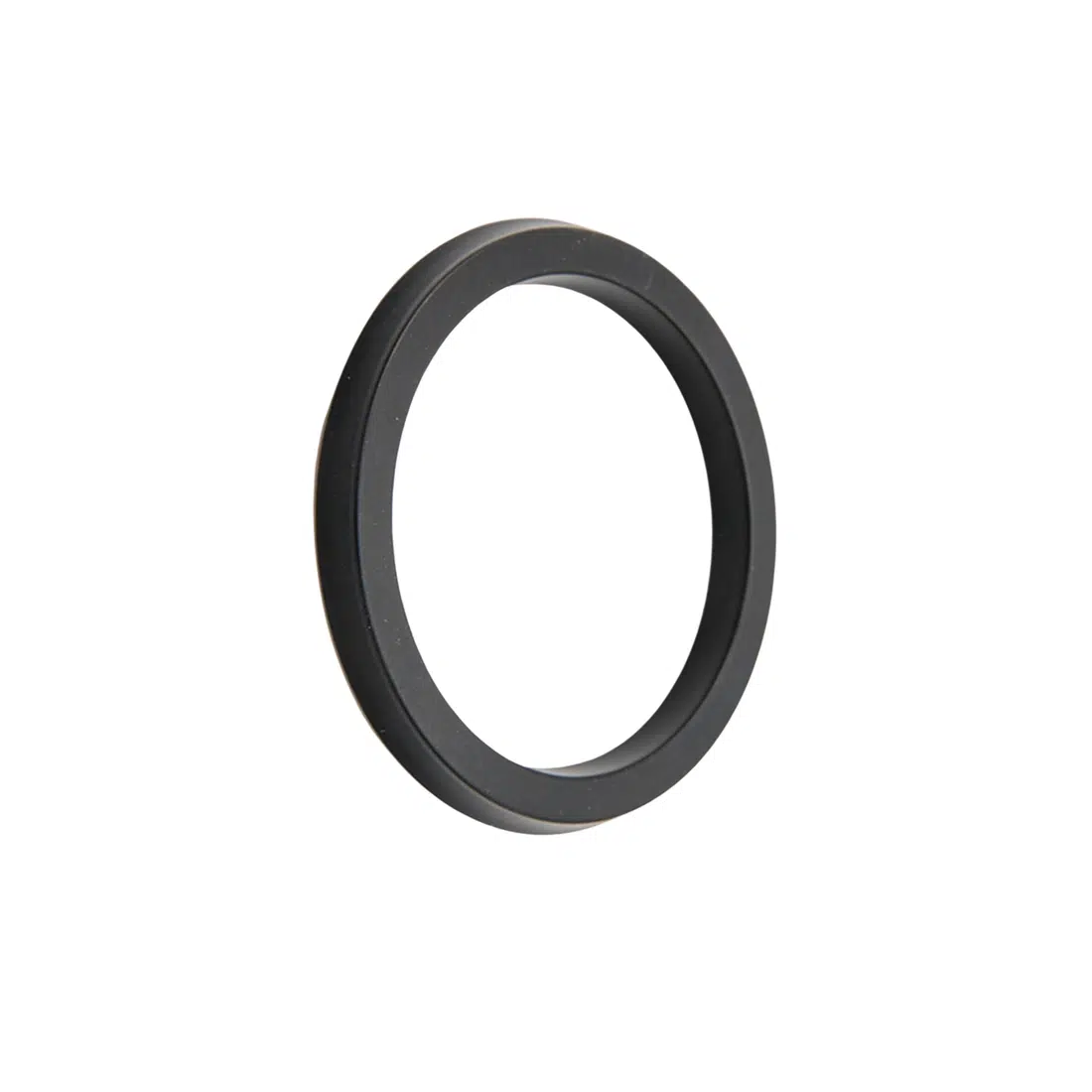

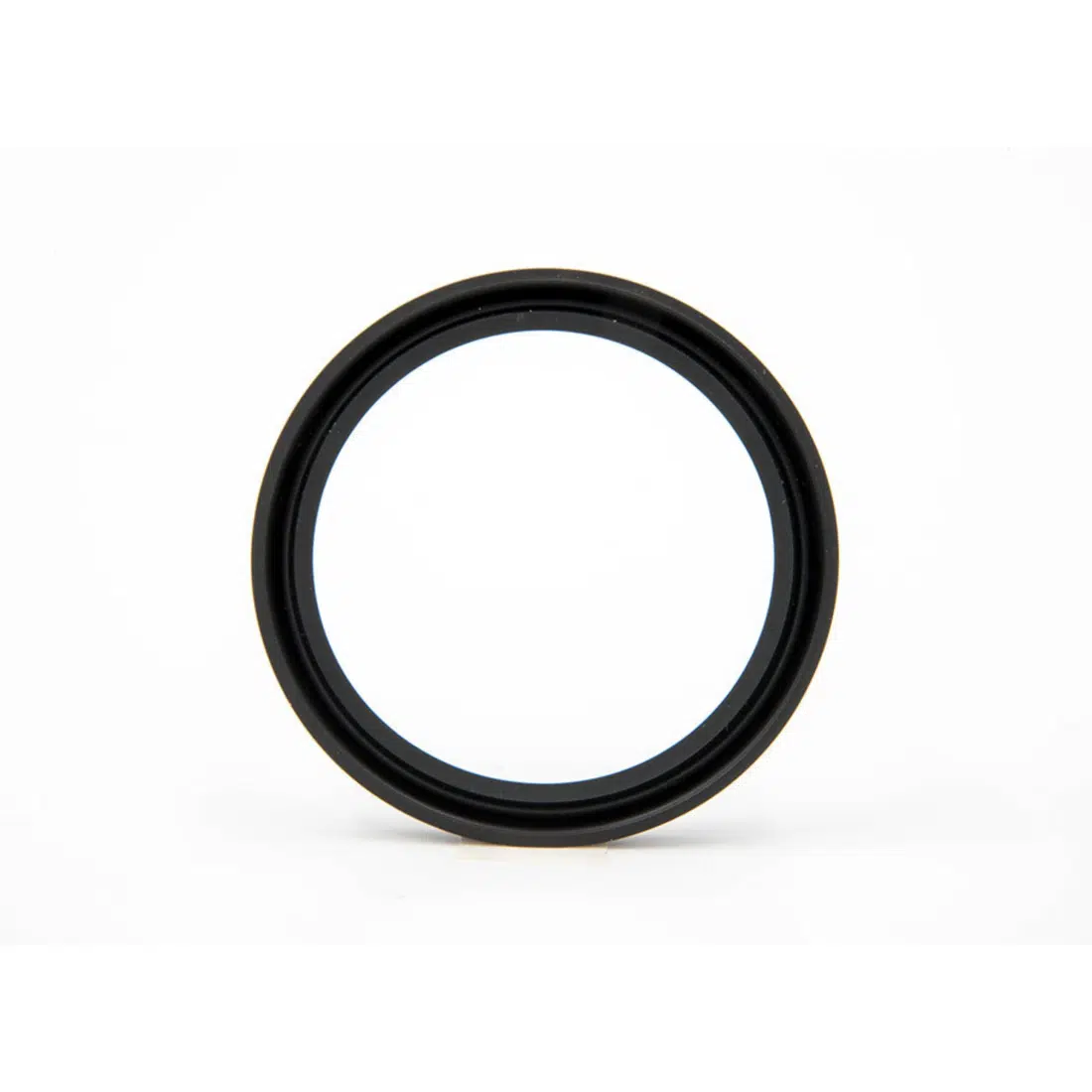

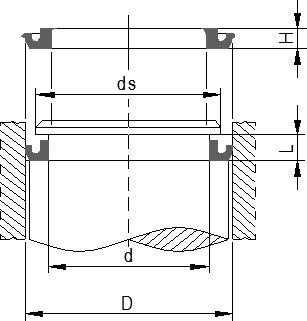

Визуальная схема и геометрия профиля GDE
Изображения показывают форму профиля, рабочие кромки и посадочную геометрию поршневого пневматического уплотнения GDE для подбора размеров и сравнения с аналогами.
