Направляющее кольцо AGI для гидроцилиндров
AGI — внутреннее направляющее кольцо для штокового узла гидроцилиндра. Профиль работает по внутреннему диаметру, центрирует шток, воспринимает боковые нагрузки и защищает сопряженные детали от контакта металл-металл.
Описание направляющего кольца AGI

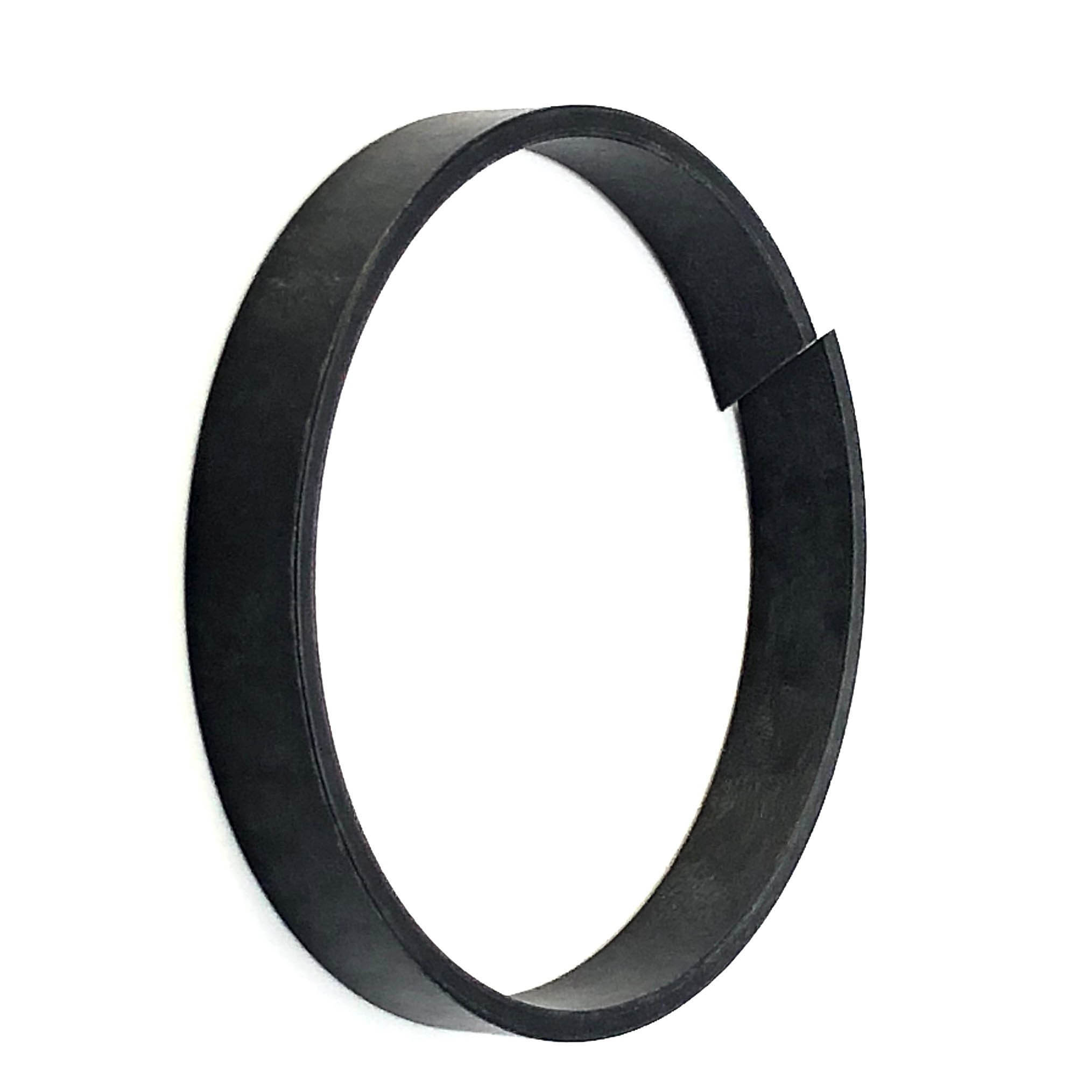

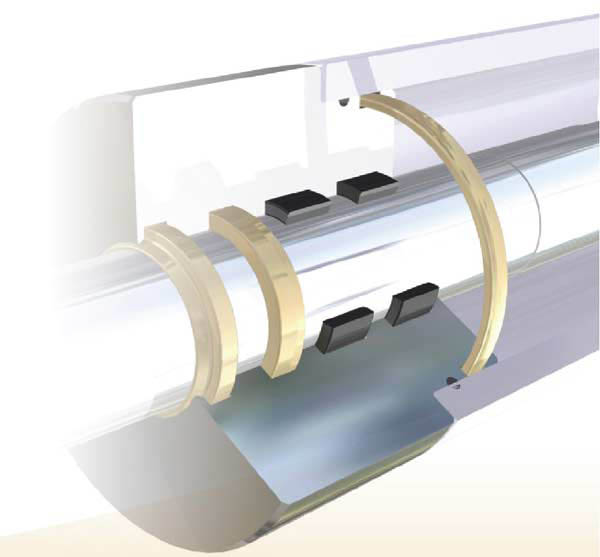

Направляющее кольцо AGI применяется в гидравлических цилиндрах как внутренний опорно-направляющий элемент штока. В отличие от AGE, которое устанавливается на поршень и работает по наружному диаметру, AGI используется в штоковом узле: его рабочая поверхность расположена по внутреннему диаметру кольца и направляет шток при возвратно-поступательном движении.
Буква I в обозначении AGI удобно читается как internal — внутреннее исполнение направляющего кольца. Для пользователя это означает простую вещь: AGI подбирают там, где нужно направлять шток, удерживать его от перекоса и распределять боковые усилия в зоне крышки или направляющей части гидроцилиндра.
Основная задача AGI — центрировать шток, воспринимать радиальные и боковые нагрузки, а также предотвращать контакт металл-металл между штоком и корпусными деталями. При правильном подборе направляющее кольцо снижает износ штока, посадочных поверхностей, штокового уплотнения и грязесъемника, сохраняя стабильную работу всего уплотнительного узла.
Направляющие кольца AGI относятся к простым и распространенным решениям для стандартных штоковых направляющих узлов. Для исполнений из полиацеталя POM допустимая статическая радиальная нагрузка обычно указывается до 40 Н/мм², а динамическая — до 20 Н/мм². Фактическая работоспособность зависит от ширины профиля, площади опоры, скорости скольжения, температуры, смазки и состояния штока.
В зависимости от серии и производителя AGI может поставляться из полиацеталя POM, полиамида, PTFE или бронзонаполненного PTFE. POM применяют как жесткий инженерный пластик с хорошей размерной стабильностью и износостойкостью. Варианты с наполнителями, включая стекловолокно, повышают механическую прочность, уменьшают деформацию под нагрузкой и помогают кольцу стабильнее работать в посадочной канавке.

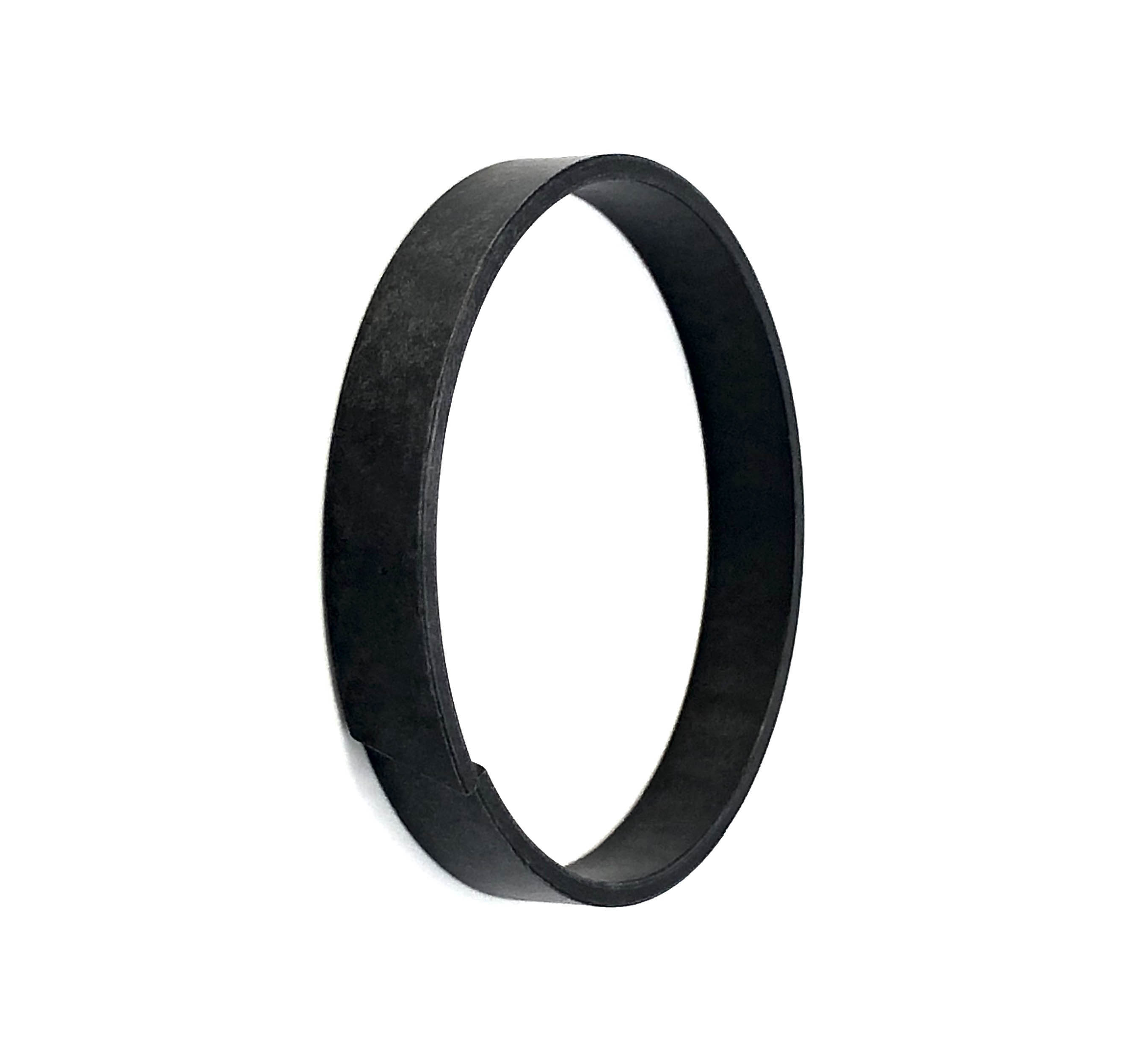

Разрез направляющего кольца облегчает монтаж в канавку и помогает компенсировать стык при работе. В современных каталогах для направляющих колец часто встречаются универсальные исполнения с угловым разрезом, применяемые как для штоковых, так и для поршневых направляющих элементов. Поэтому при подборе AGI важнее сверять не только обозначение профиля, но и фактические размеры, материал, тип установки и допустимую нагрузку.
Технические характеристики направляющего кольца
| Материал | Скорость | Температура | Радиальная нагрузка | Применение |
|---|---|---|---|---|
| Полиацеталь POM | до 1 м/с | -40°C…+110°C | до 40 Н/мм² статически | штоковые направляющие узлы, стандартные гидроцилиндры, малые радиальные нагрузки |
| Полиамид | до 1 м/с | -30°C…+100°C | малые и умеренные боковые нагрузки | направление штока, износостойкая пластиковая опора, работа при стандартной смазке |
| PTFE | до 1 м/с | -200°C…+260°C | зависит от наполнителя и площади опоры | низкое трение, широкий температурный диапазон, чувствительные поверхности штока |
| PTFE/Bronze | до 1 м/с | -200°C…+200°C | повышенная стойкость к износу | бронзонаполненное направляющее кольцо для нагруженных штоковых узлов |
Преимущества направляющего кольца AGI
- внутреннее исполнение для направления штока гидравлического цилиндра
- рабочая поверхность расположена по внутреннему диаметру кольца
- центрирует шток и снижает риск перекоса при рабочем ходе
- воспринимает радиальные и боковые нагрузки в штоковом узле
- предотвращает контакт металл-металл между штоком и корпусными деталями
- снижает износ штокового уплотнения, грязесъемника и направляющих поверхностей
- может выполняться с угловым разрезом для более удобного монтажа в посадочную канавку
Аналоги и взаимозаменяемость AGI

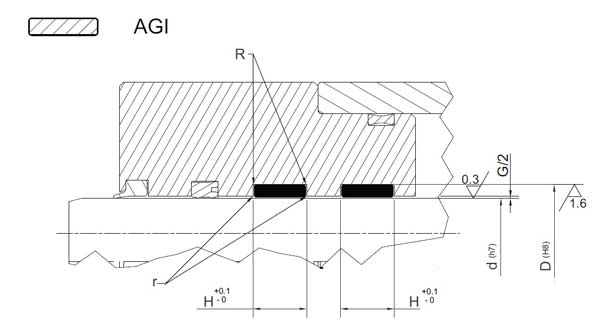

Направляющее кольцо AGI подбирается по диаметру штока, наружному диаметру посадочного места, ширине профиля, размеру канавки, материалу и расчетной радиальной нагрузке. При замене важно учитывать, что AGI относится к внутренним направляющим кольцам штокового типа и работает по внутренней поверхности, воспринимая боковые усилия между штоком и корпусом гидроцилиндра.
При подборе аналога необходимо сравнивать размеры d × D × H, материал направляющего элемента, допустимую нагрузку, скорость скольжения, температурный диапазон и совместимость с соседними штоковыми уплотнениями. Для тяжелых условий, больших перекосов или высоких боковых нагрузок может потребоваться усиленное направляющее кольцо либо направляющая лента с большей опорной площадью.
