Армированный грязесъемник GHT/RM для гидравлических цилиндров
GHT/RM (GA) — распространенный армированный грязесъемник штока с металлическим каркасом, который устанавливается в открытую канавку методом равномерной опрессовки.
Описание грязесъемника GHT/RM
GHT/RM (GA) — один из наиболее распространенных армированных грязесъемников для гидравлических цилиндров. Профиль состоит из эластомерной рабочей части и металлического армирующего каркаса, который обеспечивает жесткость конструкции, стабильную геометрию и надежную фиксацию в посадочном месте.
Грязесъемник устанавливается в открытую канавку корпуса методом равномерной опрессовки по наружному диаметру. Металлическая обойма обеспечивает плотную посадку без дополнительных крепежных элементов и снижает риск проворачивания или смещения профиля при работе гидроцилиндра.
Основная рабочая кромка удаляет с поверхности штока пыль, грязь, влагу, песок, металлическую стружку и другие абразивные загрязнения до их попадания к основному штоковому уплотнению. Это помогает снизить износ уплотнений, направляющих колец и рабочей поверхности штока.
Благодаря металлическому каркасу профиль GHT/RM особенно удобен при малых диаметрах и в узлах, где требуется стабильная посадка грязесъемника в корпусе. При этом наружная металлическая часть контактирует с корпусом, а эластомерная кромка выполняет функцию очистки штока.
Армированные грязесъемники типа GHT/RM применяются в мобильной гидравлике, строительной, дорожной, сельскохозяйственной, лесозаготовительной и промышленной технике. Конструкция считается одним из стандартных решений для защиты штокового узла в гидравлических цилиндрах.
Технические характеристики грязесъемника
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR/Metal | до 1.0 м/с | -30°C…+100°C | без давления | армированные грязесъемники штока, гидроцилиндры общего назначения, открытая канавка |
| Silicone/Metal | до 1.0 м/с | -60°C…+200°C | без давления | повышенные температуры, специальные условия эксплуатации, армированная посадка |
Преимущества грязесъемника GHT/RM
- распространенный армированный профиль для гидравлических цилиндров
- металлический каркас обеспечивает жесткость и стабильную посадку
- устанавливается в открытую канавку методом равномерной опрессовки
- не требует дополнительных крепежных элементов
- эффективно очищает шток от пыли, грязи, влаги и абразивных частиц
- помогает снизить износ штокового уплотнения и направляющих элементов
Аналоги и взаимозаменяемость GHT/RM
Грязесъемник GHT/RM подбирается по диаметру штока, наружному диаметру металлической обоймы, высоте профиля, материалу рабочей кромки и условиям эксплуатации. При замене важно учитывать посадку в открытую канавку, необходимость равномерной опрессовки, температуру, рабочую среду и совместимость с основным штоковым уплотнением гидроцилиндра.

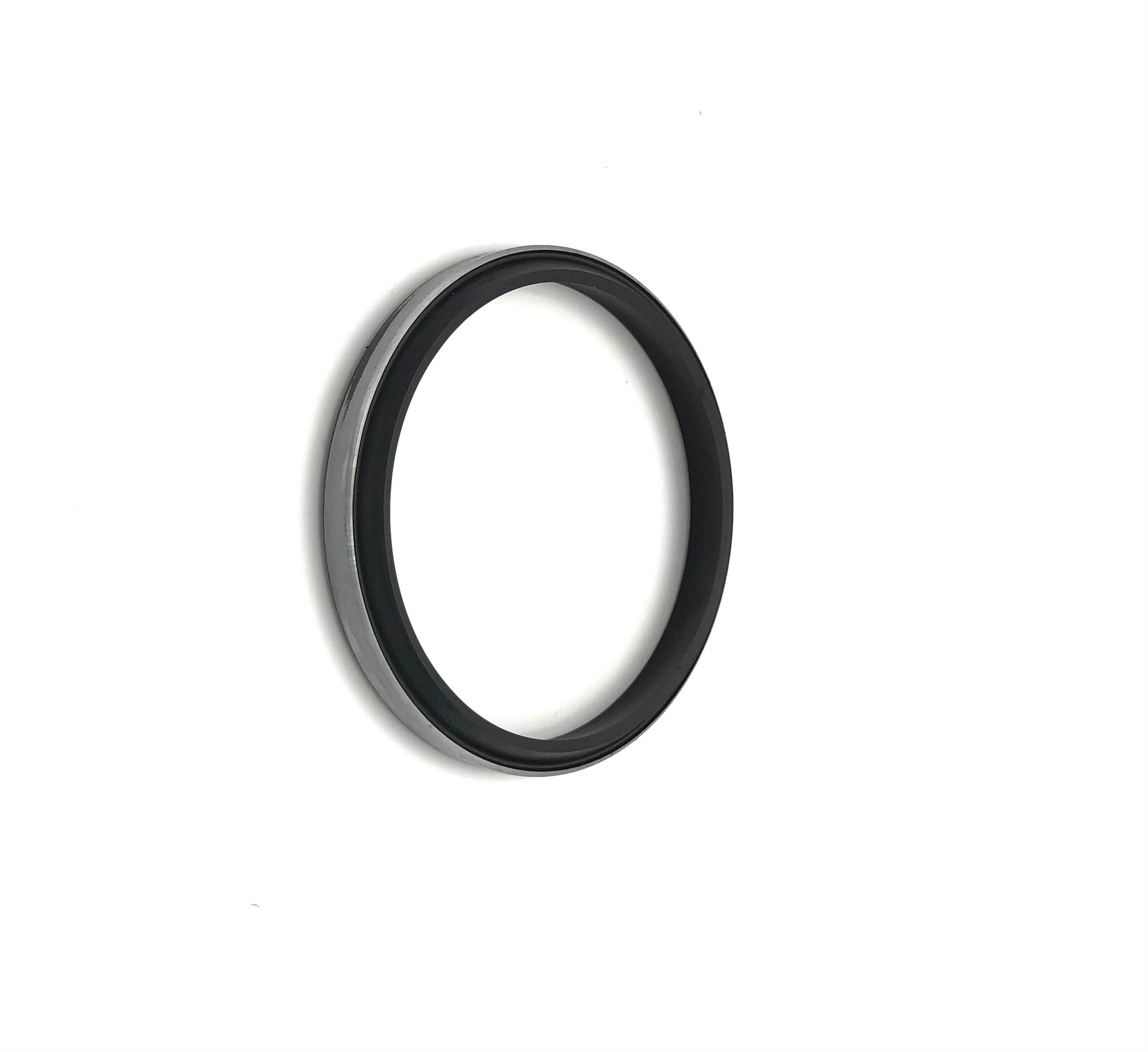

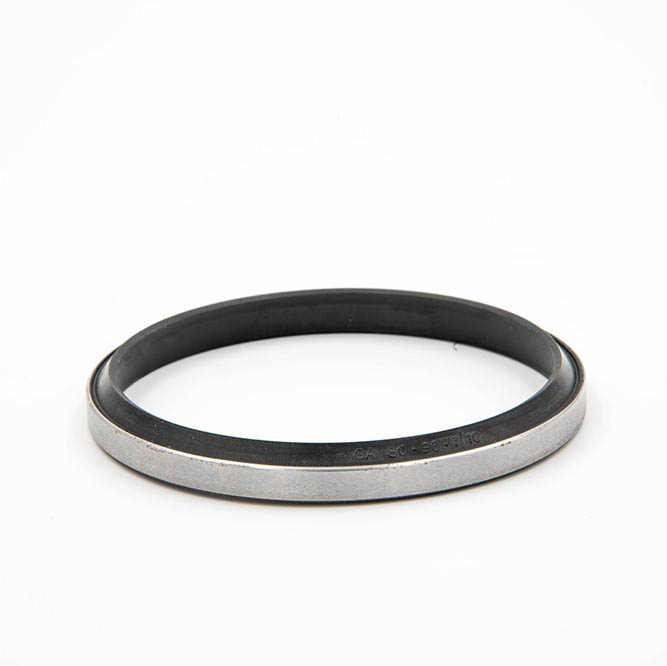

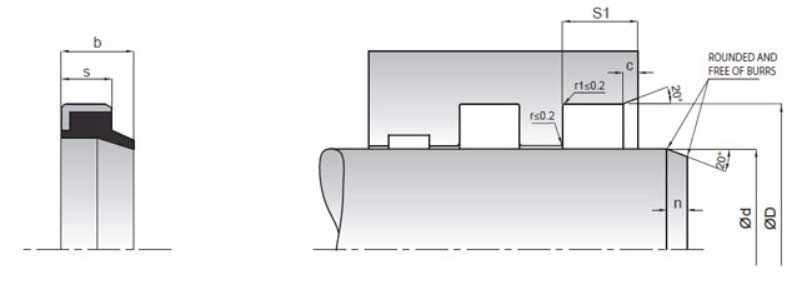

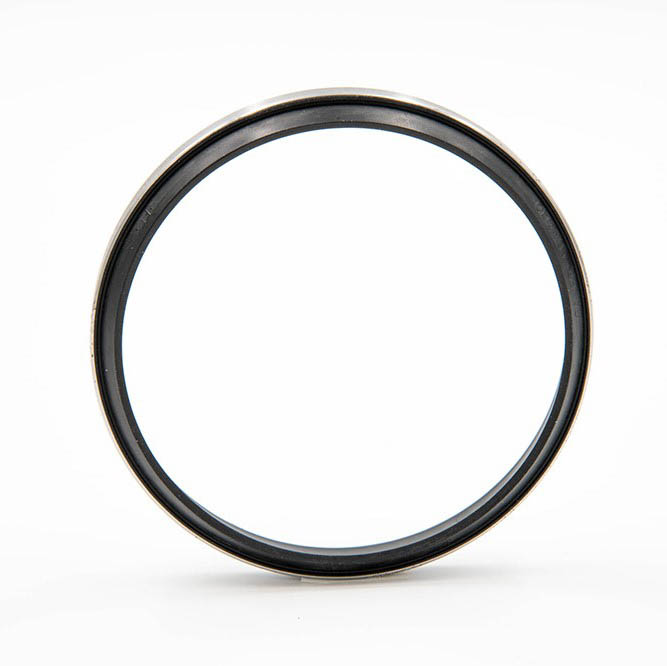

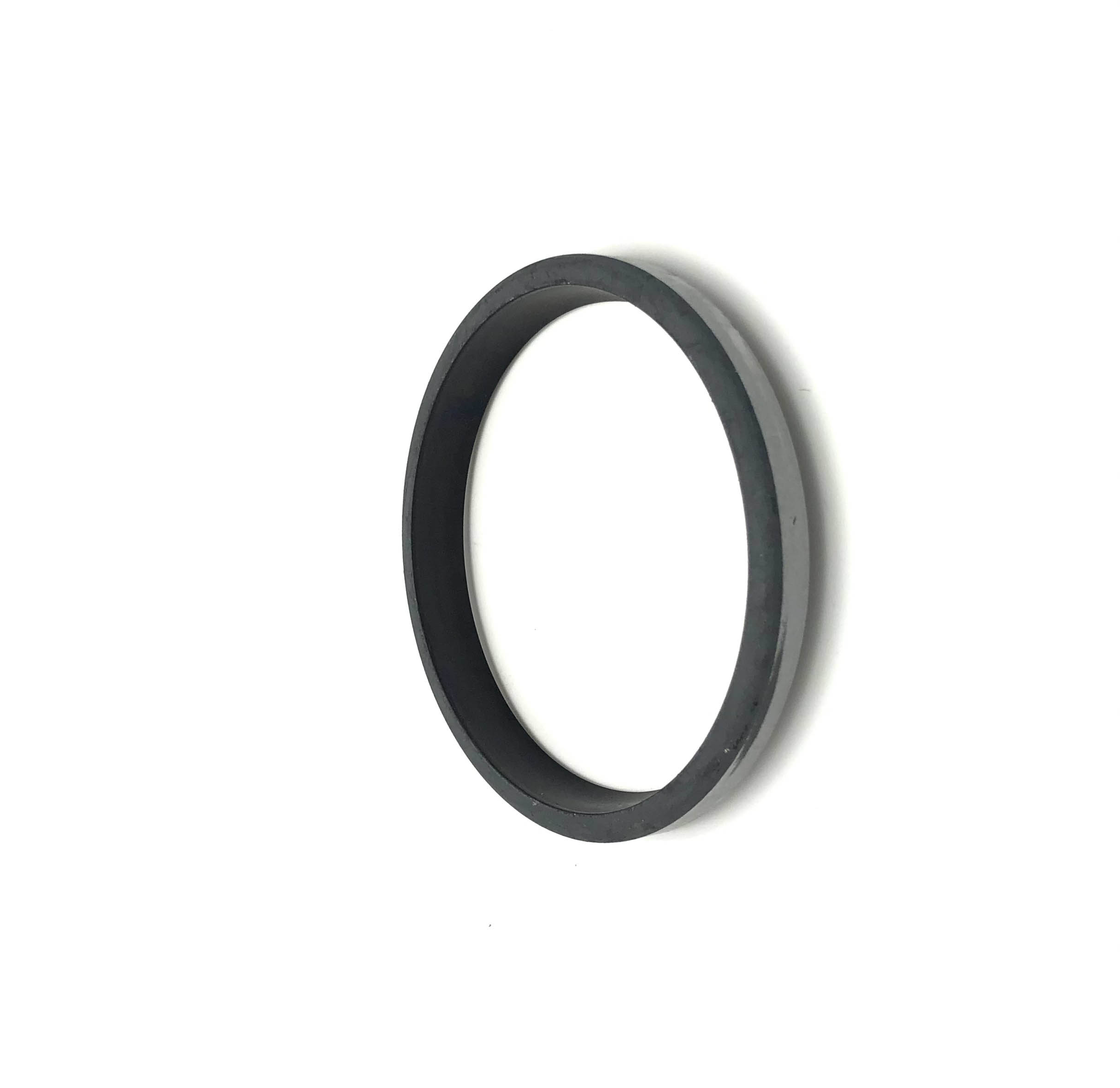

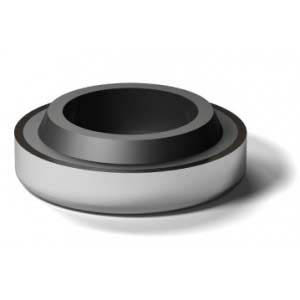

Фотографии и рендеры грязесъёмник GHT-RM
Фотографии и рендеры грязесъёмника GHT-RM — форма профиля, скребковая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
