Характеристики и свойства

Назначение	Защитное кольцо
Функция	Антиэкструзионная защита
Работа в узле	Ограничивает выдавливание уплотнения в зазор
Движение	Зависит от основного уплотнения

Получить подбор Подобрать профиль и размер

Уплотнист Экспресс / Опорно-направляющие кольца

Защитное кольцо BUR08

Унивсерсальное стандартное кольцо противовыдавалиния (антиэкструзинное)

Описание профиля BUR08

Форма поперечного сечения определяет положение рабочих кромок и способ установки профиля в посадочную канавку.

Основное назначение BUR08 — антиэкструзионное кольцо, устанавливаемое рядом с основным уплотнением для ограничения выдавливания материала в зазор под действием давления. При изготовлении из полиуретана или эластомеров профиль также может использоваться как самостоятельное уплотнение неподвижного соединения; применимость определяется геометрией канавки, степенью сжатия, давлением, температурой и рабочей средой.

Защитное кольцо BUR08 работает как антиэкструзионный элемент и ограничивает выдавливание основного уплотнения в зазор при давлении. Для исполнения проверяют размеры канавки, направление нагрузки, материал, рабочее давление, температуру и совместимость с основным уплотнением; Уплотнист Экспресс изготавливает кольцо противовыдавливания по фактическим размерам узла, образцу или чертежу.

Варианты исполнения

Все материалы и вспомогательные элементы

Характеристики приведены для предварительного выбора. Допустимые параметры зависят от размеров профиля, зазоров, среды и продолжительности режима.

Исполнение	Материал №1	Скорость	Температура	Рекомендуемое применение
Стандартное	PA6	1 м/с	-50…+105 °C	Антиэкструзионное кольцо для защиты основного уплотнения
Стандартное полиуретановое	PU-Standard	1 м/с	-35…+110 °C	Гидравлические системы
Морозостойкое полиуретановое	PU-Arctic	1 м/с	-55…+110 °C	Гидравлические системы
Стандартное резиновое	NBR-Standard	1 м/с	-30…+100 °C	Гидравлические и пневматические системы
Морозостойкое резиновое	HNBR-Arctic	1 м/с	-50…+150 °C	Гидравлические и пневматические системы
Термостойкое резиновое	FKM-Standard	Зависит от постоянной рабочей температуры; уточняется по запросу	-20…+210 °C	Высокотемпературные и химически агрессивные рабочие среды — при подтверждённой химической совместимости выбранных материалов
Индивидуальная комбинация		По выбранной комбинации	По выбранной комбинации	По выбранной комбинации

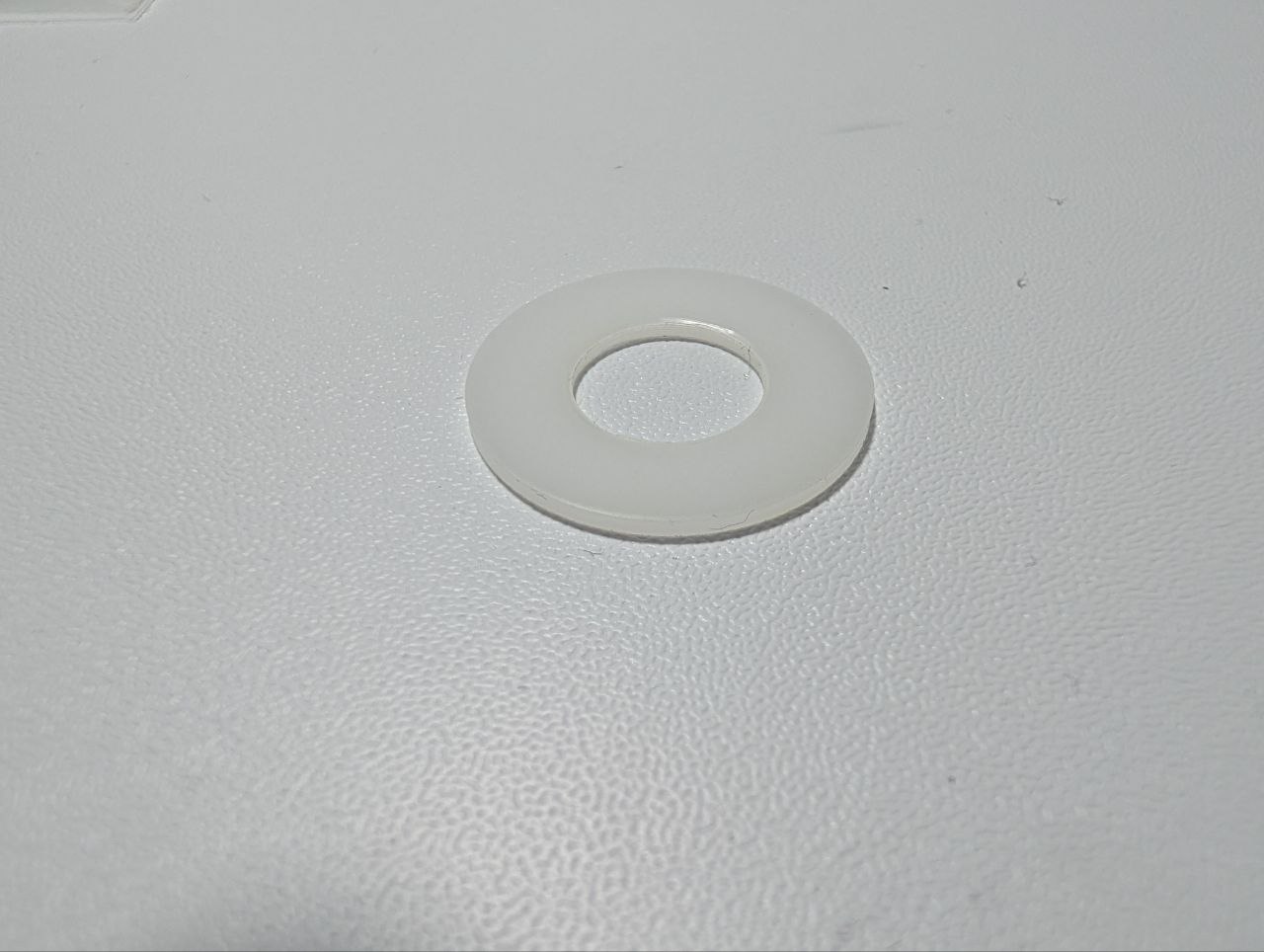

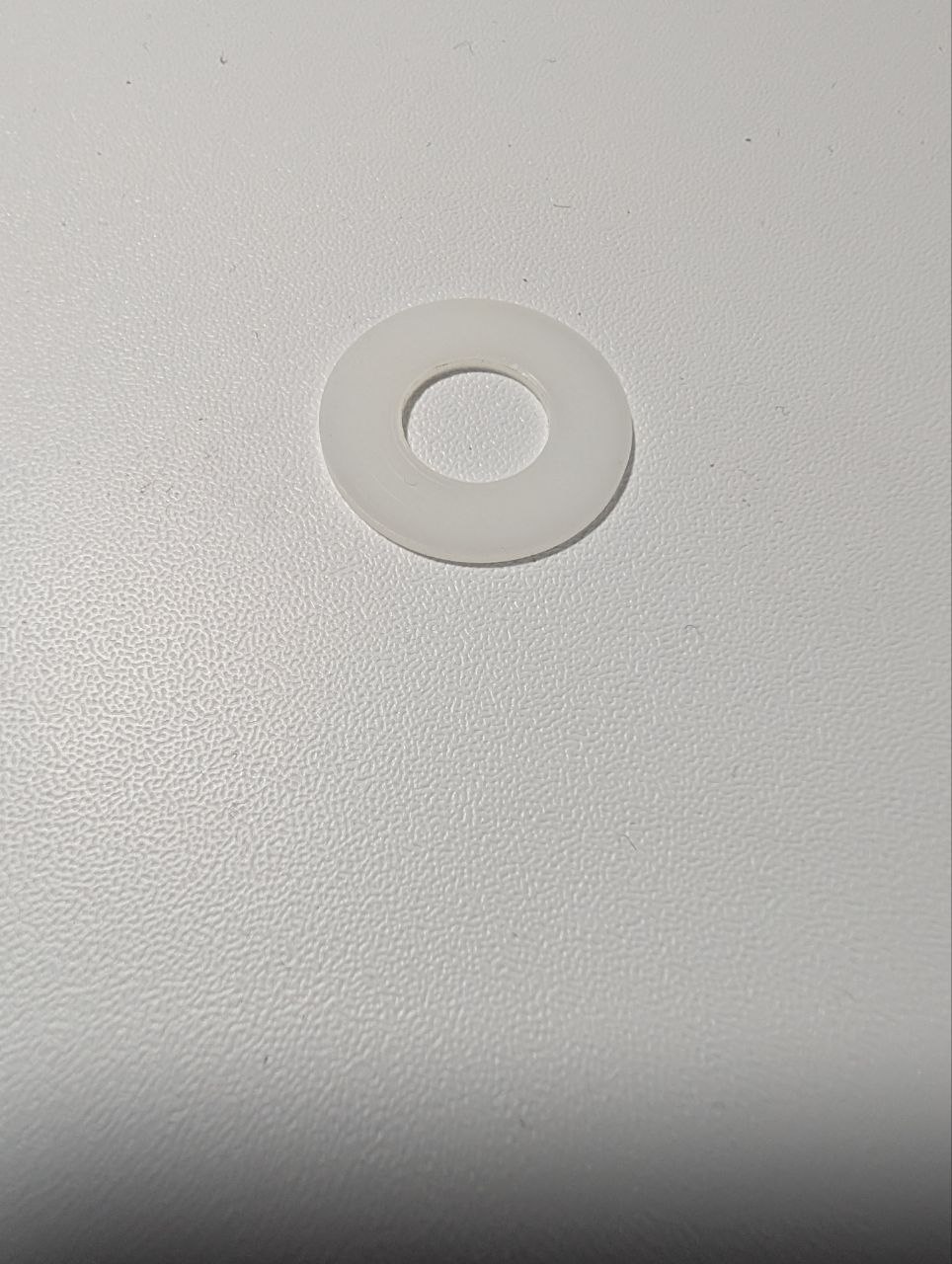

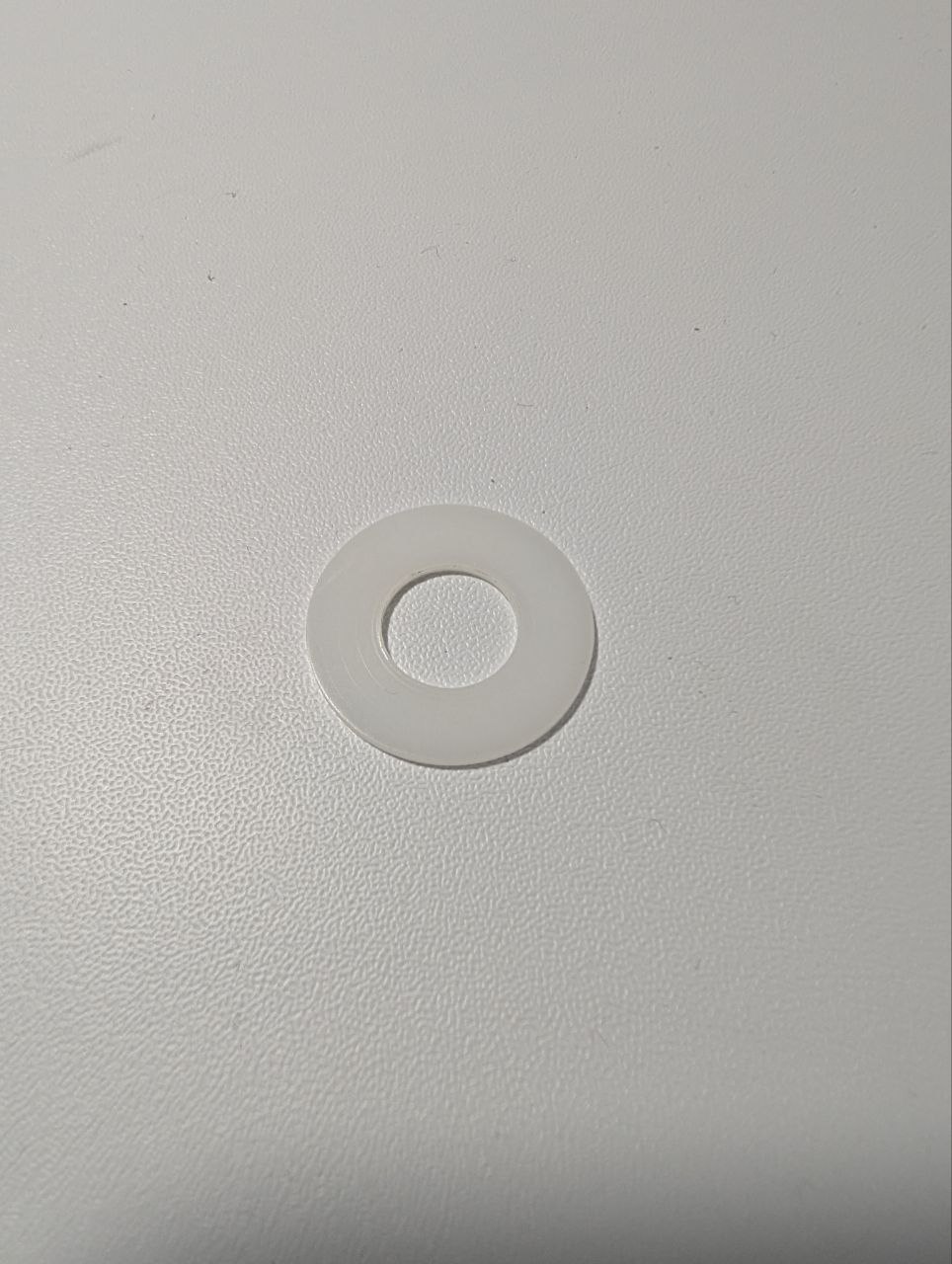

Фото изготовленного профиля BUR08

производственная продукция

Изготовленные изделия Уплотнист по профилю BUR08.

BUR08 — изготовленное изделие.

Паспорт на изделие BUR08

фрагмент паспорта

Паспорт изделия по профилю BUR08 — Паспорт изделия предоставляется по **ЗАПРОСУ**.
Состав сведений в паспорте зависит от согласованного изделия, материала, партии и требований к поставке.

Близкие обозначения и аналоги

по карте взаимозаменяемости
